Мазда Бонго Френди предохранители и реле
Фургон Mazda Bongo производился с 1966 года в пяти поколениях с различными модификациями и поставлялся по всему миру как с бензиновыми так и дизельными двигателями. В некоторых регионах известен под названием Mazda Access. Наибольшую популярность получили Mazda Bongo Friendee выпускавшийся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году и Mazda Bongo Brawny. В данной статье вы найдёте описание предохранителей и реле Мазда Бонго со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Нету одного общего описания на все модели Мазда Бонго. Мы представил 2 наиболее часто встречающихся (Френди и Брауни). Сверяйте назначение элементов со своими схемами.
Вариант 1

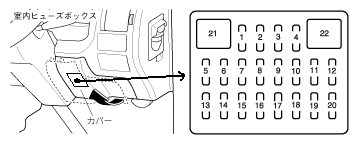

Блок предохранителей
Расположен под панелью приборов со стороны водителя, за защитной крышкой.

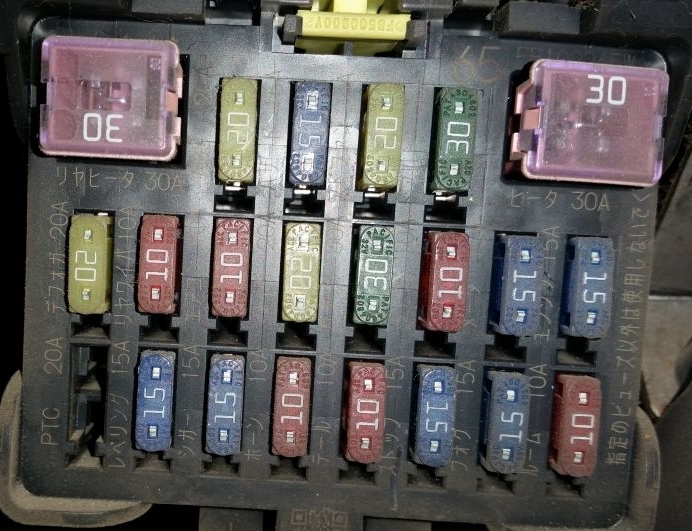

Фото — пример
Описание
- 20А — ABS
- 15А — Аварийная сигнализация
- 20А
- 30А — Электропривод центрального замка
- 20А — Обогреватель стекла задней двери
- 10А — Стеклоочиститель стекла задней двери
- 10А — Кондиционер
- 20А — Стеклоочистители и омыватели
- 30А — Электропривод стеклоподъемников
- 10А — Указатели поворотов
- 15А — Комбинация приборов
- 15А — Блок управления двигателем
- 20А — Подогреватель топлива
- 15А
- 15А — Прикуриватель
- 10А — Звуковой сигнал
- 10А — Лампы задних габаритов
- 15А — Стоп сигналы
- 15А — Противотуманные фары
- 10А — Освещение салона
- 30А — Задний отопитель
- 30А — Основной обогреватель
За прикуриватель отвечает предохранитель номер 15 на 15А.
Дополнительный блок предохранителей
Он находится под водительским сиденьем, между аккумулятором и двигателем для бензиновый двигателей или под пассажирским сиденьем, возле бачка ГУР для дизельных двигателей либо под капотом автомобиля.

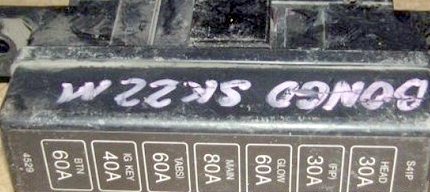

Фотография
Схема
Назначение
- 30А HEAD — фары
- 30А FIP/ INJ — блок управления двигателем
- 60А GLOW — свечи накаливания
- 80А MAIN — главный предохранитель
- 60А ABS — АБС
- 40А KEY — предохранитель для различных цепей
- 60А BTN — освещение салона, электро привод центрального замка
Блок с реле
Устанавливается в панели со стороны пассажира, под бардачком.

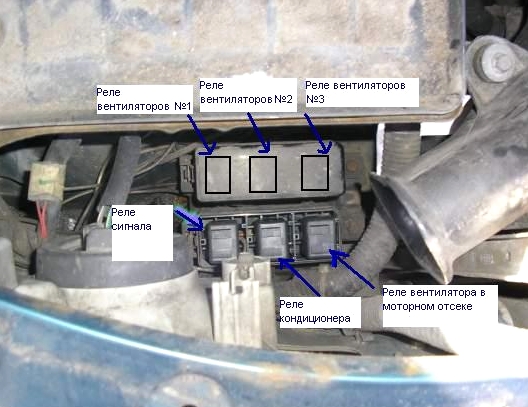

Расположение

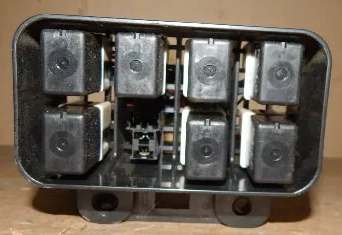

Фотография
Тут расположены следующие реле:
- Звукового сигнала
- Вентилятора отопителя
- Вентилятора заднего отопителя
- Кондиционера
- Фар
- Стоп сигналов
- Габаритов
- Селектор АКПП
Отдельные элементы реле могут находится в моторном отделении, так же как и около аккумулятора — группа силовых предохранителей высокой мощности.
Вариант 2
Блок в салоне
Находится в нижней части панели приборов за защитной крышкой.

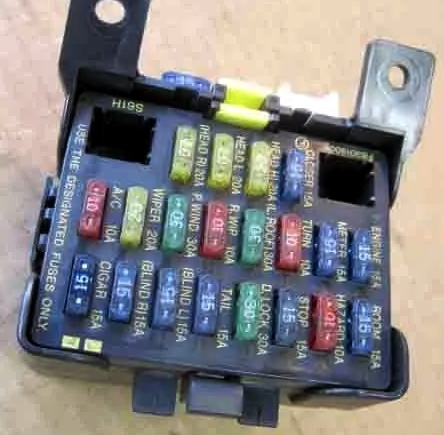

Пример — исполнения
Схема
Обозначение
| 1 | 20А HEAD R — Правая фара (модели с 2001 г) |
| 2 | 20А HEAD L — Левая фара (модели с 2001 г) |
| 3 | GLOW — Свечи (модели с 1999 г) |
| 20А HEAD HI — Фары (модели с 2001 г) | |
| 4 | 15А CLOSER — Система доводки двери |
| 5 | 10А A/C — Кондиционер |
| 6 | 20А WIPER — Стеклоочистители и омыватели |
| 7 | 30А P/WIND — Электро привод стекло подъемников |
| 8 | 10А R.WIPER — Стеклоочиститель стекла задней двери |
| 9 | 20А SUN ROOF — Люк, предохранитель для различных цепей |
| 10 | 10А TURN- Указатели поворотов |
| 11 | 15А METER — Комбинация приборов |
| 12 | 15А ENGINE — Система управления двигателем |
| 13 | 15А CIGAR — Прикуриватель, электропривод зеркал, магнитола, предохранитель для различных цепей, вентилятор моторного отсека |
| 14 | 15А BLIND (RH) — Электропривод правой шторки |
| 15 | 15А BLIND (LH) — Электропривод левой шторки |
| 16 | 10А HORN — Звуковой сигнал (модели с 1999 г) |
| 15А TAIL — Габаритные огни, подсветка комбинации приборов (модели с 2001 г) | |
| 17 | 30А DOOR LOCK — Центральный замок |
| 18 | 15А STOP — Стоп-сигналы |
| 19 | 10А HAZARD — Аварийная сигнализация |
| 20 | 10А ROOM — Освещение салона, подсветка багажного отделения |
| 21 | 30А DEFOGGER — Обогреватель стекла задней двери (модели с 1999 г) |
| 22 | 30А OPTION — Дополнительное оборудование (модели с 1999 г) |
В данном исполнении за прикуриватель отвечает предохранитель номер 13 на 15А.
Блоки под капотом
Основой блок
Устанавливается не далеко от аккумулятора.

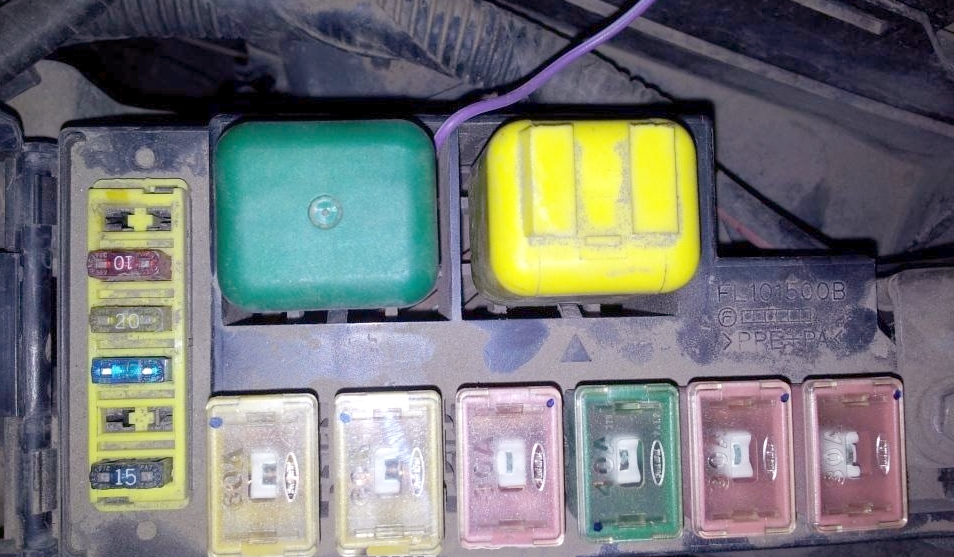

Фото пример

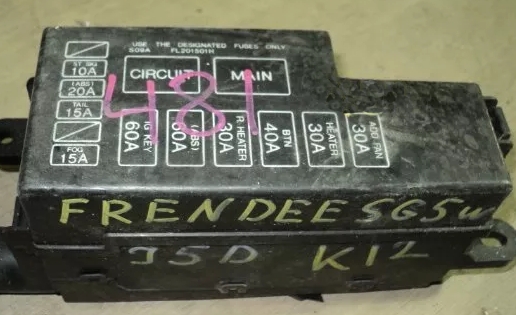

Схема с крышки блока
Описание
| MAIN | 100А Главный предохранитель |
| HEAD | 30А Фары |
| FAN | 30А Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| FAN 2 | 40А Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| ST SIG | 10А Стартер |
| PTC | 20А Дополнительный отопитель |
| ABS | 20А Анти блокировочная система тормозов |
| TAIL | 15А Габаритные огни, подсветка комбинации приборов |
| AC POWER | 15А Предохранитель для различных цепей |
| FIP | 15А Топливный насос, блок управления двигателем |
| FOG | 15А Противотуманные фары |
| IGKEY | 60А Предохранитель для различных цепей |
| ABS | 60А Анти блокировочная система тормозов |
| R.HEATER | 30А Задний отопитель |
| BTN | 40А Освещение салона, центральный замок |
| HEATER | 30А Отопитель |
| ADD FAN | 30А Электро двигатель вентилятора конденсатора |
Circuit — реле бензонасоса

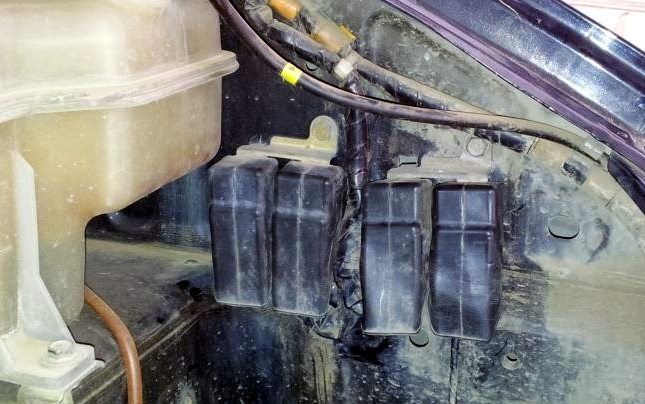

Блок реле
Крепится рядом с основным. Назначение реле — опциональное. Может отличатся от Вашего.
Отдельные элементы могут устанавливаться все этого блока. Например реле свечей — рядом с аккумулятором, задней печки — около неё. Или на левом крыле: реле габаритов, противотуманных фар, выдвижной палатки и т.д..
На этом всё. А если знаете как сделать статью лучше или есть что добавить — будем рады вашим комментариям.
