Мазда бт 50 предохранители и реле
Пикап Mazda BT-50 первого поколения собирался в 2006, 2007, 2008, 2009, 2010 и 2011 году. Далее в производстве второе поколение Мазда БТ. В данной публикации мы подробно рассмотрим описание предохранителей и реле Мазда Бт 50 со схемами блоков, фото — примерами и местами их расположения. Отметим предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличатся от представленного и зависит от года выпуска и уровня оснащения.

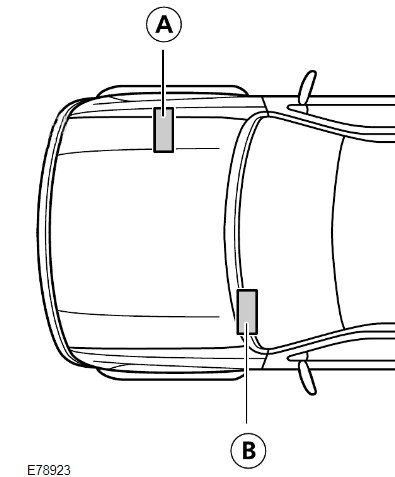

В данной модели предусмотрены 2 основных блока с предохранителями и реле: в салоне и под капотом.
Блок под капотом
Расположен недалеко от аккумулятора.

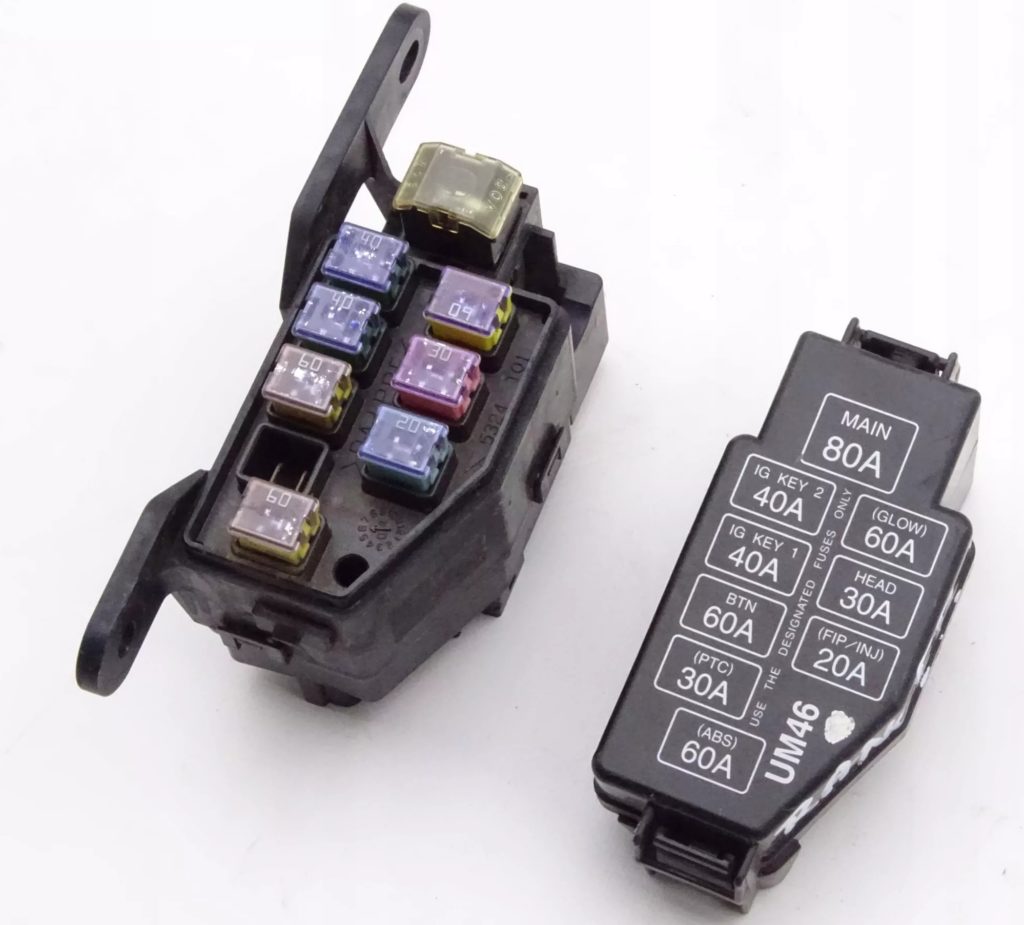

Пример

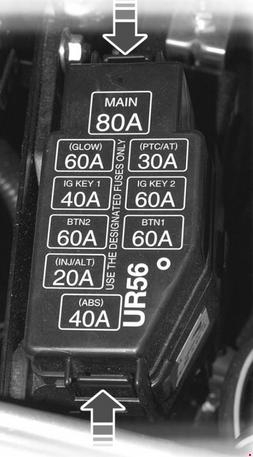

Другой пример с крышки блока

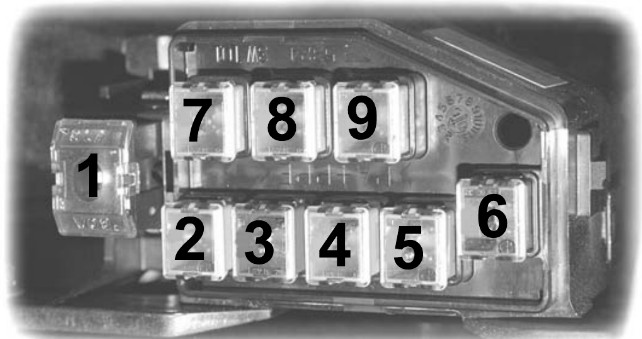

Схема
Описание
| 1 | 80А MAIN — Для защиты всех цепей |
| 2 | 60А GLOW — Свечи |
| 3 | 40А IG KEY 1 — Системы управления двигателем, комбинация приборов, прикуриватель и электрические стеклоподъемники |
| 4 | 60А BTN — Подсветка HEAD — Фары |
| 5 | 20А INJ/ALT — Форсунки и топливная система |
| 6 | 40А ABS — Электромотор системы ABS, лампы системы аварийной сигнализации, лампы стоп сигналов |
| 7 | 30А PTC — Подогреватель топлива, дополнительный отопитель |
| 8 | 60А IG KEY 2 — Система кондиционирования воздуха, очистители и омыватели ветрового стекла |
| 9 | 60А BTN 1 — Система кондиционирования воздуха, обогрев заднего стекла или Центрального замка или электромагнитный клапан ABS 1, или электрические стеклоподъемники или лампы задних габаритных или противотуманных фонарей |
Блок в салоне

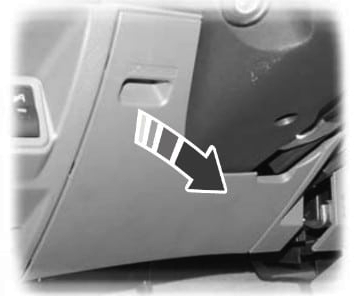

Он находится под панелью приборов за защитной крышкой.

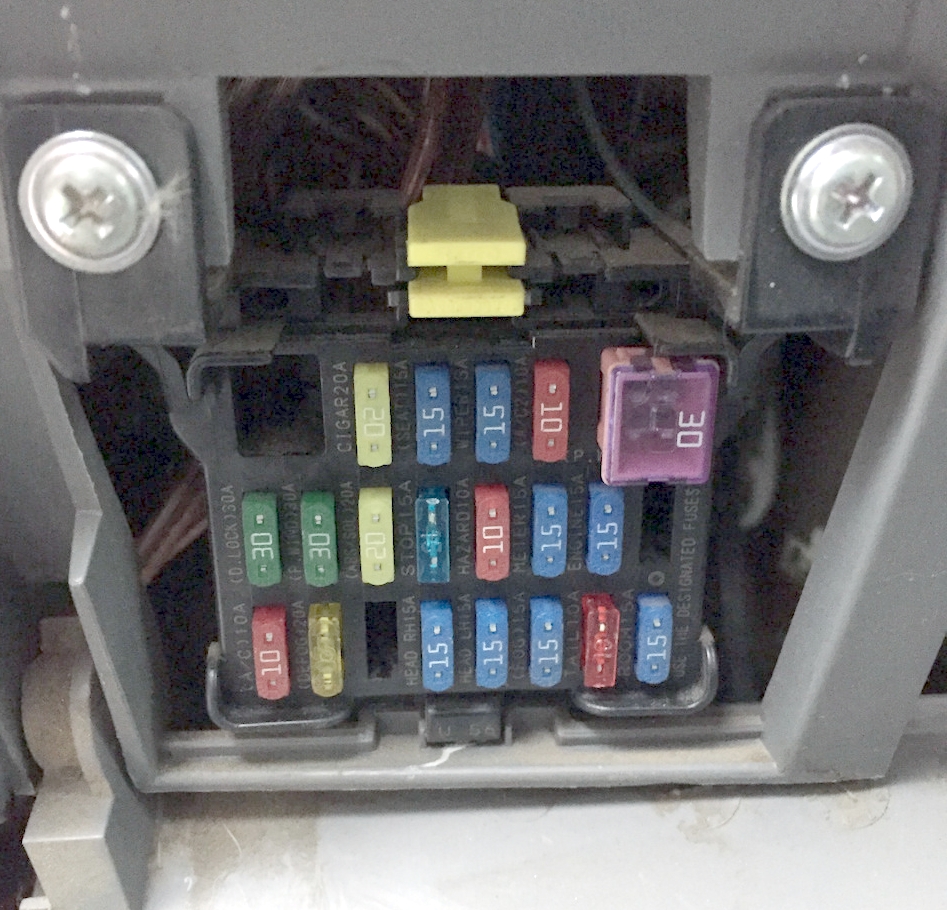

Фото — пример исполнения

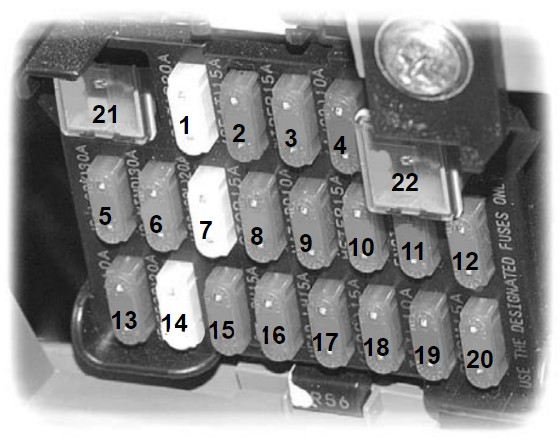

Схема
Описание
| 1 | 20А Прикуриватель, аудиосистема, электрический привод наружных зеркал, дополнительная электрическая розетка |
| 2 | 15А Сиденье с обогревом |
| 3 | 15А Очистители и омыватели ветрового стекла |
| 4 | 10А Реле системы кондиционирования воздуха и системы ABS |
| 5 | 30А Система централизованной блокировки замков |
| 6 | 30А Электрические стеклоподъемники |
| 7 | 20А Электромагнитный клапан ABS |
| 8 | 15А Фонари стоп-сигналов и звуковой сигнал |
| 9 | 10А Аварийная световая сигнализация |
| 10 | 15А Комбинация приборов, фонари заднего хода, указатели поворота и система автоматической блокировки ступиц передних колес (RWF) |
| 11 | 15А Системы управления двигателем |
| 12 | 5А Круиз-контроль |
| 13 | 10А Электромагнитная муфта системы кондиционирования воздуха |
| 14 | 20А Обогреватель заднего стекла |
| 15 | 10А Задний противотуманный фонарь |
| 16 | 15А Правя фара головного света |
| 17 | 15А Левая фара головного света |
| 18 | 15А Передние противотуманные фары |
| 19 | 10А Задние габаритные фонари, передние габаритные фонари, фонарь освещения номерного знака |
| 20 | 15А Лампы освещения салона и контрольные лампы |
| 21 | Резерв |
| 22 | 30А Электрические стеклоподъемники |
За прикуриватель отвечает предохранитель 1 на 20А.
Реле

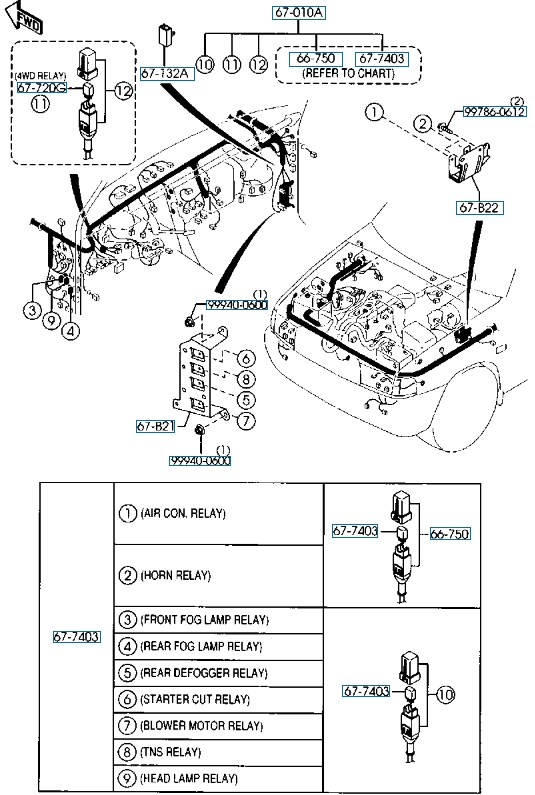

Общая схема расположения реле
Расшифровка
- AIR CON RELAY — Реле кондиционера
- HORN RELAY — Реле сигнала
- FRONT FOG LAMP RELAY — Реле передних противотуманных ламп
- REAR FOG LAMP RELAY — Реле задних противотуманных ламп
- REAR DEFOGGER RELAY — Реле обогрева заднего стекла
- STARTER RELAY — Реле стартера
- BLOWER MOTOR RELAY — Реле мотора вентилятора
- TNS RELAY — Реле габаритов
- HEAD LAMP RELAY — Реле передних фар
Знаете как сделать данный материал лучше? Мы будем рады Вашим комментария.
