Мазда CХ-9 — предохранители и реле, схема, где находятся

Полноприводный кроссовер Mazda CX-9 производится в двух поколениях с 2007 года. Mazda CX-9 TB, 1-ое поколение, поставлялось на рынки в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. 2-ое поколение, Mazda CX-9 TC, собиралось в 2017, 2018, 2019, 2020, 2021 году и по настоящее время. В данной статье Вы найдёте информацию с описанием предохранителей и реле Мазда СХ9 со схемами блоков и местами их расположения для двух поколений. Отметим предохранитель прикуривателя.

Исполнение блоков и количество элементов в них может отличатся от представленного и зависит от года выпуска и уровня оснащения. Сверяйтесь со своими схемами а в случае затруднения обратитесь к ближайшему дилеру.

Блок в салоне

1-ое поколение

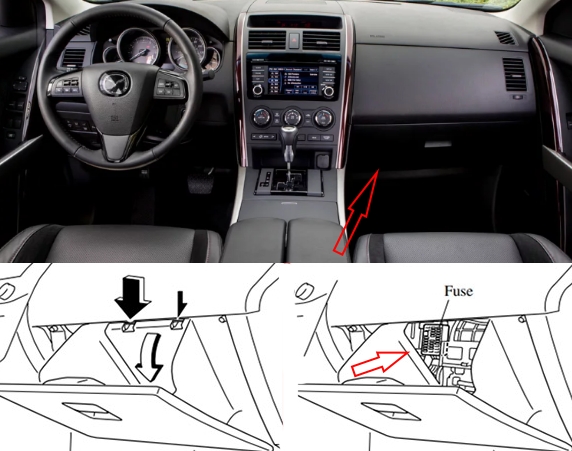

Он находится под панелью за бардачком, для доступа надо открыть защитную крышку по стрелке.

Фотография

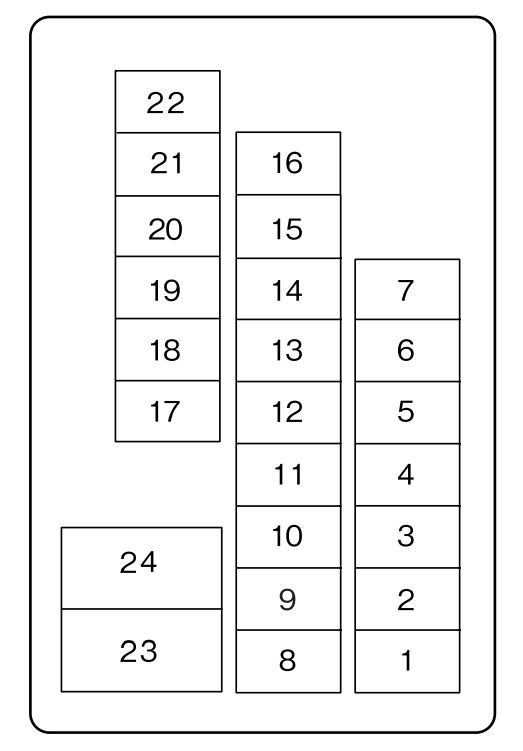

Схема

Описание

1	15А OUTLET FR — Разъем для аксессуаров (спереди), прикуриватели
2	7,5А MIRROR — Зеркала и их управление
3	Резерв
4	10А METER — Приборный щиток
5	7,5А SAS — АБС, подушка безопасности
6	7,5А ENG.IGA — Система управления двигателем
7	7,5А STA — Система зажигания
8	Резерв
9	7,5А A/C — Кондиционер
10	15А R.WIPER — Стеклоочиститель и омыватель заднего стекла
11	TRAILER — Приценое устройство
12	20А P.LIFT GATE — Ворота с механическим подъемником
13	15А SUNROOF — Люк
14	10А AUDIO — Аудио система
15	10А M.DEF — Обогрев зеркал
16	25А P/W — Электрические стеклоподъемники (со стороны пассажира)
17	10А TAIL — Габариты, Задний свет
18	10А ILLUMI — Подсветка приборной панели
19	7,5А INJ — Система управления двигателем
20	Резерв
21	OUTLET CTR — Разъем для аксессуаров
22	OUTLET RR — Разъем для аксессуаров задний
23	30А WIPER — Стеклоочиститель и омыватель лобового стекла
24	30А P.WIND — Электрические стеклоподъемники (со стороны водителя)

За работу прикуривателей отвечают предохранители обозначенные как OUTLET.

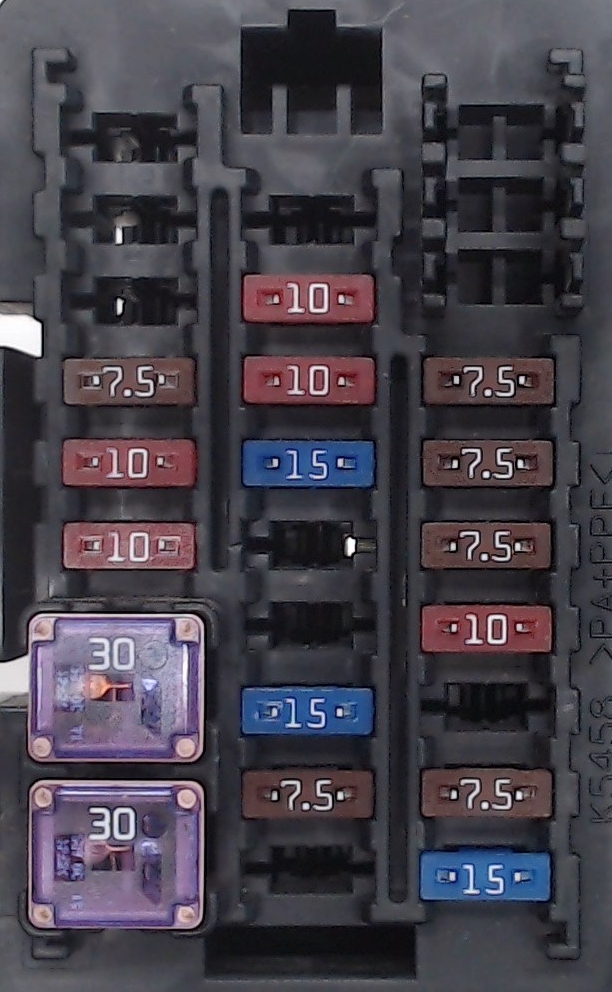

2-ое поколение

Устанавливается под защитной крышкой на левой стойке около ноги водителя.

Фото — пример

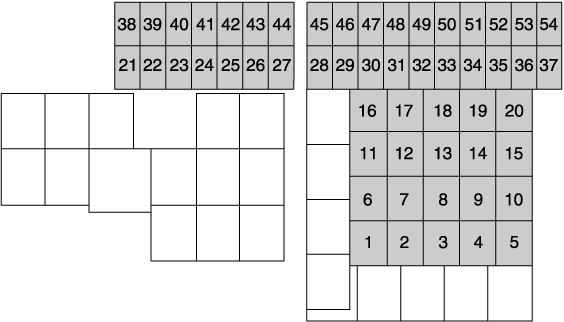

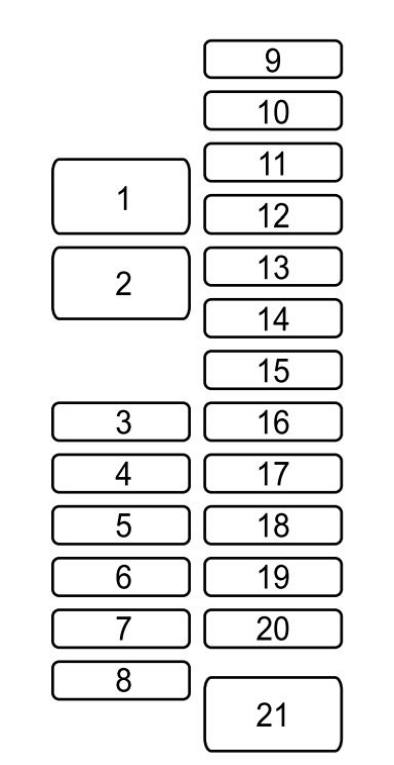

Схема

Расшифровка

1	30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения)
2	30А P.WINDOW 3 — Электрические стеклоподъемники
3	15А R.OUTLET3 — Дополнительные электрические розетки
4	25А P.WINDOW 2 — Электрические стеклоподъемники
5	20А PLG — Задняя дверь с электроприводом
6	25А D.LOCK — Центральный электрический замок
7	20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения)
8	15А SRS2/ESCL — Пассивная безопасность, подушки
9	10А SUNROOF — Люк в крыше (для некоторых вариантов исполнения)
10	10/15А INTERIOR2 — Аудио система
11	7,5А ENG+BB — Система управления двигателем
12	7,5А MIRROR — Электрический привод регулировки зеркал заднего вида
13	7,5А AT IND — Индикатор переключения передач
14	15А F.OUTLET — Прикуриватель, электрические розетки
15	15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения)
16	Резерв
17	7,5А M.DEF — Электрический подогрев наружных зеркал
18	Резерв
19	15A AUDIO3 — Аудио система
20	Резерв
21	30А P.SEAT Р — Электрический привод регулировки сиденья

Предохранители прикуривателя обозначены как OUTLET на 15А и расположены под номерами 3, 14 и 15. Так же в блоке под капотом может крепится ещё одни предохранитель и одно реле отвечающие за работу розеток питания.

Блоки под капотом

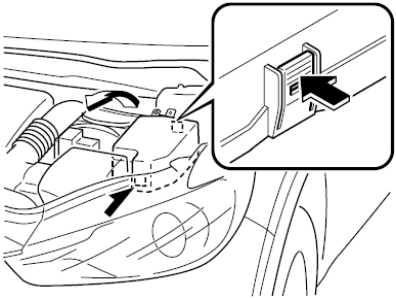

В обоих поколениях блок расположен в левой части моторного отсека рядом с аккумулятором.

1-ое поколение

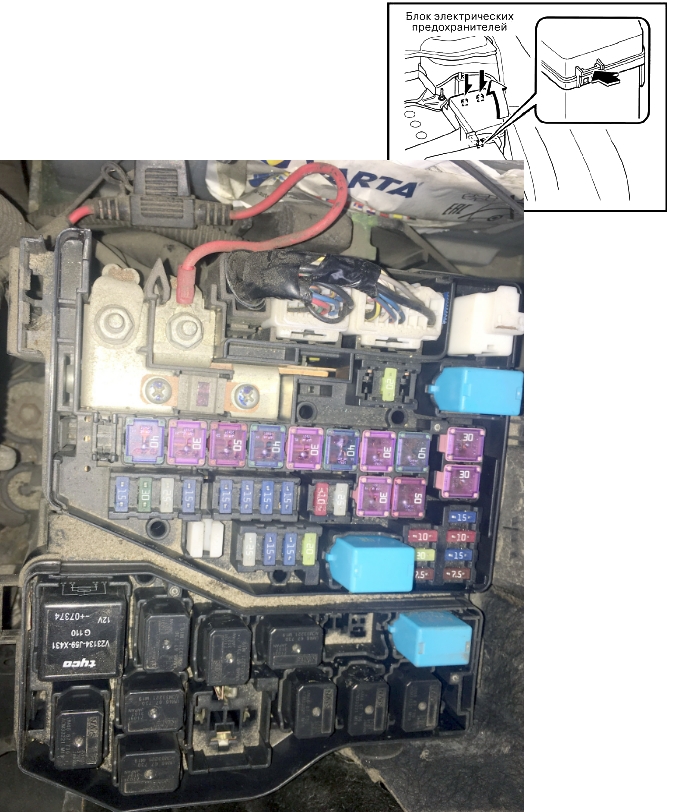

Пример

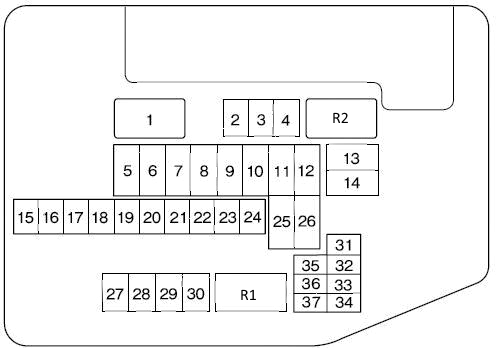

Схема

Назначение

1	150А MAIN — Защита всех электрических цепей
2	20А ENGINE — Система управления двигателем
3	40А R HEATER — Отопитель задний
4	40А P.SEAT R — Электропривод регулировки правого сиденья
5	50А HEATER — Отопитель
6	40А IGKEY2 — Защита различных электрических цепей
7	30/40А FAN1 — Вентилятор охлаждения радиатора двигателя
8	40А P.SEAT L — Электропривод регулировки левого сиденья
9	30А DEFOG — Электрический обогреватель заднего стекла
10	40А BTN — Защита различных электрических цепей
11	30А FUEL PUMP — Топливный насос
12	30А IGKEY1 — Защита различных электрических цепей
13	15А FOG — Противотуманное освещение
14	30А ABS (SOL) — Электромагнит блока АБС
15	25А D/L — Центральный электрический замок
16	15А ROOM — Верхние плафоны освещения салона
17	15А OUTLET CTR — Розетка питания дополнительного оборудования
18	25А ACC — Электрическая розетка
19	15А AC PWR — Питание люк, инвертор
20	15А S.WARM — Электрообогреватель сиденья
21	10А A.CMAG — Кондиционер воздуха
22	25А BOSE — Аудиосистема (автомобили, оснащенные аудиосистемой BOSE)
23	30/40А FAN 2 — Вентилятор охлаждения радиатора двигателя
24	50А ABS — Анти блокировочная система (ABS)
25	25А IGCOIL — Система зажигания
26	15А H/L LOW L — Левая фара ближнего света
27	15А H/L LOW R — Правая фара ближнего света
28	20А H/L HIGH — Фары дальнего света
29	15А HAZARD — Аварийная световая сигнализация
30	10А ENG+B — Блок управления РСМ
31	15А HORN — Звуковой сигнал
32	7,5А STOP — Стоп-сигналы
33	10A EG I INJ — Система управления двигателем
34	20A ENG BAR — Датчик расхода воздуха, клапан системы рециркуляции отработавших газов
35	7,5A ENG BAR2 — Блок управления РСМ

R1 FUEL PUMP RELAY — Реле топливного насоса
R2 EGI MAIN RELAY — Главное реле управления двигателем

Дополнительные элементы могут крепится вне этих блоков, например с правой стороны подкапотного пространства может находится ещё один блок реле.

2-ое поколение

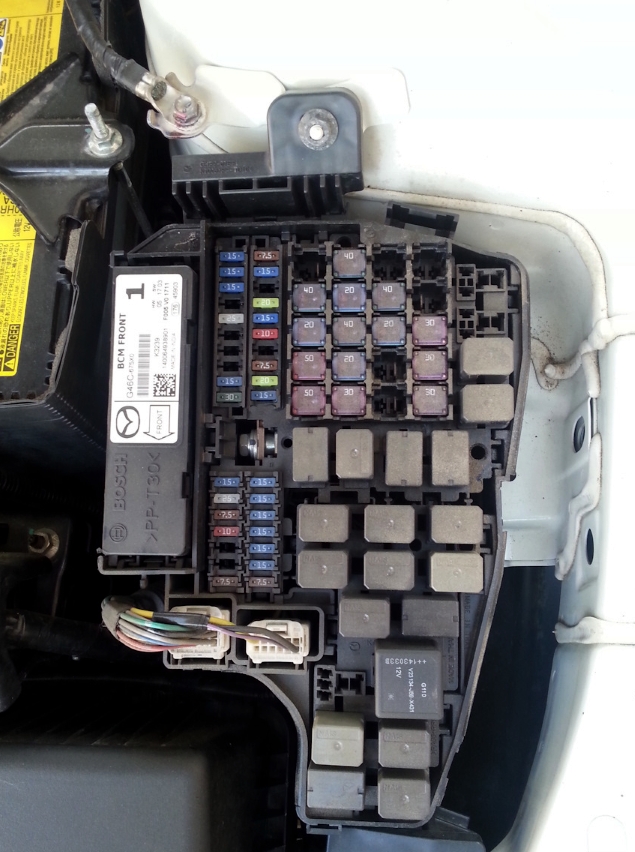

Фото — пример исполнения

Схема

Обозначение

1	20A WIPER.DEI — антиобледенитель стекло очистителя
2	30A IG2 — Для защиты различных цепей
3	30A INJECTOR — Система управления двигателем, впрыск
4	Резерв
5	30А P. WINDOW 1 — Стекло подъемники
6	30A W. SEAT — Сиденье с электроприводом
7	Резера
8	20А EVVT — Система управления двигателем
9	40А DEFOG — Обогрев заднего стекла
10	20А Рулевое колесо с подогревом
11	40А R.HEATER — Кондиционер
12	20А EPB L — Электрический стояночный тормоз (EPB) (LH)
13	40А AUDIO — Аудио система
14	20А EPB R — Электрический стояночный тормоз (EPB) (RH)
15	40А ENG.MAIN — Система управления двигателем
16	50А ABS/DSC M — ABS, Система динамического контроля устойчивости
17	50А CABIN.+B — Для защиты различных цепей
18	20А WIPER — Стеклоочиститель и омыватель переднего стекла
19	40А HEATER — Кондиционер
20	Резерв
21	7,5А ENGINE.IG1 — Система управления двигателем
22	15А C/U IG1 — Для защиты различных цепей
23	15А H/L LOW L — Ближний свет фар — левая
24	15А H/L LOW R — Ближний свет фар — правая
25	15А ENGINE3 — Система управления двигателем
26	15А ENG1NE2 — Система управления двигателем
27	15А ENG1NE1 — Система управления двигателем
28	15А AT — Система управления коробкой передач, Замок зажигания.
29	20А H/CLEAN — Очититель / омыватель фар
30	7,5А A/C — Кондиционер
31	15А AT PUMP
32	10А STOP — Стоп-сигналы
33	15А R.WIPER — Стеклоочиститель заднего стекла, Система защиты от кражи
34	20А H/L HI — Дальний свет фар
35	15А H/L LOW R2 — Ближний свет фар (правая)
36	15А FOG — Противотуманные фары (некоторые модели)
37	7,5А ENG.+B — Система управления двигателем
38	7,5А AUDIO2 — Аудиосистема (некоторые модели)
39	10А INTERIOR — Свет, Для защиты различных цепей
40	15А METER2 — Панель приборов
41	10А METER1 — Панель приборов
42	7,5А SRS1 — Воздушная подушка
43	10А AUDIO4 — Аудиосистема (некоторые модели)
44	25А AUDIO1 — Аудиосистема
45	30А ABS/DSC S — АБС, Система динамического контроля устойчивости
46	Резерв
47	15А ST.HEATER — Подогрев руля
48	15А TAIL — Габариты, Парковочные огни
49	25А FUEL PUMP2 — Топливная система
50	25А HAZARD — Мигалки аварийной сигнализации, указатели поворота, задние фонари
51	15А DRL — Дневные ходовые огни
52	15А R.OUTLET2 — Розетки для аксессуаров
53	15А HORN — Сигнал
54	25А ROOM — Оcвещение салона и багажника
