Мазда Милления (Кседос 9) предохранители и реле
Седан бизнес-класса Mazda Millenia производился в 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году и поставлялась по всему миру. За это время модель прошла рестайлинг и обновление. В странах Европы так же известна под названием Xedos 9. А модели с правым рулём — Eunos 800. В данной статье мы представим описание предохранителей и реле Мазда Милления (Кседос 9) со схемами блоков и вариантами их исполнения. Отметим предохранитель прикуривателя.
Назначение элементов в блоках может отличатся от представленного, сверяйте со своими схемами на защитной крышке.
Блок в салоне

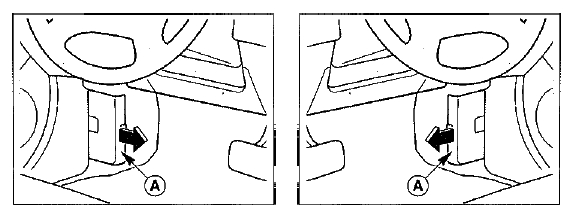

Он находится в нижней части стойки, около ноги водителя, за защитной крышкой.
Левый руль Правый руль

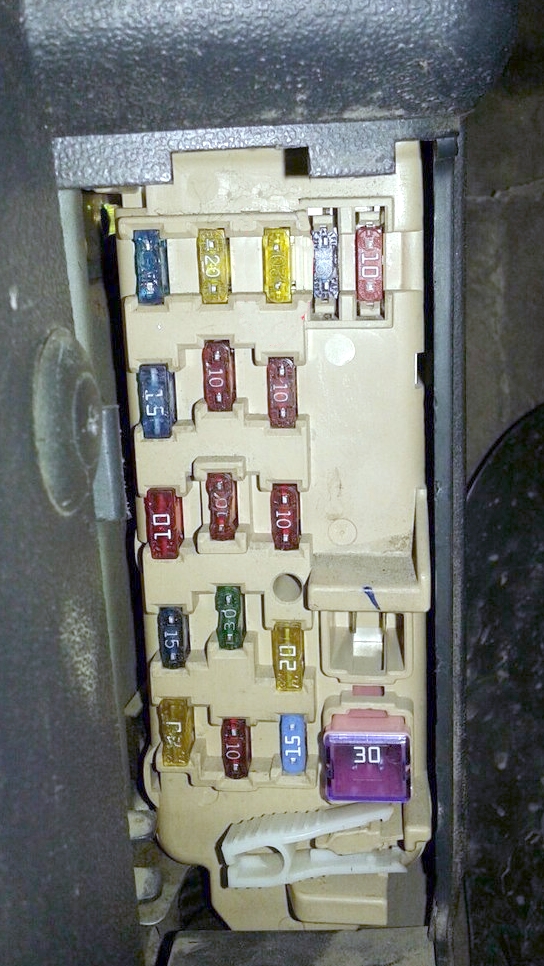

Вариант 1

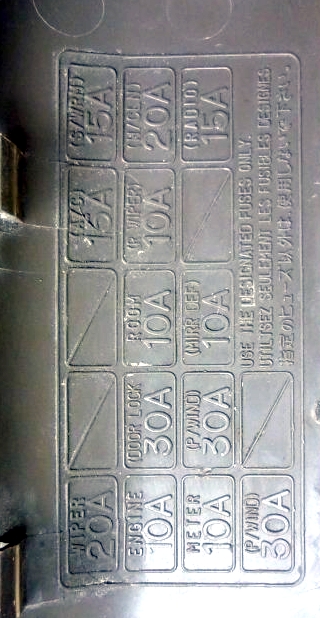

Пример схемы с крышки блока

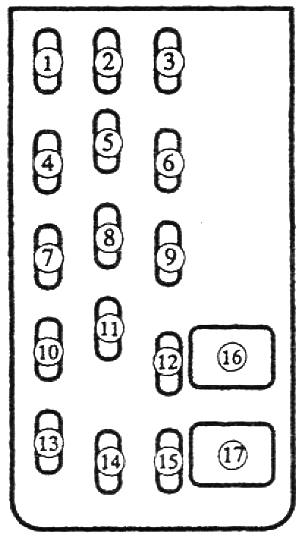

Схема
Описание 1
| 1 | 15A S/WRM — Подогрев сидений |
| 2 | 20А H/CLN — Очиститель фар |
| 3 | 15/20А RADIO — Аудио система, центральная консоль, часы, магнитола |
| 4 | 15А А/С — Кондиционер, Люк |
| 5 | 10А R/WIPER — Очиститель заднего стекла |
| 6 | 10А ENG — Управление двигателем |
| 7 | Резерв |
| 8 | 10А ROOM — Внутренне освещение |
| 9 | 10А MIRR/DEF — Обогрев зеркал |
| 10 | 15A S/WRM — Подогрев сидений |
| 11 | 30А DOOR LOCK — Центральный замок |
| 12 | 15/20А TAIL — Фары задние, габариты |
| 13 | 20А WIPPER — Стекло очиститель / омыватель |
| 14 | 10А ENGINE — Система управления двигателем, система ABS |
| 15 | 15А METER — Комбинация приборов, указатели поворотов, фонари заднего хода |
| 16 | Резерв |
| 17 | 30А P.WIND — Электро привод стеклоподъемников |

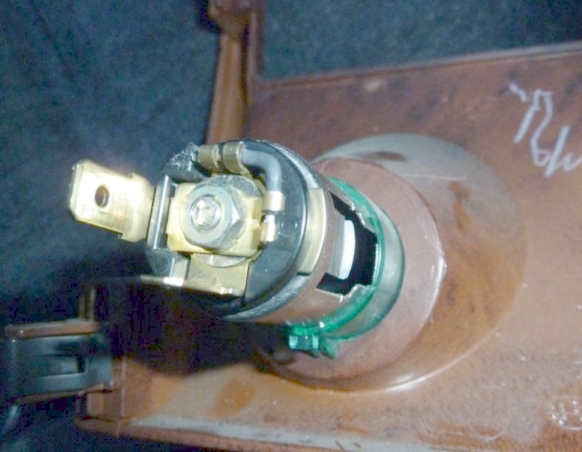

В данном исполнении отдельного предохранителя прикуривателя нет, но он питается от номера 3 (центральная консоль). Поэтому когда прикуриватель выходит из строя, а сам предохранитель целый, то перегорает мягкая проволочка позади прикуривателя.
Описание 2
| 1 | 15А R. SOCKET — Дополнительное оборудование (прикуриватель), предохранитель для различных цепей |
| 2 | 20А WIPER — Стеклоочистители и омыватели |
| 3 | 15А A/C — Кондиционер, электропривод люка, предохранитель для различных цепей |
| 4 | 15А RADIO — Магнитола, предохранитель для различных цепей |
| 5 | 10А R.WIPER — Стеклоочиститель заднего стекла / стекла задней двери», предохранитель для различных цепей |
| 6 | 7,5А ST / SG — Блок управления двигателем |
| 7 | Резерв |
| 8 | 10А ROOM — Освещение салона, подсветка багажника / багажного отделения |
| 9 | 7,5А MIRR DEF — Подогрев зеркал, предохранитель для различных цепей |
| 10 | Резерв |
| 11 | 30А DOOR LOCK — Центральный замок, предохранитель для различных цепей |
| 12 | 15А TAIL — Габариты, фары |
| 13 | Резерв |
| 14 | 10А ENGINE — Система управления двигателем, система ABS |
| 15 | 15А METER — Комбинация приборов, указатели поворотов, фонари заднего хода |
| 16 | 20А P.WIND — Электро привод стеклоподъемников |
| 17 | 30А P.WIND — Электро привод стеклоподъемников |
В данном исполнение за прикуриватель отвечает предохранитель номер 1 на 15А.
Вариант 2

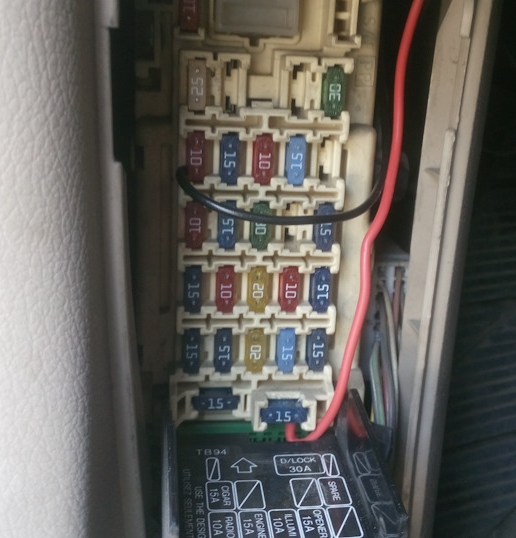

Фото — пример

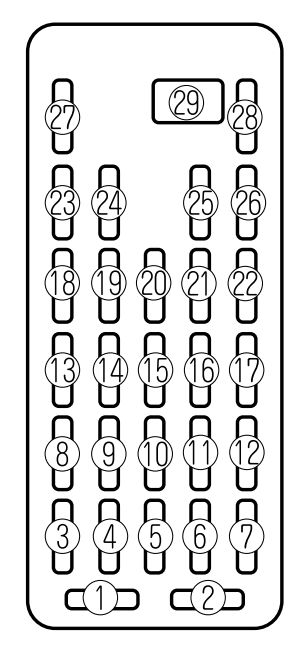

Схема
Назначение
| 1 | 15А HAZARD — Аварийная сигнализация |
| 2 | 15А ROOM — Часы, внутреннее освещение салона |
| 3 | 15А S/ROOF — Люк |
| 4 | 15А METER — Комбинация приборов, фонари заднего хода, указатели поворотов, система поддержания скорости |
| 5 | 15/20А STOP — Лампы стоп-сигналов |
| 6 | 15А 4WS — Полный привод |
| 7 | 15А IIА |
| 8 | 10/15А R.DEF — Обогрев заднего стекла |
| 9 | 10А A/C — Кондиционер |
| 10 | 20А WIPER — Стеклоочистители и омыватели лобового стекла |
| 11 | 10А M.DEF — Подогрев исковых зеркал заднего вида |
| 12 | 10/15А START — Стартер |
| 13 | 10A TURN — Указатели поворотов |
| 14 | 10/15A BLOWER — Кондиционер |
| 15 | 30A WINDOW — Электропривод стеклоподъемников |
| 16 | — |
| 17 | — |
| 18 | 10A RADIO — Магнитола |
| 19 | 15A ENGINE — Система управления двигателем |
| 20 | 10A ILLUMI — Подсветка комбинации приборов |
| 21 | 15A OPENER — Электропривод крышки багажника, электропривод замка лючка топливной, заливной горловины |
| 22 | — |
| 23 | 15A CIGAR — Прикуриватель |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | 30A D/LOCK — Центральный замок |
За работу прикуривателя отвечает предохранитель номер 23 на 15А.

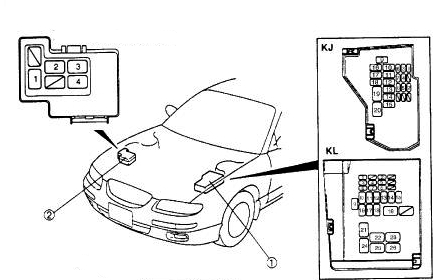

Блок под капотом
Под капотом предусмотрены 2 блока: основной блок и дополнительный с реле. Отдельные элементы могут крепится вне этих блоков.
Основой блок

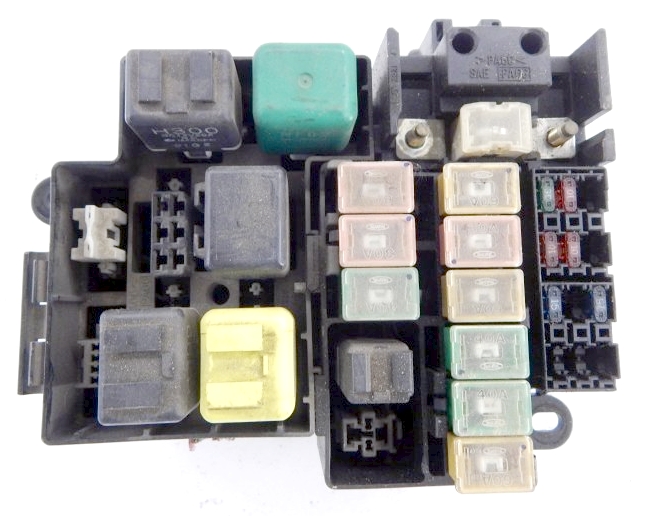

Устанавливается в левой части моторного отсека рядом с аккумулятором.

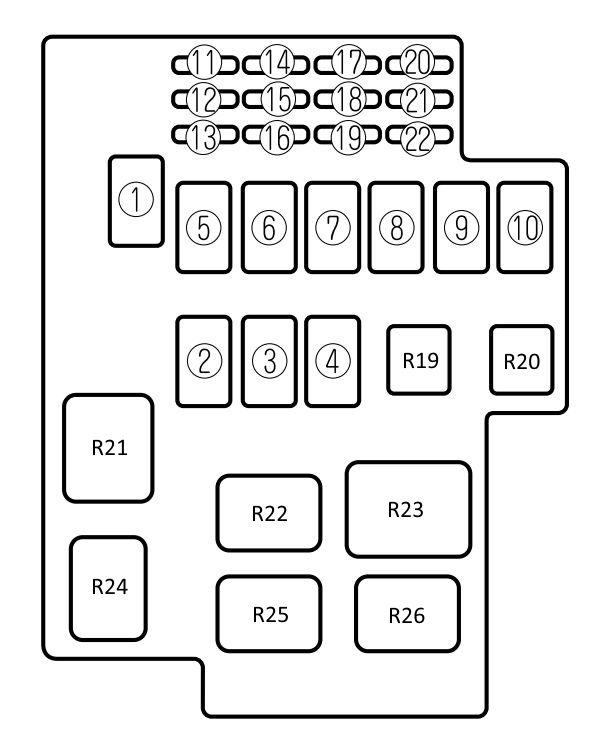

Схема
Обозначение
| 1 | 120А MAIN — Главный предохранитель |
| 2 | 30А AD. FAN — Вентилятор отопителя |
| 3 | 30А EGI INJ — Система впрыска топлива |
| 4 | 40А HEAD -Фары |
| 5 | 60А IG KEY — Магнитолы, указателя поворотов, люка, приборная панель, система запуска двигателя |
| 6 | 30А COOLING FAN — Вентилятор радиатора |
| 7 | 60А ABS — Анти блокировочная система тормозов |
| 8 | 40А HEATER — Отопитель и кондиционер |
| 9 | 40А DEFOG — Обогрев заднего стекла |
| 10 | 60А BTN — STOP, ROOM, D/LOCK. Электропривод лючка топливно-заливной горловины, центральный замок |
| 11 | 20А AUDIO — Магнитола |
| 12 | 30А P/WINDOW — Электропривод стеклоподъемников |
| 13 | 30А P. SEAT — Электропривод стеклоподъемников |
| 14 | 10А HORN — Звуковой сигнал |
| 15 | 10А IDL UP — Система управления двигателем |
| 16 | 10А ST.SIGN — Блок управления двигателем, сигнал стартера |
| 17 | 15А FOG — Противотуманные фары |
| 18 | 20А S.WARM — Подогреватель сидений |
| 19 | 15А TAIL — Габаритные, стояночные огни, лампа подсветки номерного знака, подсветка комбинации приборов, подсветка вещевого ящика, часы |
| R19 | Реле сигнала |
| R20 | Реле уровня О2 |
| R21 | Реле топливного насоса |
| R22 | Реле ДХО |
| R23 | Реле управления двигателем |
| R24 | Реле габаритов |
| R25 | Реле стартера |
| R26 | Реле противотуманных фар |
Дополнительный блок
Расшифровка
- Реле вентилятора охлаждения 1
- Реле вентилятора охлаждения 2
- Реле противотуманных фар
- Реле вентилятора охлаждения 3
