Мазда рх8 — предохранители и реле, схема, где находятся

Спортивный автомобиль Mazda RX-8 выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году. За это время автомобиль прошел рестайлинг. Некоторые называют это сменой поколения. В данной статье вы найдете описание предохранителей и реле Мазда рх8 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

Количество элементов в блоках может отличатся от представленного. Сверяйтесь со своими схемами.

Блок в салоне

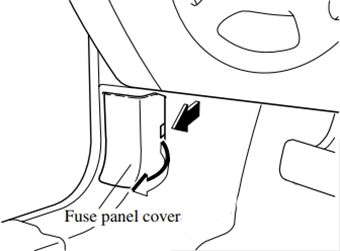

Находится на стойке под панелью приборов со стороны водителя.

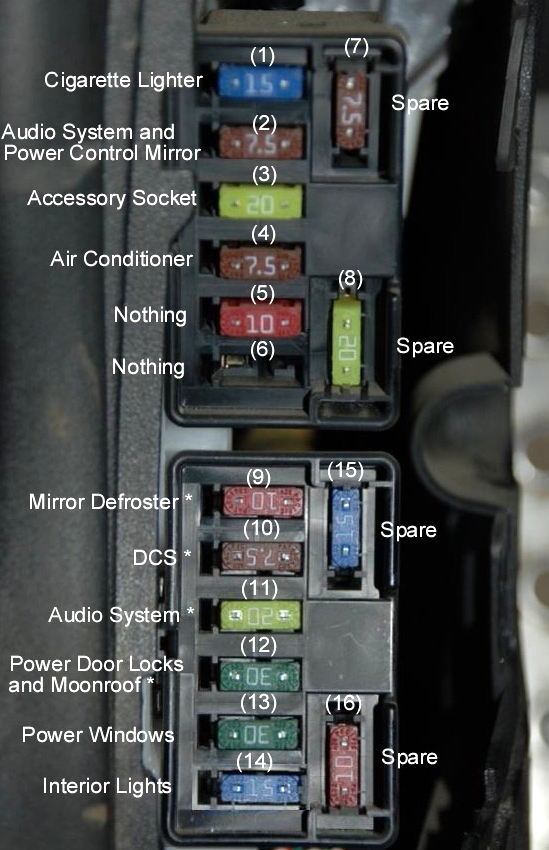

Фото — схема

Описание

1	15А CIGAR — Прикуриватель
2	7,5А ACC — Аудиосистема, блок управления зеркалами
3	20А AUX PWR / OUTLET — 2002-2007: Розетка
4	7,5А A/C — Кондиционер
5	10А METER — 2005-2012: Комбинация приборов
6	10А TCM — 2005-2007: Блок управления коробкой передач
7	SPARE — Свободный
8	SPARE — Свободный
9	10А M.DEF — Обогрев зеркал
10	7,5А DSC — Система dsc
11	20/25А AUDIO — Аудиосистема
12	30А D.LOCK — Центральный замок, люк
13	30А P.WIND — 2002-2007: Стекло подъемники 15А OUTLET 2008-2012: Розетка
14	15А ROOM — Освещение салона
15	SPARE — Свободный
16	SPARE — Свободный

За работу прикуривателя отвечает предохранитель номер 1 на 15А, обозначенный как CIGAR, за дополнительные розетки OUTLET.

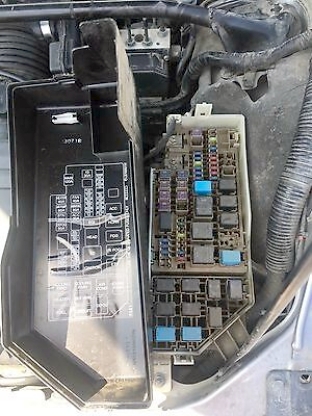

Блок под капотом

Расположен в левой части моторного отсека.

Предохранители

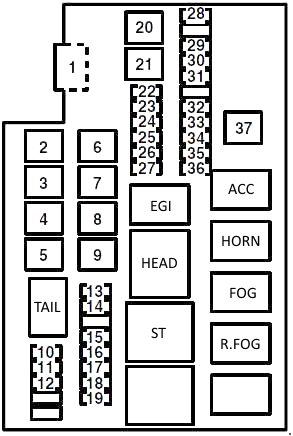

Схема

Обозначение

1	120А MAIN — Главный предохранитель
2	40А HEATER — Отопитель
3	60А AIR PUMP — Нагнетатель воздуха
4	30А BTN — Стекло подъемники, центральный замок, люк, освещение
5	50А DEFOG — Обогрев заднего стекла
6	30/40А FAN — Вентилятор
7	60А ABS /DSC — АБС, DSC
8	30А ACC — Прикуриватель, зеркала с электроприводом, розетка, аудиосистема
9	30А FAN 2 — 2008-2012: Вентилятор 2
10	15А HEAD — Дальний свет, омыватель фар
11	15А HEAD LOW R — Ближний правый свет
12	15А HEAD LOW L — Ближний левый свет
13	15А DRL — Дневные ходовые огни (дальний свет)
14	30А DSC — DSC
15	20А SEAT WARM — Подогрев сидений
16	20А H/CLEAN — Омыватель фар
17	R.FOG — Задний противотуманный свет
18	15А FOG — Противотуманный свет
19	10А А/С — Кондиционер
20	30/40А IG — Электроника двигателя
21	30А P.WIND 1 — 2008-2012: Стекло подъемники
22	15А IG KEY — Электроника двигателя
23	10/15А STOP — Лампы стоп-сигнала
24	20А FUEL PUMP — Топливный насос
25	15А HORN — Звуковой сигнал
26	15А HAZARD — Аварийная сигнализация и указатели поворота
27	15А ETV — Дроссельная заслонка
28	10А ST — Стартер
29	20А WIPER — Стеклоочиститель и омыватель
30	20А P.WIND — 2002-2007: Стекло подъемники
30	15А TCM — 2008-2012: Блок управления коробкой передач
31	15А ENGINE — Блок управления двигателем, подушки безопасности, ABS, рулевое управление
32	10А TAIL — Габаритный свет, освещение номерного знака
33	7,5/10А ILLUMI — Освещение
34	10/15А EGI COMP1 — Блок управления двигателем
35	10А EGI COMP2 — Блок управления двигателем
36	15А EGI IN.I — Электроника двигателя
37	20А P.WIND 2 — Стекло подъемники

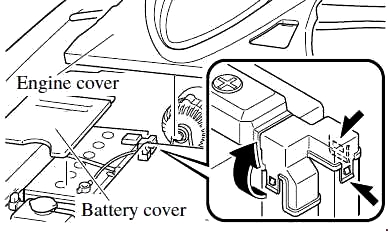

Отдельно на клемме АКБ может находится предохранитель рулевого управления EPS 60A.

Реле

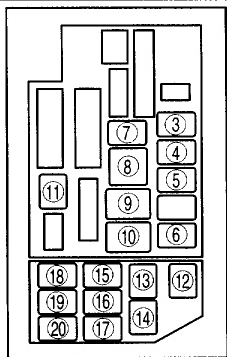

Схема

Назначение

1 Trunk lid opener relay	Реле открывания крышки багажника
2 AIR pump relay	Реле насоса
3 ACC relay	Реле ACC
4 Horn relay	Реле звукового сигнала
5 Front fog light relay	Реле передних противотуманных фар
6 Drive-by-wire relay	Электронное реле
7 Main relay	Главное реле
8 Headlight relay	Реле фар
9 Starter relay	Реле стартера
10 Ignition relay	Реле зажигания
11 TNS relay	Реле габаритов
12 Cooling fan relay No.3	Реле вентилятора охлаждения №3
13 A/C relay	Реле кондиционера
14 Rear window defroster relay	Реле обогревателя заднего стекла
15 Cooling fan relay No.1	Реле вентилятора охлаждения №1
16 Seat warmer relay	Реле обогрева сиденья
17 Fuel pump relay	Реле топливного насоса
18 Cooling fan relay No.2	Реле вентилятора охлаждения №2
19 Blower relay	Реле вентилятора
20 Fuel pump speed control relay	Реле управления скоростью топливного насоса
