Мазда сх7 предохранители и реле
Кроссовер Mazda CX-7 производился в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году преимущественно с бензиновыми двигателями 2,3 и 2,5 литра. За это время модель прошла рестайлинг одни раз. В данной статье мы подробно рассмотрим описание предохранителей и реле Мазда сх7 со схемами блоков и фото примерами исполнения. Отметим предохранитель прикуривателя и омывателя фар.
Назначение предохранителей и реле в блоках может отличаться и зависит от года выпуска и уровня электрического оснащения. Сверяйтесь со своими схемами на защитной крышке.
Блок в салоне

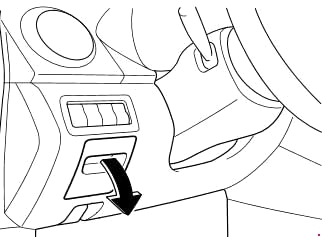

Он находится в нижней части панели приборов со стороны водителя, за защитной крышкой. Для доступа потяните за крышку на себя.
Вариант 1

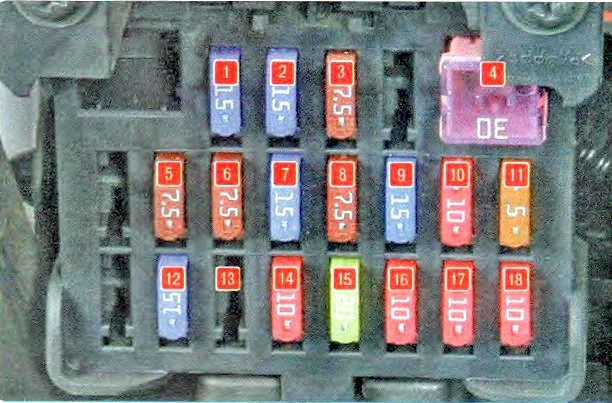

Фото — схема
Описание
| 1 | 15А OUTLET 1 — Дополнительная электрическая розетка в салоне, прикуриватель |
| 2 | 15А OUTLET 2 — Дополнительная электрическая розетка в багажнике |
| 3 | 7,5А P.MIR — Зеркало с электрическим приводом |
| 4 | 30А WIPER — Очиститель и омыватель ветрового стекла |
| 5 | 7,5А M.DEF — Обогреватель зеркала |
| 6 | 7,5А ENG BAR 3 — Измеритель расхода воздуха, клапан EGR |
| 7 | 15А P.WIND — Стекло подъемники с электрическим приводом |
| 8 | 7,5А A/B — Система пассивной безопасности, Подушки безопасности |
| 9 | 15А ENGINE — Система управления двигателем |
| 10 | 10А METER — Комбинация приборов |
| 11 | 5А BBS — Охранное стройство |
| 12 | 15А ROOM — Освещение салона, Аудиосистема |
| 13 | Резерв |
| 14 | 10А ILLUMI A/C — Подсветка панели приборов |
| 15 | 20А SEAT — Обогреватель сидения |
| 16 | 10А А/С — Кондиционер |
| 17 | 10А R.WIP — Очиститель и омыватель заднего стекла |
| 18 | 10А R.FOG — Задний противотуманный фонарь |
За работу прикуривателей отвечают предохранители под номерами 1 и 2 на 15А.
Вариант 2

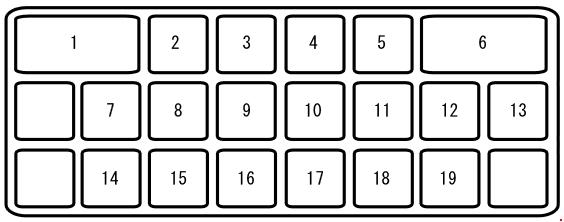

Схема
Обозначение предохранителей
| 1 | 30А P.WIND2 — Стекло подъемники с электрическим приводом |
| 2 | 15А OUTLET 1 — Дополнительная электрическая розетка в салоне, прикуриватель |
| 3 | 7,5А P.MIR — Зеркало с электрическим приводом |
| 4 | 15А OUTLET 2 — Дополнительная электрическая розетка |
| 5 | Резерв |
| 6 | 30А WIPER — Очиститель и омыватель ветрового стекла |
| 7 | 7,5А M.DEF — Обогреватель зеркала |
| 8 | 7,5А ENG BAR 3 — Измеритель расхода воздуха, клапан EGR |
| 9 | 15А P.WIND — Стекло подъемники с электрическим приводом |
| 10 | 7,5А А/В — Усовершенствованная система пассивной безопасности, подушки безопастности |
| 11 | 15А ENGINE — Система управления двигателем |
| 12 | 15А METER — Комбинация приборов |
| 13 | 10А ILLUMI — Подсветка панели приборов |
| 14 | 15А ROOM — Аудиосистема, верхнее освещение салона |
| 15 | 20А SEAT — Обогреватель сидения |
| 15 | R.FOG — Задние противотуманные фары |
| 16 | 10А A/C — Кондиционер |
| 16 | SIREN — Охранная сигнализация |
| 17 | 20А SEAT — Обогреватель сидений |
| 18 | 10А A/C — Кондиционер |
| 19 | 10А R.WIP — Задний стеклоочиститель и омыватель |
В данном исполнении за прикуриватели отвечают предохранители под номерами 2 и 4 на 15А согласно схемы.
Блок под капотом

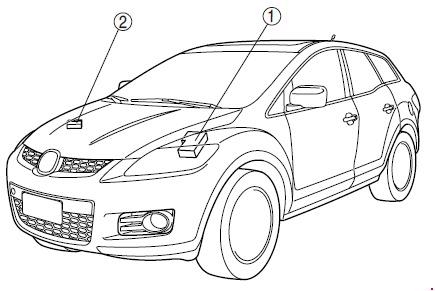

Под капотом мазда сх 7 предусмотрены два блока: (1) главный блок предохранителей и реле и (2) дополнительный блок реле.
Главный блок

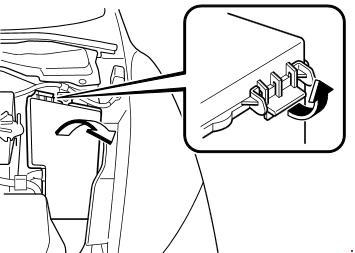

Для доступа к блоку надо поднять защитную крышку.

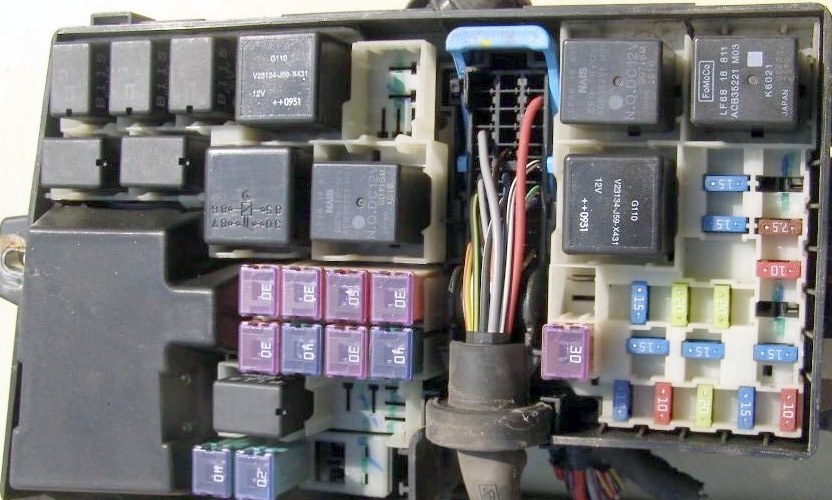

Фото — пример

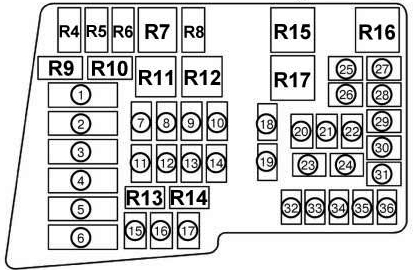

Схема

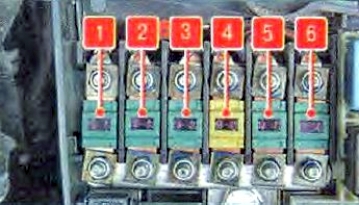

Под номерами с 1 по 6 — группа предохранителей в виде плавкой вставки. На фото закрыто крышкой.
Назначение предохранителей 1
| 1 | 40А IGN2 — Система зажигания |
| 2 | 40А BLOWER — Электромотор вентилятора |
| 3 | 60А BTN — Защита различных электрических цепей |
| 4 | 40А FAN 2 — Вентилятор радиатора |
| 5 | 40А IGN1 — Система зажигания |
| 6 | 40А FAN1 — Вентилятор радиатора |
| 7 | 40А P.SEAT — Сидение с электрическим приводом |
| 8 | 30А INJ — Система впрыска топлива |
| 9 | 20А ROOF — Люк крыши |
| 10 | 30А BOSE — Аудиосистема Bose |
| 11 | 30А ENGINE — Система управления двигателем |
| 12 | 20А D.LOCK — Замки с электрическим приводом |
| 13 | 30А P.WIND — Стеклоподъемники с электрическим приводом |
| 14 | 30А FUEL PUMP — Топливный насос |
| 14 | 40А IG KEY2 — Система зажигания |
| 15 | 40А ABS1 — АБС |
| 16 | 20А ABS2 — АБС |
| 17 | 7,5А DSC — Система DSC |
| 18 | 20А FOG — Противотуманные фары |
| 19 | 30А DEF — Обогреватель заднего стекла |
| 20 | 15А TNS — Стояночное освещение, освещение номерного знака, освещение системы входа |
| 21 | 10А A/C — Кондиционер |
| 22 | 20А ETC — Датчик положения педали акселератора |
| 23 | 15А H/LH1 — Корректор света фар |
| 24 | 15А DRL — Дневной свет фар |
| 25 | 15А H/L LO RH — Правая фара ближнего света |
| 26 | 15А H/L LO LH — Левая фара ближнего света |
| 27 | 7,5А ENG BAR 2 — РСМ (модуль распределения питания) |
| 28 | 10А ЕСМ — Система управления двигателем |
| 29 | 15А ENG BAR 1 — Измеритель расхода воздуха, клапан EGR |
| 30 | 20А RWIND2 — Стекло подъемники с электрическим приводом |
| 31 | 10А STOP — Стоп-сигналы |
| 32 | 20А HORN — Звуковой сигнал |
| 33 | 25А ENGB+ — РСМ (модуль распределения питания) |
| 34 | 10А HAZARD — Аварийная световая сигнализация, указатели поворота |
Назначение предохранителей 2
| 1 | PCS — Система пред аварийной безопасности |
| 2 | 40А BLOWER — Электромотор вентилятора |
| 3 | 30А FUEL PUMP — Топливный насос |
| 4 | 40А FAN 2 — Вентилятор радиатора |
| 5 | 40А IG KEY1 — Система зажигания |
| 6 | 40А FAN1 — Вентилятор радиатора |
| 7 | 30А P.SEAT (D) — Сидение водителя с электрическим приводом |
| 8 | 30А INJ1 — Система впрыска топлива |
| 9 | P.SEAT — Сидение пассажира с электрическим приводом |
| 10 | 30А BOSE — Аудиосистема |
| 11 | 30 ENGINE — Система управления двигателем |
| 12 | 20А D.LOCK — Замки с электрическим приводом |
| 13 | 30А P.WIND — Стекло подъемники с электрическим приводом |
| 14 | 40А IG KEY2 — Система зажигания |
| 15 | 40А ABS1 — АБС |
| 16 | 20А ABS2 — АБС |
| 17 | DSC — Система курсовой устойчивости |
| 18 | 20А Н/L/ CLEAN/ ROOF — Очиститель фар головного освещения |
| 19 | 30А DEF — Антиобледенитель заднего стекла |
| 20 | 15А TNS — Стояночное освещение, освещение номерного знака, освещение системы входа |
| 21 | 10А A/C — Кондиционер |
| 22 | 20А TRAILER/TCM — ТСМ |
| 23 | 15А HEAD HI RH — Правая фара дальнего света |
| 24 | 15А HEAD HI LH — Левая фара дальнего света |
| 25 | 15А HEAD LO RH — Правая фара ближнего света |
| 26 | 15А HEAD LO LH — Левая фара ближнего света |
| 27 | 20А ETC — Датчик положения педали акселератора |
| 28 | 7,5А ENG BAR 2 — РСМ (модуль распределения питания) |
| 29 | 10А ECM — Система управления двигателем |
| 30 | 10А INJ1 — Система впрыска топлива |
| 31 | 15А ENG BAR 1 — Измеритель расхода воздуха, клапан EGR |
| 32 | 15А FOG — Противотуманные фары |
| 33 | 10А STOP — Стоп-сигналы |
| 34 | 20А HORN — Звуковой сигнал |
| 35 | 25А ENGB+ — РСМ (модуль распределения питания) |
| 36 | 10А HAZARD — Аварийная световая сигнализация, указатели поворота |
За омыватель фар отвечает предохранитель номер 18.
Описание реле
| R4 | Реле обогрева заднего стекла |
| R5 | Реле управления цепями ламп освещения |
| R6 | Реле drive-by-wire |
| R7 | Реле фар |
| R8 | Резервное реле света фар |
| R9 | Реле топливного насоса |
| R10 | Реле стартера №2 |
| R11 | Реле вентилятора системы охлаждения № 2 |
| R12 | Реле вентилятора |
| R13 | Реле управления скоростью топливного насоса |
| R14 | Реле инжектора |
| R15 | Реле стартера №1 |
| R16 | Главное реле |
| R17 | Реле вентилятора системы охлаждения № 1 |

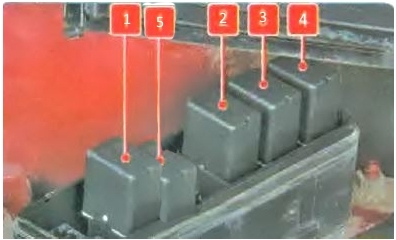

Блок с реле
Схема
Расшифровка
- Реле заднего противотуманного фонаря
- Реле противотуманных фар
- Реле кондиционера
- Реле звукового сигнала
- Реле стоп-сигналов
На этом мы заканчиваем, а если Вам есть что добавить, то мы будем рады комментариям.
