Мазда Трибьют предохранители и реле
Внедорожник Mazda Tribute выпускался с 2000 года в двух поколениях. 1 поколение производилось в 2001, 2002, 2003, 2004, 2005, 2006 году. 2 ое поколение собиралось в 2007, 2008, 2009, 2010 и 2011 году. За это время модель прошла рестайлинг. В данной публикации вы найдете описание предохранителей и реле Мазда Трибьют со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Места расположения блоков, исполнение и назначение элементов в них может отличатся от представленного и зависит от года выпуска, региона поставки и уровня электрического оснащения. Сверяйтесь со своими схемами.
Блок в салоне

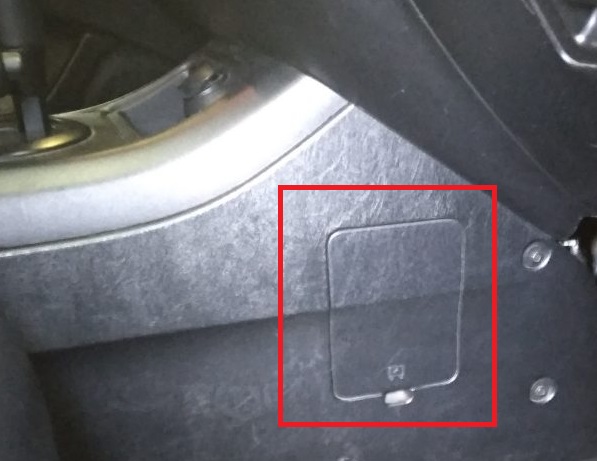

Он находится под панелью приборов (нижняя часть торпеды), со стороны пассажира и закрыт защитной крышкой. Для доступа просто подденьте плоской отверткой за специальную выемку в крышке.

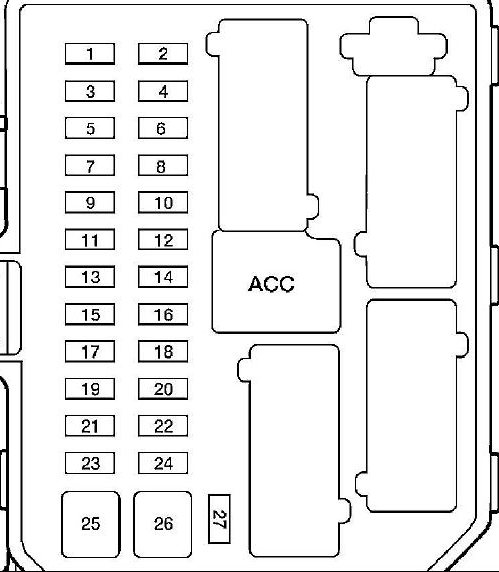

Вариант 1

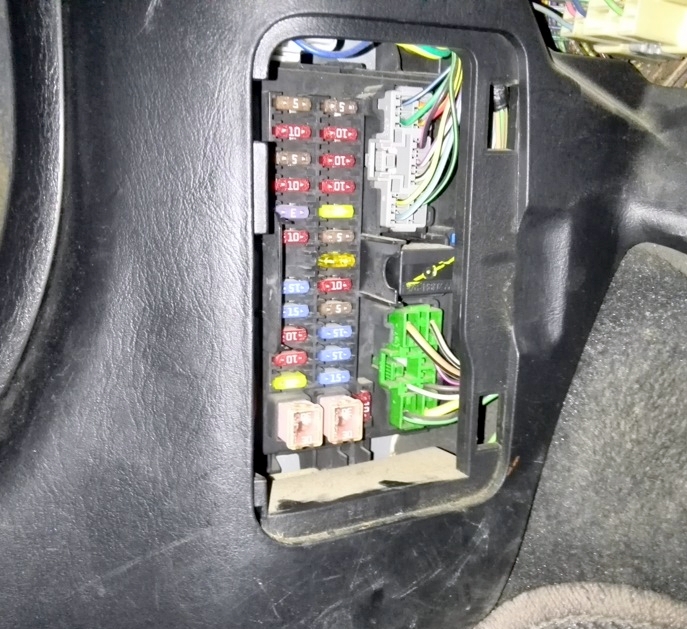

Фото пример
Схема
Описание
| 1 | 5A Электро — пневмо клапан аккумулятора паров топлива |
| 2 | 5A Реле вентилятора, обогрев заднего стекла |
| 3 | 10A Электродвигатель очистителя и омывателя стекла задней двери |
| 4 | 10A Блок управления системы полного привода, комбинация приборов |
| 5 | 5A Блок управления ABS и SRS |
| 6 | 10A Аварийная сигнализация, фонари заднего хода |
| 7 | 10A Усилитель сигнала транспондера, блок управления SRS |
| 8 | 10A Комбинация приборов, реле блокировки селектора |
| 9 | 3A Реле блока управления двигателем и АКПП, реле вентилятора, реле кондиционера |
| 10 | 20A Двигатель стеклоочистителя лобового стекла, электродвигатель омывателя ветрового стекла, реле прерывистого режима работы стеклоочистителя |
| 11 | 10A Реле стартера, электромагнитный клапан блокировки ключа в замке зажигания |
| 12 | 5A Радио и часы |
| 13 | Резерв |
| 14 | 20A Прикуриватель |
| 15 | 15A Габариты, лампы местной подсветки, реле проводки прицепа |
| 16 | 10A Комбинация приборов, электропривод зеркал, блок управления электрооборудованием |
| 17 | 15A Люк |
| 18 | 5A Подсветка комбинации приборов и выключателей панели приборов |
| 19 | 10A Сабвуфер |
| 20 | 15A Указатели поворота, индикаторы указателей поворота, аварийная сигнализация |
| 21 | 10A Габаритные огни прицепа |
| 22 | 15A Резерв |
| 23 | 15/20A Звуковой сигнал |
| 24 | 15A Стоп-сигналы, блок управления ABS, блок управления двигателем и АКПП, электромагнитные клапаны переключения передач АКПП |
| 25 | 30A Электропривод стеклоподъемников |
| 26 | 30A Центральный замок, блок управления электрооборудованием, электропривод сидений |
| 27 | 10A Магнитола, комбинация приборов, освещение салона |
| ACC | Реле для установки дополнительного оборудования |
За прикуриватель салона отвечает предохранитель номер 14 на 20А.

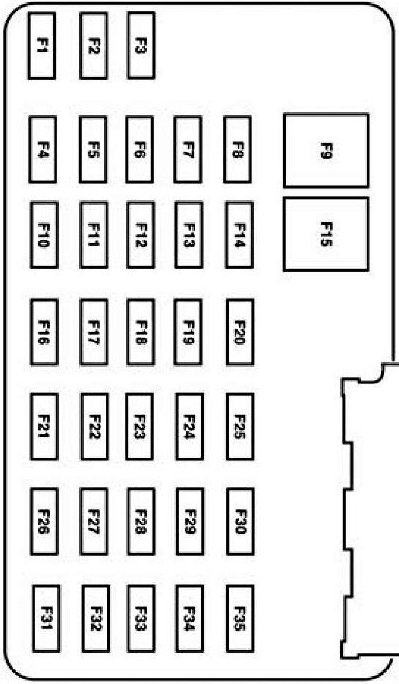

Вариант 2

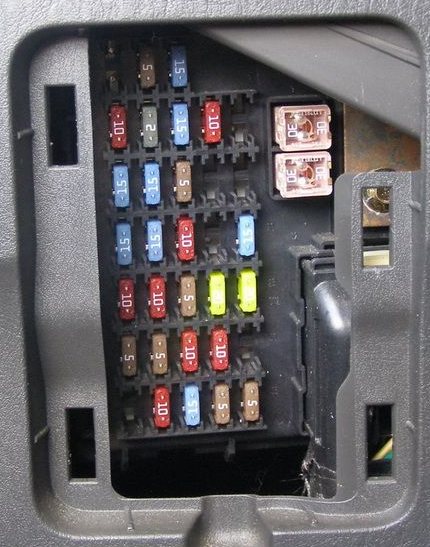

Фотография
Схема
Обозначение
| 1 | 15A Лампы прицепа |
| 2 | 5A Магнитола (подсветка) |
| 3 | 15A Передние и задние стояночные огни |
| 4 | 10A Замок зажигания |
| 5 | 2A Реле блока управление АКПП, реле бензонасоса, реле вентилятора, №2 высокой/ низкой высоты вращения вентилятора |
| 6 | 15A Лампы дополнительного стоп-сигнала, стоп-сигналы, блок управления двигателем и АКПП, АБС, круиз-контроль |
| 7 | 10A Комбинация приборов, диагностический разъем OBD, магнитола, электропривод боковых зеркал |
| 8 | 15A Противотуманные фонари |
| 9 | 30A Центральный замок, электропривод сидений |
| 10 | 15A Подогреватель боковых зеркал |
| 11 | 15A Люк |
| 12 | 15A Магнитола |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 30A Привод стеклоподъемников |
| 16 | 15A Сабвуфер |
| 17 | 15A Ближний свет |
| 18 | 18A Система полного привода |
| 19 | 15A Противоугонная система |
| 20 | 20A Звуковой сигнал |
| 21 | 10A Двигатель очистителя и омывателя стекла задней двери |
| 22 | 10A Внутренне зеркало заднего вида, комбинация приборов |
| 23 | 5A Магнитола (питание) |
| 24 | 20A Прикуриватель |
| 25 | 20A Двигатель омывателя и очистителя ветрового стекла |
| 26 | 5A Кондиционер |
| 27 | 5A Выключатель системы круиз контроля |
| 28 | 10A Комбинация приборов |
| 29 | 10А Фонари заднего хода |
| 30 | Резерв |
| 31 | Резерв |
| 32 | 10А Реле блокировки селектора |
| 33 | 15А Блок управления SRS, индикатор отключения подушки безопасности переднего пассажира, датчик наличия пассажира на переднем сиденье |
| 34 | 5А Блок ABS, круиз контроль |
| 35 | 5А Обогрев сидений, полный привод |
За передний прикуриватель отвечает предохранитель номер 24 на 20А.
Реле

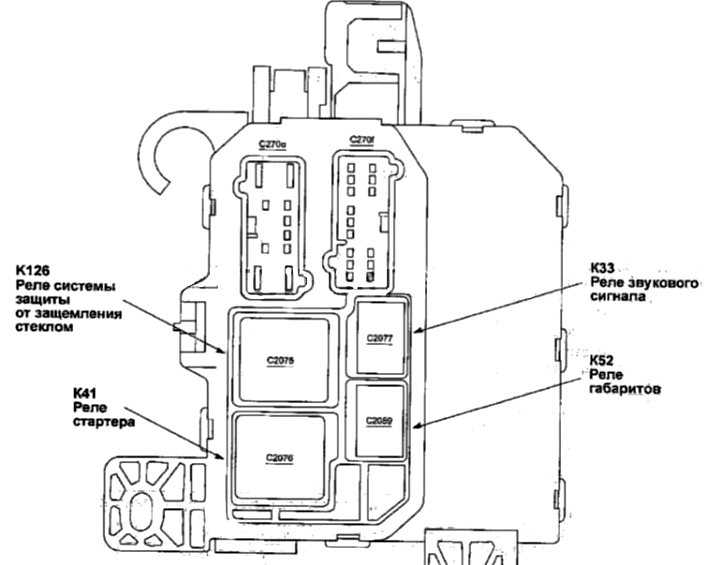

С обратной стороны блока могут находится некоторые реле, такие как:
- Реле защиты от защемления стеклом
- Реле стартера
- Реле габаритов
- Реле звукового сигнала

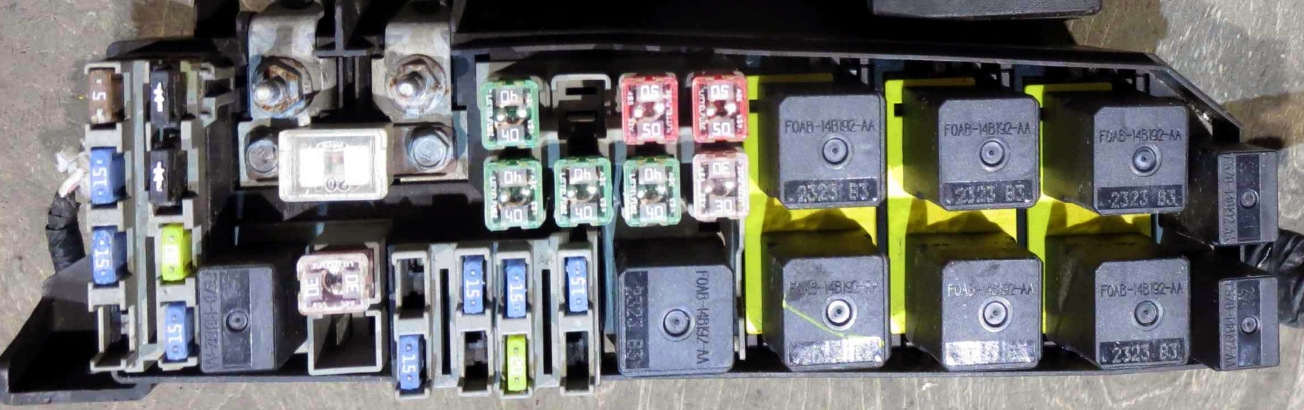

Блок под капотом

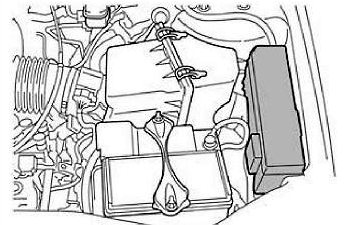

Он располагается с левой стороны, рядом с аккумуляторной батареей, под защитной крышкой. На обратной стороне которой будет нанесено актуальное назначение предохранителей и реле.

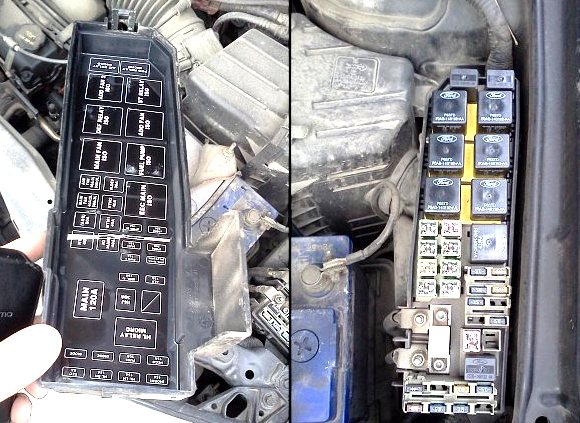

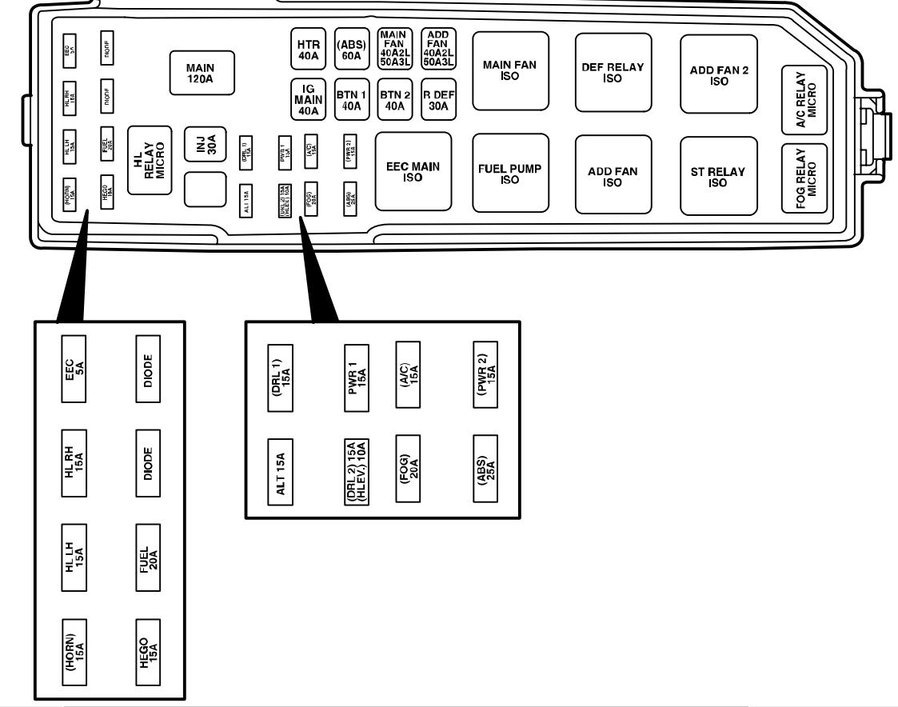

Вариант 1
Схема
Расшифровка
| Horn | 15А Звуковой сигнал |
| H/LLH | 15А Левая фара |
| H/L RH | 15А Правая фара |
| EEC | 5А Система управления двигателем |
| HEGO | 15А Система впрыска топлива |
| FUEL | 20А Топливный насос |
| DIODE | Диод |
| DIODE | Диод |
| H/L RELAY MICRO | Реле фар |
| INJ | 30А Система управления двигателем, датчик массового расхода воздуха, клапан системы управления частотой вращения холостого хода |
| MAIN | 120А Главный предохранитель |
| ALT | 15А Генератор |
| (DRL) | 15А Система освещения в дневное время |
| (DRLZ) | 15А Блок управления освещением в дневное время |
| (HLEV) | 10А Корректор фар |
| PWR1 | 15А Розетка для подключения дополнительных устройств |
| FOG | 20А Противотуманные фары |
| A/C | 15А Муфта компрессора кондиционера |
| (ABS) | 25А Анти блокировочная система тормозов |
| PWR2 | 15А Розетка для подключения дополнительных устройств |
| IG MAIN | 40А Цепь стартера |
| HTR | 40А Электродвигатель вентилятора, реле электродвигателя вентилятора |
| BTN 1 | 40А Магнитола, прикуриватель, комбинация приборов, электропривод зеркал |
| (ABS) | 60А Электродвигатель насоса системы ABS |
| BTN 2 | 40А Магнитола, комбинация приборов, «круиз-контроль», электропривод регулировки сидений, звуковой сигнал |
| MAIN FAN | 40/50А Основной вентилятор |
| RDEF | 30А Обогрев стекла задней двери |
| ADD FAN | 40/50А Дополнительный вентилятор |
| EEC MAIN ISO | Реле системы управления двигателем |
| FUEL PUMP ISO | Реле топливного насоса |
| MAIN FAN ISO | Реле низкой частоты вращения вентилятора (двигатель YF) Реле №1 высокой частоты вращения вентилятора (двигатель AJ) |
| ADD FAN ISO | Реле высокой частоты вращения вентилятора (двигатель YF) Реле низкой частоты вращения вентилятора (двигатель AJ) |
| DEF RELAY ISO | Реле отопителя стекла задней двери |
| ST RELAY ISO | Реле стартера |
| ADD FAN 2 ISO | Реле №2 высокой частоты вращения вентилятора (двигатель AJ) Реле средней частоты вращения вентилятора (двигатель YF) |
| FOG RELAY MICRO | Реле противотуманных фар |
| A/C RELAY MICRO | Реле муфты компрессора кондиционера |

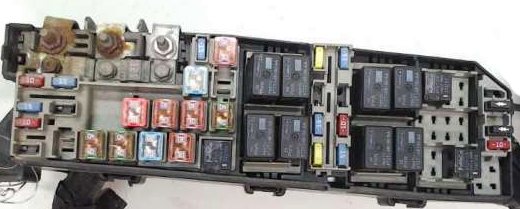

Вариант 2

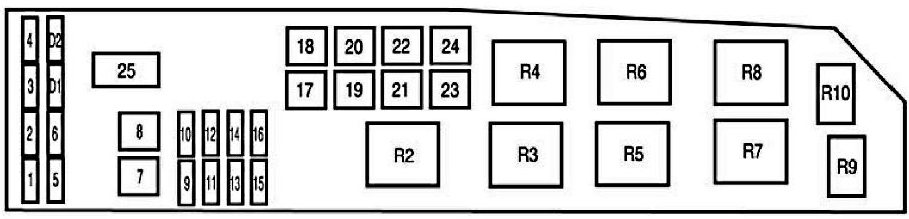

Схема
Описание схемы
| 1 | 25А Предохранитель панели приборов |
| 2 | 25А Фары |
| 3 | 25A Дальний свет фар, указатели поворотов, внутреннее освещение салона, фары |
| 4 | 5A Система задержки отключения питания некоторых цепей после выключения зажигания |
| 5 | 15A Подогреватель кислородного датчика |
| 6 | 20A Бензонасос |
| 7 | 40A Реле RUN/ACC — прикуриватель, стеклоочистители лобового стекла и стекла задней двери |
| 8 | 30A Блок управления двигателем и АКПП, форсунки и катушки |
| 9 | 15A Генератор |
| 10 | 30A Обогрев сидений |
| 11 | 10A Блок управления двигателем и АКПП |
| 12 | 20A Розетки для подключения дополнительного оборудования |
| 13 | 20A Противотуманные фары (фары/ фонари) |
| 14 | 15A Электромагнитная муфта компрессора кондиционера, реле кондиционера |
| 15 | 30A Анти блокировочная система тормозов |
| 16* | 25A Предохранитель панели приборов |
| 17 | 50A Цепь стартера |
| 18 | 40A Электродвигатель вентилятора |
| 19 | 40A Дополнительное реле — сабвуфер, система полного привода, ближний свет фар |
| 20 | 60A Анти блокировочная система тормозов |
| 21 | 40A Звуковой сигнал, дополнительный стоп-сигнал, комбинация приборов, центральный замок и электропривод сидений |
| 22 | 40/50A Вентилятор радиатора |
| 23 | 40A Обогреватель стекла задней двери, реле стояночных огней |
| 24 | 40/50A Вентилятор высокой/ низкой частоты вращения |
| 25 | Шунт |
| R2 | Реле блока управления двигателем и АКПП |
| R3 | Реле бензонасоса |
| R4 | Реле вентилятора радиатора |
| R5 | Реле №1 высокой /низкой частоты вращения вентилятора |
| R7 | Реле стартера |
| R8 | Реле №2 высокой/ низкой частоты вращения вентилятора |
| R9 | Реле противотуманных фар (фар/ фонарей) |
| R10 | Реле кондиционера |
| D1 | Диод стартера |
| D2 | Диод кондиционера |
Вариант 3
Фото — пример

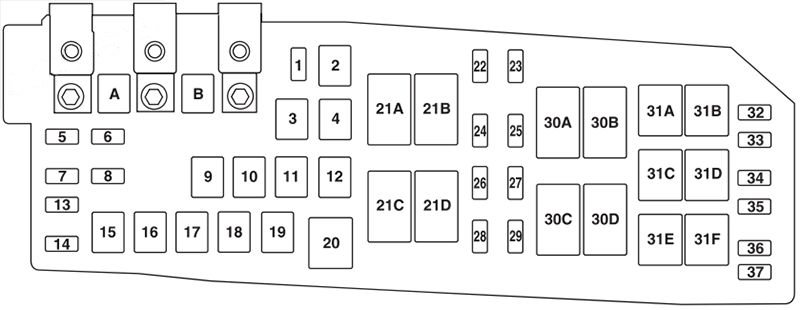

Схема
Назначение
| A | 80А Модуль электронного усилителя руля (EPAS) |
| B | 125А Панель предохранителей в салоне |
| 1 | 15А Зеркало с подогревом |
| 2 | 30А Задний обогреватель |
| 3 | 20А Задние розетки (центральная консоль) |
| 4 | Резерв |
| 5 | 10А Модуль управления силовым агрегатом (PCM) — поддерживает питание, реле PCM, вентиляция канистры |
| 6 | 15А Генератор |
| 7 | 15А Люк |
| 8 | 20А Стояночные огни прицепа |
| 9 | 50А Анти блокировочная тормозная система (ABS) |
| 10 | 30А Передние дворники |
| 11 | 30А Стартер |
| 12 | 40А Двигатель вентилятора |
| 13 | 10А Муфта кондиционера |
| 14 | 15А Лампы фар прицепа |
| 15 | Резерв |
| 16 | 40А Вентилятор охлаждения 1 |
| 17 | 40А Охлаждающий вентилятор 2 |
| 18 | 20А ABS |
| 19 | 30А Сиденья с электроприводом |
| 20 | Реле привода кондиционера |
| 21A | Реле заднего обогревателя стекла |
| 21B | Топливное реле |
| 21C | Реле вентилятора |
| 21D | PCM реле |
| 22 | 20А Топливный насос |
| 23 | 15А Топливные форсунки |
| 24 | Не используется |
| 25 | 5А ABS |
| 26 | 15А Катушки зажигания |
| 27 | 10А контрольная лампа неисправности компонентов силовой передачи |
| 28 | 20А индикаторная лампа неисправности компонентов силовой передачи |
| 29 | 15А PCM |
| 30A | Реле вентилятора охлаждения 1 |
| 30B | Реле стартера |
| 30C | Главное реле охлаждающего вентилятора |
| 30D | Реле вентилятора охлаждения 2 |
| 31A | Реле заднего фонаря |
| 31B | Не используется |
| 31C | Реле прицепа левого поворота |
| 31D | Реле правого поворота прицепа |
| 31E | Прицеп |
| 31F | Реле замка |
| 32 | Не используется |
| 33 | Диод кондиционера |
| 34 | Диод стартера |
| 35 | Страт/стоп, фонари заднего хода, заднее реле обогревателя |
| 36 | Резерв |
Знаете как сделать материал лучше или есть что давить — пишите всё в комментарии.
