Митсубиси Делика 1994 — 2006 предохранители и реле, схема, где находятся

Минивэн Mitsubishi Delica 4 го поколения выпускался в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 , 2002, 2003, 2004, 2005, 2006. За это время Делика прошла рестайлинг. Поставлялась по всему миру. В некоторых странах известна под названием Mitsubishi L400, Mitsubishi Space Gear. Грузовая модель называется — Delica Cargo. На территории СНГ продаются автомобили поставлявшиеся как в Европу (левый руль) так и Японию (правый руль). В данной публикации вы найдёте описание предохранителей и реле Митсубиси Делика 4 го поколения со схемами блоков и местами расположения. Выделим предохранитель отвечающий за прикуриватель.

В зависимости от региона поставки и уровня оснащение возможно отличие в исполнении блоков и назначении их элементов.

Блоки в салоне

Блок предохранителей и реле

Расположен в нижней части панели приборов с левой стороны.

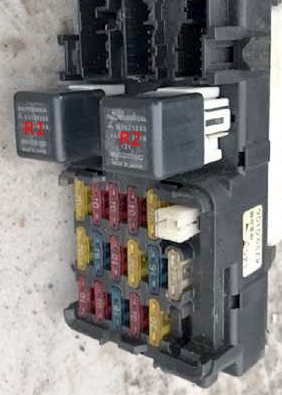

Фото — пример

Схема

Описание

1	10А Звуковой сигнал
2	10А Отопитель
3	15А Прикуриватель
4	10А Система управления АКПП
5	20А Электропривод шторок (модели с правым рулем)
6	20А Обогреватель заднего стекла
7	15А Подогрев сидений (кроме моделей выпуска с 2000 г.)
8	10А Контрольно — измерительные приборы
9	20А Омыватель и очиститель ветрового стекла
10	15А Система ЕТACS и центральный замок (модели с правым рулем с 1998 г.)
11	25А Электровентилятор переднего отопителя
12	20А Электровентилятор заднего отопителя
13	10А Системы ECS и ABS
14	10А Фонари заднего кода
15	10А Указатели поворота и аварийная сигнализация
16	20А Розетка для подключения дополнительного
17	Обогрев заднего стекла
18	Обогреватель
19	Запасной предохранитель
20	Запасной предохранитель
21	Запасной предохранитель
22	Запасной предохранитель

За прикуриватель отвечает предохранитель номер 3 на 15А.

R1 — Реле обогревателя заднего стекла
R2 — Реле электродвигателя вентилятора переднего отопителя

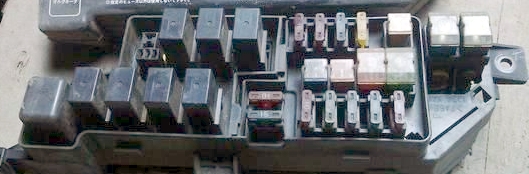

Блок реле

Крепится не далеко от блока с предохранителями.

Схема

Обозначение

C-60X — Реле центрального замка
C-61X — Реле — прерыватель указателей поворотов и аварийной сигнализации
C-62X — Реле электродвигателя вентилятора заднего отопителя
C-62X — Реле режима Hi электродвигателя вентилятора заднего отопителя
C-63X — Реле розетки подключения дополнительного отопителя
C-64X — Реле задних габаритов
C-65X — Реле электропривода стекло подъёмников

Блок под капотом

Находится с правой стороны моторного отсека.

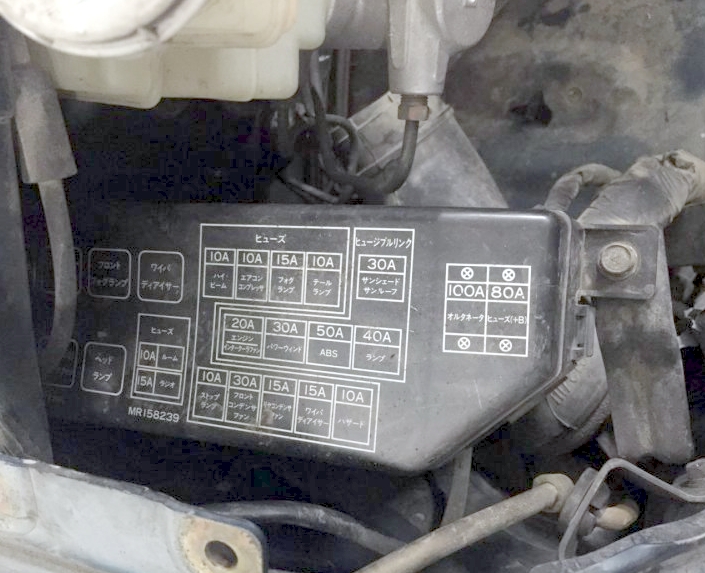

Фото — пример

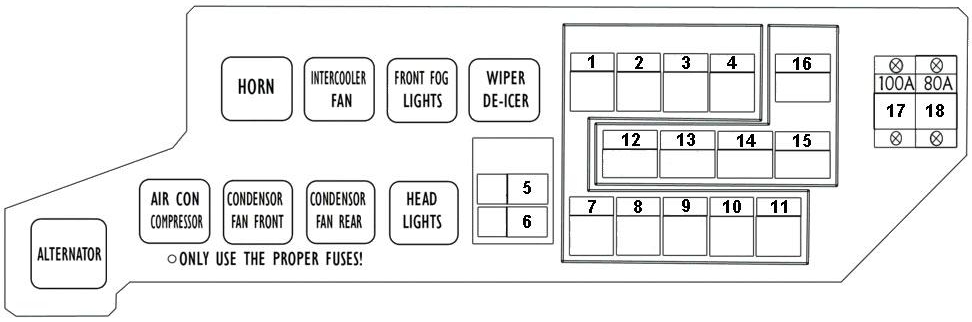

Схема

Назначение предохранителей

1	10А Дальний свет фар
2	10/15А Компрессор кондиционера
3	10А Габариты (левые) (модели с левым рулем)
3	15А Противотуманные фары (модели с правым рулем)
4	10А Габариты (правые для моделей с левым рулем)
5	10А Освещение салона
6	15А Магнитола, Розетка для подключения дополнительного оборудования
7	10А Стоп — сигналы
8	20/30А Электро вентилятор переднего конденсора
9	10/15А Электро вентилятор бокового конденсора
10	15А Подогреватель топливо проводов (модели с левым рулем)
10	15А Подогреватель щеток стеклоочистителя (модели с правым рулем)
11	10А Аварийная сигнализация
12	20А Промежуточный охладитель наддувочного воздуха
13	30А Электропривод стеклоподъемников, Центральный замок
14	50А Система ABS
15	40А Наружное освещение
16	30А Электропривод люка и шторок крыши
17	100А Генератор
18	80А Аккумулятор, батарея
