Митсубиси л200 предохранители и реле
Пикап Mitsubishi L200 4 го поколения выпускался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 году. В некоторых странах известен под названием Mitsubishi Triton. В нашем материале Вы найдёте описание предохранителей и реле Митсубиси л200 4 го поколения со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Блок в салоне

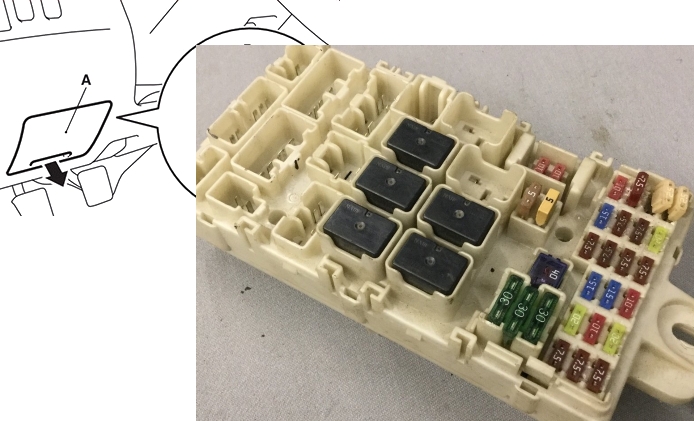

Находится в нижней части панели приборов со стороны водителя за защитной крышкой.
Расположение блока

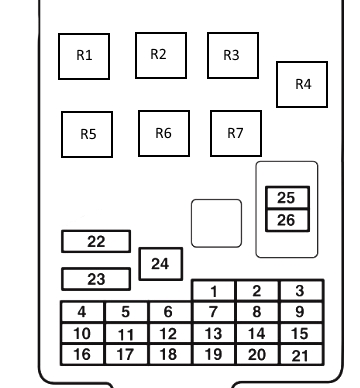

Схема
Описание предохранителей
| 1 | 7,5А Габаритные огни (слева) |
| 2 | 15А Прикуриватель |
| 3 | 10А Катушка зажигания |
| 4 | 7,5А Стартер |
| 5 | 20А Люк на крыше |
| 6 | 15А Розетка, Разъем для аксессуаров |
| 7 | 7,5А Габаритные огни (правые), ЭБУ кондиционера, выключатель ASC OFF, выключатель предупреждения о мертвых зонах, комбинированный счетчик, переключатель режимов движения, выключатель электрического стояночного тормоза |
| 8 | 7,5А Наружные зеркала |
| 9 | 7,5А ЭБУ двигателя и реле топливного насоса |
| 10 | 7,5А Блок управления |
| 11 | 10А Задний противотуманный фонарь |
| 12 | 15А Центральный замок, Диагностический разъем |
| 13 | 10А ЭБУ кондиционера, ЭБУ камеры, центральный светильник в салоне, переключатель на колонке, комбинированный прибор, лампа освещения двери, выключатель электрического стояночного тормоза, передний светильник в салоне, межсетевой интерфейсный блок управления, переключатель напоминания о ключе (ILL), ЭБУ KOS и OSS, управление освещением датчик, лампа освещения багажного отделения, мультидисплей, радио / проигрыватель компакт-дисков и задний дисплей |
| 14 | 15А Стекло очиститель заднего стекла |
| 15 | 7,5А Приборная панель, датчик предупреждения о мертвых зонах, блок управления предупреждением о просвете, подрулевой переключатель |
| 16 | 7,5А Реле компрессора кондиционера, реле вентилятора конденсатора кондиционера, реле вентилятора, контроллера нагревателя, реле заднего вентилятора, панель управления заднего охладителя, переключатель заднего вентилятора и реле обогревателя заднего стекла |
| 17 | 20А Подогрев сиденья |
| 18 | 10А Питание аксессуаров, Сборка контроллера нагревателя |
| 19 | 7,5А Наружные зеркала с подогревом |
| 20 | 20А Дворники |
| 21 | 7,5А Фонари заднего хода, Блок управления АКП, блок управления ETACS, многофункциональный дисплей, радио / проигрыватель компакт-дисков, задний комбинированный фонарь (задний), зеркало заднего вида в сборе и блок управления системой SRS |
| 22 | 30А Обогрев заднего стекла, Предохранитель №19, дроссельная катушка стеклянной антенны и обогреватель заднего стекла |
| 23 | 30А Реле электродвигателя вентилятора отопителя |
| 24 | 40А Сиденья с электроприводом |
| 25 | 10А Аудио система, Реле гнезда для аксессуаров, ETACS-ECU, мультидисплей, радио / проигрыватель компакт-дисков и задний дисплей |
| 26 | 15А Предохранитель № 13 и ETACS-ECU |
За работу прикуривателя и розеток питания отвечают предохранители под номерами 2 и 6, а так же реле под номером 2.
Обозначение реле
- R1 — Реле обогрева сидений
- R2 — Реле питания розеток дополнительного оборудования
- R3 — Реле задних противотуманных фар
- R4 — Реле топливного насоса
- R5 — Реле вентилятора
- R6 — Реле обогрева заднего стекла
- R7 — Резерв
Блоки под капотом
Основной блок

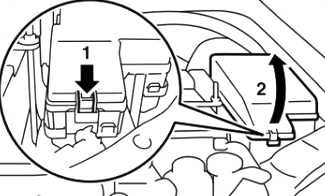

Расположен в левой части моторного отсека, недалеко от аккумулятора.

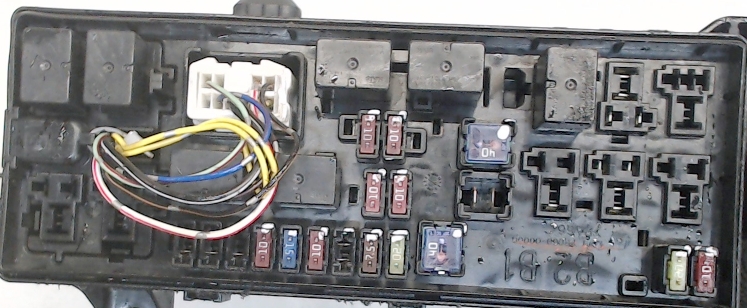

Фото — пример

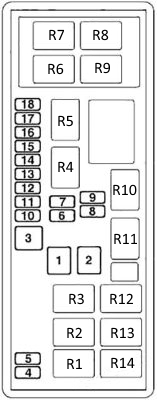

Схема
Назначение предохранителей
| 1 | Резерв |
| 2 | 40А Система электро привода окон |
| 3 | 40А Выключатель зажигания |
| 4 | 10А Компрессор кондиционера |
| 5 | 20А Двигатель вентилятора конденсатора |
| 6 | 10А Фара дальнего света (левая) |
| 7 | 10А Фара дальнего света (правая) |
| 8 | 10А Фара ближнего света (левая) |
| 9 | 10А Фара ближнего света (правая) |
| 10 | 20А Контроль двигателя |
| 11 | 7,5А Генератор переменного тока |
| 12 | 15А Стоп-сигналы |
| 13 | 10А Сигнал |
| 14 | 20А Автоматическая коробка передач |
| 15 | 10А Сигнальная лампа аварийной сигнализации |
| 16 | 15А Топливный насос |
| 17 | 15А Передние противотуманные фары |
| 18 | 20А Аудио усилитель |
Расшифровка реле
| R1 | Реле противотуманных фар |
| R2 | Реле электро двигателя вентилятора конденсатора |
| R3 | Резерв |
| R4 | Стартер |
| R5 | Реле звукового сигнала |
| R6 | Подогреватель линии топливо подачи |
| R7 | АКПП |
| R8 | Главное реле системы впрыска |
| R9 | Эл. маг. муфты компрессора кондиционера |
| R10 | Ближний свет фар |
| R11 | Дальний свет фар |
| R12 | Реле электро приводов стекло подъемников |
| R13 | Омыватель фар |
| R14 | Резерв |
Дополнительные блоки
В зависимости от года выпуска и уровня оснащение возможно расположение дополнительных блоков в моторном отсеке Митсубиси Л200.
Блок возле АКБ
Рядом с аккумулятором находится блок предохранителей выполненный в виде плавких вставок.

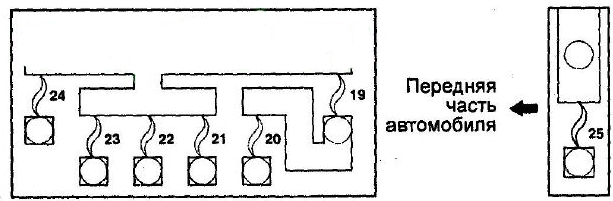

Схема
Описание
| 19 | 120А Генератор |
| 20 | 100А Предохранители (№4, 5) располагающиеся в монтажном блоке в моторном отсеке; предохранители (№5, 6, 11, 12, 17, 18, 22, 23, 26) и плавкая вставка (№24) располагающиеся в монтажном блоке в салоне |
| 21 | 30А Блок управления (ABS или ASC) |
| 22 | 50А Реле неисправности системы ABS; блок управления системы ASC |
| 23 | 120А Плавкие вставки (№2, 3) и предохранители (№10, 11, 12, 13, 14, 15, 16, 17, 18) располагающиеся в монтажном блоке в моторном отсеке |
| 26 | 50А Подогревателя линии топливо подачи; подогреватель охлаждающей жидкости |
Блок возле правой стоки
В нём могут крепится следующие реле: Реле электродвигателя насоса ABS и Реле неисправности системы ABS
Блок рядом с двигателем
Устанавливается преимущественно на дизельных моделях. Тут находятся реле отвечающие за подогрев дополнительного электрического отопителя.
