Москвич 3 предохранители и реле
Новый Москвич 3 спроектирован на платформе JAC JS4 и производился в 2022, 2023, 2024, 2025, 2026 году и по настоящее время. В нашей публикации вы найдёте описание предохранителей и реле Москвич 3 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

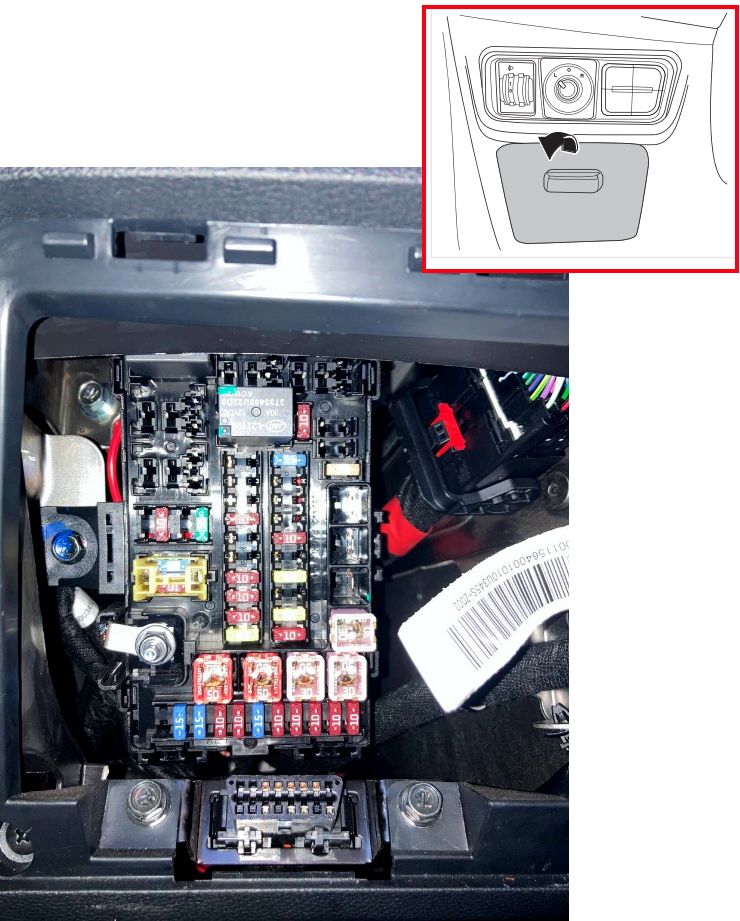

В салоне автомобиля блок с предохранителями и реле расположен под панелью приборов за защитной крышкой.

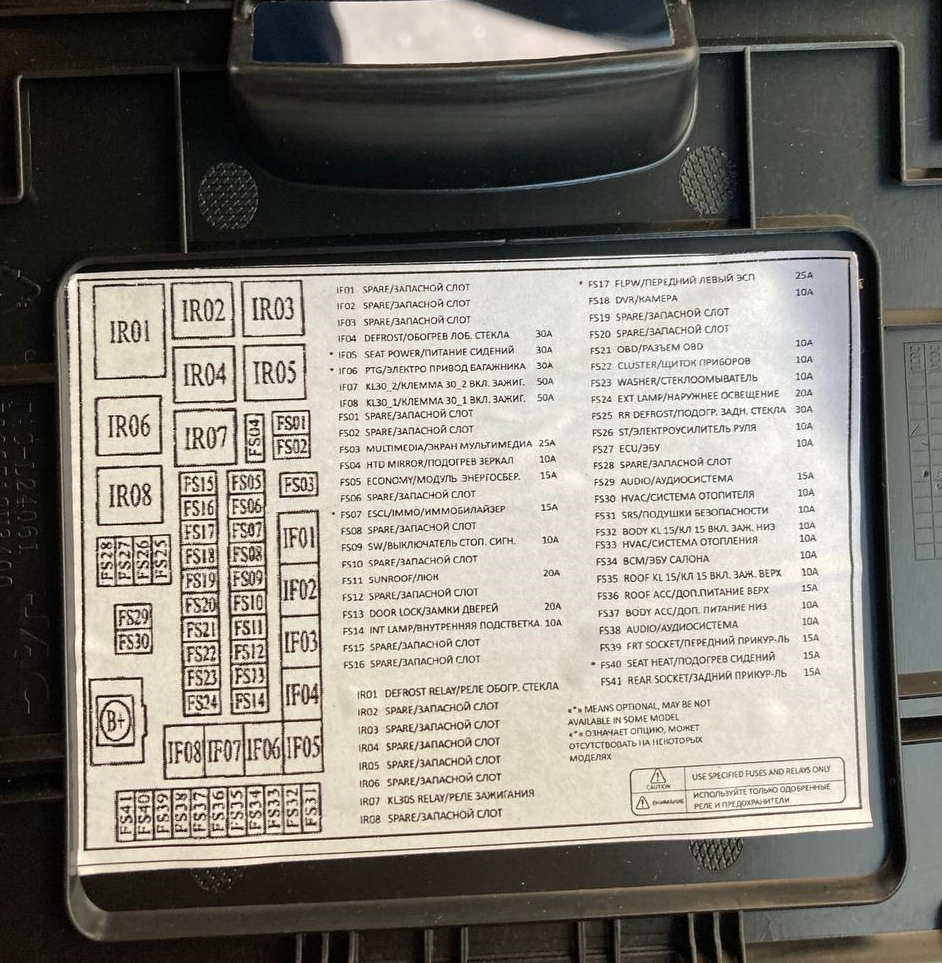

Пример схемы с обратной стороны крышки блока.

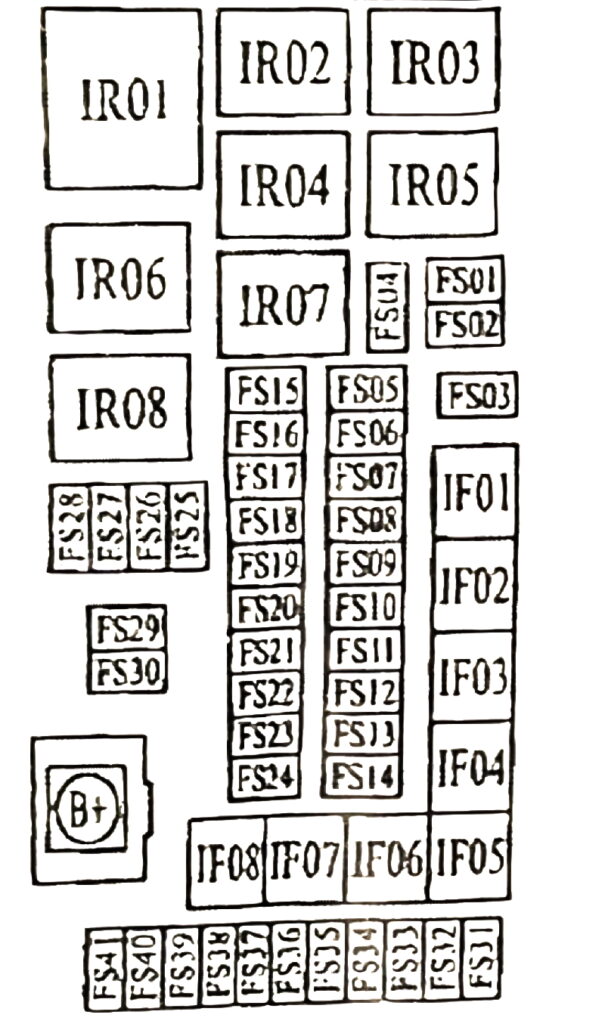

Схема
Описание предохранителей
| IF01 | Запасной слот |
| IF02 | Запасной слот |
| IF03 | Запасной слот |
| IF04 | 30А Обогрев лобового стекла |
| IF05 | 30А Питание сидений |
| IF06 | 30А Электро привод багажника |
| IF07 | 50А Клемма 30_2 вкл. Зажигания |
| IF08 | 50А Клемма 30_1 вкл. Зажигания |
| FS01 | Запасной слот |
| FS02 | Запасной слот |
| FS03 | 25А Экран мультимедиа |
| FS04 | 10А Подогрев зеркал |
| FS05 | 15А Модуль энергосбер. |
| FS06 | Запасной слот |
| FS07 | 15А Иммобилайзер |
| FS08 | Запасной слот |
| FS09 | 10А Выключатель стоп сигналов |
| FS10 | Запасной слот |
| FS11 | 20А Люк |
| FS12 | Запасной слот |
| FS13 | 20А Замки дверей |
| FS14 | 10А Внутренняя подсветка |
| FS15 | Запасной слот |
| FS16 | Запасной слот |
| FS17 | 25А Передний левый ЭСП |
| FS18 | 10А Камера |
| FS19 | Запасной слот |
| FS20 | Запасной слот |
| FS21 | 10А Разъем OBD |
| FS22 | 10А Щиток приборов |
| FS23 | 10А Стеклоомыватель |
| FS24 | 20А Наружное освещение |
| FS25 | 30А Подогрев заднего стекла |
| FS26 | 10А Электроусилитель руля |
| FS27 | 10А ЭБУ |
| FS28 | Запасной слот |
| FS29 | 15А Аудиосистема |
| FS30 | 10А Система отопителя |
| FS31 | 10А Подушки безопасности |
| FS32 | 10А Кл 15 вкл. заж. низ |
| FS33 | 10А Система отопления |
| FS34 | 10А ЭБУ салона |
| FS35 | 10А Кл 15 вкл. заж. Верх |
| FS36 | 15А Дополнительное питание верх |
| FS37 | 10А Дополнительное питание низ |
| FS38 | 10А Аудиосистема |
| FS39 | 15А Передний прикуриватель |
| FS40 | 15А Подогрев сидений |
| FS41 | 15А Задний прикуриватель |
За работу прикуривателя отвечают предохранители FS39 и FS40 на 15А.
Назначение реле
| IR01 | Реле обогрева стекла | |
| IR02 | Запасной слот | |
| IR03 | Запасной слот | |
| IR04 | Запасной слот | |
| IR05 | Запасной слот | |
| IR06 | Запасной слот | |
| IR07 | Реле зажигания | |
| IR08 | Запасной слот | |
Блок под капотом

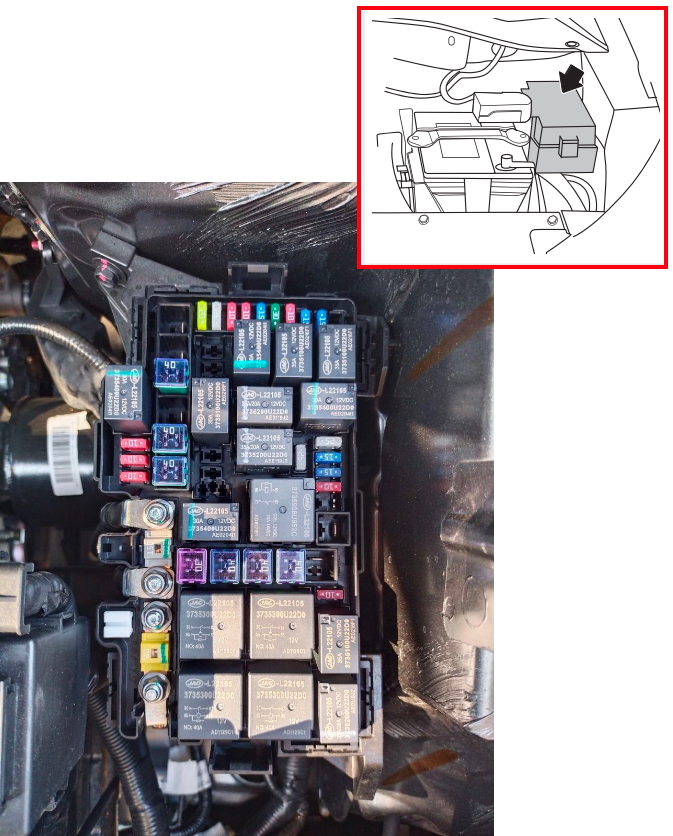

В моторной отсеке, с левой стороны, около аккумулятора расположен ещё один блок с предохранителями и реле. Для доступа надо убрать защитную крышку.

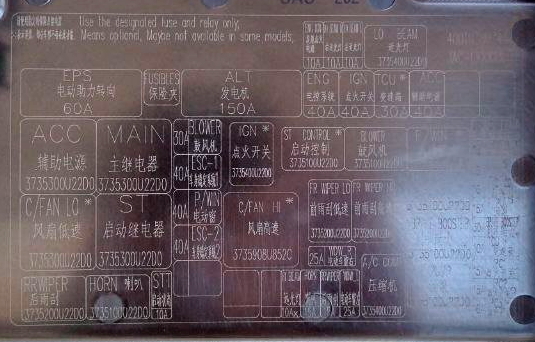

Сверяйте назначение элементов со совей схемой на обратной стороне защитной крышки.
Обозначение
- HORN — Сигнал
- ST — Стартер
- FAN — Вентилятор (LO — низкая скорость / Hi — высокая)
- С/FAN — Вентилятор кондиционера
- WIPER — Очиститель стекал (RR — задний / FR — передний)
- FUEL PUMP — Топливный насос
- MAIN — Главный
Пример доступа к блоку у нас в видео на канале.
Знаете как сделать материал лучше — пишите в комментарии.
