Ниссан Альмера Классик все предохранители и реле

Одни относят Nissan Almera Classic к третьему поколению альмера, другие к рестайлинговой модели 2 го поколения. В обоих вариантах есть своя правда. Так как она создана на платформе предыдущего поколения, но имеет доработанный кузов с маркировкой B10 и измененную систему подвески. Разрабатывалась специально для России. Годы выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. Мы предлагаем ознакомится с описанием блоков предохранителей и реле ниссан альмера классик, а так же их фотографиями, схемами и расшифровкой элементов.

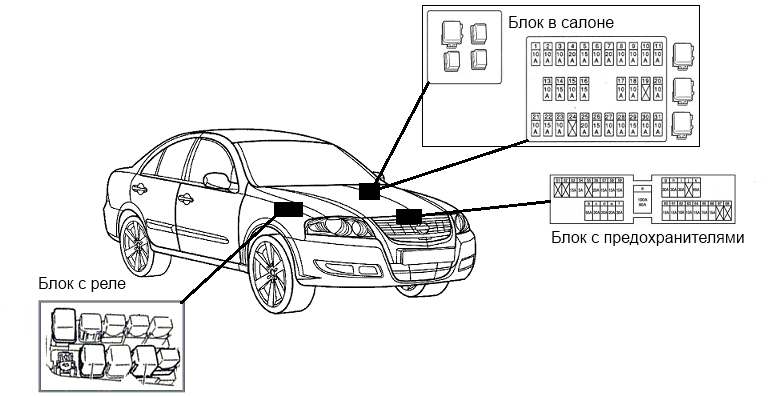

Места расположения блоков

В данной модели предусмотрены 3 блока с предохранителями и реле. Основной находится в салоне, два других в моторном отсеке.

Схема

Блок в салоне альмера классик

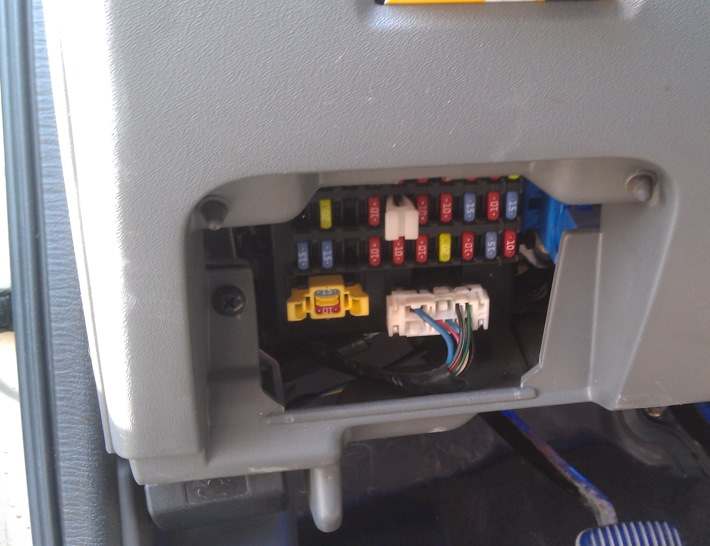

Он расположен в панели приборов с левой стороны, за небольшим ящиком.

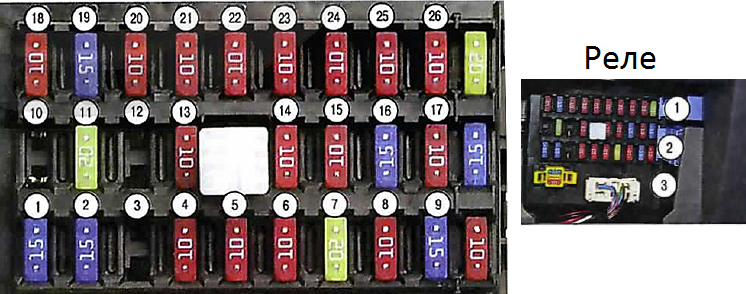

Схема

Описание

1	15А Электродвигатель отопителя
2	15А Электродвигатель отопителя
3	Резерв
4	10А Указатели поворота
5	10А Комбинация приборов и фонари света заднего хода
6	10А Анти блокировочная система тормозов
7	20А Стеклоочистители
8	10А Обогрев передних сидений
9	15А Топливный насос
10	10А Дополнительные потребители
11	20А Обогрев заднего стекла
12	Резерв
13	10А Фары
14	10А Форсунки системы впрыска топлива
15	10А Комбинация приборов, часы
16	15А Прикуриватель
17	10А Наружные зеркала заднего вида
18	10А Плафон освещения салона
19	15А Замки дверей
20	10А Стоп-сигналы
21	10А Автомагнитола
22	10А Система управления двигателем
23	10А Подушки безопасности
24	10А Кондиционер
25	10А Система управления автоматической коробкой передач
26	10А Система зажигания

За прикуриватель отвечает предохранитель номер 16 на 15А.

Реле лицевой части

1. реле стеклоподъемников;
2. реле заднего противотуманного фонаря;
3. реле центрального замка

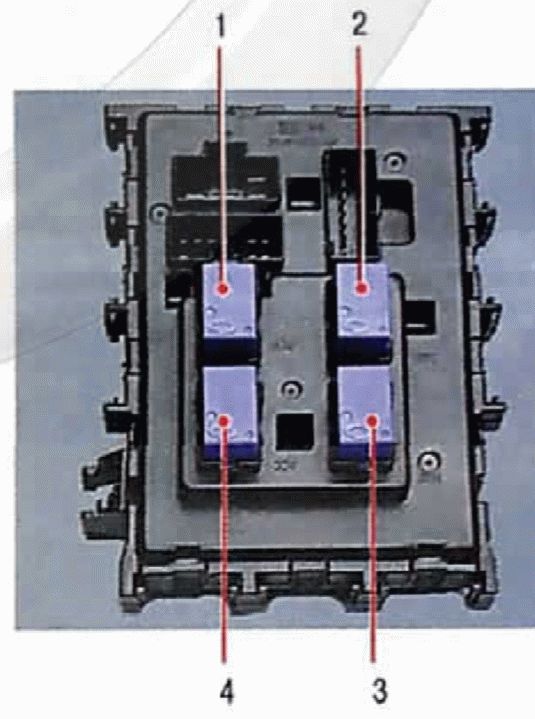

Реле тыльной стороны

1. реле системы кондици­онирования;
2. 1-е реле зажигания;
3. 2-е реле за­жигания;
4. реле дополнительного оборудования.

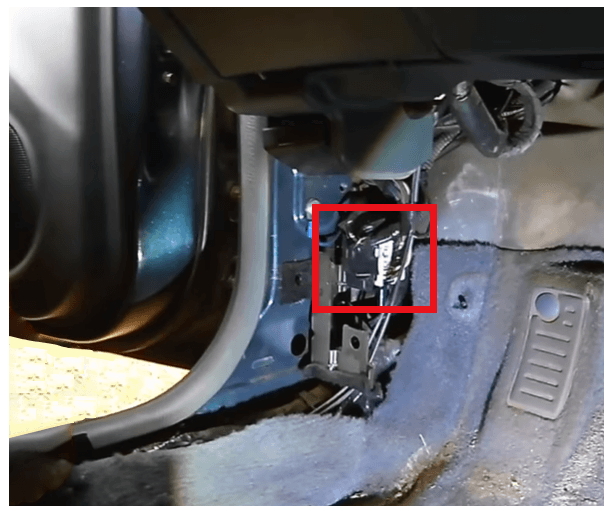

Дополнительный блок с реле установлен под панелью приборов, на левой стойке.

Схема

Тут могут устанавливаться следующие элементы защиты:

• Реле Габаритных огней (габаритов)
• Реле подогрева / обогрева зоны для щеток стеклоочистителя (дворников)
• Реле экономии заряда аккумулятора
• Реле ACC2 (доп. потребители электроэнергии)

За ним будет расположена ещё колодка с Реле Бензонасоса (сверху) и Реле обогрева/подогрева заднего стекла (снизу).

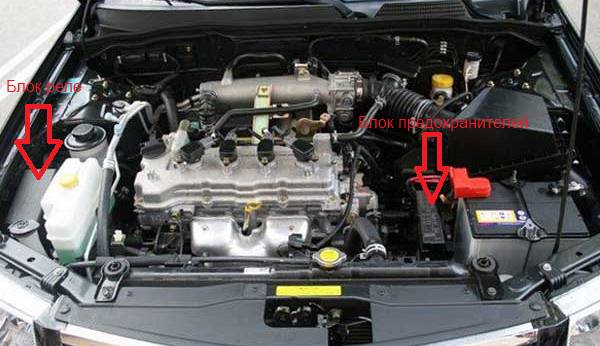

Предохранители и реле под капотом

Блок с предохранителями

Он расположен с левой стороны от аккумуляторной батареи. На крышке будет нанесена актуальная схема с описанием.

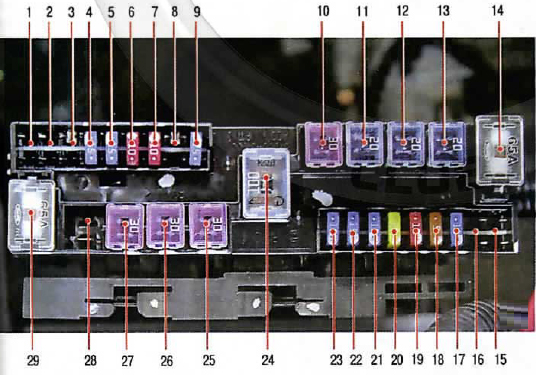

Общая схема

Назначение

1. Резерв
2. Резерв
3. Резерв
4. 15А Звуковой сигнал
5. 15А Дроссельная заслонка
6. 10А Габаритные огни
7. 10А Система управления двигателем
8. Резерв
9. 15А Катушки зажигания
10. 30А Цепь замка зажигания
11. 20А Антиблокировочная система тормозов
12. 20А Антиблокировочная система тормозов
13. 20А Антиблокировочная система тормозов
14. 65А 1-й главный предохранитель
15. Резерв
16. Резерв
17. 15А Обогрев ветрового стекла
18. 5А Антиблокировочная система тормозов
19. 10А Задний противотуманный фонарь
20. 20А Комбинация приборов
21. 15А Противотуманные фары
22. 15А Дальний свет фар
23. 15А Ближний свет фар
24. 100А Генератор
25. 30А 1-й электродвигатель вентилятора радиатора
26. 30А 2-й электродвигатель вентилятора радиатора
27. 30А Стеклоподъёмник
28. Резерв
29. 65А 2-й главный предохранитель

Количество элементов и их номинал может отличатся от данной информации и зависит от года выпуска и электро оснащенности вашей альмеры классик.

Блок с реле

Он находится возле правого крыла машины, рядом с бочком омывающей жидкости.

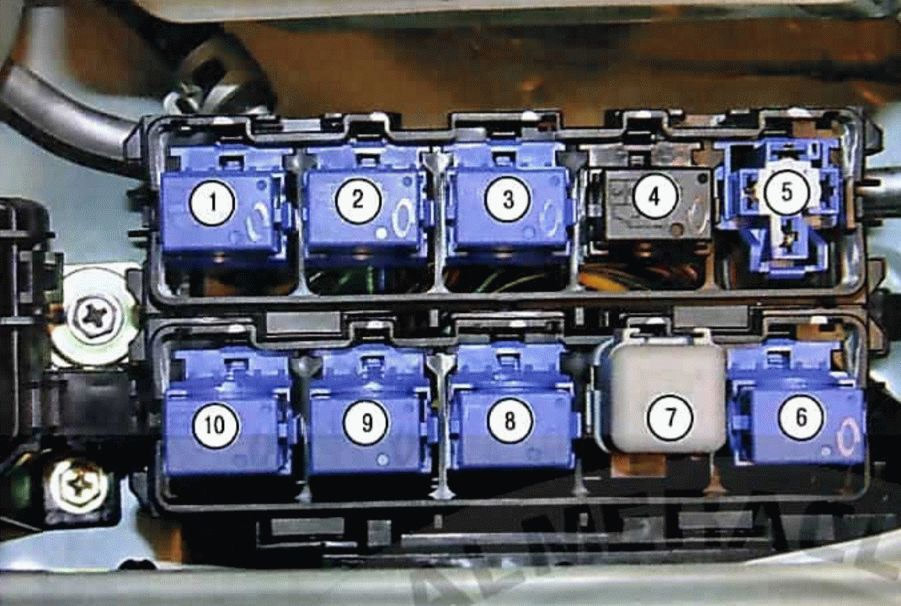

Фото — схема

Расшифровка

1	Реле ближнего света фар
2	Реле противоугонной сигнализации
3	Реле дальнего света фар
4	2-е реле вентилятора радиатора
5	Диагностический разъем ABS
6	1-е реле вентилятора радиатора
7	Реле звукового сигнала
8	Реле кондиционера
9	Реле автоматической коробки передач
10	3-е реле вентилятора радиатора



Не та модель или не те схемы? Узнайте больше тут либо задавайте вопросы в комментариях.
