ПАЗ 3205, 32053, 32054, 4234 — предохранители, реле и электросхема, схема, где находятся

Паз 3205 базовый автобус малого класса, который выпускается с 1989 года по настоящее время как с дизельными, так и бензиновыми двигателями в различных модификациях и рестайлинговых версиях, таких как Паз 32053, Паз 32054 и Паз 4234. В данной статье мы представим описание предохранителей и реле Паз со схемами блоков и местами их расположения. В заключении предложим скачать электрические схемы электрооборудования паз 32053.

Назначение элементов в блоках может отличаться от представленного и зависит от года выпуска и модификации Вашего Паз. Сверяйте назначение со своей схемой на обратной стороне защитной крышки либо иной технической документацией.

Блок «силовых» предохранителей

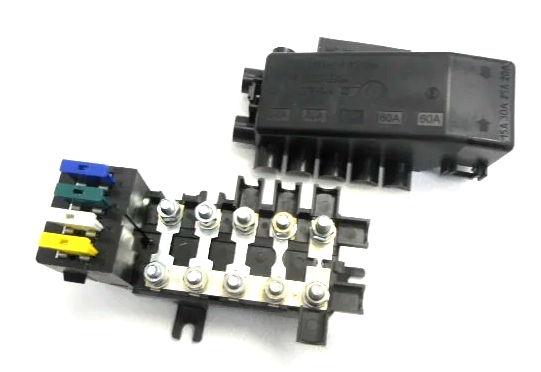

Блок силовых предохранителей выполненный в виде плавких вставок высокой мощности БПР-5-4, расположенный в ящике АКБ с правой стороны. Может включать дополнительные обычные предохранители, с левой стороны блока.

Общая схема

Описание

90А Генератор
40А Габаритные фонари
60А Блок предохранителей, фары, зажигание
60А Блок предохранителей
20А АБС
25А Подогреватель
10А Аварийный режим
10А Розетка ящика АКБ

Блоки реле

Блок в моторном отсеке

Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.

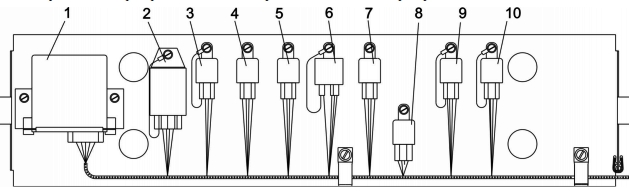

Схема

Расшифровка

реле поворотов и аварийной сигнализации
реле заднего противотуманного фонаря
реле ближнего света фар
реле дальнего света фар
реле сигналов торможения
реле аварийной сигнализации
реле звукового сигнала
реле противотуманных фар
реле отключения АКБ
реле отключения возбуждения генератора

Отдельно размещается реле разгрузки цепи возбуждения генератора — около самого генератора.

Блок в салоне

Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.

Блоки предохранителей

Находятся под панелью приборов.

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

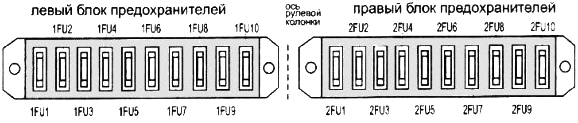

Схема

Назначение

Левый блок

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой «Дальний свет»
2FU6	8А Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет»
2FU7	8А Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

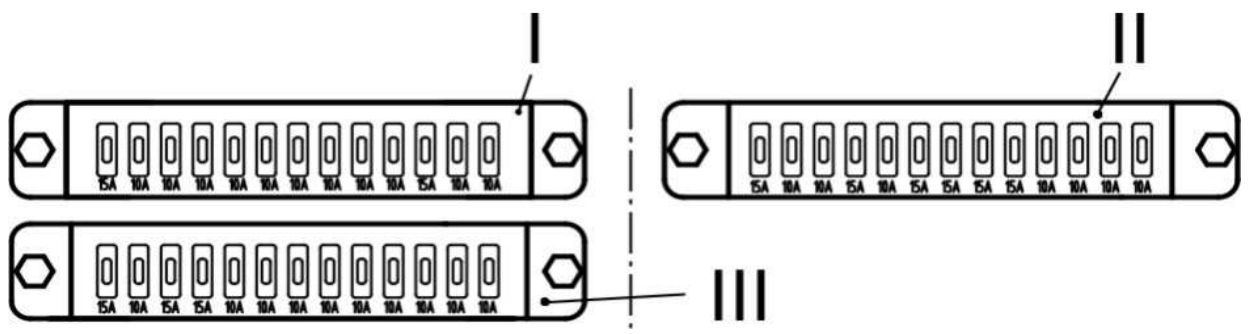

Схема

I – с 1FU1 по 1FU13; II — с 2FU1 по 2FU13; III — с 3FU1 по 3FU13

Обозначение

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная «Дальний свет»
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера
