Пежо 508 — предохранители и их назначение
Peugeot 508 заменил сразу 2 модели: 407 и 607 в серийной линии. Выпускался данный автомобиль первого поколения в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. В данном материале мы представим описание предохранителей Пежо 508 со схемами блоков. Покажем их расположение и выделим предохранитель отвечающий за прикуриватель, а в конце предложим для скачивания руководство по эксплуатации.
Блок предохранителей под капотом

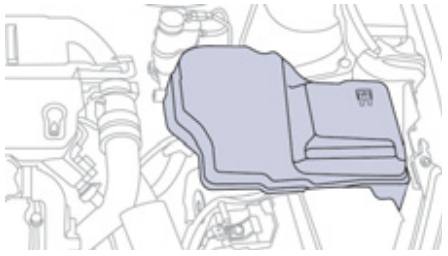

В моторной отсеке блок с предохранителями находится с левой стороны возле аккумуляторной батареи.

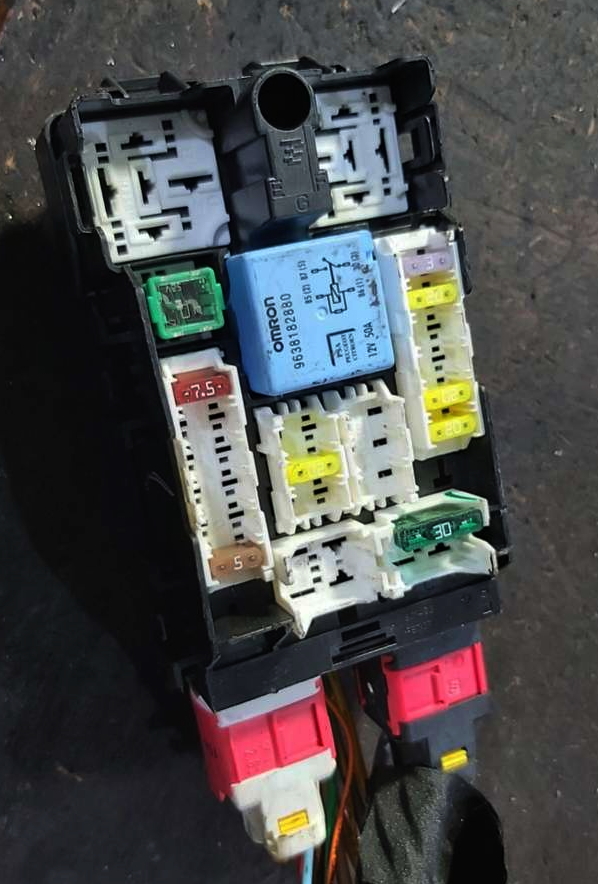

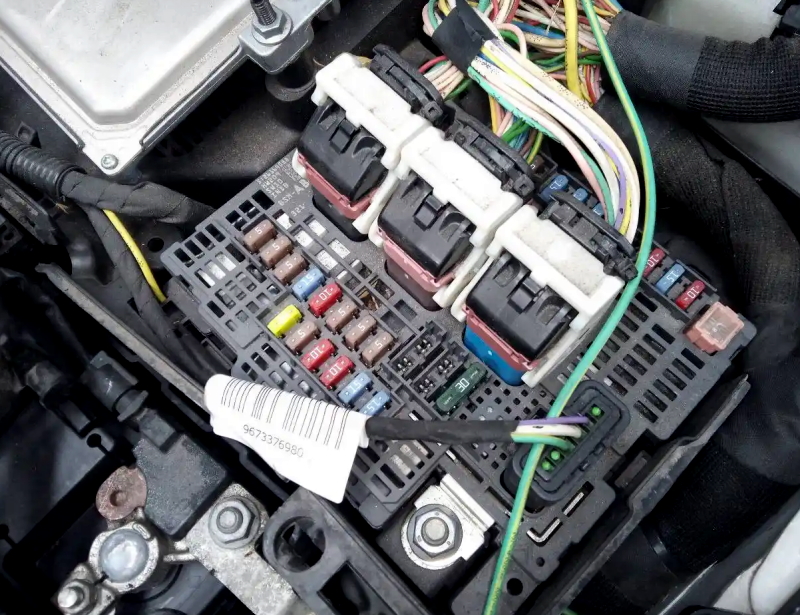

Фото пример исполнения

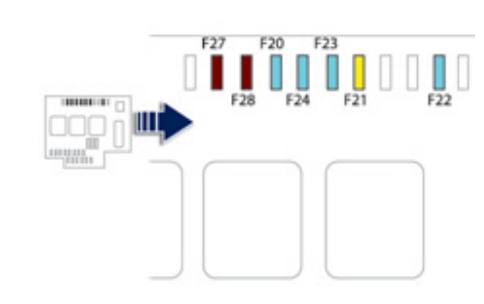

Общая схема
Описание
- F20 15А Насос омывателя переднего и заднего стекол.
- F21 20А Насос омывателя фар.
- F22 15А Звуковой сигнал.
- F23 15А Правая фара дальнего света.
- F24 15А Левая фара дальнего света.
- F27 5А Управление левой фарой.
- F28 5А Управление правой фарой.
Так же не забудьте проверить плавкие предохранители на аккумуляторной батарее.
Предохранители в салоне пежо 508
Основной блок в приборной панели

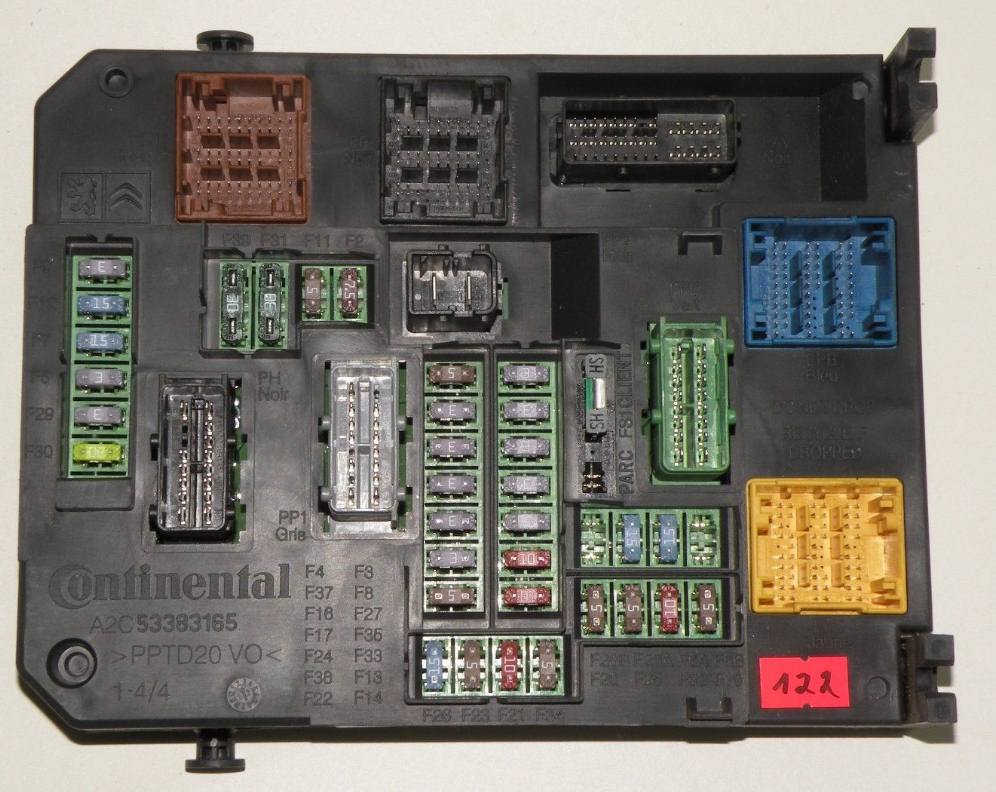

Фото — схема блока

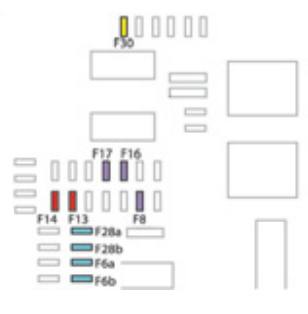

Схема
Назначение элементов
- F6 A или B 15А Автомагнитола.
- F8 3А Охранная сигнализация.
- F13 10А Передний прикуриватель.
- F14 10А Передняя розетка 12 В.
- F16 3А Задний плафон, индивидуальные светильники.
- F17 3А Передний плафон, косметическое зеркало.
- F28 A или B 15А Автомагнитола.
- F30 20А Очиститель заднего стекла.
- F32 10А Усилитель аудиосистемы.
В случае не работы прикуривателя либо розетки, проверьте предохранителе номер 13 и 14. На схеме выделены красным цветом.
Предохранители в перчаточном ящике

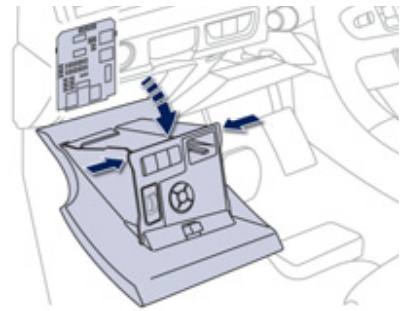

Еще один блок находится в бардачке. Для доступа к нему откройте перчаточный ящик и потяните за защитную крышку.
Фото
Схема
Расшифровка
- F3 15А Панель стеклоподъемника водителя, розетка 12 В на задних сиденьях
- F4 15А Розетка 12 В в багажнике.
- F5 30А Задний импульсный стеклоподъемник.
- F6 30А Передний импульсный стеклоподъемник.
- F11 20А Блок цепи буксирного устройства.
- F12 20А Усилитель аудиосистемы.
- F15 20А Потолочная шторка панорамной стеклянной крыши (SW)
- F16 5А Плата стеклоподъемника водителя.
Руководство эксплуатации пежо 508
Больше информации про ремонт и обслуживание peugeot 508 можете получить в инструкции по эксплуатации: «скачать»
А если вам есть что добавить к описаниям схемы, мы будем рады Вашим комментариям.
