Предохранители BMW 1 (2004 — 2012) E81, E82, E87, E88
BMW E81, E82, E87, E88 представляет 1 поколение BMW 1 серии, которое выпускались в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 годах. Мы предлагаем Вам ознакомится с местами расположения всех электронных блоков управления, описанием предохранителей и реле БМВ 1 (E81, E82, E87, E88) со схемами блоков и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Расположение блоков

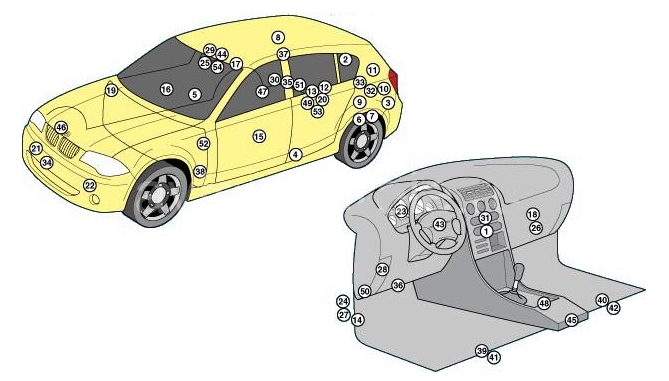

Общая схема расположение электронных блоков управления
Обозначение
| 1 | Блок управления кондиционером — за панелью управления отопителем |
| 2 | Блок управления выбором антенны — под задним сиденьем |
| 3 | Усилитель сигнала антенны — телефон — левая часть багажного отделения |
| 4 | Боковой датчик удара, со стороны водителя – нижняя часть центральной стойки |
| 5 | Боковой датчик удара, со стороны пассажира- нижняя часть центральной стойки |
| 6 | Датчик наклона автомобиля (противоугонная система)- в звуковом сигнале противоугонной системы |
| 7 | Звуковой сигнал противоугонной системы — за накладкой задней левой колесной арки |
| 8 | Датчик изменения объема (противоугонная система) — на потолочной панели |
| 9 | Блок управления аудиосистемой (DAB) — багажное отделение, под полом |
| 10 | Усилитель выходного сигнала аудиосистемы — левая часть багажного отделения |
| 11 | Подавитель помех (аудиосистема) – задняя стойка |
| 12 | Аккумуляторная батарея — под полом багажного отделения |
| 13 | Датчик состояния аккумуляторной батареи – на аккумуляторной батарее |
| 14 | Диагностический разъем |
| 15 | Блок управления электро оборудованием двери водителя |
| 16 | Блок управления электро оборудованием двери пассажира |
| 17 | Блок управления топливным насосом (если есть) – за правой поддержкой на подушке заднего сиденья |
| 18 | Блок предохранителей /реле, приборная панель — за вещевым ящиком |
| 19 | Блок предохранителей /реле, резонатор системы впуска |
| 20 | Блок предохранителей /реле, аккумуляторная батарея (Valve tronic/система управления дизельным двигателем/ дополнительный электрический обогреватель/распределение питания) – предохранители нельзя заменить по отдельности |
| 21 | Звуковой сигнал 1 — за бампером |
| 22 | Звуковой сигнал 2 — за бампером |
| 23 | Блок управления комбинацией приборов |
| 24 | Реле указателей поворотов /аварийной сигнализации — в многофункциональном блоке управления 2 |
| 25 | Датчик света |
| 26 | Многофункциональный блок управления 1 – прикреплен к блоку предохранителей/ реле приборной панели-функции: Система кондиционирования, центральный замок, электропривод стеклоподъемников, омыватели фар, обогреватели зеркал заднего вида на дверях, обогреватели форсунок омывателя лобового стекла, омыватель заднего стекла, солнцезащитная шторка, омыватели лобового стекла |
| 27 | Многофункциональный блок управления 2- функции: Центральный замок, электропривод стеклоподъемников, противотуманные фары, фары, адаптивные фары, корректор фар, обогреватели зеркал заднего вида на дверях, указатели поворота/аварийная сигнализация, подсветка комбинации приборов, задние фонари, фонари заднего хода |
| 28 | Многофункциональный блок управления 3 — за приборной панелью — функции: Противоугонная система, центральный замок, иммобилайзер, стартер, амок рулевой колонки |
| 29 | Многофункциональный блок управления 4 — функции: Противоугонная система, лампы освещения салона, люк |
| 30 | Многофункциональный блок управления 5 — багажное отделение, под полом (справа) — функции: Система дистанционного управления центральным замком и запуска двигателя |
| 31 | Мультимедийный блок управления |
| 32 | Блок управления навигационной системой |
| 33 | Приемник навигационной системы |
| 34 | Датчик температуры окружающего воздуха |
| 35 | Блок управления системы парковки — багажное отделение, подполом (справа) |
| 36 | Динамик системы парковки, передний — под приборной панелью |
| 37 | Динамик системы парковки, задний — правая часть багажного отделения |
| 38 | Блок управления усилителем рулевого управления – активное управление — сзади арки левого переднего колеса |
| 39 | Блок 1 управления регулировкой сиденья — под сиденьем водителя |
| 40 | Блок 2 управления регулировкой сиденья — под сиденьем пассажира |
| 41 | Блок управления подогревом сиденья водителя – под сиденьем |
| 42 | Блок управления подогревом сиденья пассажира – под сиденьем |
| 43 | Блок управления электро оборудованием рулевой колонки |
| 44 | Блок управления электроприводом люка |
| 45 | Электронный блок управления SRS |
| 46 | Датчик высоты положения кузова (правый передний) |
| 47 | Датчик высоты положения кузова (правый задний) |
| 48 | Блок управления многофункциональным переключателем — i-drive |
| 49 | Блок телематики — багажное отделение, под полом |
| 50 | Приемопередатчик телефона — Bluetooth — под приборной панелью |
| 51 | Блок управления электрооборудованием прицепа -багажное отделение, под полом (справа) |
| 52 | Электронный блок управления КПП — на коробке переключения передач |
| 53 | Блок системы голосовой активации- багажное отделение, подполом |
| 54 | Датчик дождя (очиститель лобового стекла) |
Блок предохранителей и реле

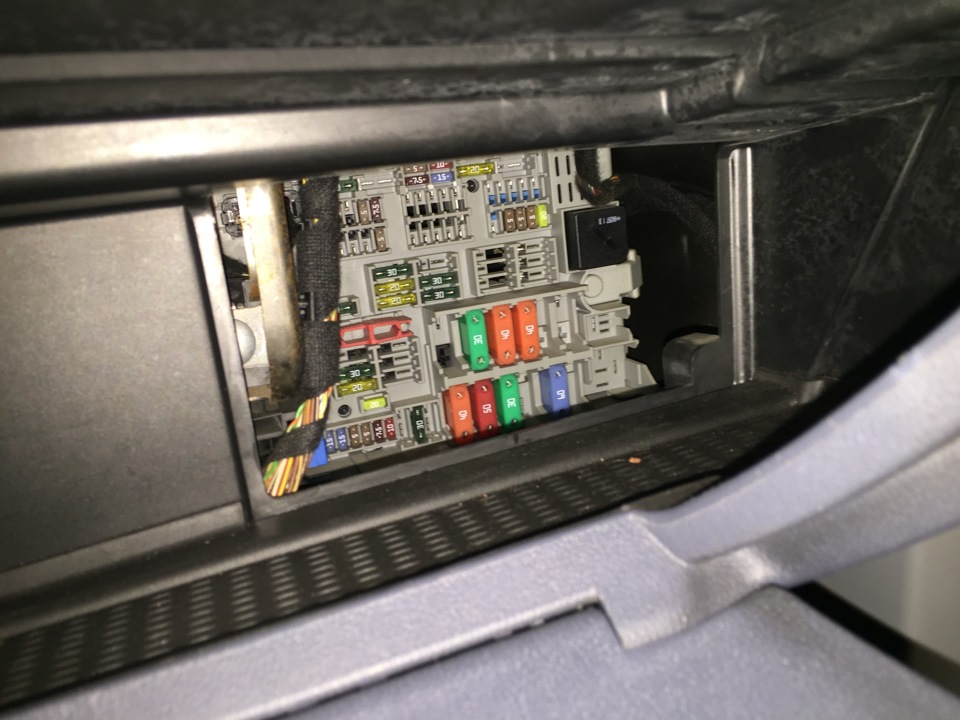

Главный блок с предохранителями и реле находится за бардачком, его еще называю ящиком для перчаток. Для доступа надо убрать защитную крышку. Подробнее смотри в видео в конце статьи.

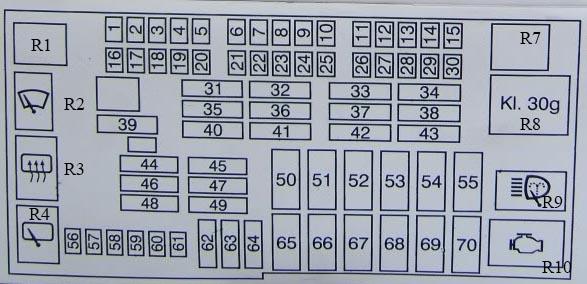

Схема блока предохранителей
Описание
| R1 | Электродвигатель электродвигателя стеклоочистителя ветрового стекла 2 (входит в блок предохранителей / релейную пластину) |
| R2 | Электродвигатель электродвигателя стеклоочистителя 1 |
| R3 | Реле заднего стекла |
| R4 | Реле стеклоочистителя заднего стекла |
| R5 | Реле топливного насоса (FP) (в корпусе плавкого предохранителя / реле) — если установлено |
| R6 | Реле отключения цепи 2 (в корпусе плавкого предохранителя / реле) — если установлено |
| R7 | Реле главного выключателя зажигания (в корпусе плавкого предохранителя / реле) |
| R8 | Реле отключения цепи 1 |
| R9 | Реле насоса омывателя фары |
| R10 | Реле насоса вторичного воздуха (AIR) |
| F1 | — |
| F2 | (5A) Зеркало заднего вида с автоматическим затемнением |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления 3 |
| F5 | (7,5A) Многофункциональный модуль управления 4 |
| F6 | Не используется (^ 08/05) |
| F7 | — |
| F8 | (5A) Аудио аппаратура CD-чейнджер |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | (20A) Многоцелевой модуль |
| F13 | (5A) Модуль управления модулем сборки-i-drive |
| F14 | — |
| F15 | — |
| F16 | (15А) Horn-RH |
| F17 | (5A) Навигационная система |
| F18 | (5A) Аудиосистема CD-чейнджер (^ 11/04) |
| F19 | (7,5A) Сигнализация, вход без ключа |
| F20 | (5A) Контроль динамической устойчивости |
| F21 | (7,5A) Модуль управления дверью — со стороны водителя, электрическое зеркало заднего вида со стороны пассажира |
| F22 | — |
| F23 | (10A) Навигационная система, телевизионный тюнер |
| F24 | — |
| F25 | — |
| F26 | (10A) Телематика |
| F27 | (5A) Модуль управления дверью — сторона водителя, телефон |
| F28 | (5A) Многофункциональный модуль управления 4, модуль управления стоянки |
| F29 | (5A) Подогрев передних сидений |
| F30 | (20A) Зарядное гнездо, прикуриватель |
| F31 | (30A) Контроль динамической устойчивости (^ 08/05) |
| F32 | (30A) Электрические сиденья, подогрев передних сидений |
| F33 | (30A) Электрическое сиденье-пассажирское |
| F34 | (30A) Усилитель аудиоустройства |
| F35 | (20A) Топливный насос (FP) H08 / 05) |
| F36 | (30A) Многофункциональный модуль управления 2 |
| F37 | — |
| F38 | Не используется (^ 08/05) |
| F39 | (30A) Электродвигатель электродвигателя стеклоочистителя |
| F40 | (20A) Аудиосистема (^ 08/05) |
| F41 | (30A) Многофункциональный модуль управления 2 |
| F42 | (30A) Электропривод |
| F43 | (30A) Омыватели фар |
| F44 | (30A) Модуль управления прицепом |
| F45 | (20A) Разъем для прицепа (^ 08/05) |
| F46 | (40A) Подогрев заднего стекла |
| F47 | Не используется (^ 08/05) |
| F48 | (20A) Система мойки / очистки заднего стекла |
| F49 | (30A) Подогрев переднего пассажира |
| F50 | — |
| F51 | (50A) Многофункциональный управляющий модуль 3 |
| F52 | (50A) Многофункциональный модуль управления 2 |
| F53 | (50A) Многофункциональный модуль управления 2 |
| F54 | (60A) Управление двигателем |
| F55 | — |
| F56 | (15A) Центральный замок |
| F57 | (15A) Центральный замок |
| F58 | (7,5A) Разъем Datalink (DLC), модуль управления измерительной аппаратурой |
| F59 | (5A) Модуль управления функцией рулевой колонки |
| F60 | (7,5A) Кондиционер (AC) |
| F61 | (10А) Багаж, лампа перчаточного ящика, многофункциональный дисплей |
| F62 | (30А) Задние электрические стеклоподъемники |
| F63 | (30A) Многофункциональный модуль управления |
| F64 | (30A) Задние электрические стеклоподъемники |
| F65 | (40A) Управление динамической стабильностью |
| F66 | (50A) Подогреватель топливного фильтра — Дизель |
| F67 | (50A) Обогреватель / кондиционер (AC) |
| F68 | — |
| F69 | (50A) Двигатель вентилятора охлаждающей жидкости двигателя |
| F70 | (50A) Впрыск вторичного воздуха (AIR), если он установлен |

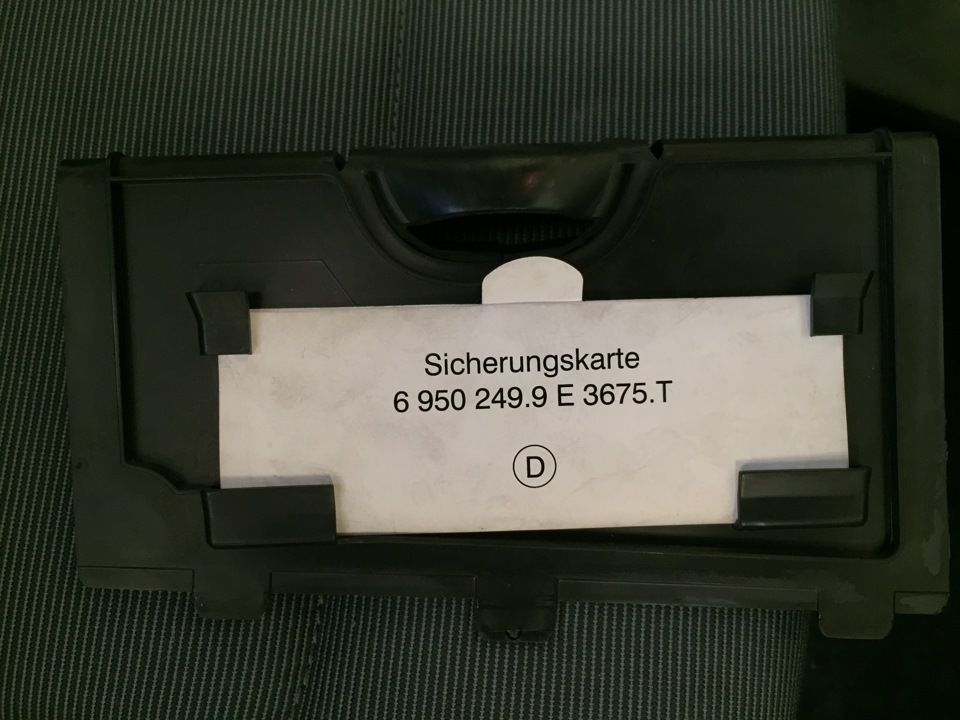

Точное описание блоков представлено в специальной брошюре, находящееся в защитной двери.

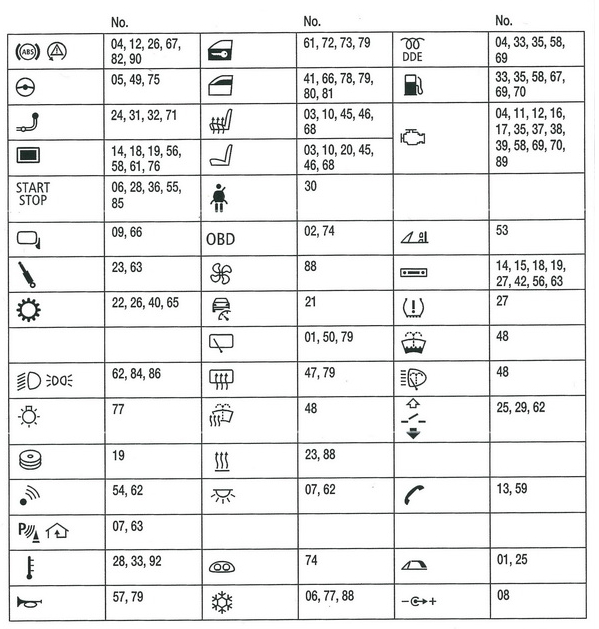

Фото пример схемы

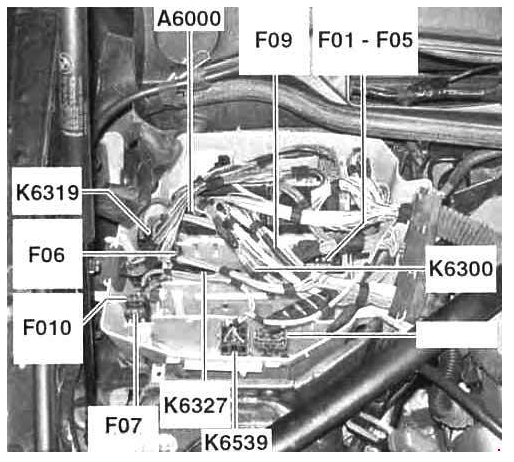

Блок управления двигателем
В моторном отсеке с правой стороны может устанавливаться блок управления двигателем, в котором могут находится некоторые предохранители и реле.
Назначение предохранителей и реле может отличатся от представленного и зависти от типа двигателя и года выпуска.
Схема
Назначение
Предохранители
| F01 | 30A Катушка зажигания цил. 1 |
| Катушка зажигания цил. 2 | |
| Катушка зажигания цил. 3 | |
| Катушка зажигания цил. 4 | |
| Катушка зажигания цил. 5 | |
| Катушка зажигания цил. 6 | |
| Помехоподавляющий конденсатор катушек зажигания | |
| F02 | 30A Термостат системы с программируемым охлаждением |
| Электронасос охлаждающей жидкости | |
| Датчик положения впускного распредвала | |
| Э/магнитный клапан VANOS, сторона впуска | |
| Датчик положения впускного распредвала | |
| Э/магнитный клапан VANOS, сторона выпуска | |
| F03 | 20A Датчик коленчатого вала |
| ЭБУ системы DME | |
| Клапан вентиляции топливного бака | |
| Расходомер воздуха | |
| Датчик состояния масла | |
| Датчик коленчатого вала | |
| F04 | 30A Обогрев системы вентиляции картера двигателя |
| Лямбда-зонд перед катализатором | |
| Лямбда-зонд 2 перед катализатором | |
| Лямбда-зонд за катализатором | |
| Лямбда-зонд 2 за катализатором | |
| F05 | 30A Реле форсунок |
| F06 | 10A Датчик EAC |
| Вентилятор отсека управляющей электроники | |
| Заслонка глушителя | |
| Модуль диагностики течи топливного бака | |
| Распределительная коробка (K6304) | |
| Термоанемометрический расходомер добавочного воздуха | |
| F07 | 40A Реле Valvetronic (WT) |
| F09 | 30A Электронасос охлаждающей жидкости |
| F010 | 5A Реле подогрева системы вентиляции картера |
| Катушка зажигания цил. 1 | |
| Катушка зажигания цил. 2 | |
| Катушка зажигания цил. 3 | |
| Катушка зажигания цил. 4 |
Реле
- A6000 — ЭБУ системы DME
- K6300 — Главное реле системы DDE
- K6319 — Реле Valvetronic (VVT)
- K6327 — Реле форсунок
- K6539 — Реле подогрева системы вентиляции картера
В багажном отсеке, в крышке на аккумуляторе так же могут находится силовые предохранители высокой мощности.
Дополнительная информация
Видео пример доступа к блоку и замене предохранителя на BMW 1 серии Е8х.
Руководство по эксплуатации
Больше информации про автомобиль бмв можете узнать изучив руководство по эксплуатации: «скачать«
Есть что добавить — пишите в комментарии.
