Предохранители BYD F3
BYD F3 1го поколения выпускался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года. За это время модель прошла обновление. В нашем материале мы представим описание предохранителей и реле БИД Ф3 со схемами блоков, фото примерами и исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блоки в салоне
Блок предохранителей и реле

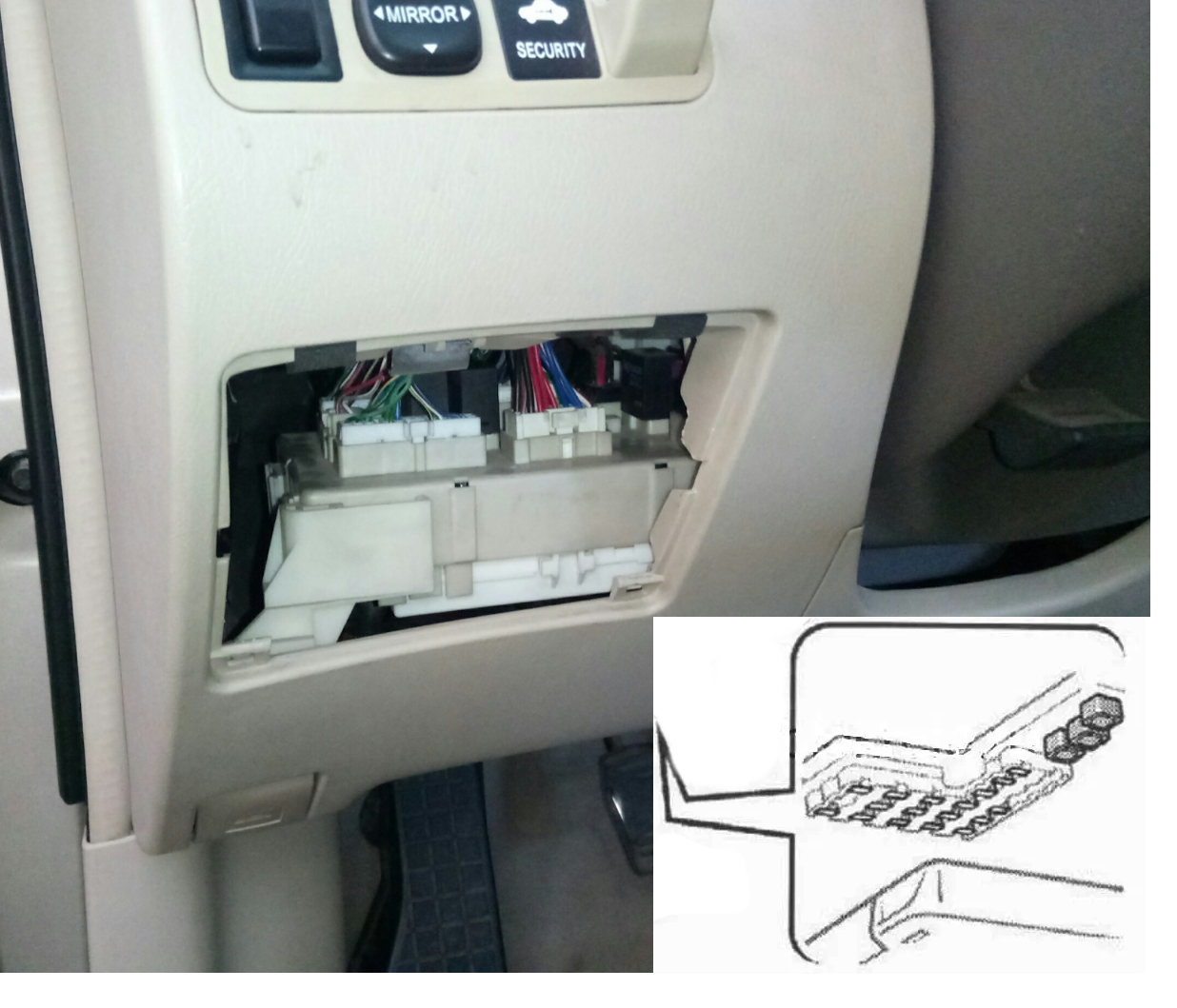

С левой стороны в нижней части панели приборов установлен блок с предохранителями и реле.

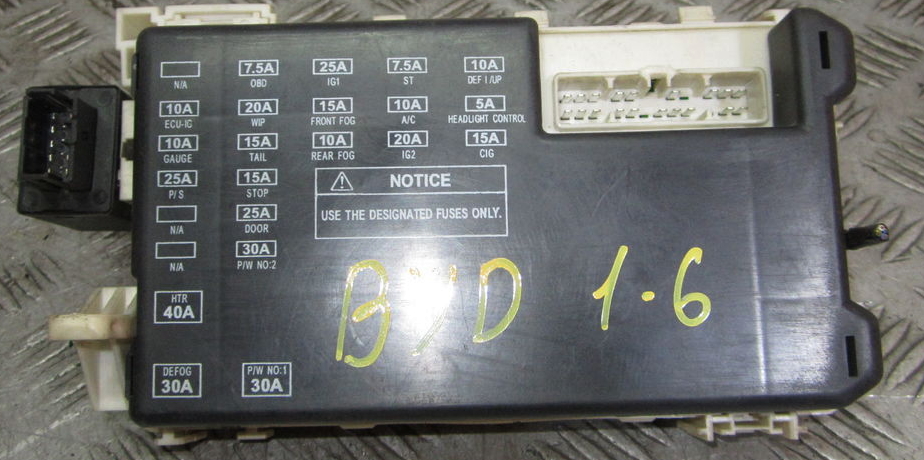

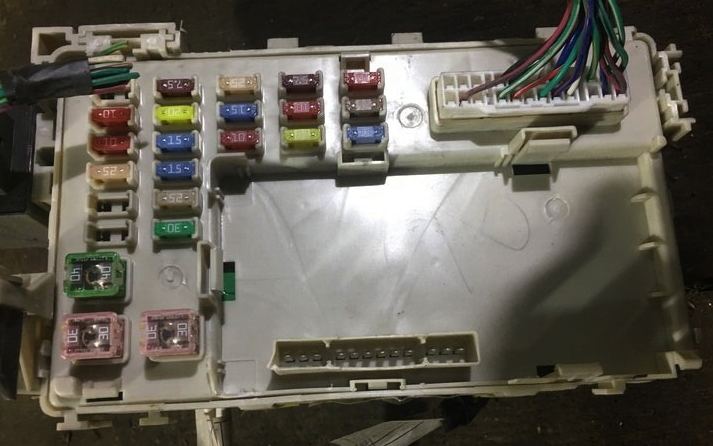

Фото пример
Сверяйте назначение со своими схемами на крышке блоков.

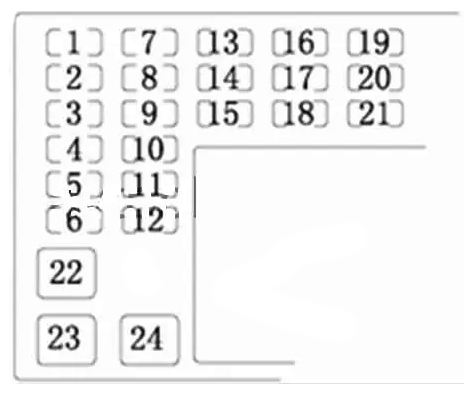

Схема
Описание
| 1 | — |
| 2 | бортового компьютера (10А) |
| 3 | блока приборов (10А) |
| 4 | регулировки положения кресла (25А) |
| 5 | — |
| 6 | — |
| 7 | система бортовой диагностики (7,5А) |
| 8 | стеклоочистители (20А) |
| 9 | фары ближний свет (15А) |
| 10 | стоп-сигнал (15А) |
| 11 | двери (25А) |
| 12 | стеклоподъемники 2 (30А) |
| 13 | электропитание зажигания 1# (30А) |
| 14 | передние противотуманные фары (15A) |
| 15 | задние противотуманные фонари (10A) |
| 16 | стартер (7,5А) |
| 17 | кондиционер (10А) |
| 18 | зажигание 2# (15А) |
| 19 | обогреватель стекла (10А) |
| 20 | контроллер передних фар (5А) |
| 21 | прикуриватель (15А) |
| 22 | обогреватель (40А) |
| 23 | обогрев заднего стекла (30А) |
| 24 | стеклоподъемник 1# (30А) |
За работу прикуривателя отвечает предохранитель номер 21 на 15А.

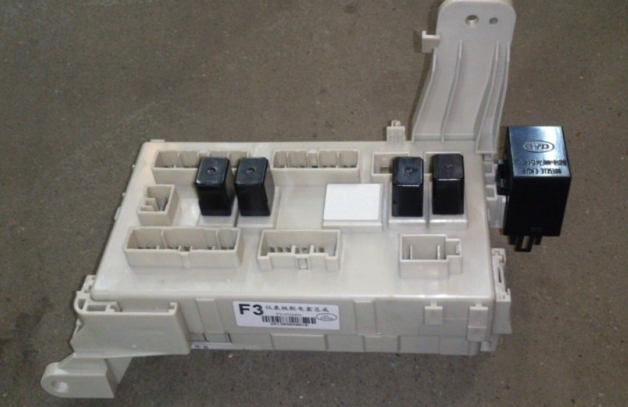

С обратной стороны блока находятся некоторые элементы реле.

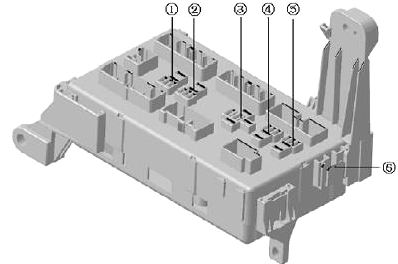

Схема
Обозначение
- Топливный насос
- Реле окон с электрическими стеклоподъемниками
- Зарезервировано
- Реле обогревателя заднего стекла
- Реле зажигания
- Реле указателей поворотов
Блок реле

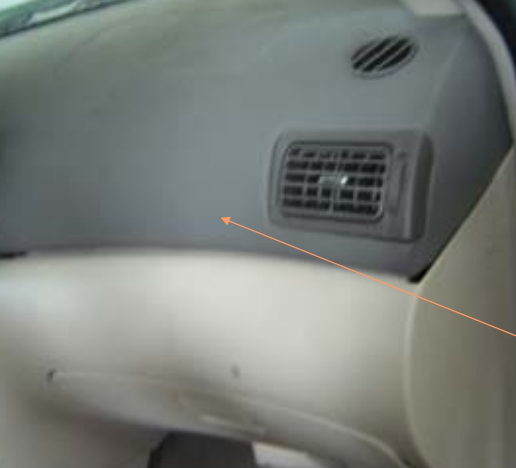

Данный блок реле находится в панели приборов, со стороны пассажира.

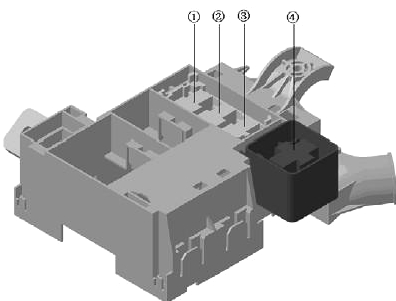

Схема
Назначение
- Реле габаритных огней
- Реле стартера
- Реле передних противотуманных фар
- Реле вентилятора обогревателя
Блок под капотом

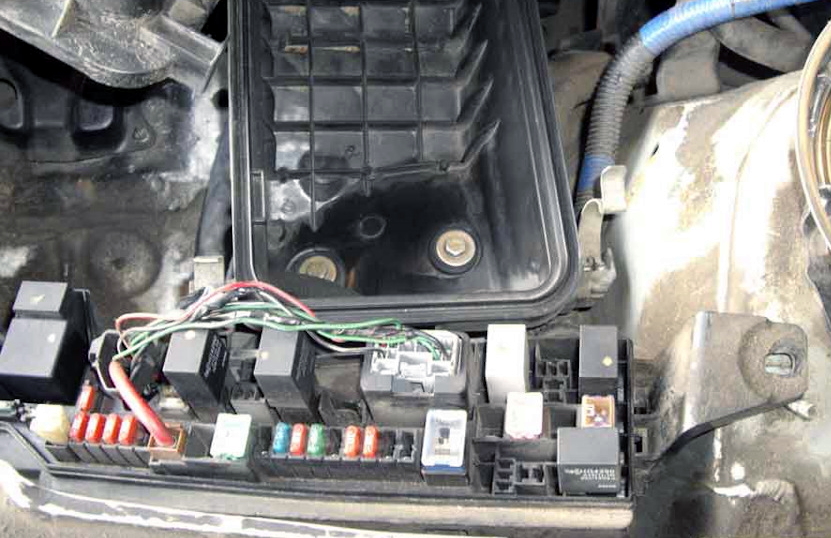

Под капотом в моторном отсеке, основной блок с предохранителями и реле расположен с левой стороны и закрыт защитной крышкой.

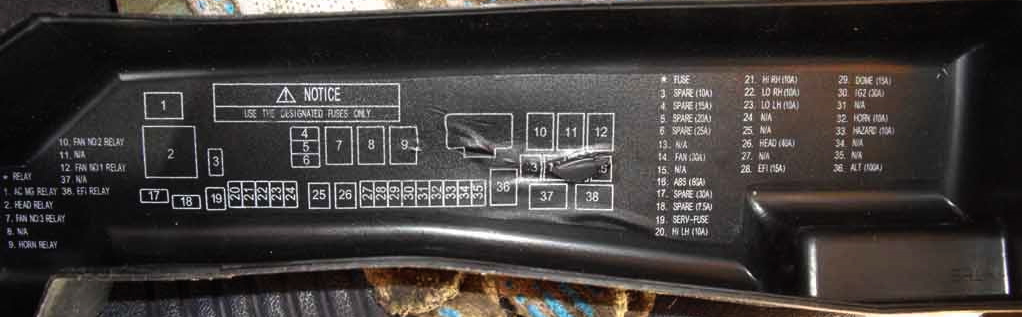

Фото пример схемы с крышки блока

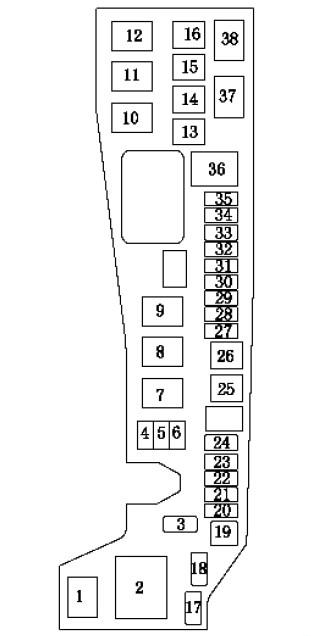

Схема
Расшифровка
| 1 | Реле муфты сцепления кондиционера |
| 2 | Реле фар |
| 3 | Запасной (10А) |
| 4 | Запасной (15А) |
| 5 | Запасной (20А) |
| 6 | Запасной (25А) |
| 7 | Реле вентилятора 3 |
| 8 | — |
| 9 | Реле звукового сигнала |
| 10 | Реле вентилятора 2 |
| 11 | — |
| 12 | Реле вентилятора 1 |
| 13 | — |
| 14 | Вентилятор (30А) |
| 15 | — |
| 16 | Антиблокировочная система тормозов ABS (60А) |
| 17 | Запасной (30А) |
| 18 | Запасной (7,5А) |
| 19 | Пинцет |
| 20 | Левая фара дальнего света (10А) |
| 21 | Правая фара дальнего света (10А) |
| 22 | Правая фара ближнего света (10А) |
| 23 | Левая фара ближнего света (10А) |
| 24 | — |
| 25 | — |
| 26 | Фары (40А) |
| 27 | — |
| 28 | Система управления двигателем (15А) |
| 29 | Освещение салона (15А) |
| 30 | Электропитание зажигания 2 (30А) |
| 31 | — |
| 32 | Звуковой сигнал (10А) |
| 33 | Аварийный сигнал (10А) |
| 34 | — |
| 35 | — |
| 36 | Плавкий предохранитель основного электропитания (100А) |
| 37 | — |
| 38 | Главное реле системы управления двигателем |
Нашли ошибку или есть что добавить — пишите в комментарии.
