Предохранители Chevrolet Cruze (2010 — 2019)
Chevrolet Cruze официально появился на российском рынке в 2009 году. Хотя его продажи во всем мире стартовали еще в 2008. Выпускался в 2010, 2011, 2012, 2013 годах. После рестайлинга в 2014 году, круз выпускается обновленной моделью в 2015, 2016, 2017, 2018, 2019 года. В нашей публикации буду рассмотрены блоки предохранителей и реле Шевроле Круз с описанием схем на русском языке. Отдельно отметим предохранитель отвечающий за прикуриватель.
Блоки с предохранителями и реле в моторном отсеке
Главный блок с реле и предохранителями

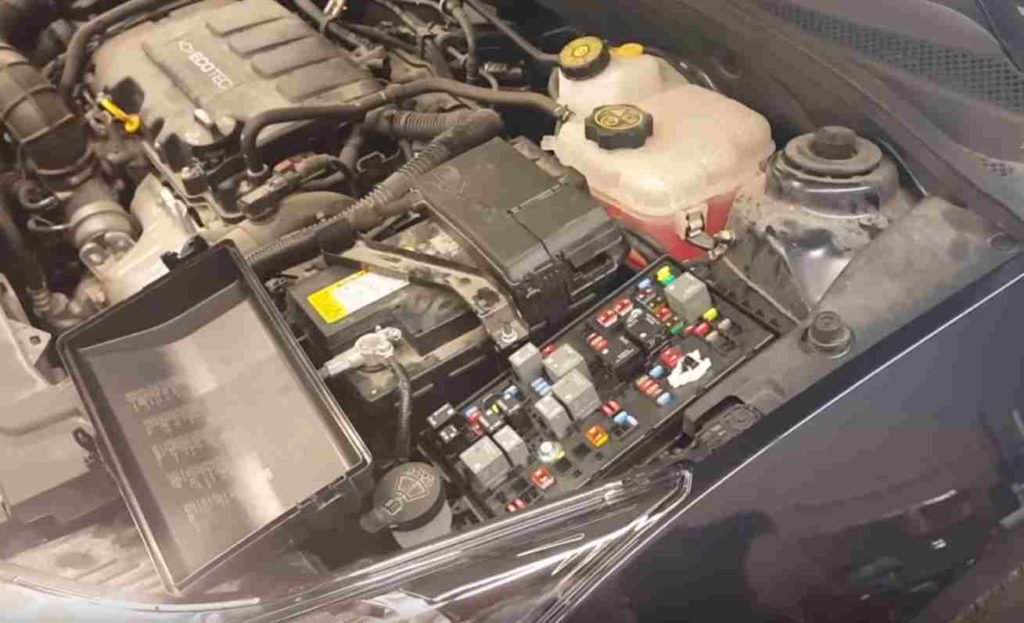

Он располагается под капотом в левой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.
На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.

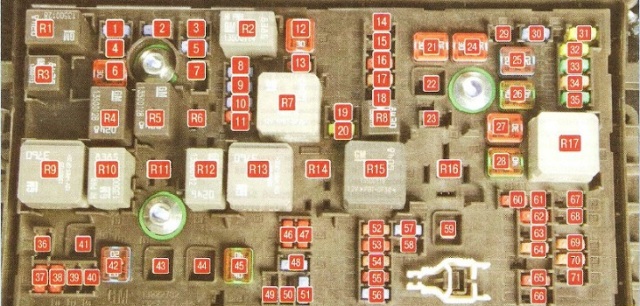

Фото схема блока
Описание
| Номер | Защищаемая цепь |
| 1 | 15А Блок управления коробкой передач |
| 2 | 15А Блок управления двигателем |
| 3 | Не используется |
| 4 | 10А Электромагнитный воздушный клапан адсорбера |
| 5 | 15А Зажигание |
| 7 | Не используется |
| 8 | 15А Система впрыска топлива |
| 9 | 15А Система впрыска топлива, система зажигания |
| 10 | 15А Блок управления двигателем |
| 11 | 10А Датчик концентрации кислорода |
| 13 | 7,5А Электромагнитный клапан адсорбера |
| 14 | Не используется |
| 15 | 20А Очиститель заднего стекла |
| 16 | 7,5А Зажигание, датчик качества воздуха в салоне (система кондиционера) |
| 17 | 5А Зажигание, подушка безопасности |
| 18 | 10А Датчик положения дроссельной заслонки |
| 19 | Не используется |
| 20 | 20А Топливный насос |
| 22, 23, 29 | Не используется |
| 30 | 15А ABS |
| 31 | 20А Блок управления кузовным оборудованием |
| 32 | 20А То же |
| 33 | 30А Обогрев передних сидений |
| 34 | 25А Люк крыши |
| 35 | 30А Аудиосистема |
| 36 | Не используется |
| 37 | 10А Предохранитель правой фары дальнего и ближнего света |
| 38 | 10А Левая фара дальнего и ближнего света |
| 39,40 | Не используется |
| 46 | 10А Вентилятор системы охлаждения |
| 47 | 10А Датчик концентрации кислорода |
| 48 | 15А Противотуманные фары |
| 49,50 | Не используется |
| 51 | 15А Звуковой сигнал |
| 52 | 15А Приборная панель |
| 53 | 10А Электро зеркало |
| 54 | 5А Выключатель световых приборов, управление световыми приборами |
| 55 | 7,5А Складывание зеркал |
| 56 | 15А Омыватель ветрового стекла |
| 57 | 15А Замок рулевой колонки |
| 58 | Не используется |
| 60 | 7,5А Обогреватель зеркала |
| 61 | 7,5А Обогреватель зеркала |
| 62 | 10А Состояние воздуха |
| 63 | 7,5А Датчик заднего стекла |
| 64 | 5А Датчик качества воздуха |
| 65 | 7,5А Задние противотуманные фары |
| 66 | 15А Омыватель заднего стекла |
| 67 | 20А Блок управления подачей топлива |
| 68 | Не используется |
| 69 | 5А Датчик напряжения аккумуляторной батареи |
| 70 | 5А Датчик дождя |
| 71 | Не используется |
| Плавкие вставки | |
| 6 | 30А Очиститель ветрового стекла |
| 12 | 30А Тяговое реле стартера |
| 21 | 30А Задние электрические стеклоподъемники |
| 22 | Не используется |
| 24 | 30А Передние электрические стеклоподъёмники cruze |
| 25 | 20А Вакуумный насос с электронным управлением |
| 26 | 40А ABS |
| 27 | 30А Система управления электронным ключом |
| 28 | 40А Обогрев заднего стекла |
| 41 | Не используется |
| 42 | 20/30/40А Вентилятор системы охлаждения двигателя |
| 43,44 | Не используется |
| 45 | 40А Вентилятор системы охлаждения двигателя |
| 59 | 30А Нагреватель дизельного топлива |
| Реле | |
| R1 | Муфта привода компрессора кондиционера |
| R2 | Тяговое реле стартера |
| R3 | Вентилятор системы охлаждения двигателя (К7) |
| R4 | Реле режима (скорости) работы передних стеклоочистителей |
| R5 | Передние стеклоочистители |
| R6 | Не используется |
| R7 | Главное реле системы управления двигателем |
| R8 | Топливный насос |
| R9 | Вентилятор системы охлаждения двигателя (К2) |
| R10 | Вентилятор системы охлаждения двигателя (КЗ) |
| R11 | Не используется |
| R12 | Вентилятор системы охлаждения двигателя (КЗ) |
| R13 | Вентилятор системы охлаждения двигателя (К1) |
| R14 | Не используется |
| R15 | Зажигание |
| R16 | Система предпускового подогрева (дизель) |
| R17 | Обогрев наружных зеркал заднего вида |
Блок с плавкими предохранителями высокой мощности

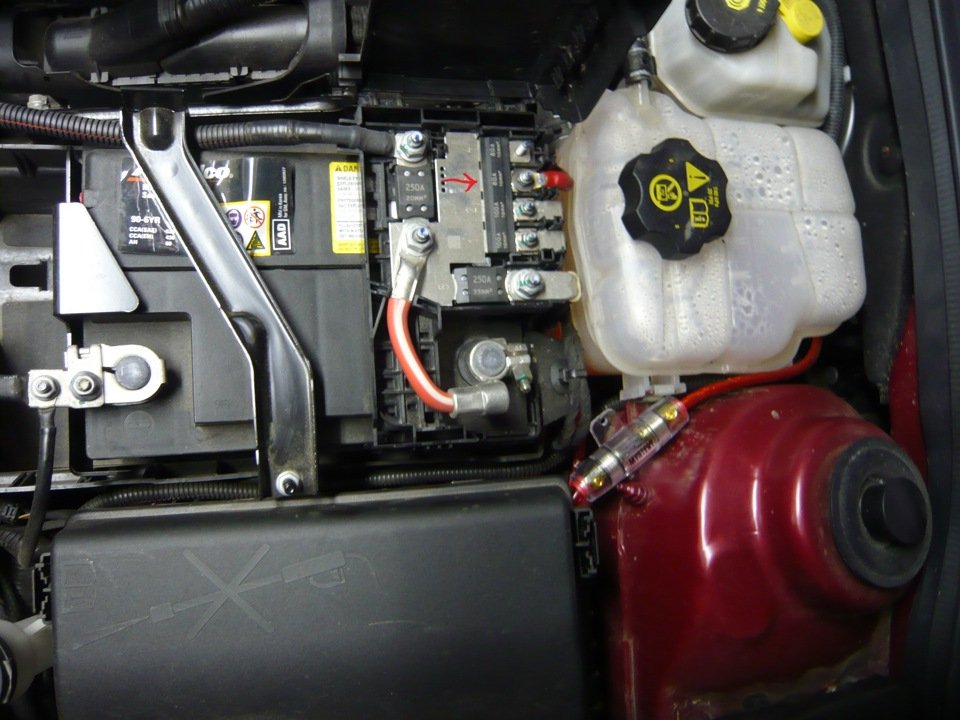

Он расположен на крышке аккумуляторной батареи.

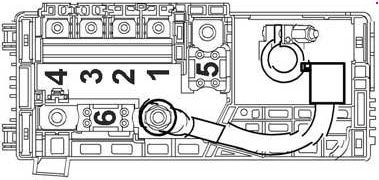

Схема
Расшифровка
| 1 | 100А Блок предохранителей — панель приборов |
| 2 | 100А Блок предохранителей — панель приборов |
| 3 | 80А Рулевой привод с электрическим усилителем (EPS) (NJ1) |
| 4 | Не используется |
| 5 | 250А Блок плавких предохранителей — дополнительная батарея |
| 6 | 250/500А Двигатель стартера |

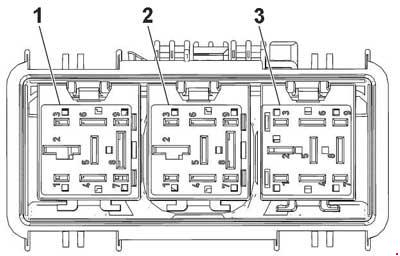

Дополнительный блок с реле
В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.
- Реле средней скорости вентилятора системы охлаждения;
- Реле регулировки скорости вентилятора охлаждения;
- Реле средней скорости вентилятора системы охлаждения.
Блок с предохранителями в салоне

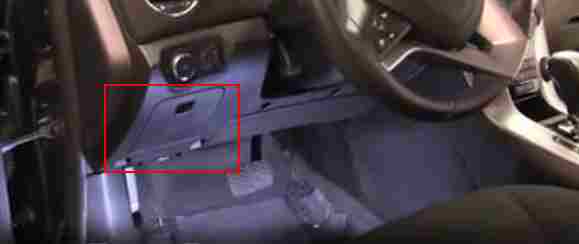

Блок расположен в панели с левой стороны прямо у левого колена водителя.
Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.

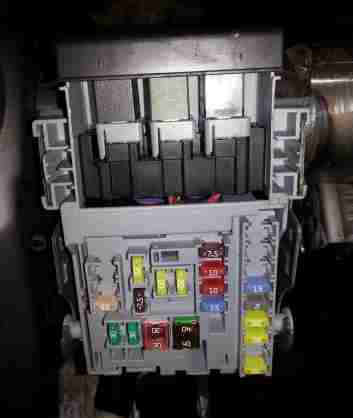

Фотография блока

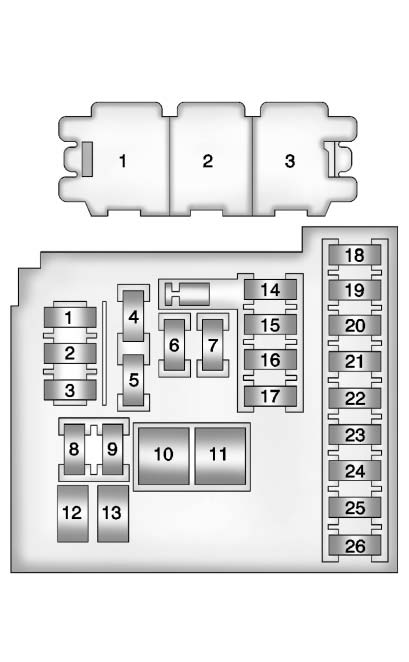

Схема
Таблица с обозначением
| 1 | 10А Модуль управления мобильным телефоном |
| 2 | Не используется |
| 3 | 25А Контроллер кузова |
| 4 | 20А Радиоприемник |
| 5 | 7,5А Модуль управления системы помощи при парковке, звуко излучатель, подрулевой переключатель – центральная консоль, дисплей |
| 6 | 20А Прикуриватель — передний |
| 7 | 20А Розетка для дополнительных электроприборов — центральная консоль 1/2 |
| 8 | 30А Контроллер кузова |
| 9 | 30А Контроллер кузова |
| 10 | 30А Контроллер кузова |
| 11 | 40А Модуль управления дверями — Электровентилятор |
| 12 | Не используется |
| 13 | 25А Модуль системы управления подогревом сиденья |
| 14 | 7,5А Колодка диагностики, штуцер подачи масла |
| 15 | 10А Модуль диагностики и контроля подушек безопасности |
| 16 | 10А Реле освобождения двери заднего отсека |
| 17 | 15А Блок управления системой отопления, вентиляции и кондиционирования / панель управления системой отопления, вентиляции и кондиционирования в сборе |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Не используется |
| 21 | 15А Комбинация приборов |
| 22 | 2А Выключатель зажигания / приемник сигнала дистанционного управления замками дверей |
| 23 | 20А Контроллер кузова |
| 24 | 20А Контроллер кузова |
| 25 | 20А Модуль управления замком рулевой колонки |
| 26 | Не используется |
| Примечание: Перечисленные ниже реле являются не обслуживаемыми реле печатной платы (ПП) и расположены внутри блока. | |
| 1 | Освобождение двери заднего отсека |
| 2 | Логистический режим |
| 3 | Реле вспомогательного источника питания |
Обратите внимание: предохранитель прикуривателя в шевроле круз находится в данном блоке под номером 6.
Дополнительная информация
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
Инструкция по обслуживанию и эксплуатации
Больше информации шевроле круз, можете узнать изучив руководство по эксплуатации: «скачать«.
