Foton Auman семейство тягачей, самосвалов и бортовых грузовиков выпускающихся с 2003 года и по настоящее время в различных модификациях и исполнениях. В данном материале мы представим описание предохранителей и реле Фотон Ауман тягач со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.

Фотон Ауман

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения.

Блок в салоне

В салоне, основной блок с предохранителями и реле установлен под панелью приборов, со стороны пассажира и закрыт защитной крышкой. Состоит из основного отдела и дополнительных секций (LR LL и RL RR).

Общая схема

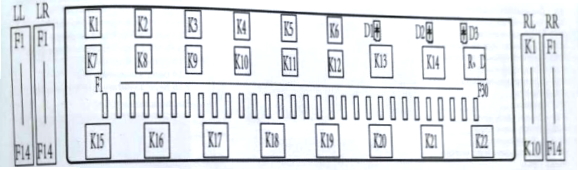

Схема блока в салонеСхема блока в салоне

Фото — схема

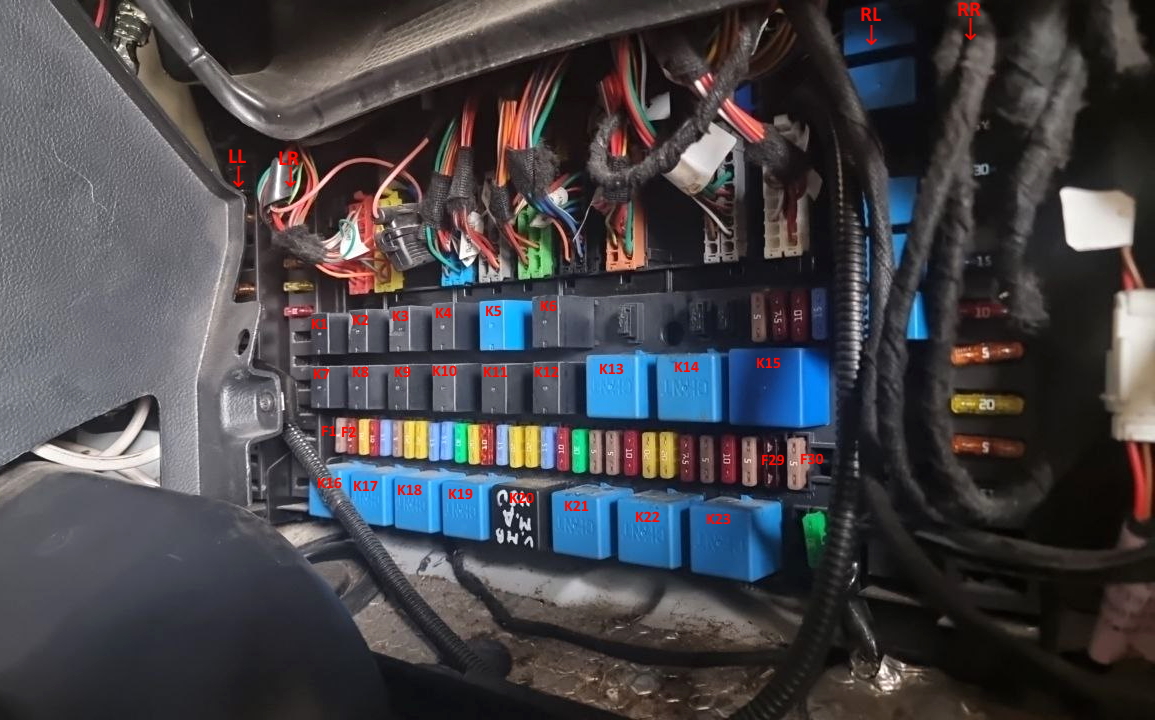

Блок предохранителей и реле Фотон АуманБлок предохранителей и реле Фотон Ауман

Главная секция блока

Описание

Предохранители
F1 5A Компрессор
F2 7,5А Осветительные приборы
F3 20А Мотор вентилятора отопителя
F4 15А Нагрев фильтра грубой очистки
F5 15А CBCU
F6 5А Диммер фар, дополнительное оборудование
F7 20А CBCU
F8 20А CBCU
F9 15А CBCU
F10 15А CBCU
F11 30А Блок управления двигателем
F12 20А  CBCU
F13 7,5А Прикуриватель
F14 15А Розетки питания 12 В
F15 15А Розетки питания 24 В
F16 15А Стеклоочиститель
F17 15А Сигнал
F18 10А Выключатель зажигания
F19 30А Электрический  подъёмник, подъёмник кабины
F20 5А Тахограф
F21 5А Комбинация приборов
F22 20А Выключателя зажигания 1
F23 20А Контроллер правой двери, блок PCM
F24 20A Контроллер левой двери, блок DCM
F25 7,5A Диагностический разъём
F26 5А Блокировка дифференциала
F27 15А Зажигание, омыватели
F28 5А Отбор мощности
F29 5А ECU 15, ECAS
F30 5A ABS
Реле
K1 Реле компрессора
K2 Резерв
K3 Резерв
K4 Реле отключения ST кондиционер
K5 Розетка 24В
K6 Реле двигателя омывателя
K7 Розетка 12В
K8 Реле защиты от пуска K8
K9 Пусковое реле с дистанционным управлением
K10 Реле прикуривателя
K11 Реле сигнала
K12 Электрическое звуковое реле
K13 Мотор стеклочистеля 1
K14 Мотор стеклочистеля 2
K15 Гениратор возбуждения и диод
K16 Реле низкой скорости стеклоочистителя
K17 Реле вентилятора отопителя
K18 Резерв
K19 Реле питания A/C IG
K20 Резерв
K21 Реле высокой скорости стеклоочистителя
K22 Реле зажигания 2
K23 Реле зажигания 1

Дополнительные секции

Схема

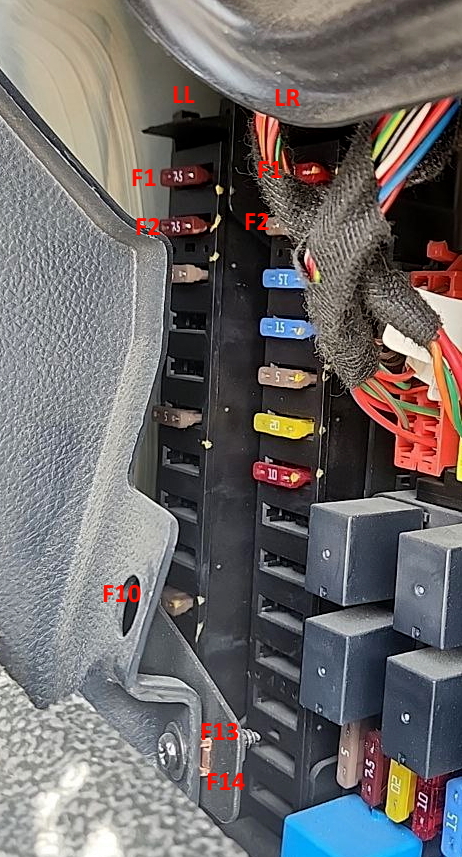

Левая секцияЛевая секция

Обозначение

LL
F1 7,5A Электрическое зеркало заднего вида
F2 7,5A Питания аккумулятора аудио системы
F3 5А Радио и CD плеер
F4
F5
F6 5А Холодильник
F7 5А Дистанционный запуск
LR
F1 5A Предохранитель воздушного клапана 10A замок зажигания и предохр. АСС
F2 5A Зажигание
F3 15А Дополнительный обогреватель
F4 15А Обогрев сидений
F5 5А ГЛОНАСС
F6 20А Подогрев топлива
F7 10А Подогрев топлива

Схема

Правая секцияПравая секция

Назначение

RL
K1 Реле прожектора заднего фонаря
K2 Реле автономного обогревателя
K3 Реле малого света
K4 Реле АСС
K5 Реле принудительного запуска кондиционера
RR
F1 10A Левая дверь (замок и окно)
F2 10A Правая дверь (замок и окно)
F3 20А Датчик Nox
F4 5A Задний ход
F5 15А ABS
F6 5A Люк
F7 10А Малый свет
F8 10A Подогрев зеркал
F9 5А Дополнительное оборудование, Телефон
F10 30A Радиатор (для смесителя)

Блок за кабиной

За кабиной, на раме, находится ещё один блок с предохранителями и реле.

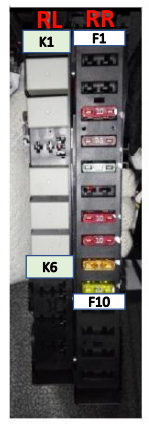

Фото — схема

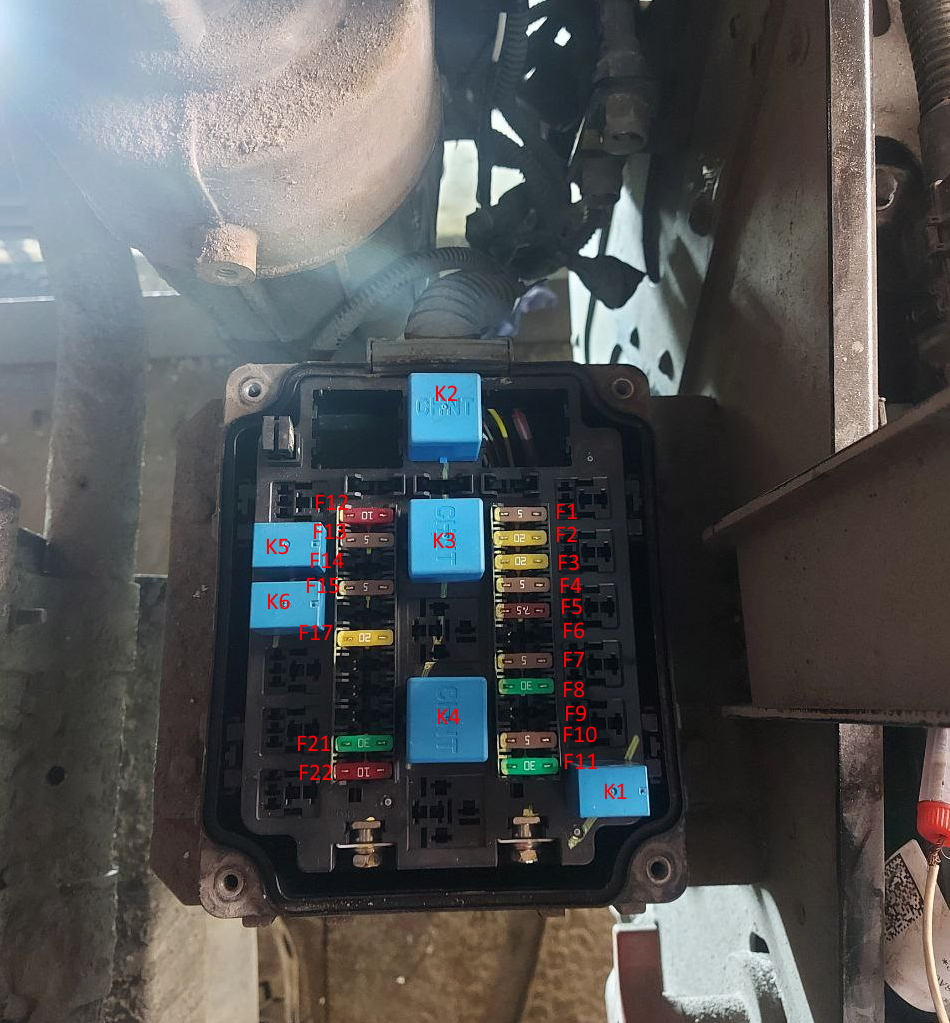

блок на рамеблок на раме

Расшифровка

F1 IGN ECM A01a
F2 Подогрев топливного фильтра R05
F3 Датчик NOx B83
F4 IGN TPMS A51
F5 Gодогрев МВО R08
F6
F7 Воздушный клапан SCR Y08
F8 IGN Розетка прицепа X03.2
F9
F10 TPMS A51
F11 ECM A01
F12 TCM A02
F13 Топливный насос M02
F14
F15 Дистанционный запуск M01
F16
F17 TCM A02
F21 Розетка прицепа X03.2
F22 габариты прицепа, бортовые фонари, задние габариты
Реле
К1 Реле дистанционного запуска
К2 Реле зажигания №1 на ECM, TPMS, NOx, топливный насос
К3 Реле зажигания №2 на TCM, подогрев фильтра и МВО
К4 Реле зажигания №2 на TCM, подогрев фильтра и МВО
К5 Реле блокировки стартера
К6 Реле габаритов рамы и прицепа

Сверяйте назначение элементов со своими схемами на обратной стороне крышки блока.

Схема с крышки блокаСхема с крышки блока

Блок на АКБ

На плюсовой клемме аккумуляторной батареи расположен блок силовых предохранителей высокой мощности.

Схема

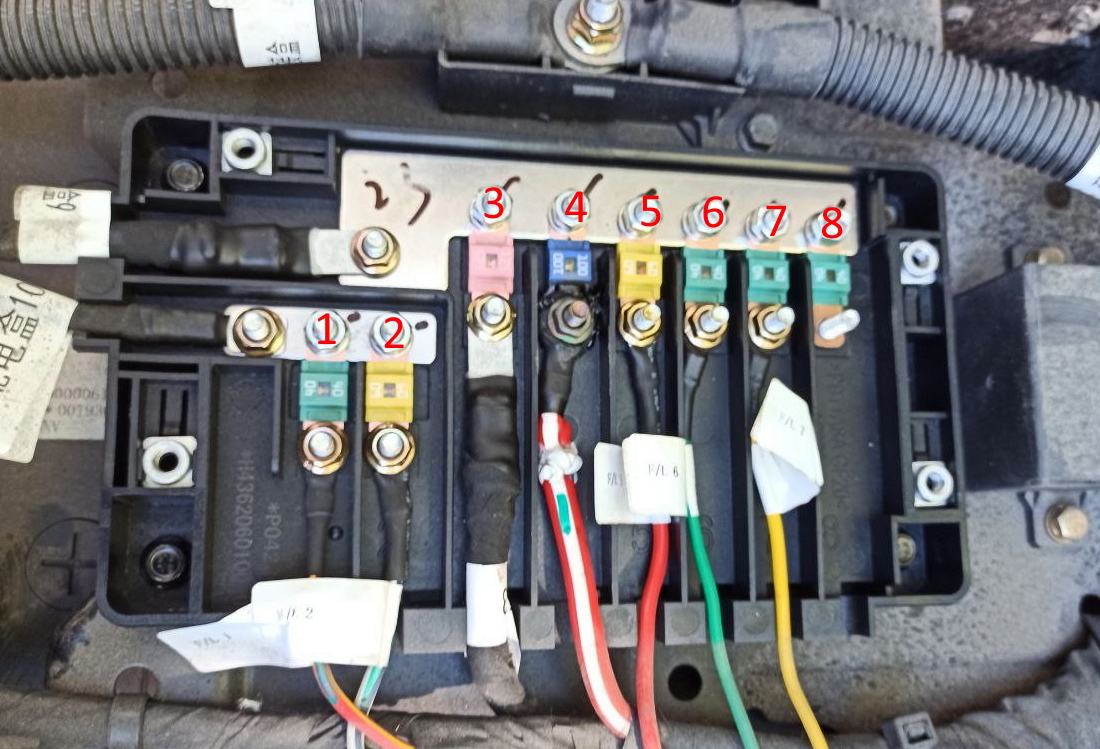

Схема блока на АКБСхема блока на АКБ

Описание

  1. Неотключаемое питание монтажного блока рамы (клапан SCR, прицеп, TPMS, ECM)
  2. Неотключаемое питание монтажного блока кабины (реле К21, К22, DCM, PCM, Тахограф, ГЛОНАСС, IMMO, ЦЗ, автономный отопитель, CBCU, комбинация приборов, магнитола, реле звуковых сигналов К11 К12, люк, регулировка зеркал)
  3. Генератор
  4. Предпусковой подогрев воздуха
  5. Отключаемое питание монтажного блока кабины (Замок зажигания, мотор отопителя салона, прикуриватель, подсветка ящиков, лампы спальников, прожектор, OBD,  розетка 24В, насос подъема кабины, стеклоочистители, подогрев зеркал, подогрев сиденья, ECAS, задний ход, климат-контроль)
  6. Розетка ABS прицепа; блок ABS
  7. Отключаемое питание монтажного блока рамы (TCM, прицеп, габариты прицепа и рамы)
  8. Резерв

Есть что добавить или нашли ошибку — пишите в комментарии.
