Предохранители и реле в рено модус
Renault Modus производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах. После рестайлинга так же известна под названием Grand Modus. Мы покажем расположение блоков с предохранителями и реле в рено модус, их фотографии, схемы и назначение элементов. Выделим предохранитель отвечающий за прикуриватель.
Предохранители и реле в салоне
Блок 1

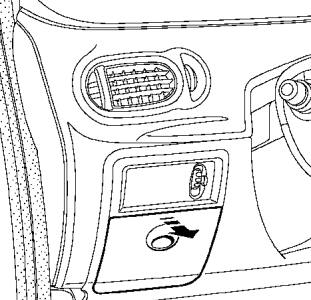

Этот блок установлен в салоне в нижней левой части приборной панели.
На обратной стороне защитной крышке будет нанесена актуальная схема с описанием расположения предохранителей.

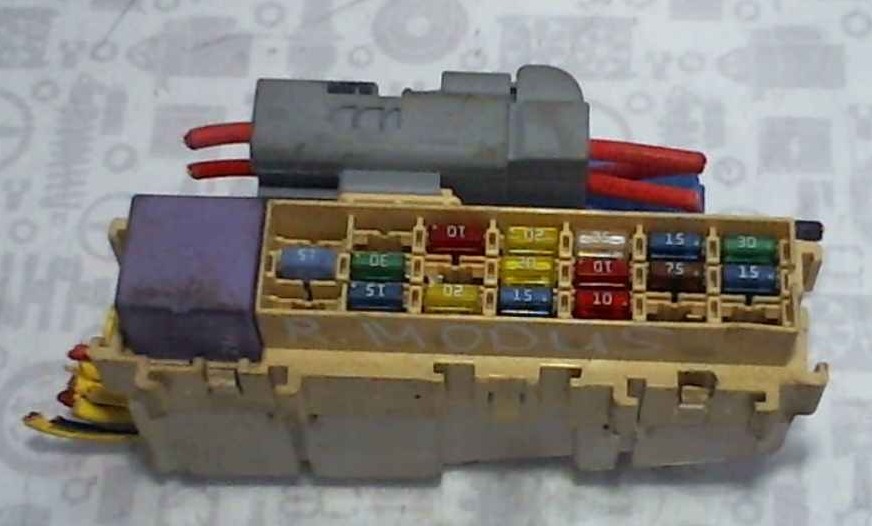

Фотография блока

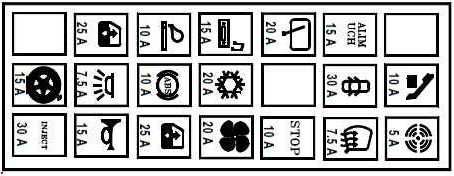

Схема
Описание
| F1 | 30А ЦЭКБС |
| F2 | 15А Панель приборов, блок управления кондиционера, блок предохранителей и реле |
| F3 | Не используется |
| F4 | Главный электромагнитный сигнал, диагностический разъем, дисплей |
| F5 | 7,5A ЦЭКБС |
| F6 | 25А Электродвигатель стеклоподъемника водителя, контроль безопасности детского сиденья |
| F7 | 25А Управление электрическим окном водителя |
| F8 | 10А ABS, ESP |
| F9 | 10A Прикуриватель |
| F10 | 20A Вентилятор пассажира |
| F11 | 20A Вентилятор пассажира |
| F12 | 15А Блок управления кондиционированием воздуха, радио, управление рулевым колесом, телефон, подогрев сидений, сигнализация. |
| F13 | 10А Блок предохранителей и реле пассажирского отдела |
| F14 | |
| F15 | 20А Двигатель заднего стеклоочистителя |
| F16 | 30А Электро зеркала |
| F17 | 30A ЦЭКБС |
| F18 | 15A ЦЭКБС, иммобилайзер двигателя |
| F19 | 5A Датчик дождя и света, датчик движения салона |
| F20 | 10A Приборная панель, радио, сигнализация, система контроля давления в пневматической подвески |
За прикуриватель отвечает предохранитель номер 9.
Блок 2
Данный блок закреплен на поперечине приборной панели, под подушкой безопасности пассажира.

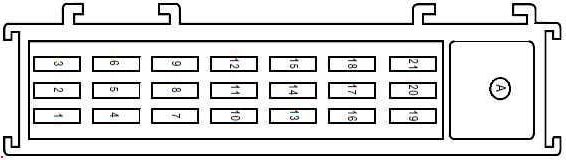

Схема
Обозначение
| F1 | 20А Реле аварийного открытия дверей водителя и пассажира |
| F2 | 20А Подогрев сиденья водителя и пассажира |
| F3 | 15А Люк на крыше |
| F4 | 25А Реле электро стеклоподъемника |
| F5 | Не используется |
| F6 | Не используется |
Блоки с предохранителями под капотом
Блок 1

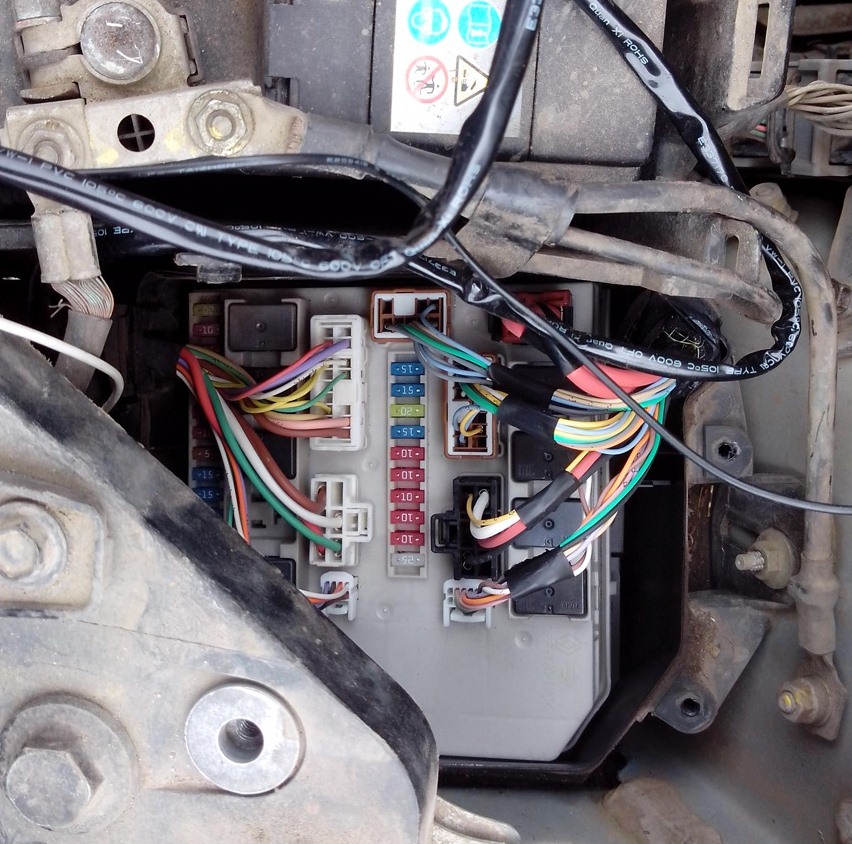

Данный блок расположен в моторном отсеке за левой фарой. Для доступа к блоку снимите поддон под решеткой воздухозабора.

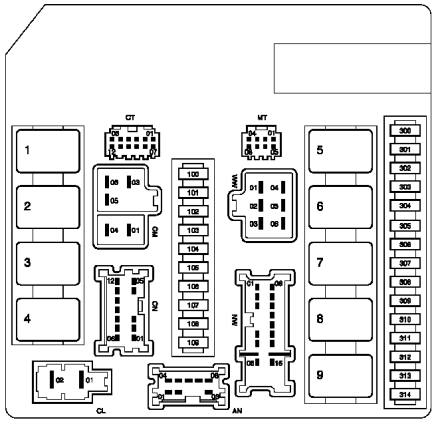

Схема
Расшифровка
| 100 | 25А Компьютер АБС или электронная программа стабилизации |
| 101 | Не используется |
| 102 | 10А Правые фары дальнего света |
| 103 | 10А Левая фара дальнего света |
| 104 | 10 Свет с права, правое управление обогревом сиденья, кнопка включения / выключения электронной стабилизации, заднее правое управление электрическим окном, панель управления климат-контролем, блок управления кондиционированием воздуха, центральный замок блокировки двери, электрическое управление дверным зеркалом и стеклодъемником. |
| 105 | 10А Левый боковой свет, левый обогрев сиденья, прикуриватель первого ряда, дисплей с рычагом переключения передач, управление стеклоподъемниками |
| 106 | 15А Указатели поворота, реле автономного отопителя, рычага переключения передач с усилителем, комплект громкой связи, телефон, индикатор давления в шинах |
| 107 | 20А Электродвигатель стеклоочистителя |
| 108 | 15А Правый привод фар / правая регулировка угла наклона фар |
| 109 | 15А Электродвигатель левых фар / левая фара |
| 300 | 10А Кондиционер |
| 301 | Не используется |
| 302 | 25А Стартер |
| 303 | 20А Компьютер |
| 304 | Не используется |
| 305 | 15А Подогрев заднего стекла |
| 306 | 15А Реле питания омывателя фар (реле A и B на плате) |
| 307 | 5А Компьютер |
| 308 | Не используется |
| 309 | 10А Реверсивные огни |
| 310 | 20А Катушки зажигания |
| 311 | 20А Блок питания |
| 312 | 10А Подушка безопасности |
| 313 | 10А Компьютер |
| 314 | 20А Передние левые и правые противотуманные фары |
| Реле | |
| 1 | Подогрев заднего стекла |
| 2 | Блокировка впрыска |
| 3 | Фары ближнего света |
| 4 | Передние фары |
| 5 | Стартер |
| 6 | Не используется |
| 7 | Вентилятор охлаждения двигателя высокоскоростной |
| 8 | Охлаждающий вентилятор двигателя с низкой скоростью |
| 9 | Подача зажигания |
Блок 2
Данный блок размещен на передней стенке полки под аккумуляторную батарею.

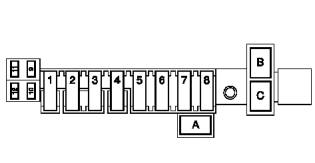

Схема
Назначение
| F1 | 30А Реле питания центрального блока впрыска на двигателе K9K или 764 |
| 30 Предварительный подогрев | |
| F3 | 30А Вентилятор кондиционера |
| 30А Вентилятор кондиционера, реле насоса | |
| F5 | 50А Предохранители F1, F2, F3, F4 |
| F6 | 80А Дополнительный отопитель пассажира |
| F7 | 60А Дополнительный отопитель пассажира |
| F8 | 50А Компьютер ABS |
| F9 | Не используется |
| F10 | Не используется |
| F11 | Не используется |
| F12 | 10А Датчик питания левой фары |
| Реле | |
| A | 20А Насос омывателя фар |
| B | 20А Реле насоса омывателя фар |
| C | 20А фары |
Блок 3

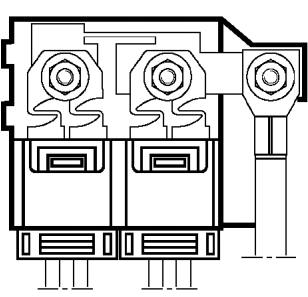

Этот блок с плавкими вставками расположен на положительном выводе аккумуляторной батареи.
