Предохранители Lexus ES 350 (2006 — 2012)
Lexus ES 350 5 го поколения выпускался в 2006, 2007, 2008, 2009, 2010, 2011, 2012 году с обозначение V40. За это время модель получила обновление. В данном материале вы сможете найти информацию о расположении всех электронных блоков управления с подробным описанием предохранителей и реле Лексус ЕС 350 5 поколения со схемами блоков, их фотографиями и местами расположения. Выделим предохранитель отвечающий за прикуриватель.
Количество элементов в блоках может отличатся от представленного и зависит от года выпуска и уровня комплектации.
Блоки в салоне

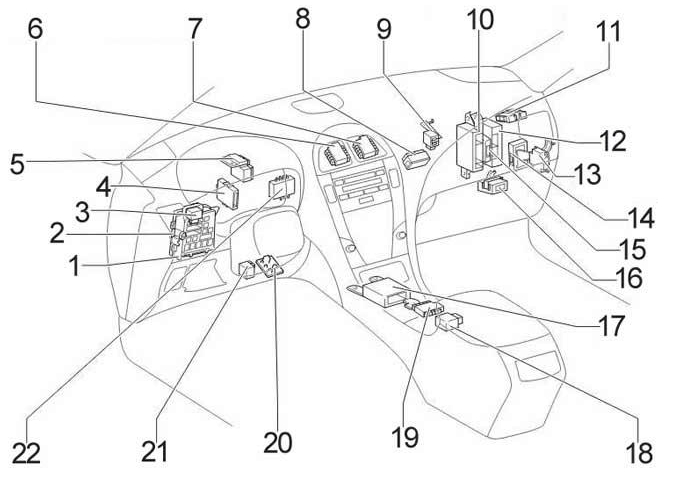

Расположение блоков
Схема
Назначение
- Блок предохранителей
- Блок управления электрооборудованием кузова
- Реле указателей поворота
- Блок управления освещением (адаптивное освещение)
- Распределительный блок №3
- Распределительный блок №1
- Распределительный блок №2
- Распределительный блок №4
- Реле стеклоочистителя
- Усилитель кондиционера
- Блок управления наружными зеркалами
- Блок сертификации
- Блок активных подушек двигателя
- Блок контроля дистанции
- Блок сетевого шлюза
- Блок контроля давления в шинах
- Центральный блок подушек безопасности
- Блок блокировки селектора коробки передач
- Распределительный блок №5
- Блок блокировки руля
- Блок управления рулевой колонки
- Блок ID
Блок предохранителей

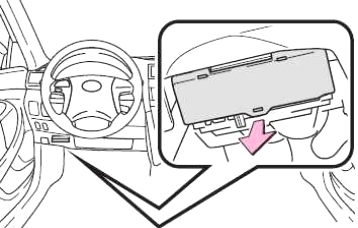

В салоне автомобиля блок с предохранителями установлен слева под панелью приборов. Для доступа надо убрать защитную крышку.
Сверяйте назначение элементов со своей схемой на защитной крышке блоков.

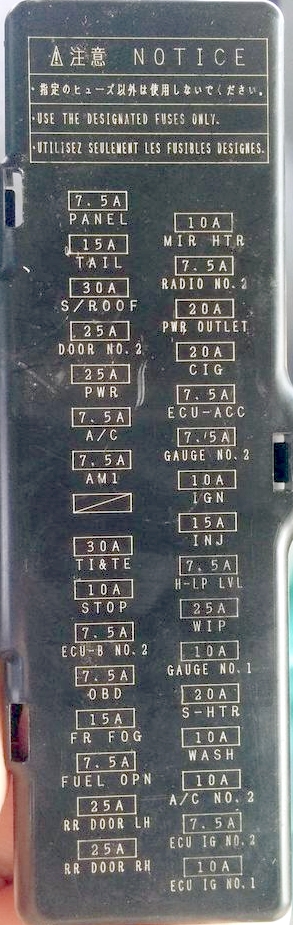

Схема с крышки блока

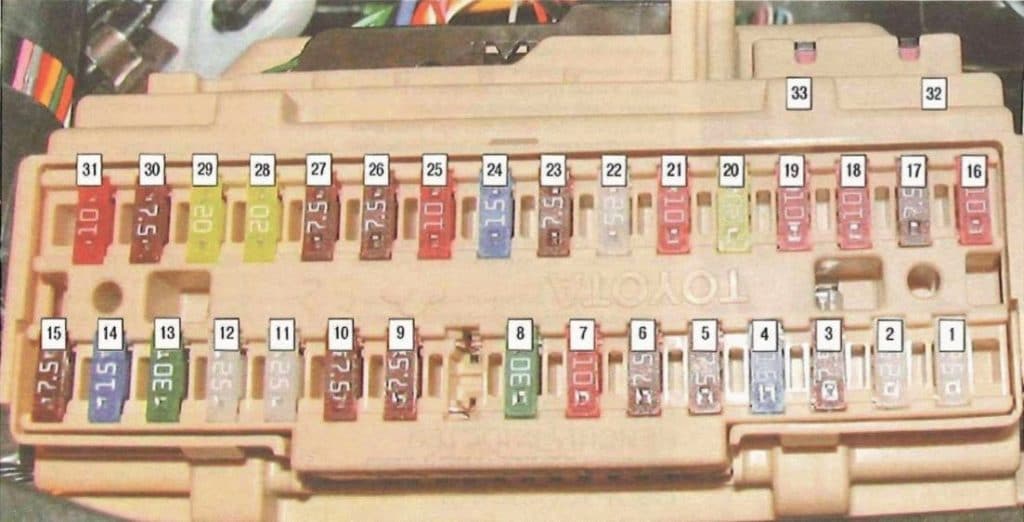

Схема
Описание
| 1 | 25А RR DOOR RH — Задний правый стекло подъемник |
| 2 | 25А RR DOOR LH — Задний левый стекло подъемник |
| 3 | 7,5А FUEL OPN — Лючок бензобака |
| 4 | 15А FR FOG — Передний противотуманный свет |
| 5 | 7,5А OBD — Диагностический разъем |
| 6 | 7,5А ECU−B NO.2 — Стекло подъемники |
| 7 | 10А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, система впрыска топлива, блок управления электрооборудованием кузова, ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении, система управления дроссельной заслонкой |
| 8 | 30A TI&TE — Наклонное и телескопическое рулевое управление |
| Резерв | |
| 9 | 7,5A AM1 — Система впрыска топлива |
| 10 | 7,5A A/C — Кондиционер |
| 11 | 25A PWR — Стекло подъемники |
| 12 | 25A DOOR NO.2 — Блок управления электрооборудованием кузова |
| 13 | 30A S/ROOF — Люк |
| 14 | 15A TAIL — Габаритный свет, освещение номерного знака, лампы заднего хода, передние указатели поворота, блок управления электрооборудованием кузова |
| 15 | 7,5A PANEL — Навигация, подогрев сидений, аварийная сигнализация, кондиционер, аудиосистема, часы, освещение перчаточного ящика, система стабилизации автомобиля, трэкшн контроль, подсветка панели приборов, переключатели на руле |
| 16 | 10A ECU IG NO.1 — Блок управления электрооборудованием кузова, стеклоочиститель и омыватель, люк, система контроля давления в шинах, вентилятор системы охлаждения, навигация, внутреннее зеркало с автоматическим затемнением |
| 17 | 7,5A ECU IG NO.2 — ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении, блокировка селектора коробки передач, автоматическая коробка передач, круиз-контроль |
| 18 | 10A A/C NO.2 — Кондиционер, обогрев заднего стекла |
| 19 | 10A WASH — Стеклоочиститель и омыватель |
| 20 | 20A S-HTR — Подогрев сидений |
| 21 | 10A GAUGE NO.1 — Аварийная сигнализация, лампы заднего хода, система впрыска топлива, система зарядки аккумуляторной батареи |
| 22 | 25A WIP — Стеклоочиститель и омыватель |
| 23 | 7,5A H−LP LVL — Электро корректор фар |
| 24 | 15A INJ — Система впрыска топлива, система запуска |
| 25 | 10A IGN — Система впрыска топлива, противоугонная система, подушки безопасности, система блокировки руля, система классификации переднего пассажира, система управления дроссельной заслонкой, система бесключевого доступа |
| 26 | 7,5A GAUGE NO.2 — Комбинация приборов, часы, мульти-информационный дисплей |
| 27 | 7,5A ECU−ACC — Часы, блокировка селектора коробки передач, блок управления электрооборудованием кузова, зеркала с электроприводом, система бесключевого доступа |
| 28 | 20A CIG — Прикуриватель |
| 29 | 20A PWR OUTLET- Розетка |
| 30 | 7,5A RADIO NO.2 — Аудиосистема, навигация |
| 31 | 10A MIR HTR — Обогрев зеркал |
За прикуриватель и заднюю розетку отвечают предохранители 28 и 29 на 20А.
Предохранители 32 на 30А POWER — Стеклоподъемники и 33 на 30А P/SEAT — Сиденья с электроприводом расположены отдельно в верней части блока.

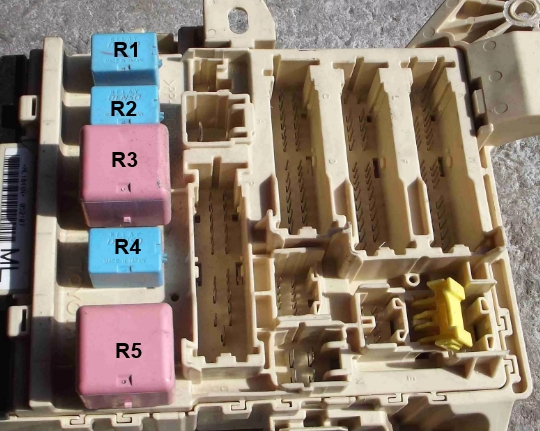

Реле
С обратной стороны блока крепится несколько элементов реле.
Схема
Обозначение
- R1 Противотуманный свет
- R2 Габаритный свет
- R3 Вспомогательное реле
- R4 Стеклоподъемники
- R5 Зажигание (IG1)

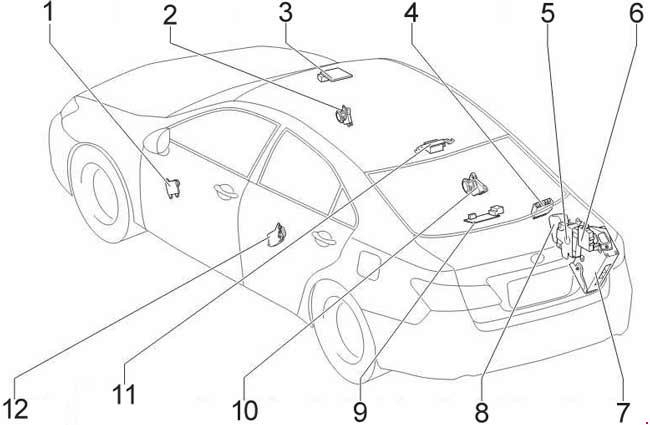

Дополнительные элементы
Схема
Расшифровка
- Блок управления стеклоподъемником (передний левый)
- Блок управления стеклоподъемником (передний правый)
- Блок управления люком
- Распределительный блок №6
- Блок управления ремнями безопасности
- Блок управления клиренсом
- Аудио усилитель
- Ресивер центрального замка
- Реле задней шторки
- Блок управления стеклоподъемником (задний правый)
- Антенна и ресивер системы контроля давления в шинах
- Блок управления стеклоподъемником (задний левый)
Блоки под капотом

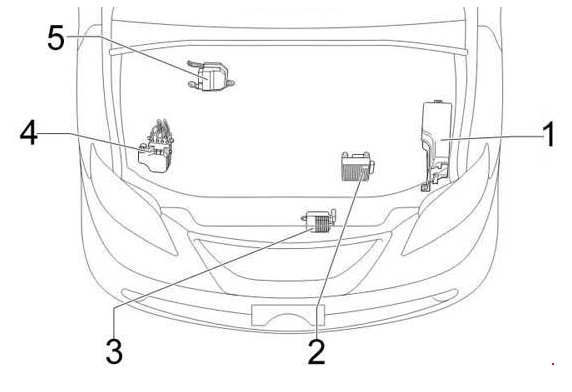

Расположение блоков
Схема
Назначение
- Блок предохранителей и реле
- Блок управления коробкой передач
- Блок управления вентилятором
- Блок курсовой устойчивости
- Блок управления двигателем
Блок предохранителей и реле
По капотом, основой блок в предохранителями и реле находится с левой стороны, так же закрыт защитной крышкой.

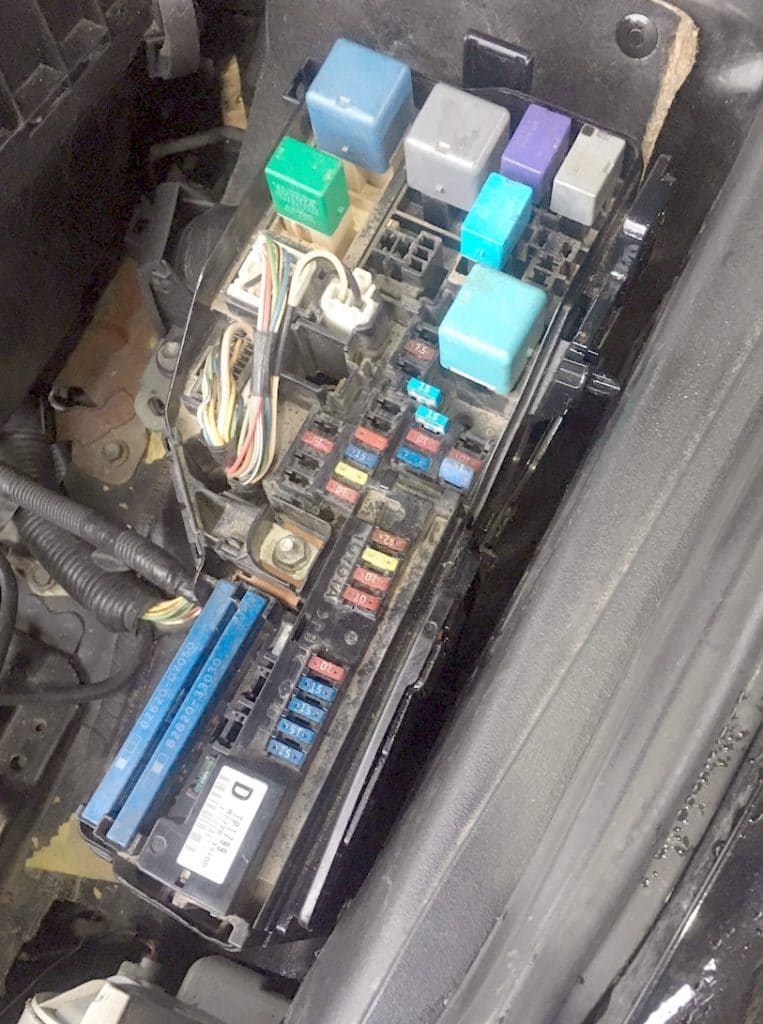

Фото — пример

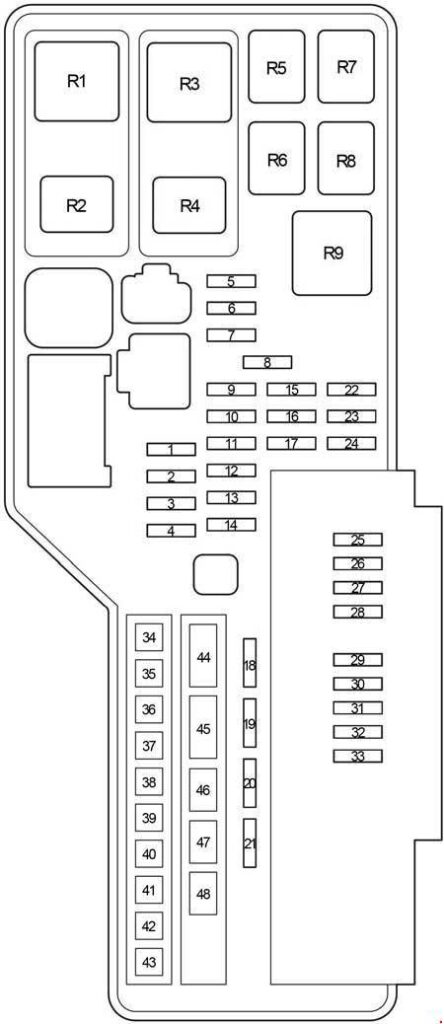

Схема
Описание
| 1 | 10A ALT-CDS — Генератор |
| 2 | 10A RR FOG — Задний противотуманный свет |
| 3 | — |
| 4 | — |
| 5 | 7,5A AM2 — Система запуска |
| 6 | 7,5A ALT−S — Система зарядки |
| 7 | 10A Mayday |
| 8 | — |
| 9 | 15A A/C CTRL PNL — Кондиционер |
| 10 | 10A E−ACM — Активные подушки двигателя |
| 11 | 10A ETCS — Система управления дроссельной заслонкой |
| 12 | 15A HAZ — Указатели поворота (аварийная сигнализация) |
| 13 | 20A IG2 — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, предохранители: «GAUGE NO.2», «IGN» |
| 14 | 20A STR LOCK — Система блокировки руля |
| 15 | 10A DOME — Освещение салона, комбинация приборов, подсветка косметического зеркала |
| 16 | 10A ECU−B NO.1 — ECU powers |
| 17 | 15A RADIO NO.1 — Аудио система |
| 18 | 25A DOOR NO.1 — Центральный замок |
| 19 | 30A AMP2 — Аудио система |
| 20 | 30A AMP — Аудио система |
| 21 | 30A EFI MAIN Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, блок управления электрооборудованием кузова, предохранители: «EFI NO.2», «EFI NO.3» |
| 22 | — |
| 23 | 10A EFI NO.3 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 24 | 15A EFI NO.2 — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25 | 7,5A S−HORN — Звуковой сигнал (противоугонная система) |
| 26 | 20A A/F — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 27 | 10A MPX−B — Комбинация приборов |
| 28 | 10A EFI NO.1 — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, блок управления электрооборудованием кузова |
| 29 | 10A HORN — Звуковой сигнал |
| 30 | 15A H−LP (RL) — Ближний правый свет |
| 31 | 15A H−LP (LL) — Ближний левый свет |
| 32 | 15A H−LP (RH) — Дальний правый свет |
| 33 | 15A H−LP (LH) — Дальний левый свет |
| 34 | 50A HTR — Кондиционер |
| 35 | 50A ABS NO.1 — ABS, система стабилизации автомобиля |
| 36 | 50A FAN MAIN — Вентилятор системы охлаждения |
| 37 | 30A ABS NO.2 — ABS, система стабилизации автомобиля |
| 38 | 50A RR DEF — Обогрев заднего стекла |
| 39 | 30A P-P / SEAT — Сиденья с электроприводом |
| 40 | 30A H−LP CLN — Омыватель фар |
| 41 | — |
| 42 | — |
| 43 | 30A PSB — Ремни безопасности с превентивной функцией |
| 44 | 120A ALT — Предохранители: «PSB», «H-LP CLN», «P-P/SEAT», «RR DEF», «ABS NO.2», «FAN MAIN», «ABS NO.1», «HTR», «RR FOG», «RR DOOR RH», «RR DOOR LH», «FUEL OPN», «FR FOG», «OBD», «STOP», «TI & TE», «A/C», «PWR», «DOOR NO.2», «S/ROOF», «GAUGE NO.2», «POWER», «P/SEAT» |
| 45 | — |
| 46 | — |
| 47 | — |
| 48 | 30A ST — Система запуска |
| Реле | |
| R1 | VSC No.2 — Система стабилизации автомобиля |
| R2 | VSC No.1 — Система стабилизации автомобиля |
| R3 | Вентилятор системы охлаждения |
| R4 | Лампы стоп-сигнала |
| или | |
| Задний противотуманный свет | |
| R5 | Стартер (ST) |
| R6 | Зажигание (IG2) |
| R7 | Муфта компрессора кондиционера (A/C) |
| R8 | Стартер (ST CUT) |
| R9 | Обогрев заднего стекла |
Отдельно, вне блока могут устанавливаться дополнительные реле вентиляторов охлаждения.
