Предохранители Lexus GS 300 (1997 — 2004)
Lexus GS 300 2 поколения выпускался в 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году с обозначениями S160 S161. За это время модель получила рестайлинг (Lexus GS400, Lexus 430). В данном посте вы найдёте описание предохранителей и реле Лексус ГС 2 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блоки в салоне
Блок с левой стороны

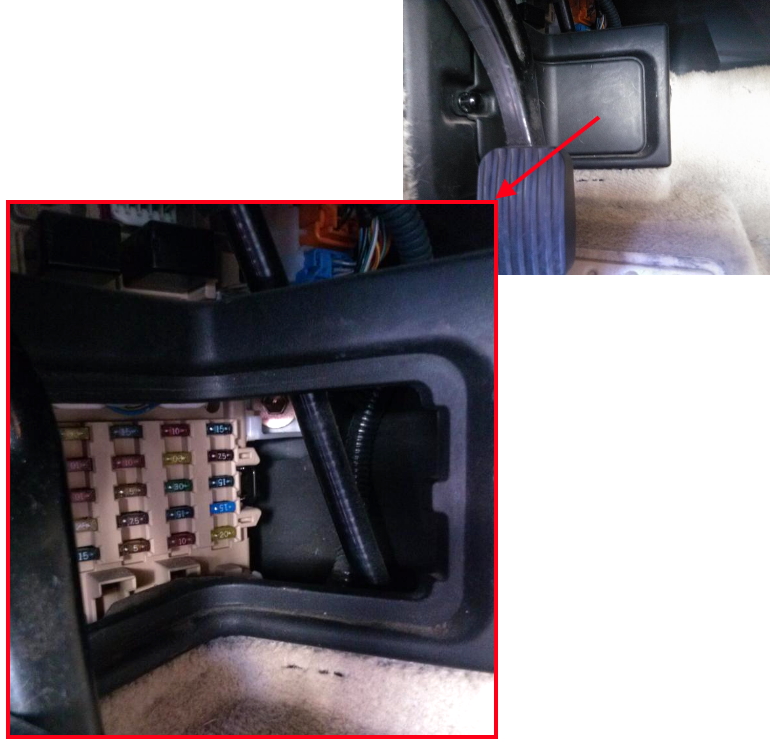

Под панелью приборов, со стороны водителя, находится первый блок с предохранителями и реле.

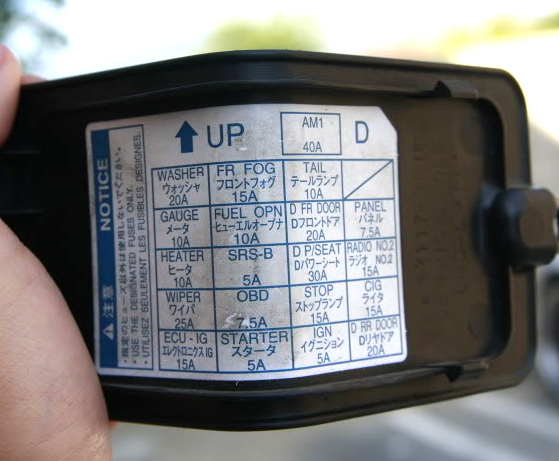

Сверяйте информацию со своими схемами на обратной стороне защитной крышки блоков.

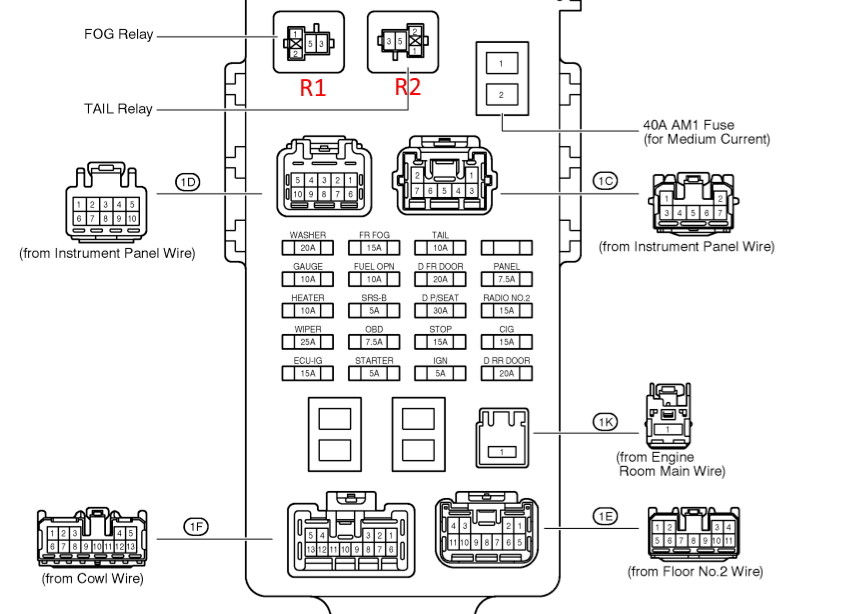

Схема
Описание
| WASHER | 20A Омыватель лобового стекла |
| FR FOG | 15A Противотуманные фары |
| TAIL | 10A Задние фонари, боковые указатели поворота, фонари освещения номерного знака, парковочный свет |
| SRS–ACC | 15A SRS, система подушек безопасности и ремней |
| GAUGE | 10A Задние фонари, датчики и измерительные приборы, индикаторы и звуковые сигналы напоминания об услугах |
| FUEL OPN | 10A Открыватель дверцы топливного бака |
| D FR DOOR | 20A Система электро стеклоподъемников, Система блокировки дверей, Беспроводной пульт дистанционного управления |
| PANEL | 7,5A Аварийные мигалки, очиститель фар |
| HEATER | 10A Кондиционер |
| SRS–B | 5A Приборы и счетчики, индикаторы напоминания об обслуживании и звуковые сигналы |
| D P/SEAT | 30A Система электропривода сидений |
| RADIO NO.2 | 15A Аудиосистема, система блокировки переключения передач |
| WIPER | 25A Стеклоочистители |
| OBD | 7,5A Бортовая диагностика |
| STOP | 15A Стоп-сигналы, Антиблокировочная система тормозов, Анти пробуксовочная система |
| CIG | 15A Прикуриватель, Розетка |
| ECU–IG | 15A Электро стеклоподъемники, Система блокировки дверей, Беспроводной пульт дистанционного управления, Противоугонная система |
| STARTER | 5A Система запуска |
| IGN | 5A Система многопортового впрыска топлива/ система последовательного многопортового впрыска топлива, SRS, Антиблокировочная система тормозная система, Система контроля заноса автомобиля, Система круиз-контроля |
| D RR DOOR | 20A Система стеклоподъемников, Система блокировки дверей, Беспроводной пульт дистанционного управления |
- Реле
- R1 — Реле противотуманных фар
- R2 — Реле габаритов
Сверху блока устанавливается реле указателей поворотов и аварийной сигнализации.
Блок с правой стороны
Со стороны пассажира под панелью приборов, расположен ещё один блок с предохранителями.

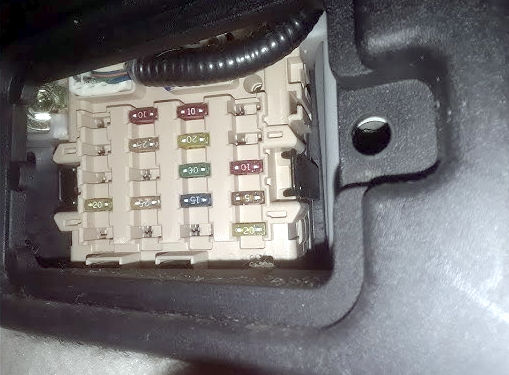

Фото — пример исполнения

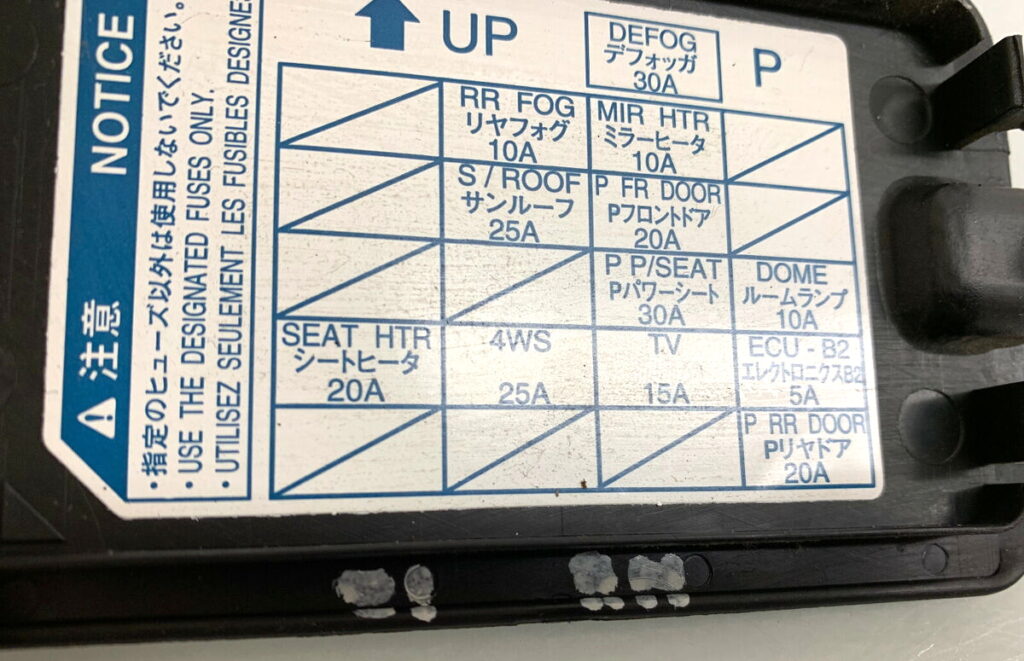

Схема с крышки блока
Обозначение
| RR FOG | 10А Задние противотуманные фары |
| M/R HTR | 10А Наружное зеркало заднего вида |
| S/ROOF | 25А Электронная лунная крыша |
| P FR DOOR | 20А Система стеклоподъемников, система блокировки дверей, беспроводной пульт дистанционного управления |
| P P/SEAT | 30А Система сидений с электроприводом, Наклон и телескопическое рулевое управление |
| DOME | 10А Внутреннее освещение, персональное освещение, тщеславное освещение, освещение багажника, часы |
| SEAT HTR | 20А Обогрев сидений |
| 4WS | 25А Система поного привода |
| TV | 15А ТВ и Аудио |
| ECU–B2 | 5А Система сидений с электроприводом |
| P RR DDOR | 20А Система стеклоподъемников, Система дверных замков, Беспроводной пульт дистанционного управления |
В верхней части блока устанавливаются некоторые дополнительные реле: обогревателя стекла, зеркал, системы обогрева салона.
Блоки под капотом
Основной блок предохранителей и реле

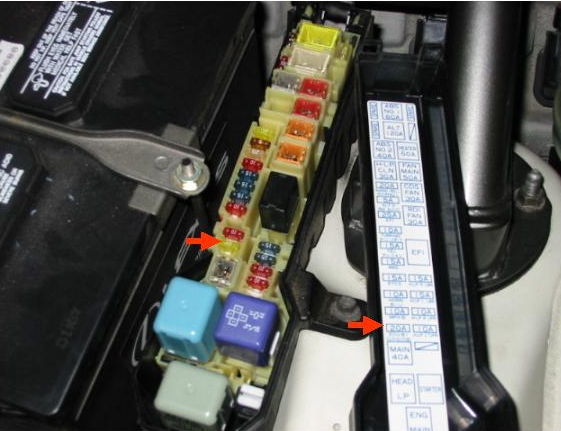

Под капотом автомобиля с левой стороны, рядом с аккумулятором, установлен главный блок с предохранителями и реле.

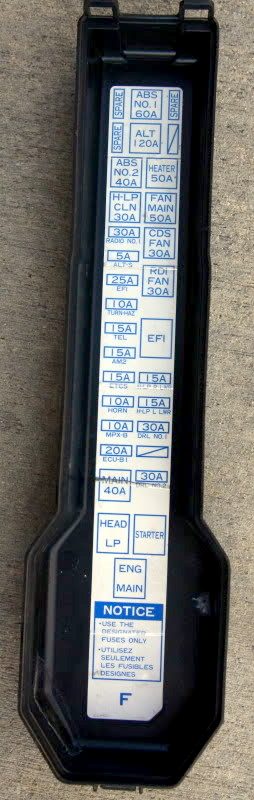

Схема
Назначение
| ECU–B1 | 20А Система стеклоподъемников, Система блокировки дверей, Беспроводное дистанционное управление, Противоугонная система, Открыватель крышки багажника, Внутреннее освещение, Персональные светильники, Часы, Очиститель фар |
| MPX–B | 10А Система стеклоподъемников, Система блокировки дверей, Беспроводной пульт дистанционного управления, Противоугонная система, Открыватель крышки багажника |
| HORN | 10А Сирена, Сигнал |
| ETCS | 15А Электронная система управления дроссельной заслонкой |
| AM2 | 15А Система запуска, Много портовая система впрыска топлива /последовательная много портовая система впрыска топлива |
| TEL | 15А Телефон |
| TURN–HAZ | 10А Сигнальные огни поворота |
| EFI | 25А Много портовая система впрыска топлива/последовательная много портовая система впрыска топлива, Система контроля выбросов |
| ALT–S | 5А Система зарядки |
| RADIO NO.1 | 20А Аудио |
| DRL NO.2 | 30А Система дневных ходовых огней |
| DRL NO.1 | 30А Система дневных ходовых огней |
| H–LP L UPR | 10А Левая фара (ближний свет) |
| H–LP R UPR | 10А Правая фара (ближний свет) |
| H–LP L LWR | 15А Левая фара (ближний свет) |
| H–LP R LWR | 15А Правая фара (ближний свет) |
| SPARE | Запасной предохранитель |
Дополнительные блоки
Отдельно, могут устанавливаться несколько дополнительных блоков с предохранителями и реле.

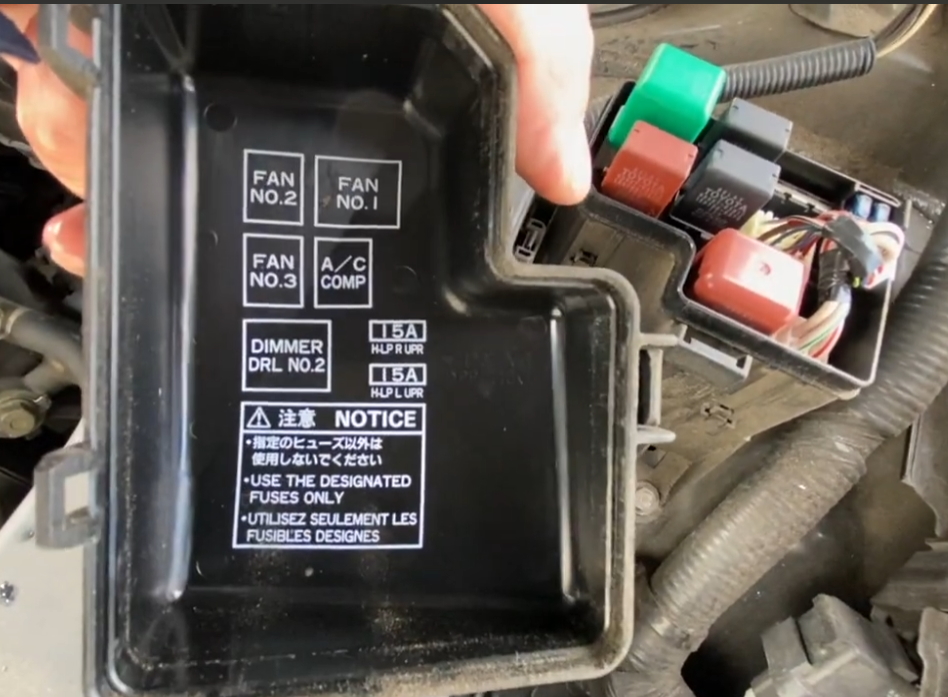

Блок 2

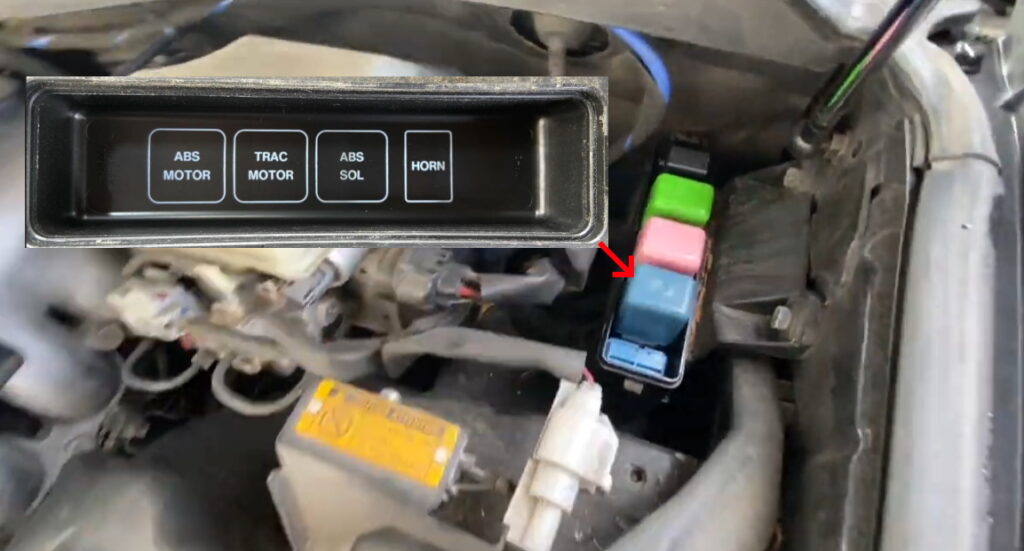

Блок 3
На этом всё. А если Вам есть что добавить — пишите в комментарии.
