Предохранители Lexus RX350 реле, 2009 — 2015
Lexus RX 350 3 го поколения выпускался в 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году с обозначением AL10. За это время модель прошла рестайлинг. В нашем материале вы сможете найти описание предохранителей и реле Лексус РХ350 3 поколения со схемами блоков, местами их расположения и фотографиями. Отметим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне
Блок предохранителей

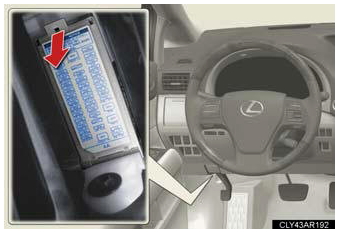

В салоне автомобиля с левой стороны, под панелью приборов находится блок с предохранителями.

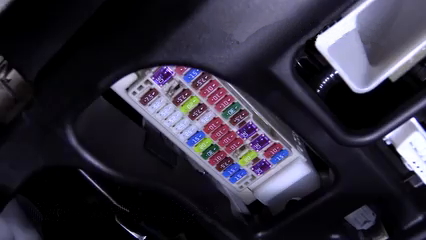

Фото пример

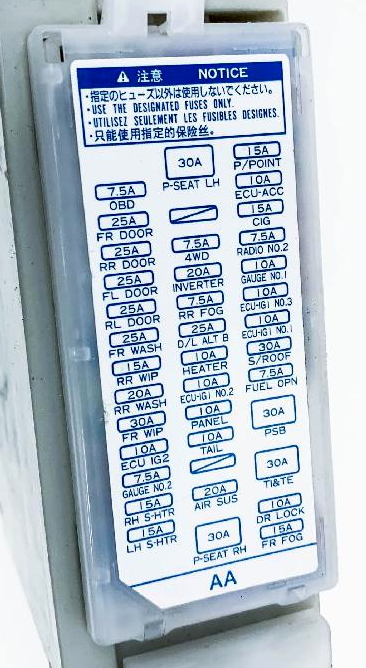

Сверяйте назначение элементов со своей схемой на защитной крышке.

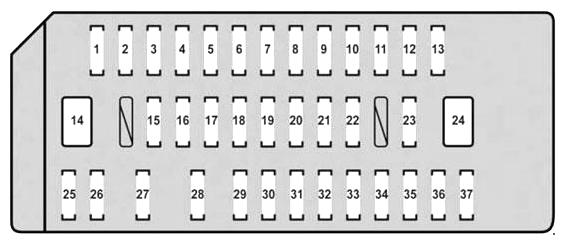

Схема
Описание
| 1 | 15А P/POINT — Розетка |
| 2 | 10A ECU-ACC — Навигация, блок управления электро — зеркалами (2010-2012), блок мультиплекс, мульти — информационный дисплей, индикатор на лобовом стекле, кондиционер (2013-2015), аудиосистема (2013-2015) |
| 3 | 15A CIG — Прикуриватель (розетка) |
| 4 | 7,5A RADIO NO. 2 — Аудиосистема, розетка (2010-2012), навигация (2013-2015) |
| 5 | 10A GAUGE NO. 1 — Аварийная сигнализация, навигация, индикатор на лобовом стекле, кондиционер (2013-2015), система зарядки (2013-2015) |
| 6 | 10A ECU-IG1 NO. 3 — Блок управления зеркалами, стеклоочиститель и омыватель, подогрев сидений, стартер, розетка, люк, автоматическая система контроля дальнего света фар (2010-2012), кондиционер (2013-2015) |
| 7 | 10A ECU-IG1 NO.1 — Блок мультиплекс, электрическая система рулевого управления, блокировка селектора коробки передач, регулировки рулевой колонки, стартер, блок управления автоматической коробкой передач, дверь багажника, система проверки давления в шинах, система стабилизации автомобиля (2013-2015), предаварийная система безопасности (2013-2015) |
| 8 | 30A S/ROOF — Люк |
| 9 | 7,5A FUEL OPN — Лючок заливной горловины топливного бака |
| 10 | 30A PSB — Предаварийная система безопасности |
| 11 | 30A TI&TE — Регулировки рулевой колонки |
| 12 | 10A DR LOCK — Центральный замок |
| 13 | 15A FR FOG — 2010-2012: Передние противотуманные фары |
| 7,5A FR FOG — 2013-2015: Передние противотуманные фары | |
| 14 | 30A P-SEAT LH — Электропривод левого сиденья |
| 15 | 7,5A 4WD — Система полного привода |
| 16 | 20A INVERTER — 2013-2015: Розетка |
| 17 | 7,5A RR FOG — Зандние противотуманные фары |
| 18 | 25А D/LALTB — Блок мультиплекс, центральный замок (2013-2015), дверь багажника (2013-2015) |
| 19 | 10А HEATER — 2010-2012: Кондиционер |
| 10А ESP — 2013-2015: Электрическая система рулевого управления | |
| 20 | 10А ECU-IG1 NO. 2 — 2010-2012: Кондиционер, электроника двигателя, мульти-информационный дисплей, система пассивной безопасности (SRS) |
| 2013-2015: Интуитивный помощник при парковке, система полного привода, предаварийная система безопасности | |
| 21 | 10A PANEL — 2010-2012: Переключатель освещения, навигация, стеклоочиститель, подогрев сидений, дверь багажника, омыватель фар, аудиосистема, кондиционер, мульти-информационный дисплей, система стабилизации высоты |
| 2013-2015: Переключатель освещения, навигация, аудиосистема, мульти-информационный дисплей, блок управления трансмиссией | |
| 22 | 10A TAIL — Габаритный свет, освещение номерного знака, передние противотуманный свет, разъем прицепа |
| 23 | 20A AIR SUS — 2010-2012: Пневмоподвеска |
| 24 | 30A P-SEAT RH — Электропривод правого сиденья |
| 25 | 7,5A OBD — On-Board diagnosis (диагностический разъём) |
| 26 | 25A FR DOOR — Передний правый стеклоподъемник, электропривод зеркала (2013-2015) |
| 27 | 25A RR DOOR — Задний правый стеклоподъемник |
| 28 | 25A FL DOOR — Передний левый стеклоподъемник, электропривод зеркала (2013-2015) |
| 29 | 25A RL DOOR — Задний левый стеклоподъемник |
| 30 | 25A FR WASH — Омыватель переднего стекла |
| 31 | 15A RR WIP — Задний стеклоочиститель |
| 32 | 20A RR WASH — Омыватель заднего стекла |
| 33 | 30A FR WIP — Передний стеклоочиститель |
| 34 | 10A ECU IG2 — 2010-2012: Стартер, интуитивный помощник при парковке, система полного привода |
| 2013-2015: Электроника двигателя, система классификации переднего пассажира, система пассивной безопасности (SRS), лампы стоп-сигнала, блок управления коробкой передач, блокировка руля | |
| 35 | 7,5A GAUGE NO. 2 — 2010-2012: Старте |
| 2013-2015: Комбинация приборов | |
| 36 | 15A RH S-HTR — Подогрев правого сиденья |
| 37 | 15A LH S-HTR — Подогрев левого сиденья |
За работу прикуривателя отвечают предохранители 1 и 3 на 15А.
Блок реле
Установлен за блоков с предохранителями.
Схема
Обозначение
- R1 — Реле открывания лючка топливо заливной горловины
- R2 — Реле задних противотуманных фар
- R3 — Реле панели приборов
Реле управления стоп-сигналами крепится рядом, отдельно вне блока.
Блоки под капотом
Блок предохранителей и реле

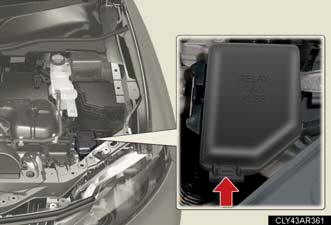

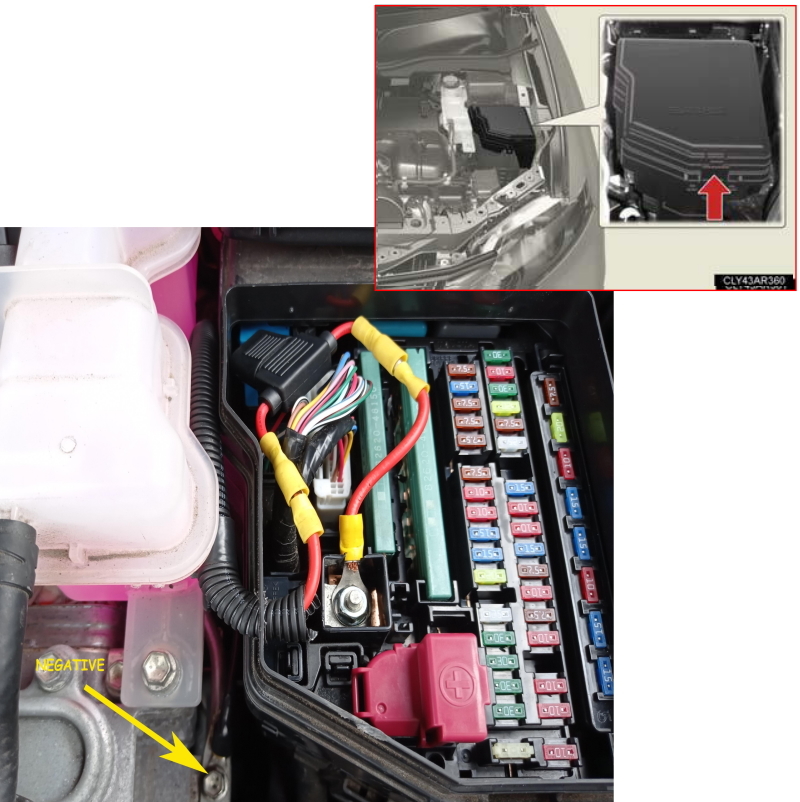

Под капотом, в моторном отсеке с левой стороны находится основной блок с предохранителями и реле.

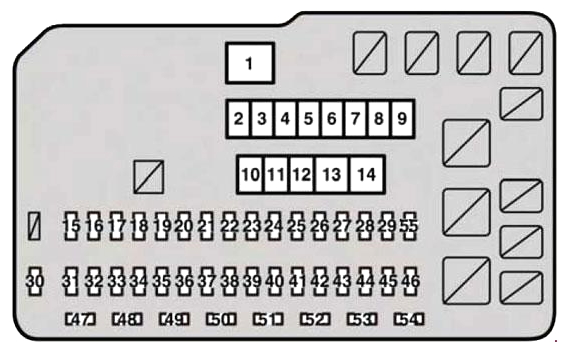

Схема
Назначение
| 1 | 80A RDI FAN NO. 1 — Вентиляторы системы охлаждения |
| 2 | 50A RR DEF — Обогрев заднего стекла |
| 3 | 50A AIR SUS — 2010-2012: Пневмоподвеска |
| 4 | 50A HTR — Кондиционер |
| 5 | — |
| 6 | — |
| 7 | 30A ABS NO.2 — 2010-2012: ABS |
| 2013-2015: Cистема стабилизации автомобиля | |
| 8 | 30A H-LP CLN — Омыватель фар |
| 9 | 30A PBD — Электропривод открытия багажника |
| 10 | 30A ST — Стартер |
| 11 | 50A PD — 2010-2012: Дневные ходовые огни, электроника двигателя, предохранители: A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, S-HORN |
| 2013-2015: Предохранители: A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, SHORN | |
| 12 | 2010-2012: ABS |
| 50A ABS NO.1 — 2013-2015: Cистема стабилизации автомобиля | |
| 13 | 60A EPS — Электрическая система рулевого управления |
| 14 | 140A ALT — 2010-2012: Предохранители: FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU IG1 NO. 1, ECU IG1 NO. 2, PANEL, GAUGE NO. 1 |
| 2013-2015: Предохранители: IG1 MAIN, TOWING BATT, DEICER, TOWING, STOP, RDI FAN NO. 1, FILTER, RR DEF, AIR SUS, HEATER, ABS NO. 2, H-LP CLN, PBD, ECU-IG1 NO. 1, ECU-IG1 NO. 3, GAUGE NO. 1, ECU-IG1 NO. 2, EPS, FR WIP, RR WIP, FR WASH, RR WASH, RH S-HTR, LH S-HTR, TAIL, PANEL, D/L ALT B, FR FOG, FR DOOR, FL DOOR, RR DOOR, RL DOOR, PSB, P-SEAT LH, P-SEAT RH, TI&TE, FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU-ACC, P/POINT, CIG, RADIO NO. 2 | |
| 15 | 30A AMP1 — Аудиосистема |
| 16 | 30A EFI MAIN — 2010-2012: Электроника двигателя, предохранители: EFI NO. 1, EFI NO. 2 |
| 2013-2015: Электроника двигателя, блок управления трансмиссией, предохранители: EFI NO. 1, EFI NO. 2, F/PMP | |
| 17 | 30A AMP2 — Аудиосистема |
| 18 | 30A IG2 — 2010-2012: Стартер, предохранители: IGN, GAUGE NO. 2, ECU IG NO. 2 |
| 2013-2015: Предохранители: IGN, GAUGE NO. 2, ECU IG 2 | |
| 19 | 25A IP JB — Центральный замок |
| 20 | 20A STR LOCK — Стартер |
| 21 | 15A RAD NO. 3 — 2010-2012: Подсветка комбинации приборов, подсветка панели приборов, навигация, аудиосистема, развлекательная система для задних пассажиров |
| 2013-2015: Комбинация приборов, навигация, аудиосистема | |
| 22 | 15A HAZ — Аварийная сигнализация |
| 23 | 10A ETCS — Электроника двигателя |
| 24 | 10A RAD NO. 1 — Аудиосистема, навигация (2013-2015) |
| 25 | 7,5A AM2 — Стартер |
| 26 | 7,5A ECU-BNO. 2 — 2010-2012: Кондиционер, система классификации переднего пассажира, стартер |
| 2013-2015: Кондиционер, система классификации переднего пассажира, аудиосистема, стеклоподъемники, система стабилизации автомобиля | |
| 27 | 7,5A MAYDAY/TEL — 2013-2015: MAYDAY/TEL |
| 28 | 2013-2015: IMMOBI |
| 29 | 7,5A IMMOBI — Система зарядки |
| 30 | 10A IGN — 2010-2012: Стартер, электроника двигателя |
| 2013-2015: Электроника двигателя | |
| 31 | 10A DOME — Освещение багажного отсека, освещение салона, подсветка зеркала в козырьке, лампы в дверях. освещение пространства для ног |
| 32 | 7,5A ECU-B NO. 1 — 2010-2012: Освещение салона, регулировки рулевой колонки, блок мультиплекс, комбинация приборов. стеклоподъемники, память настроек водителя, блок управления сиденьями, дверь багажника, индикатор на лобовом стекле, стартер, кондиционер, центральный замок |
| 10A ECU-B NO. 1 — 2013-2015: Регулировки рулевой колонки, блок мультиплекс, комбинация приборов. память настроек водителя, блок управления сиденьями, дверь багажника, индикатор на лобовом стекле, стартер, блок управления зеркалами, дистанционное управление гаражными воротами | |
| 33 | 10A EFI NO. 1 — Электроника двигателя, блок управления трансмиссией (2013-2015) |
| 34 | 7,5A WIP-S — 2010-2012: Стеклоочиститель и омыватель |
| 2013-2015: Круиз-контроль | |
| 35 | 7,5A AFS — 2010-2012: Система адаптивного освещения |
| 10A ECU-IG1 NO. 4 — 2013-2015: Кондиционер, обогрев заднего стекла, вентиляторы системы охлаждения, система стабилизации автомобиля | |
| 36 | 7,5A BK/UP LP — Лампы заднего хода |
| 37 | 7,5A HEATER NO. 2 — 2010-2012: Кондиционер, система полного привода |
| ECU-IG1 NO. 5 — 2013-2015: Кондиционер | |
| 38 | 10A ECU IG1 — 2010-2012: Система адаптивного освещения, омыватель фар, вентилятор системы охлаждения, пневмоподвеска, система стабилизации автомобиля, система интегрированного управления динамикой автомобиля |
| ECU-IG1 NO. 6 — 2013-2015: Омыватель фар, круиз-контроль, система стабилизации автомобиля, система контроля «мертвых зон» | |
| 39 | 10A EFI NO.2 — Электроника двигателя |
| 40 | 15A F/PUMP — Электроника двигателя |
| 41 | 25A DEICER — Стеклоочиститель и омыватель |
| 42 | 7,5A STOP — 2010-2012: Система стабилизации автомобиля, система интегрированного управления динамикой автомобиля, дополнительный стоп сигнал |
| 2013-2015: Система стабилизации автомобиля, система интегрированного управления динамикой автомобиля, лампы стоп-сигнала, блок управления трансмиссией, электроника двигателя, блокировка селектора коробки передач, стартер | |
| 43 | 20A TOWING BATT — Батарея прицепа |
| 44 | 30A TOWING — Освещение прицепа |
| 45 | 10A FILTER — 2010-2012: Вентилятор кондиционера |
| 46 | 30A IG1 MAIN — 2010-2012: Предохранители: ECU IG1, BK/UPLP, HEATER NO. 2,AFS |
| 2013-2015: Предохранители: ECU-IG1 NO. 6, BK/UP LP, ECU IG1 NO. 5, ECU-IG1 NO. 4 | |
| 47 | 15A H-LP RH HI — Дальний правый свет |
| 48 | 15A H-LP LH HI — Дальний левый свет |
| 49 | 10A BIXENON — 2010-2012: Фары |
| 50 | 15A H-LP RH LO — Ближний правый свет |
| 51 | 15A H-LP LH LO — Ближний левый свет |
| 52 | 10A HORN — Звуковой сигнал |
| 53 | 20A A/F — Электроника двигателя |
| 54 | 7,5A S-HORN — Сирена противоугонной системы |
| 55 | 7,5A DRL — Дневные ходовые огни |

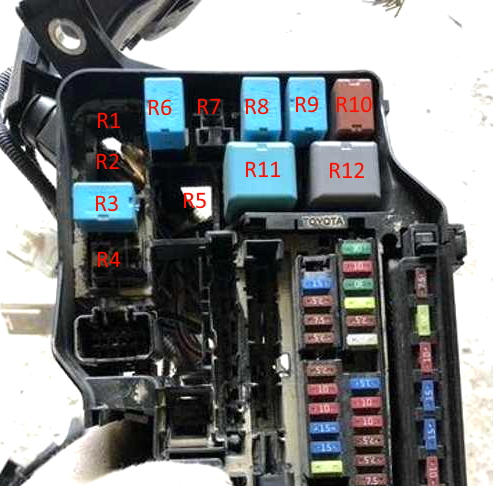

Реле
Расшифровка
- R1 — Реле стартера
- R2 — Реле муфты компрессора кондиционера
- R3 — Реле IG1
- R4 — Реле антиобледенителя щёток
- R5 — Реле системы AHC
- R6 — Главное реле систем впрыска
- R7 —
- R8 — Реле отсечки топливного насоса
- R9 — Реле IG2
- R10 — Реле топливного насоса
- R11 — Реле обогревателя заднего стекла
- R12 — Реле электро двигателя вентилятора.
Блок предохранителей
Ещё один блок с предохранителями установлен в передней части моторного отсека.

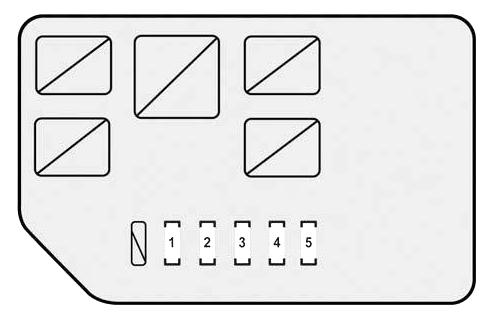

Схема
Описание
- ECB MAIN 1 — 10А Тормозная система
- ECB MAIN 2 — 10А Тормозная система
- BATT FAN — 15A Вентилятор охлаждения батареи
- OIL PUMP — 10A Насос масла (гибридная система)
- A/C W/P — 10A Система кондиционирования и вентиляции.

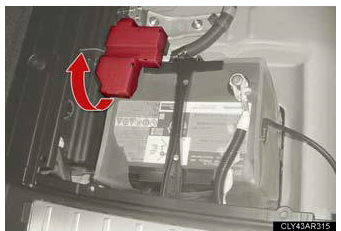

В багажном отсеке на плюсовой клемме аккумуляторной батареи расположен блок силовых предохранителей высокой мощности.
Назначение
- 180A MAIN — Главный (все электрические компоненты)
- 50A RR-B — Конденсатор, DCDC-S
- 80A EPS — Электроусилитель руля
На этом всё, а если Вам есть что добавить — пишите в комментарии.
