Предохранители Lifan MyWay Х70
Lifan MyWay Х70 производился в 2016, 2017, 2018, 2019, 2020, 2021, 2022 годах. В данной статье вы найдёте описание предохранителей и реле Лифан Х70 Майвей со схемами блоков, местами их расположения и фотографиями. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

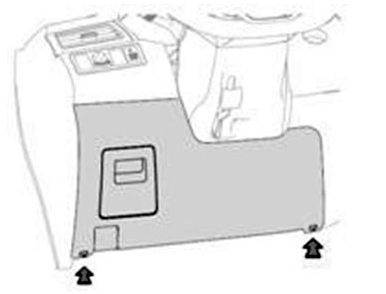

В салоне автомобиля блок с предохранителями и реле расположен в нижней части панели приборов за защитной крышкой.

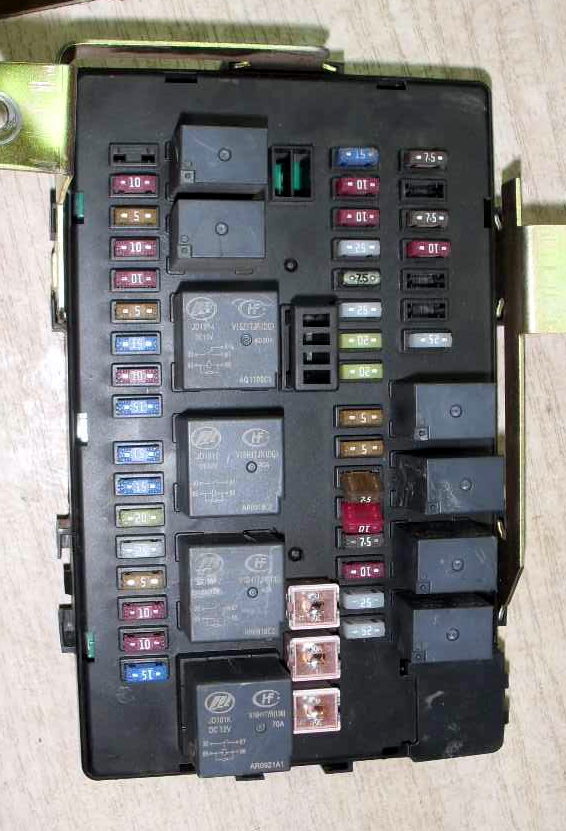

Фото — пример блока

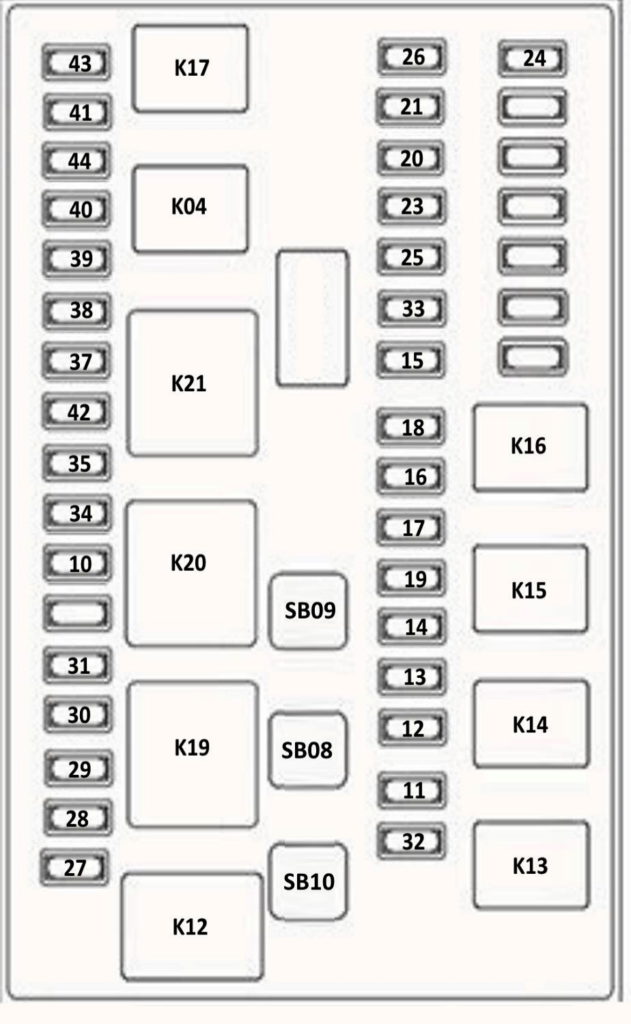

Схема
Описание
| 10 | 15А Обогрев сидений |
| 11 | 25А Обогрев заднего стекла |
| 12 | 10А Лампы габаритного света |
| 13 | 7,5А Задние противотуманные фонари |
| 14 | 10А Передние противотуманные фары |
| 15 | 20А Система пассивного бесключевого доступа / запуска двигателя (PEPS) |
| 16 | 5А Замок зажигания / кнопка запуска Engine START-STOP |
| 17 | 5А Блок управления двигателем (ECM) |
| 18 | 20А Блок кузовной электроники (BCM) |
| 19 | 7,5А Цепь электропитания центрального замка |
| 20 | 10А Комбинация приборов / Диагностический разъем (OBDII) |
| 21 | 10А Мультимедийная система MP5 |
| 23 | 10А Люк в крыше |
| 24 | 7,5А Лампы стоп-сигналов |
| 25 | 5А Лампы освещения салона, багажника, дверей |
| 26 | 15А Система вызова экстренных оперативных служб (ГЛОНАСС) |
| 27 | 15А Прикуриватель |
| 28 | 10А Дополнительная розетка 12V 120 W |
| 29 | 10А Система мультимедиа MP5 |
| 30 | 5А Электропривод наружных зеркал / блок кузовной электроники (BCM) |
| 31 | 25А Стеклоочистители и стеклоомыватели |
| 32 | 25А Передние электрические стеклоподъемники |
| 33 | 25А Задние электрические стеклоподъемники |
| 34 | 15А Блок управления кондиционером |
| 35 | 15А Блок управления двигателем (ECM) |
| 37 | 15А Комбинация приборов / люк в крыше / разъем диагностики (OBDII) |
| 38 | 5А Антиблокировочная тормозная система (ABS) |
| 39 | 10А Электроусилитель руля (EPS) |
| 40 | 10А Подушки безопасности (SRS) |
| 41 | 10А Дневные ходовые лампы |
| 42 | 10А Блок кузовной электроники (BCM) |
| 43 | 10А Автоматическая коробка передач |
| 44 | 5А Система пассивного бесключевого доступа /запуска двигателя (PEPS) |
| SB08 | 30А Электропитание IG2/ACC |
| SB09 | 30А Электропитание IG1 |
| SB10 | 30А Основной вентилятор отопителя |
| Реле | |
| K04 | Дневные ходовые огни |
| K12 | Вентилятор отопителя |
| K13 | Обогрев заднего стекла |
| K14 | Лампы габаритного освещения |
| K15 | Задние противотуманные фонари |
| K16 | Передние противотуманные фары |
| K17 | P/R реле |
| K19 | ACC |
| K20 | IG2 |
За работу прикуривателя отвечает предохранитель номер 27 на 15А.
Блок под капотом

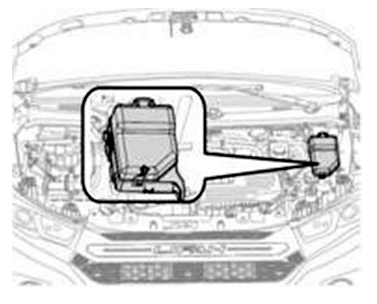

Под капотом, в моторном отсеке блок с предохранителями и реле находится с левой стороны около аккумуляторной батареи.

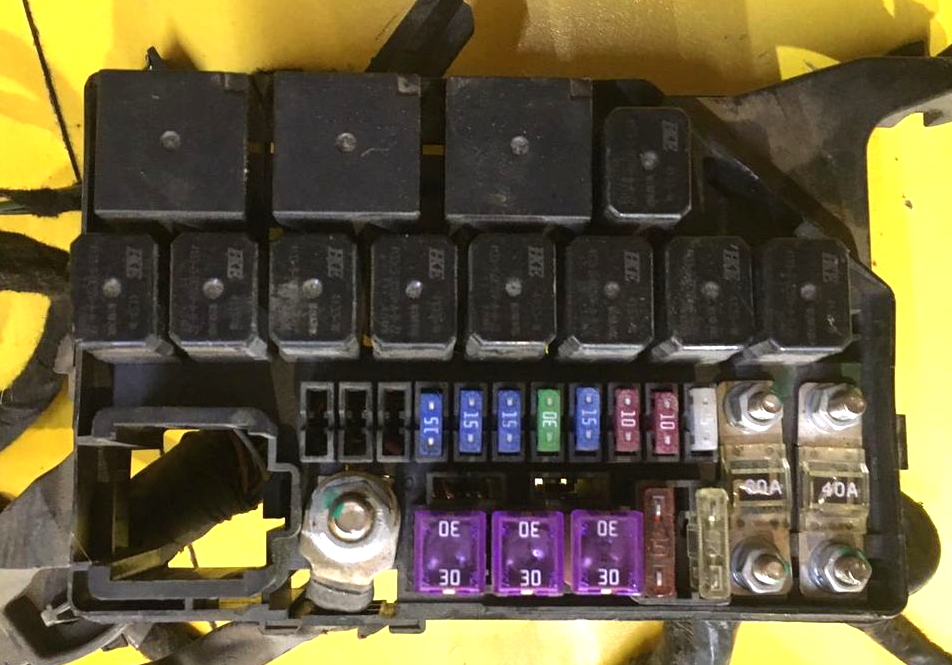

Фотография

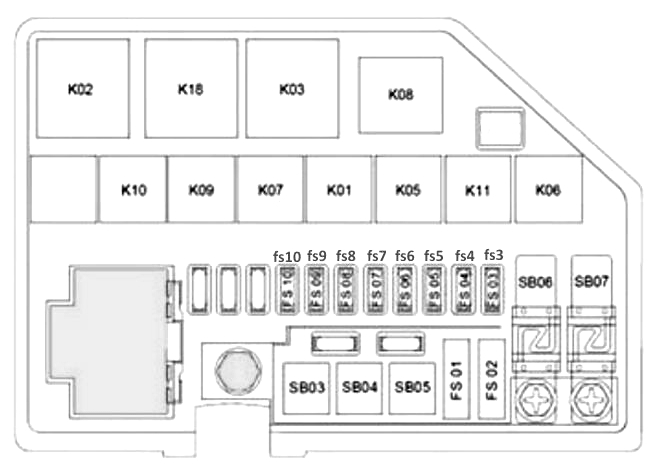

Схема
Обозначение
| FS01 | 30А Антиблокировочная система ABS |
| FS02 | |
| FS03 | 25А Главное реле |
| FS04 | 10А Звуковой сигнал |
| FS05 | 10А Компрессор кондиционера |
| FS06 | 15А Бензонасос |
| FS07 | 20А Стартер |
| FS08 | 15А Фары — дальний свет |
| FS09 | 15А Фары — ближний свет |
| FS10 | 15А Обогрев сидений |
| SB03 | 30А Дополнительный вентилятор кондиционера |
| SB04 | 30А Высокая скорость вентилятора |
| SB05 | 30А Низкая скорость вентилятора |
| SB06 | 60А Цепь электропитания оборудования |
| SB07 | 40А Усилитель руля (EPS) |
| Реле | |
| K01 | Дополнительный вентилятор кондиционера |
| K02 | Высокая скорость вентилятора |
| K03 | Низкая скорость вентилятора |
| K05 | Звуковой сигнала |
| K06 | Компрессор кондиционера |
| K07 | Реле бензонасоса |
| K08 | Стартер |
| K09 | Дальний свет фар |
| K10 | Ближний свет фар |
| K11 | Главное реле |
| K18 | Управление скоростью вращения вентилятора |
Нашли ошибку или есть что добавить — пишите в комментарии
