Предохранители Мазда Премаси (1999 — 2005), схема, где находятся

Минивэн Mazda Premacy первого поколения выпускался в 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году с дизельными и бензиновыми двигателями. В данной статье вы найдёте описание предохранителей и реле Мазда Премаси со схемами блоков и местами их расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.

Количество элементов в блоках может отличатся от представленного и зависит от уровня оснащения и года выпуска.

Блок в салоне

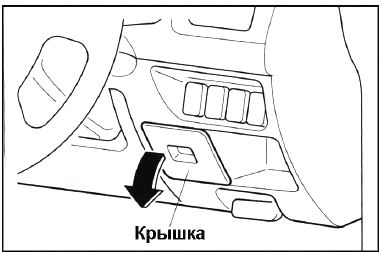

В салоне автомобиля основной блок с предохранителями расположен в нижней части панели приборов, за защитной крышкой.

Актуальная схема будет нанесена на блок.

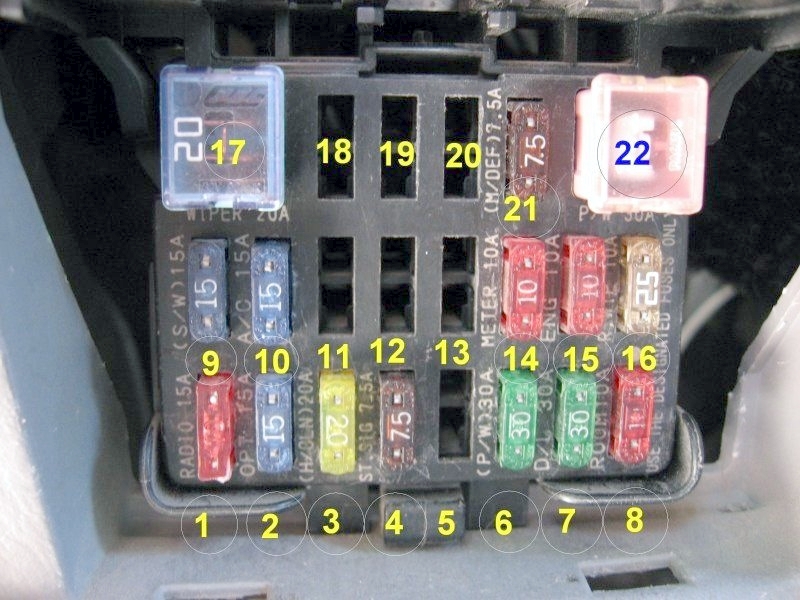

Схема

Описание

1	15А RADIO — Аудио устройство, обогрев заднего стекла, прикуриватель
2	15А OPT — Доп. розетка в багажнике, система 100 в (опция)
3	30А H/CLN — Очиститель фар
4	7,5А ST.SIG. — Стартер, зажигание
5	Резерв
6	30А P/W — Стеклоподъёмник
7	30А DOOR/LOСK — Центральный замок
8	10А ROOM — Освещение салона и багажника, диагностический разъём OBD(под панелью),
9	15A S/W — Подогрев сидений
10	15A A/C — Кондиционер, реле обогревателя заднего стекла
11	Резерв
12	Резерв
13	Резерв
14	10А METER — Приборная панель, диагностический разъём под капотом, указатели поворотов
15	10А ENG — Главное реле, блок ABS, система курсовой устойчивости, SRS
16	10А .R.WIP. — Очиститель и омыватель заднего стекла
17	20А WIPER — Очиститель и омыватель
18	Резерв
19	Резерв
20	Резерв
21	7,5А W/DEF — Обогрев зеркал
22	30А P/WIN — Стекло подъёмники

За работу прикуривателя отвечает предохранитель номер 1.

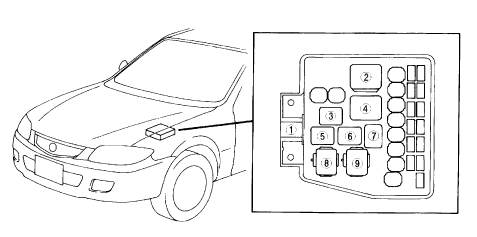

Блок под капотом

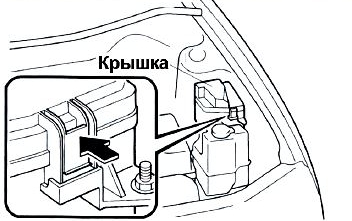

Под капотом, основной блок с предохранителями и реле находится в левой части моторного отсека рядом с аккумулятором.

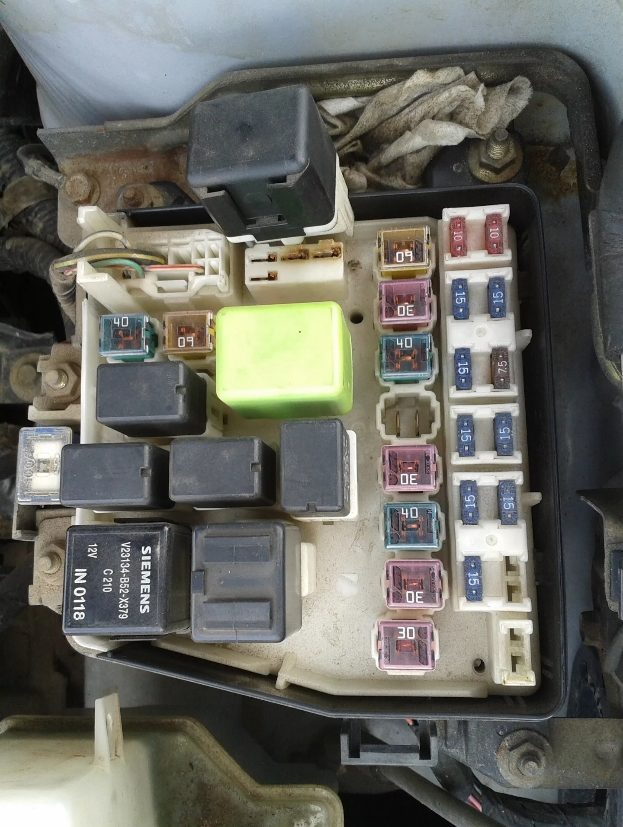

Фото — пример

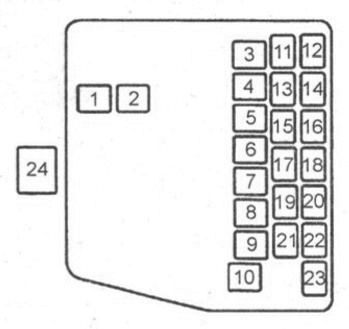

Схема предохранителей

Обозначение предохранителей

1	40А HEATER — Отопитель
2	60А ABS — Анти блокировочная тормозная система
3	60А IG KEY — Для защиты различных цепей
4	30А PTC — Дополнительный отопитель
5	40А GLOW — Свечи (дизель)
6	Резерв
7	30А COOLING FAN — Электро двигатель вентилятора системы охлаждения
8	40А BTN — Внутреннее освещение, Электро замок двери
9	30А AD FAN — Дополнительный вентилятор охлаждения кондиционера
10	30А INJ OR FIP — Блок управления двигателем
11	10А A/C — Кондиционер
12	10А ST.SIG — Сигнал стартера
13	15А HORN — Сигнал
14	15А HAZARD — Сигнальные лампы аварийной сигнализации
15	15А TAIL — Габариты
16	7,5А HEAD C/U — Для защиты различных цепей
17	15А FOG — Противотуманные фары
18	15А FOG — Противотуманный фонарь
19	15А STOP — Тормозные огни
20	15А HEAD-R — Фара правая
21	15А HEAD-L — Фара — левая
22	Резерв
23	15А HEAD HI — Фары
24	100А MAIN — Главный предохранитель, для защиты всех цепей
