Предохранители Opel Corsa E (2014 — 2019)
Opel Corsa E представляет 5 поколение модельного ряда Корса, которое выпускалось в 2014, 2015, 2016, 2017, 2018, 2019 годах. Так же известна под названием Vauxhall Corsa Е. В данной статье вы найдёте описание предохранителей и реле Опель Корса Е со схемами блоков, фото примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей в блоках, а так же их количество может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блоки в салоне

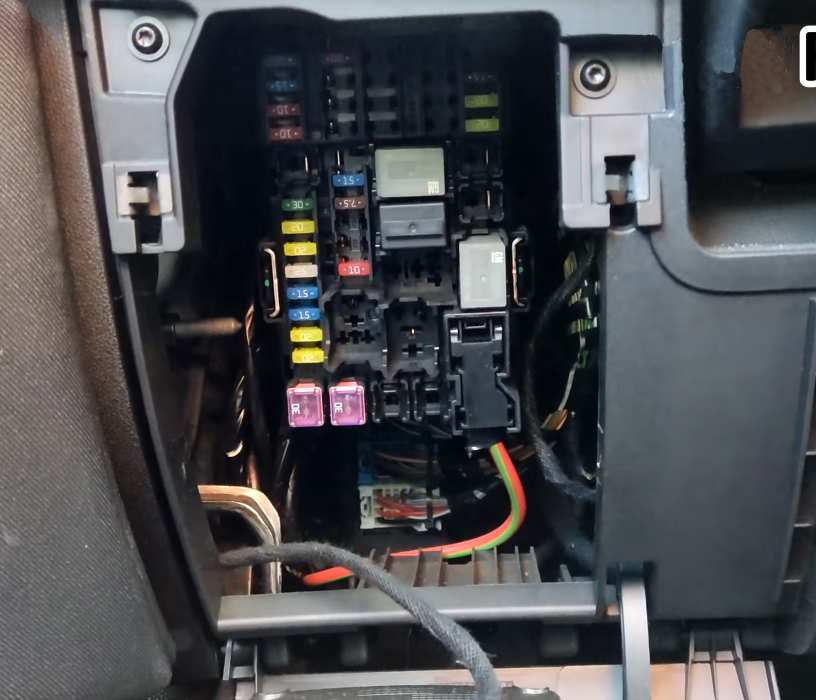

В салоне автомобиля блок с предохранителями находится с левой стороны в нижней части панели приборов. В автомобилях с правым рулевым управлением — в бардачке.

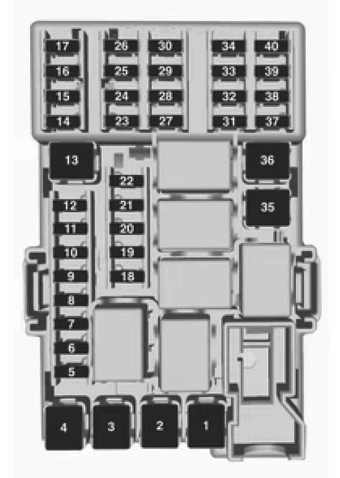

Схема
Описание
| 1 | — |
| 2 | — |
| 3 | Электрические стеклоподъемники |
| 4 | Преобразователь напряжения |
| 5 | Модуль управления кузовным оборудованием 1 |
| 6 | Модуль управления кузовным оборудованием 2 |
| 7 | Модуль управления кузовным оборудованием 3 |
| 8 | Модуль управления кузовным оборудованием 4 |
| 9 | Модуль управления кузовным оборудованием 5 |
| 10 | Модуль управления кузовным оборудованием 6 |
| 11 | Модуль управления кузовным оборудованием 7 |
| 12 | Модуль управления кузовным оборудованием 8 |
| 13 | — |
| 14 | Задняя дверь |
| 15 | Система подушек безопасности |
| 16 | Соединение по каналу передачи данных |
| 17 | Зажигание |
| 18 | Кондиционер |
| 19 | Люк на крыше |
| 20 | Система помощи при парковке/ Датчик дождя/ Передняя камера |
| 21 | Тормозной переключатель |
| 22 | Аудио система |
| 23 | Отображать |
| 24 | — |
| 25 | Вспомогательный домкрат |
| 26 | Приборная доска |
| 27 | Подогрев сиденья водителя |
| 28 | — |
| 29 | — |
| 30 | Приборная панель/ Подогрев сидений/ FlexDock |
| 31 | Сигнал |
| 32 | Подогрев сиденья пассажира |
| 33 | — |
| 34 | Руль с подогревом |
| 35 | Комплект для ремонта шин |
| 36 | — |
| 37 | Задний стеклоочиститель |
| 38 | Прикуриватель |
| 39 | Электрические стеклоподъемники/ люк на крыше/ дисплей коробки передач Automatik |
| 40 | — |
За работу прикуривателя отвечает предохранитель номер 38.
Блок под капотом

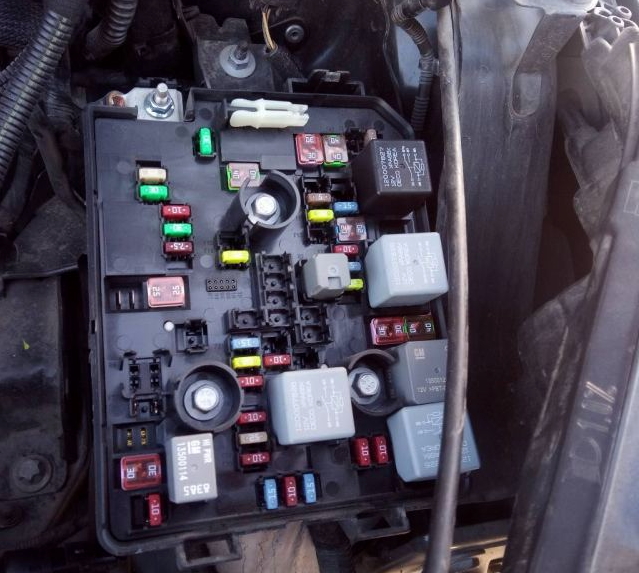

Под капотом, в моторном отсеке с правой стороны, под защитной крышкой находится основной блок предохранителей и реле.

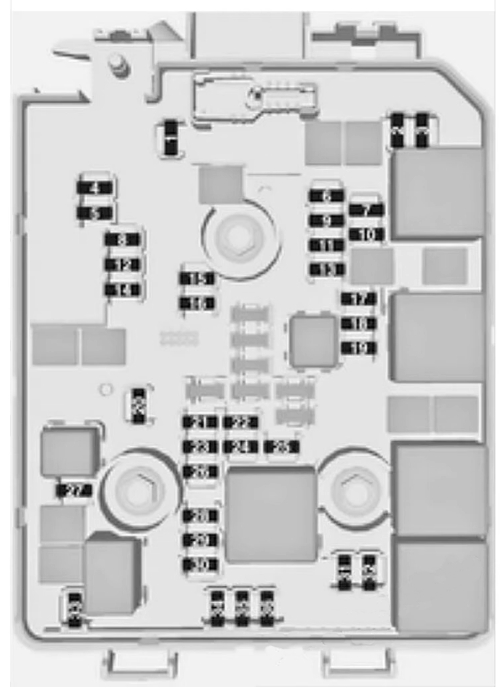

Схема
Обозначение
| 1 | Интерфейсный модуль прицепа, задняя несущая система |
| 2 | — |
| 3 | Датчик батареи |
| 4 | Топливный насос модуля управления шасси |
| 5 | АБС |
| 6 | Ближний свет и дневные ходовые огни слева, ксеноновые заслонки дальнего света слева и справа |
| 7 | — |
| 8 | Модуль управления коробкой передач MTA, модуль управления сжиженным нефтяным газом |
| 9 | Обнаружение напряжения модуля управления кузовным оборудованием |
| 10 | Регулировка фар |
| 11 | Задний стеклоочиститель |
| 12 | Обогрев заднего стекла |
| 13 | Ближний свет и дневной ходовой свет справа |
| 14 | Наружное зеркало с подогревом |
| 15 | — |
| 16 | Комплект усилителя тормозов |
| 17 | Зажигание, питание кривошипа |
| 18 | Модуль управления двигателем |
| 19 | Топливный насос |
| 20 | — |
| 21 | Соленоиды двигателя, датчики двигателя |
| 22 | — |
| 23 | Система впрыска |
| 24 | Система мойки |
| 25 | — |
| 26 | Датчики двигателя |
| 27 | Запорный клапан отопителя |
| 28 | Модуль управления двигателем |
| 29 | Модуль управления двигателем |
| 30 | Модуль управления двигателем |
| 31 | Дальний свет слева, ксенон ближнего света слева |
| 32 | Дальний свет справа, ксенон ближнего света справа |
| 33 | Модуль управления двигателем |
| 34 | Сигнал |
| 35 | Муфта компрессора кондиционера |
| 36 | Передние противотуманные фары |

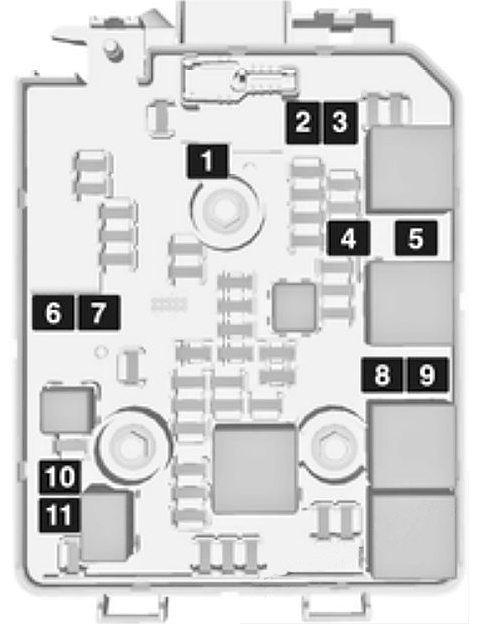

Схема
Назначение
- Насос АБС
- Передний дворник
- Вентилятор
- Панель приборов
- Подогреватель дизельного топлива
- Трансмиссия
- Вентилятор охлаждения низкий
- Вентилятор охлаждения, высокий уровень
- Вентилятор охлаждения
- Стартер
Есть что добавить — пишите в комментарии.
