Предохранители Opel Corsa F (2019 — 2024)

Opel Corsa F представляет 6 поколение модельного ряда Корса, которое производилось в 2019, 2020, 2021, 2022, 2023, 2024. Так же известна под названием Vauxhall Corsa F. В данной статье вы найдёте описание предохранителей и реле Опель Корса Ф со схемами блоков, фото примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.

Corsa F

Назначение предохранителей в блоках, а так же их количество может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.

Блоки в салоне

Блок предохранителей

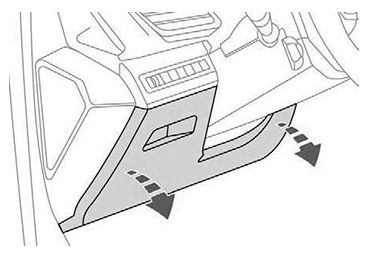

Основной блок с предохранителями находится с левой стороны в нижней части панели приборов.

Блок в салоне 1Блок в салоне 1

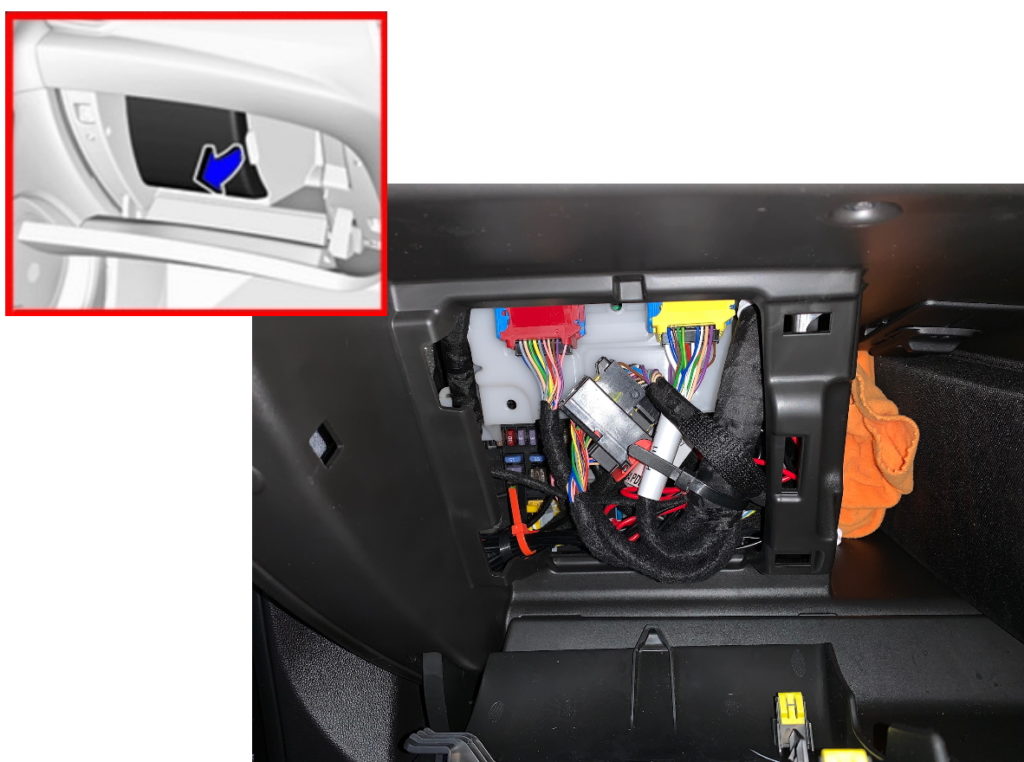

Для доступа надо убрать защитную крышку. В машинах с правым рулевым управлением, данный блок находится в бардачке.

Блок в салоне RHDБлок в салоне RHD

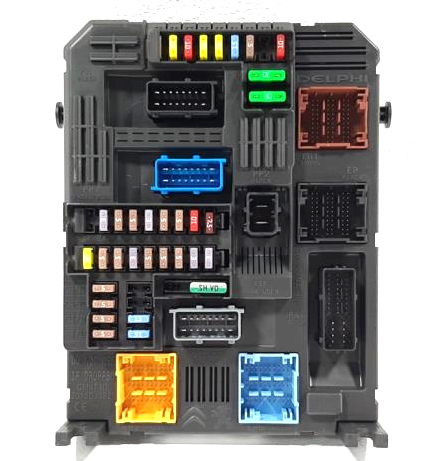

Сам блок будет выглядеть примерно вот так.

Фото пример блокаФото пример блока

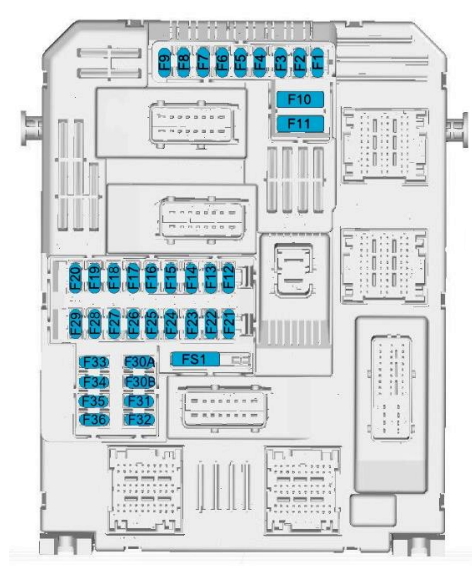

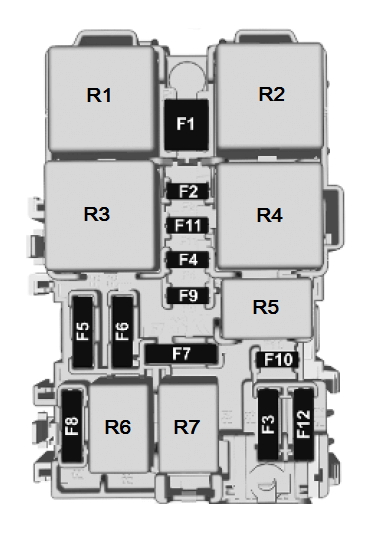

Схема

Схема блока в салонеСхема блока в салоне

Описание

1 Внутреннее зеркало / Рулевое колесо с электроусилителем / Селективное управление движением / Радар / Дизельная выхлопная система
3 Индуктивная зарядка
4 Сигнал
5 Омыватель стекла (перед / зад)
6 Омыватель стекла (перед / зад)
7 Розетка сзади / USB
8 Задний стеклоочиститель
10 Замок дверей /замок задней двери
11 Замок дверей/ замок задней двери
12 Система стоп-старт/ Модуль диагностического разъема/ Тормозная система
13 Информационно-развлекательная система / Система климат-контроля
14 Сирена сигнализации
15 Неэлектрические автомобили: пусто
Электромобили: Электронный модуль переключения передач /
Блок управления фарами
16 Система стоп-старт/ Тормозная система
17 Приборный щиток
18 Ассистент парковки
19 Электрооборудование рулевой колонки / Органы управления на рулевом колесе
21 Противоугонная сигнализация
22 Камера /Датчик дождя/ Автоматическое управление освещением
23 Напоминание о ремнях безопасности
24 Автоматическая коробка передач /Усовершенствованная система помощи при парковке/ Система панорамного обзора
25 Воздушная подушка
26 Электронный контроль устойчивости
27 Тревога
28 Модуль OnStar или BTA
29 Информационно-развлекательная система
31 Прикуриватель/ розетка 12 В
34 Обогрев заднего стекла / Обогрев лобового стекла / Индуктивная зарядка
35
36

За работу прикуривателя отвечает предохранитель номер 32.

Блок предохранителей и реле

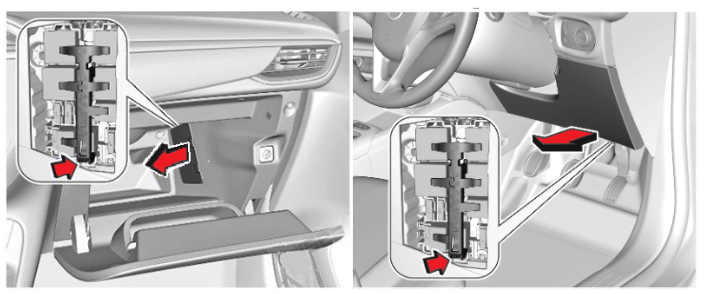

С правой стороны приборной панели установлен ещё один блок с предохранителями и реле.

2 блок в салоне2 блок в салоне

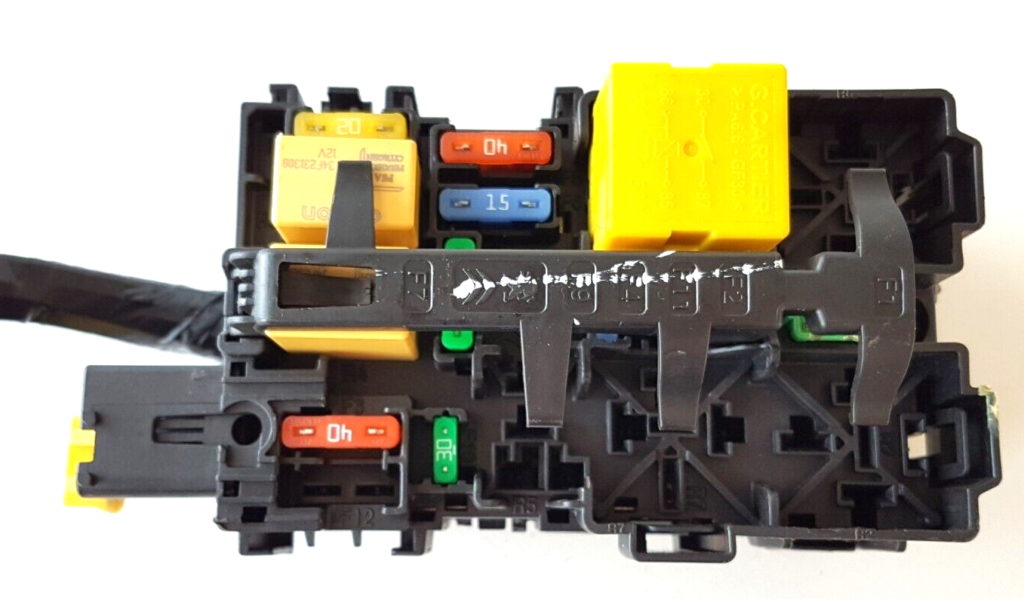

Фото пример

Блок 2Блок 2

Схема

Схема блока в салонеСхема блока в салоне

Обозначение

F1 40А Обогреватель/ обогреватель заднего стекла
F2 10А Обогрев наружных боковых зеркал
F3 30А Электрические стеклоподъемники — передние
F4 10/15А Складывающиеся боковые зеркала / Регулировка наружных зеркал
F5 30А Электрические стеклоподъемники — задние
F6 Обогрев сидений
F7 —
F8 Блок предохранителей (правая сторона приборной панели)
F9 —
F10 20А Подогрев передних сидений
F11 20А Функция массажа передних сидений
F12 Пусто (резерв)
Реле
R01 Реле подогрева сидений
R02 Реле электро стеклоподъемников
R03 Реле обогревателя/ обогрева заднего стекла
R04 —
R05 —
R06 —
R07 —

Блок под капотом

Блок предохранителей и реле

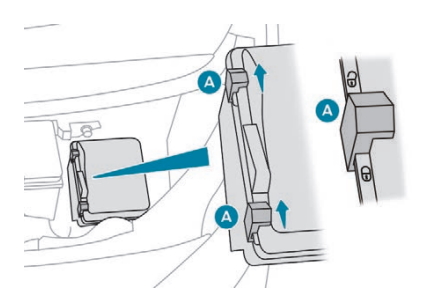

В моторном отсеке, под капотом, с левой стороны, рядом с аккумулятором расположен блок предохранителей и реле. Пример доступа показан на макете.

Блок под капотомБлок под капотом

Фото

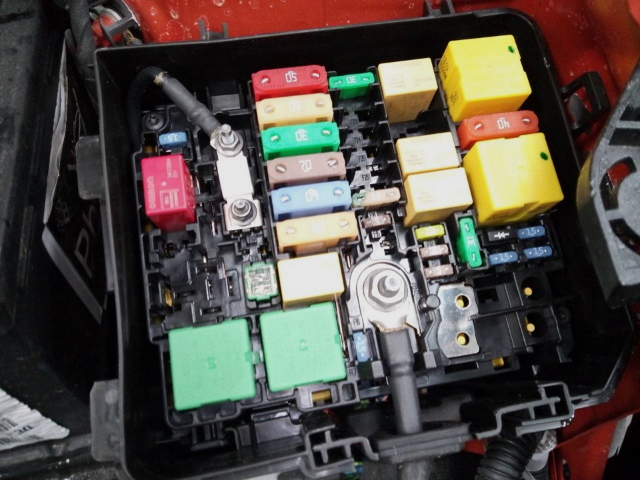

Fuse box Corsa FFuse box Corsa F

Схема

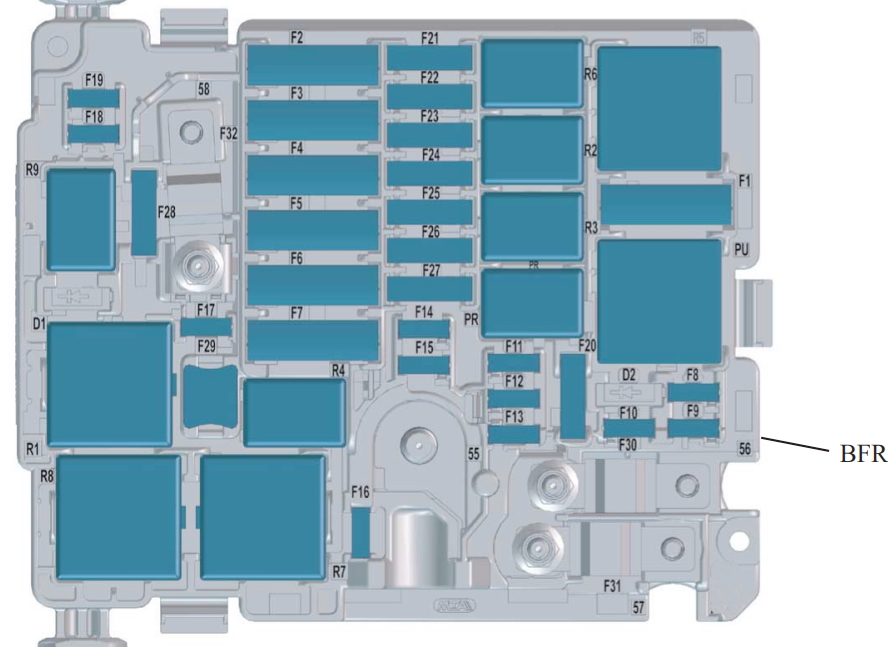

Схема блока под капотомСхема блока под капотом

Назначение

F1 Вентилятор кондиционера
F2 Компьютер системы ABS / ESP
F3 Блок предохранителей салона 3
F4 Компьютер системы ABS / ESP
F5 Интеллектуальный коммутационный блок (Правые указатели поворота, передние правые габаритные фонари, правые стоп-сигналы, левые фонари заднего хода, правые противотуманные фары.) 20А Обогрев лобового стекла
F6 Блок управления двухскоростным вентилятором охлаждения (GMV) 20А Калькулятор BVA AxN8 — Калькулятор BVA Ax6III (тепловой)
F7 Интеллектуальный коммутационный блок
F8 Топливный насос управления двигателем
F9 Подкачивающий насос с пилотным управлением (DW10F), впускной и выпускной клапаны v электромагнитные клапаны — Термостат с пилотным управлением — Электромагнитный клапан масляного насоса (промывка EC — Электрический электромагнитный клапан — Расходомер всасываемого воздуха — датчики кислорода (EP6FADTX), Термостат с пилотным управлением — Переключаемая подача воды Электрический электромагнитный клапан (EP6FDT)
F10 Компьютер двигателя — Магнит насоса регулировки расхода дизельного топлива — Электромагнитный клапан регулирования давления турбокомпрессора (DV5R и DW10F) — Термостат S (DV5R) — Продувочный нагреватель — Регулируемые электромагнитные клапаны впускного и выпускного клапана (EP6FADTX) — Промывка баллона — Датчики кислорода подняты (EB2ADTS) )
F11 Компьютер двигателя
F12 Диагностический разъем
F13 Интеллектуальный коммутационный блок
F14 Блок уровня заряда аккумуляторной батареи
F15 Модуль управления прицепом
Электромобили: вилка электронного сервиса
F16 Противотуманные фары 10А Дневные ходовые огни
F17 Диагностика реле GMP BFRM — BSI1 — Компьютер двигателя — Нижний датчик Nox (форсунки DV5R и DW10 (DV5R)
F18 Правые фары дальний свет
F19 Левые фары дальний свет
F20 Компьютер двигателя l Подкачивающий насос (для ER6EDT) — катушки зажигания (EB2ADTS и EP6FADTX)
F21 Стартер
F22 Резерв — Такси
F23 Стартер / Генератор / AC/DC converter
F24 Прицепное устройство
F25 Блок предохранителей салона 3
F26 Модуль управления коробкой передач / Электромобили: Контроллер двигателя (электродвигатель и инвертор)
F27 Интеллектуальный коммутационный блок (Правая фара ближнего света — Правые фонари заднего хода — Левые противотуманные фары — Задние левые габаритные фонари — Третий стоп-сигнал.)
F28 Электропитание насоса мочевины и резистор нагрева трубок мочевины (UCE или DV5R) — Датчик Nox (DW10F) — Компьютер двигателя (EP6FADTX) (BlueInjection, AdBlue)
F29 Стеклоочиститель ветрового стекла
F30 Блок предварительного нагрева
F31 Система климат-контроля (система отопления и вентиляции), кондиционер и вентилятор отопителя
F32 Усилитель рулевого управления, Левая фара ближнего света — Статические поворотные огни — Боковые повторители указателей поворотов — Левые указатели поворотов — Передний левый и задний правый габаритные фонари — Левые стоп-сигналы — Лампы освещения номерного знака.
Реле
R1 Компьютер управления двигателем / Дизель Евро6 (питание модуля SCR)
R2 Компрессор кондиционера / Электрообогрев ветрового стекла
R3 Стартер / тепловая предподготовка
R4 Противотуманные фары / дневные ходовые огни
R5 Вентилятор кондиционера
R6 Стартер
R7 Передний стеклоочиститель
R8 Передний стеклоочиститель
R9 Фары

К плюсовой клемме аккумуляторной батареи может быть так же подключены главные предохранители высокой мощности.

Нашли ошибку или есть что добавить — пишите в комментарии.
