Предохранители peugeot 3008, схема, где находятся

Peugeot 3008 — компактный переднеприводный кроссовер. Первое поколение производилось в 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 году. После этого на рынок поступило второе поколение, которое выпускается по настоящее время. Предлагаем ознакомится с описанием предохранителей пежо 3008 и их местами расположения.

Предохранители в салоне пежо 3008

Данный блок находится в приборной панели, слева. Для доступа снимите защитную крышку.

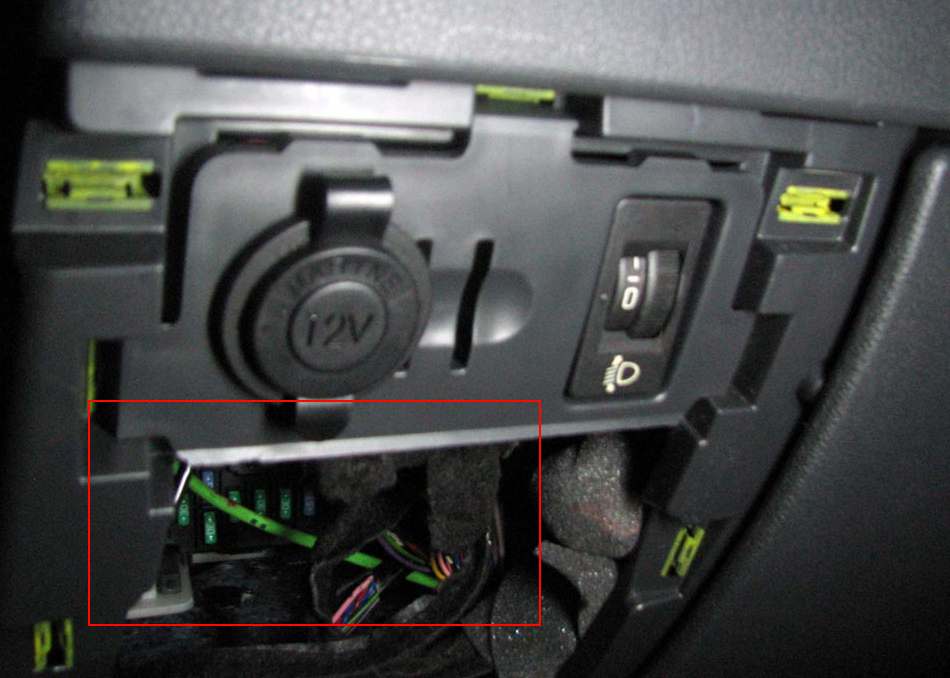

Фотография блока

Схема

Назначение

№	А	Защищаемая цепь
1	15	Очиститель заднего стекла
2	—	Свободен
3	5	ЭБУ подушек безопасности
4	10	Внутрисалонное светочувствительное зеркало заднего вида, кондиционер воздуха, коммутационный блок системы защиты, задние мультимедийные устройства
5	30	Передние импульсные стеклоподъемники
6	30	Задние импульсные стеклоподъемники
7	5	Передний и задний плафоны, плафоны индивидуального освещения, задние спотплафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика, подсветка центрального подлокотника, цепь реле 12 В багажного отделения
8	20	Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах, сирена охранной сигнализации, ЭБУ охранной сигнализации, ЭБУ телематики
9	30	Розетка 12 В передняя, прикуриватель, розетка 12 В задняя
10	15	Подрулевые переключатели
11	15	Цепь малого тока замка зажигания
12	15	Датчик прицепа, датчик дождя/освещенности, питание предохранителей F32, F34, F35
13	5	ЭБУ двигателя, ЭБУ подушек безопасности
14	15	Панель приборов, дисплей панели приборов, питание предохранителя F33
15	30	Запирание замков и суперблокировка
17	40	Обогрев заднего стекла, питание предохранителя F30
SH	—	Шунт PARC
29	—	Свободен
30	5	Подогрев наружных зеркал
31	30	Розетка 12 В для багажника
32	5	Рычаг секвентальной коробки передач
33	10	Панель обзора «с поднятой головой», система громкой связи, кондиционер воздуха
34	5	Контрольные лампы ремней безопасности
35	10	Система помощи при парковке, усилитель Hi-Fi
36	10	Процессор ЭБУ прицепа, панель на двери водителя
37	20	Усилитель Hi-Fi
38	30	Электрические регулировки сиденья водителя
39	20	Шторка панорамной крыши
40	—	Свободен

За передний и задний прикуриватель отвечает предохранитель номер 9 на 30 А.

Блоки с предохранителями и реле под капотом

Основной блок с реле и предохранителями

Находится слева, около стойки.

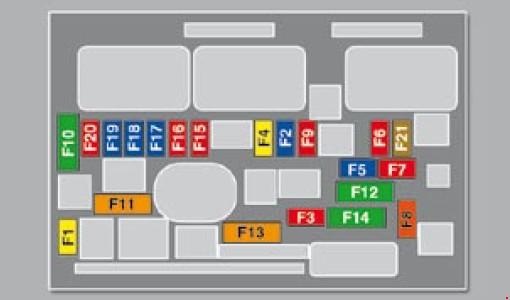

Схема

Описание

№	А	Защищаемая цепь
1	20	Питание ЭБУ двигателя, электромагнитные клапаны ТНВД и системы рециркуляции отработанных газов EGR (на двигателе 2 л HDI), форсунки (на двигателе 2 л HDI)
2	15	Звуковой сигнал
3	10	Омыватель переднего и заднего стекол
4	10	Дневные ходовые огни
5	15	Электромагнитные клапаны разгрузки адсорбера, электрический редукционный клапан системы турбонаддува (на двигателе 1,6 л ТНР), подогреватель масляных паров (1,6 л ТНР), подогреватель дизтоплива (1,6 л HDI)
6	10	Диагностический разъем, адаптивные фары, насос для подачи присадки в сажевый фильтр (на дизеле), датчик интервала Distance Alert, датчик уровня охлаждающей жидкости в двигателе, электропривод зеркал
7	10	ЭБУ усилителя рулевого управления, автоматическая коробка передач, привод регулятора адаптивных фар
8	20	Выключатель стартера
9	10	Контакторы педалей сцепления и тормоза
10	30	Компоненты системы электронного управления двигателем (на бензиновом: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат; на дизельном: электромагнитные клапаны, элементы системы подогрева)
11	40	Электровентилятор системы кондиционирования
12	30	Малая/ большая скорость работы очистителя ветрового стекла
13	40	Питание интеллектуального коммутационного блока (+ от замка зажигания)
14	30	Электромагнитный клапан давления турбонаддува
15	10	Правая фара дальнего света
16	10	Левая фара дальнего света
17	15	Левая фара ближнего света
18	15	Правая фара ближнего света
19*	15	Подогреватель масляных паров (1,6 л VTI), электромагнитный клапан регулятора давления турбо наддува (на дизеле), датчик уровня охлаждающей жидкости (на дизеле)
20	10	Электронный термостат, электромагнитные клапаны системы регулирования подачи топлива, электромагнитный клапан системы регулирования давления турбо наддува (дизель), датчик уровня охлаждающей жидкости (дизель)
21	5	Питание реле вентилятора системы охлаждения двигателя, выключатель реле системы Valvetronic (1,6 л VTI), охлаждение турбо наддува (1,6 л ТНР), датчик расхода воздуха (1,6 л HDI)

Предохранители на аккумуляторе

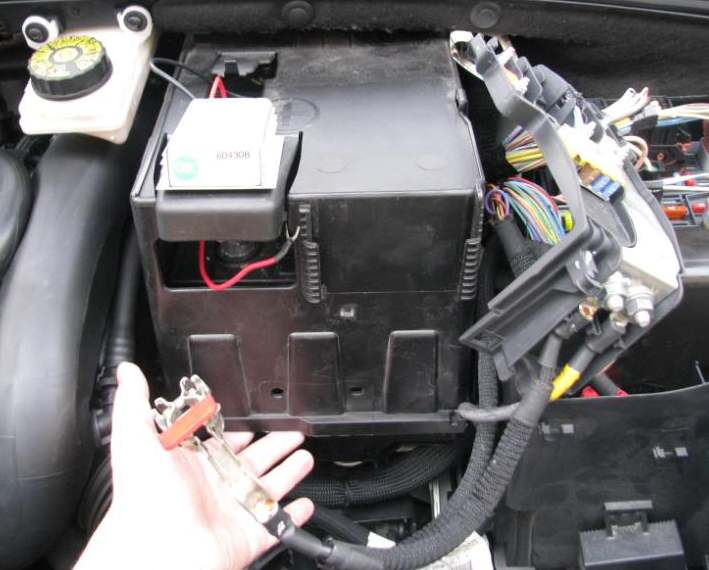

Рядом с аккумулятором размещен еще одни блок.

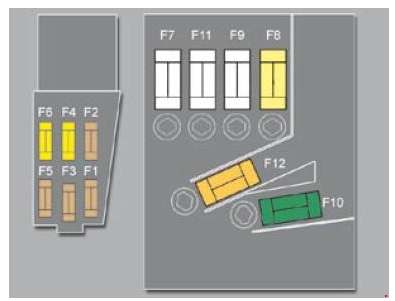

Схема

Расшифровка

1	—	Свободен
2	5	Двухфункциональный контактор тормозной системы
3	5	ЭБУ системы заряда АКБ
4	25	Электромагнитные клапаны системы ABS/CDS
5	5	Процессор системы ABS/CDS
6	15	ЭБУ автоматической коробки передач и секвентальной коробки передач
7	80	Электронасос усилителя рулевого управления
8	60	Вентилятор системы охлаждения двигателя
9	80/30	ЭБУ системы предподогрева (на дизеле), электропривод системы Valvetronic (1,6 л ТНР)
10	40	Электронасос системы ABS/CDS
11	100	Коммутационный блок системы защиты
12	30	Электронасос секвентальной коробки передач

Обратите внимание, на самой крышке, кроме предохранителей высокой мощности, размещены ещё и плавкие.

Описание предохранителей высоких наминалов

MF1	—	Свободен
MF2	30	ЭБУ электроцепи прицепа
MF3	50	Блок предохранителей в салоне
MF4	80	Интеллектуальный коммутационный блок
MF5	80	Интеллектуальный коммутационный блок
MF6	30	Электрический стояночный тормоз
MF7	30	Подогрев передних сидений
MF8	20	Омыватель фар
