Sinotruk Howo — семейство крупнотоннажных грузовых автомобилей которое выпускалось в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 и по настоящее время с различными изменениями и модификациями. Наибольшую популярность получили Howo A7 и Howo T5. В данном материале вы найдёте описание предохранителей и реле Хово Ситрак со схемами блоков, фотографиями и местом расположения. Выделим предохранитель прикуривателя.
Нету одного общего описания предохранителей и реле на все модели Ситрак. Исполнение блока и назначение элементов зависит от года выпуска, региона поставки, двигателя (Евро 2, Евро3, Евро 4, Евро 5) и варианта исполнения вашего автомобиля.
Блок предохранителей и реле

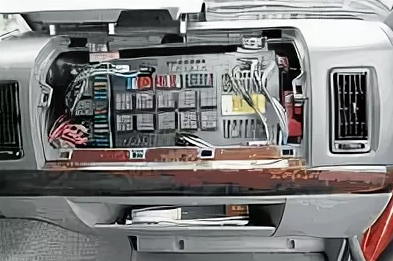

Основной блок предохранителей и реле находится в панели приборов с правой стороны, со стороны пассажира.
Вариант 1

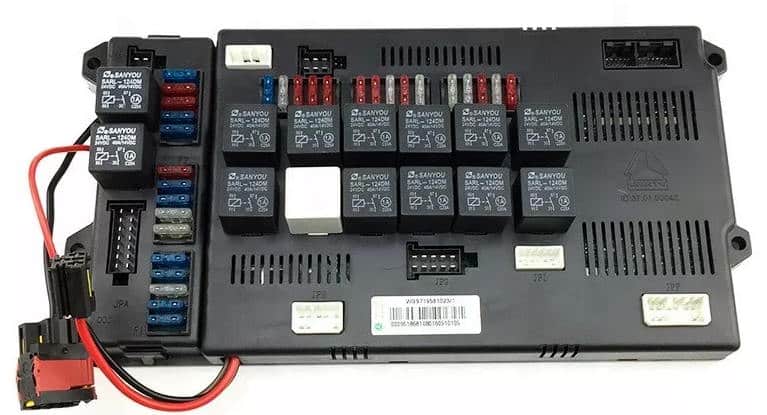

Фото пример

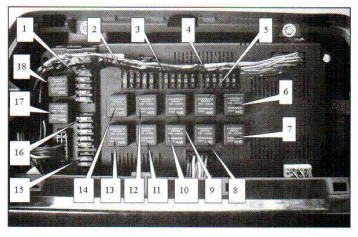

Схема
Обозначение
- Группа предохранителей FЗ;
- Группа предохранителей F4:
- Группа предохранителей F5;
- Группа предохранителей Кб;
- Реле J4;
- Реле J5;
- Реле J10;
- Реле J9;
- Реле J3;
- Реле J8;
- Реле J7;
- Реле J2;
- Реле J6:
- Реле J1;
- Группа предохранителей F1;
- Группа предохранителей F2;
- Реле J12;
- Реле J11
Описание реле
| J1 | Предохранитель правого сигнала поворота |
| J2 | Реле воздух осушителя и электрообогрева сиденья |
| J3 | Реле кондиционера |
| J4 | Реле дальнего света |
| J5 | Реле передних протвотуманных фар |
| J6 | Реле левого сигнала поворота |
| J7 | Реле прерывателя стеклоочистителя |
| J8 | Реле ближнего света |
| J9 | Реле габаритных огней |
| J10 | D+ источник тока |
| J11 | Запасное реле |
| J12 | Запасное реле |
Назначение предохранителей
| F1-1 | Предохранитель регулировки сиденья |
| F1-2 | Предохранитель замка зажигания |
| F1-3 | Предохранитель АВS прицепа |
| F1-4 | Предохранитель левого прикуривателя |
| F1-5 | Предохранитель радиоприемника и правого прикуривателя |
| F2-1 | Предохранитель ЕСАS |
| F2-2 | Предохранитель АВS |
| F2-3 | Предохранитель АВS |
| F2-4 | Предохранитель электроподъемника левого стекла |
| F2-5 | Предохранитель электроподъемника правого стекла |
| F3-1 | Предохранитель запасного реле |
| F3-2 | Предохранитель запасного реле |
| F3-3 | Предохранитель АВS |
| F3-4 | Предохранитель ЕСАS |
| F3-5 | Предохранитель |
| F4-1 | Предохранитель левого сигнала поворота |
| F4-2 | Предохранитель |
| F4-3 | Предохранитель подогрева сиденья |
| F4-4 | Предохранитель |
| F4-5 | Предохранитель воздухоосушителя |
| F5-1 | Предохранитель приборной панели и левого блока управления |
| F5-2 | Предохранитель стеклоочистителя |
| F5-3 | Предохранитель кондиционера |
| F5-4 | Предохранитель ближнего света |
| F5-5 | Предохранитель дальнего света |
| F6-1 | Предохранитель габаритных огней |
| F6-2 | Предохранитель |
| F6-3 | Предохранитель передних протвотуманных фар |
| F6-4 | Запасной предохранитель |
| F6-5 | Запасной предохранитель |
Вариант 2

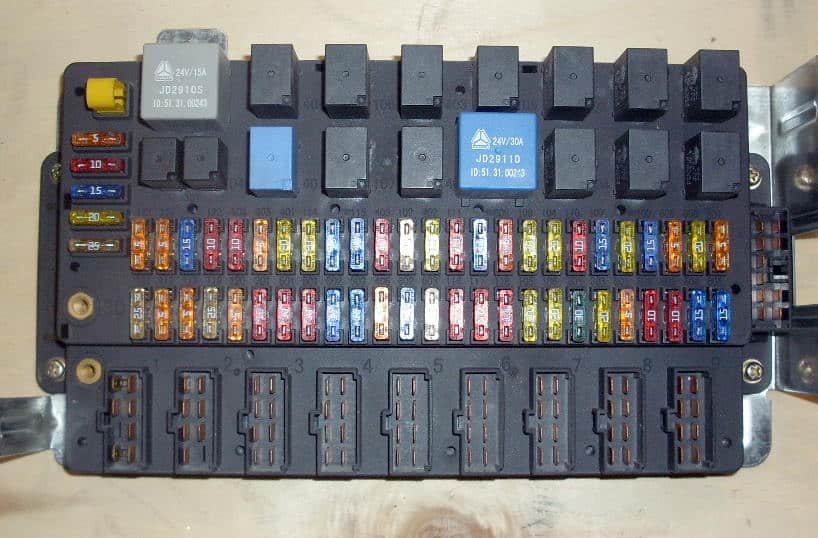

Фото пример
Сверяйте схемы со своими обозначениями нанесёнными на крышку блока.

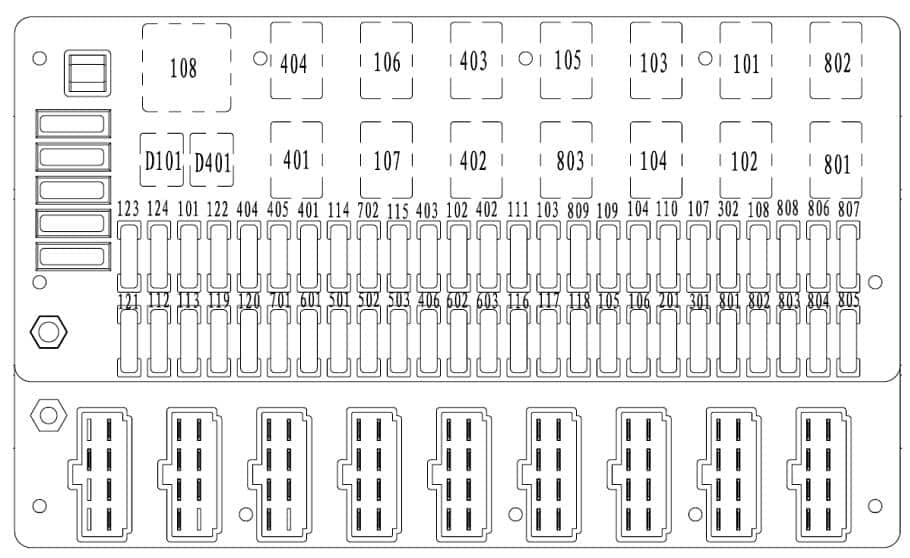

Схема
Расшифровка
| Р101 | 15A Электрическая часть 30 центрального контроллера |
| Р102 | 15A Запасной предохр. 30 |
| Р103 | 15A Электрическая часть 30 центрального контроллера |
| Р104 | 20A Электрическая часть 30 центрального контроллера |
| Р105 | 20A Электрическая часть 30 центрального контроллера |
| Р106 | 20A Электрическая часть 30 центрального контроллера |
| Р107 | 15A Предохранитель положения I ключа зажигания |
| Р108 | 15A Низкая скорость стеклоочистителя ветрового стекла |
| Р109 | 20A Высокая скорость стеклоочистителя ветрового стекла |
| Р110 | 10A Предохранитель электрического звукового сигнала |
| Р111 | 10A Электромагнитный клапан пневматического сигнала |
| Р112 | 5A Левый позиционный огонь тягача |
| Р113 | 5A Правый позиционный огонь тягача |
| Р114 | 20A Электрическое реле 15 |
| Р115 | 15A Предохранитель 15 |
| Р116 | 10A Лампа внутреннего освещения |
| Р117 | 10A Электрика комбинированного интерфейса 1Р 30 |
| Р118 | 10A Регистратор данных о поездке 30 |
| Р119 | 25A Расходный электрический предохранитель |
| Р120 | 5A АВS 15 прицепа |
| Р121 | 10A АВS 30 прицепа |
| Р122 | 10A Позиционные огни прицепа |
| Р123 | 5A Лампа левого позиционного огня прицепа |
| Р124 | 5A Лампа правого позиционного огня прицепа |
| Р201 | 30A Электрооб. переменного тока 30 |
| Р301 | 20A Модуль управления левой двери 30 |
| Р302 | 20A Модуль управления правой двери 30 |
| Р401 | 20A Предохранитель предохр. клапана |
| Р402 | 20A Предохранитель ЭБУ двигателя |
| Р403 | 10A Торможение дросселированием выхлопа |
| Р404 | 10A Вспомогательный тормоз двигателя |
| Р405 | 5A Контроллер ЭБУ двигателя |
| Р406 | 5A Запасной предохр. 30 |
| Р501 | 10A Контроллер автоматизированной коробки передач 15 |
| Р502 | 15A Контроллер автоматизированной коробки передач 30 |
| Р503 | 15A Контроллер |
| Р601 | 10A АВS тягача |
| Р602 | 15A АВS тягача |
| Р603 | 25A АВS тягача |
| Р701 | 10A Контроллер системы ЕСU 15 |
| Р702 | 15A Контроллер системы ЕСU 30 |
| Р801 | 5A Источник питания диагностического интерфейса |
| Р802 | 10A Переключатель источника питания |
| Р803 | 10A Предохранитель отопителя кресла |
| Р804 | 15A Предохранитель замка ключа зажигания |
| Р805 | 15A Резервный предохранитель источника питания |
| Р806 | 20A Резервный предохранитель источника питания |
| Р807 | 20A Резервный предохранитель источника питания |
Вариант 3

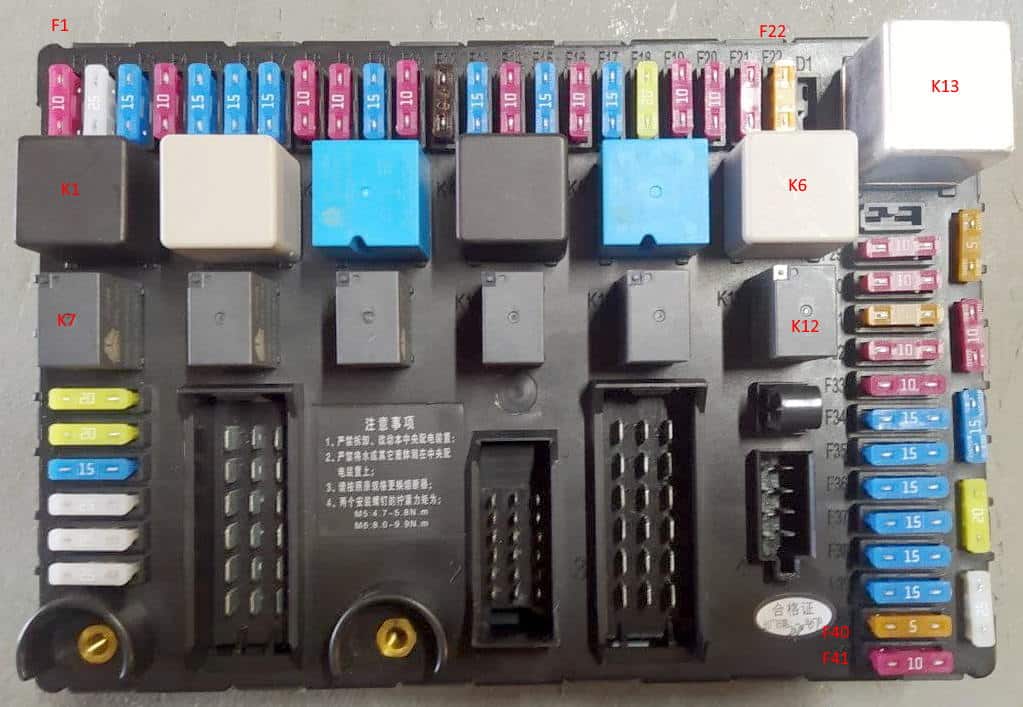

Фото — схема
Описание предохранителей
| F1 | 10А Прикуриватель |
| F2 | 25А Питание переменного тока |
| F3 | 15А Радио, освещение |
| F4 | 10А Передняя противотуманная фара |
| F5 | 15А Микроконтроллер |
| F6 | 15А Высока скорость стеклоочистителя |
| F7 | 15А Управление двигателем автомобиля |
| F8 | 10А Реле фар ближнего света |
| F9 | 10А Двух позиционный переключатель приборов |
| F10 | 15А Реле фар дальнего света |
| F11 | 10А Резерв |
| F12 | 7,5А Реле огней заднего хода |
| F13 | 15А Ключ зажигания |
| F14 | 10А Реле стартера |
| F15 | 15А Резерв |
| F16 | 15А Реле звукового сигнала |
| F17 | 15А Стеклоочиститель |
| F18 | 20А Реле позиционного огня |
| F19 | 10А Правый позиционный огонь |
| F20 | 10А Тормож. Выхлопом |
| F21 | 10А Левый позиционный огонь |
| F22 | 40А Реле питания 15 |
| F23 | 20А Запастное реле |
| F24 | 20А Запастное реле |
| F25 | 15А АБС |
| F26 | 25А АБС прицепа |
| F27 | 25А Электронное реле ЭБУ |
| F28 | 25А Реле предохранительного клапана |
| F29 | 10А Реле стоп сигналов |
| F30 | 5А АСБ |
| F31 | 5А АБС прицепа |
| F32 | 10А Электромагнитный вентилятор VDR |
| F33 | 10А Микроконтроллер / vsepredohraniteli.ru |
| F34 | 15А Рабочее освещение / блокировка дифференциала |
| F35 | 15А Комбинированный переключатель |
| F36 | 10А Переключатель основного освещения |
| F37 | 15А Переключатель двигателя из за пределов автомобиля |
| F38 | 15А Осушитель воздуха |
| F39 | 15А Запястной разъём прицепа |
| F40 | 5А Приборы |
| F41 | 10А Катушка обогрева сиденья |
Обозначение реле
| К1 | Питание переменного тока |
| К2 | Высокая скорость стеклоочистителей |
| К3 | Фара дальнего света |
| К4 | Стартер |
| К5 | Габаритные (позиционирующие) огни |
| К6 | Малая скорость стеклоочистителя |
| К7 | Передняя противотуманная фара |
| К8 | Фара ближнего света |
| К9 | Фара заднего хода |
| К10 | Звуковой сигнал |
| К11 | Тормозной выхлоп |
| К12 | Стоп сигнал |
| К13 | Питание 15 |

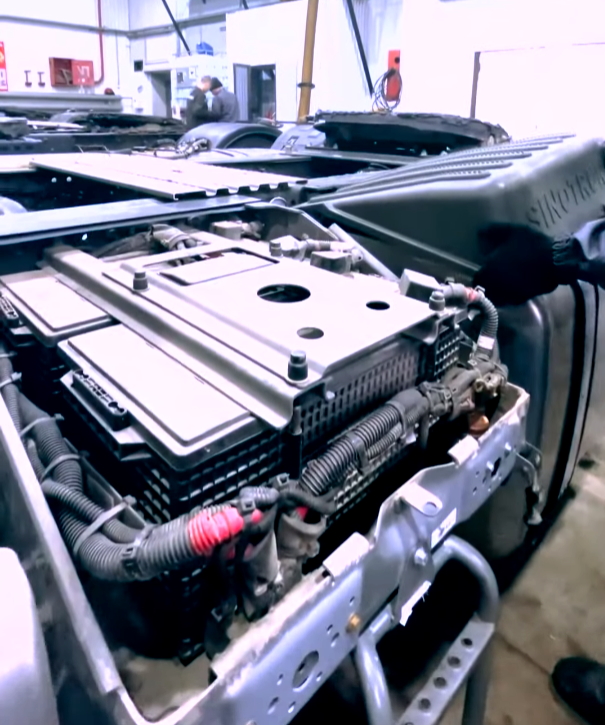

Ещё один блок предохранителей может устанавливаться снаружи автомобиля, рядом с аккумуляторной батареей.
Хотите помочь сделать материал лучше или нашли ошибку — пишите в комментарии.
