Тойота Корона Премио Т211 Карина — предохранители и реле
Toyota Corona Premio с обозначением Т211 так же известна под названием Toyota Carina T210 / Т211 / Т212 и выпускалась в 1996, 1997, 1998, 1999, 2000 и 2001 году в кузове седан, лифтбэк и универсал. За это время модель прошла обновление. Отличительная особенность в данных моделях — расположение рулевого управления. В данной статье в найдете места расположения всех электронных блоков управления, подробное описание предохранителей и реле Тойота Корона Премио (Карина т211) со схемами блоков и фото примерами исполнения. Отметим предохранитель прикуривателя.

Количество элементов в блоках может отличатся от представленного и зависит от года выпуска, региона поставки и уровня комплектации Вашего автомобиля.
Общая схема

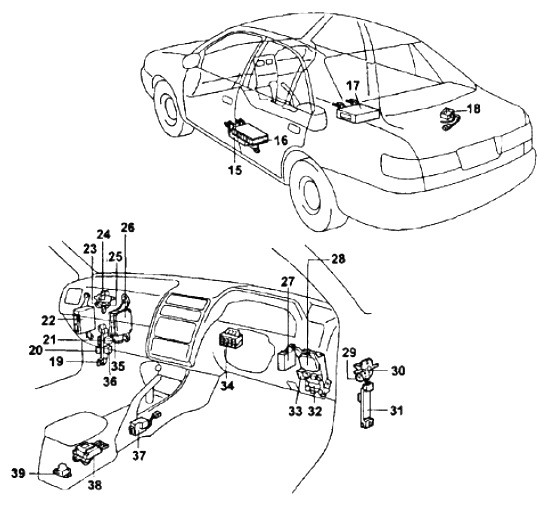

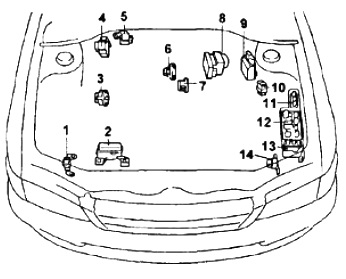

Общая схема расположения электронных блоков управления




Описание
- правый передний датчик SRS
- блок реле №5 (модели до 12.1997 г.)
- датчик абсолютного давления во впускном коллекторе (3S-FSE)
- датчик разрежения в вакуумном усилителе тормозов (3S-FSE)
- датчик абсолютного давления во впускном коллекторе (кроме 3S-FSE и дизельных моделей)
- датчик давления наддува (дизельные модели)
- датчик давления наддува (абсолютного давления во впускном коллекторе) (2С-Т)
- блок управления и модулятор ABS (модели с 12.1997 г.)
- блок управления форсунками (с 12.1997 г.)
- реле свечей накаливания (дизельные модели)
- блок реле №2
- монтажный блок в моторном отсеке
- блок плавких вставок
- левый передний датчик SRS
- блок системы навигации
- усилитель стерео системы (модели до 12.1997 г.); ТВ-тюнер (модели с 12.1997 г.)
- блок управления форсунками (модели до 12.1997 г.)
- реле очистителя заднего стекла
- держатель разъёмов
- реле блока управления форсунками (модели до 12.1997 г.)
- реле топливного насоса
- блок управления ABS (модели до 12.1997 г.)
- реле управления форсунками (модели с 12.1997 г.)
- блок реле №4
- реле «EFI-2» (модели с 12.1997 г.)
- электронный блок управления двигателем
- реле управления замками дверей
- интегрированное реле
- реле обогревателя зеркал
- блок реле №1
- кронштейн крепления разъемов
- монтажный блок в салоне
- реле обогревателя переднего стекла (антиобледенителя щеток)
- центральный монтажный блок
- реле ETCS
- реле «EFI-2» (модели до 12.1997 г.)
- реле селектора АКПП
- центральный датчик SRS
- датчик замедления ABS.

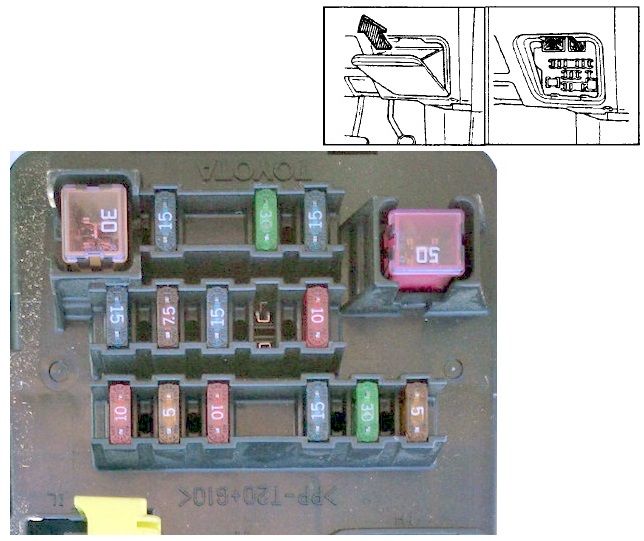

Монтажный блок в салоне
Монтажный блок предохранителей и реле на общей схеме обозначен под цифрой 32. Находится в панели за защитной крышкой.

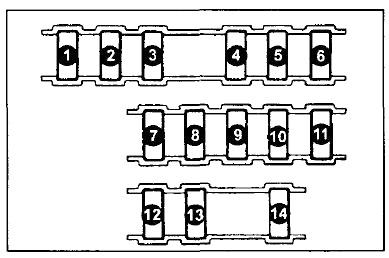

Схема


Назначение
| 1 | 5А DEFOG / IDLE-UP — Система повышения частоты вращения холостого хода, электронный блок управления двигателем |
| 2 | 30А DEFOG — Обогреватель заднего стекла |
| 3 | 15А ECU — IG — Анти блокировочная система тормозов, система блокировки переключения передач |
| 4 | 10А TAIL — Передние и задние габариты, подсветка номерного знака |
| 5 | 5А STARTER — Стартер, блок управления двигателем |
| 6 | 5А IGNITION — Зажигание, Электронный блок управления двигателем |
| 7 | 10А TURN — Указатели поворотов |
| 8 | 20А WIPER — Стеклоочистители и омыватели |
| 9 | 15А METER — Комбинация приборов |
| 10 | 7,5А PANEL — Подсветка комбинации приборов и выключателей |
| 11 | 15А LIGHTER / RADIO — Электропривод боковых зеркал, прикуриватель, часы, магнитола |
| 12 | 15А FOG — Передние противотуманные фары |
| 13 | 30А DOOR — Центральный замок |
| 14 | 15А STOP — Стоп-сигналы |
Предохранитель отвечающий за прикуриватель расположен под номером 11 на 15А.

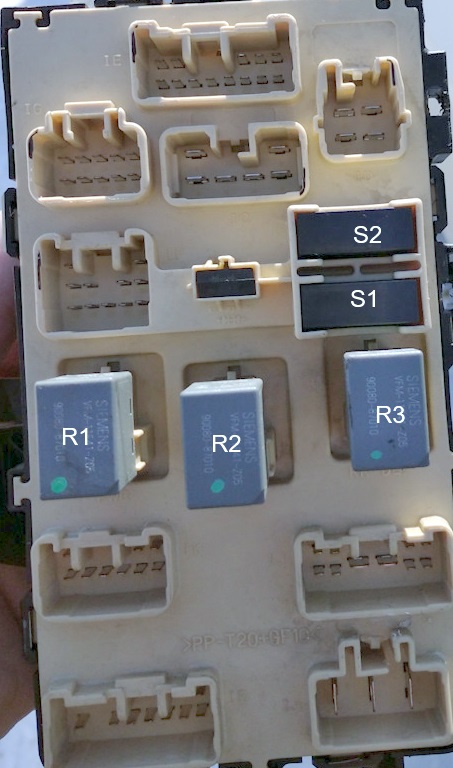

С обратной стороны блока могут крепится некоторые реле.
Схема


Обозначение
- R1 — Главное силовое реле
- R2 — Реле габаритов
- R3 — Реле обогревателя заднего стекла
- S1 — Фильтр радиопомех (обогреватель стекла)
- S2 — Фильтр радиопомех (система зажигания)
Монтажный блок в моторном отсеке
На общей схеме обозначен под цифрой 12.

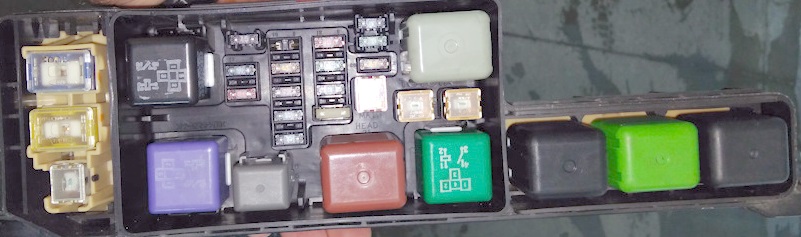

Фото — пример

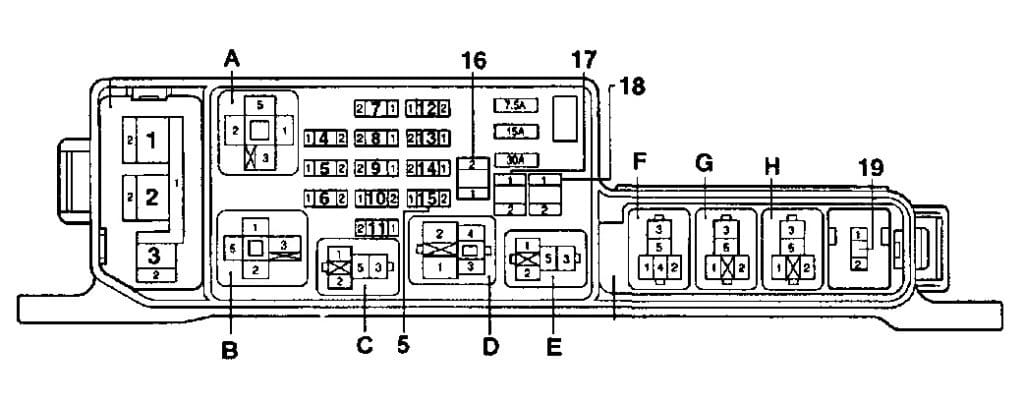

Схема


Расшифровка
| Реле А — реле №1 э/дв. вентилятора системы охлаждения, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — реле системы впрыска, F — реле №2 э/дв. вентилятора системы охлаждения, G — реле №3 э/дв. вентилятора системы охлаждения, Н — реле кондиционера; |
| Плавкие вставки 1 — ALT 100А (120А для двигателей 3S-FSE), 2 — ABS 60A, 3 — HTR 40A; |
предохранители
|

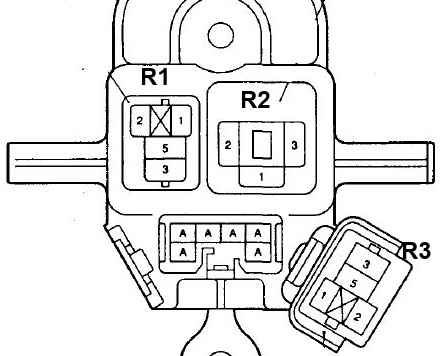

Блок реле №1
На общей схеме обозначен под цифрой 3.
Схема


Описание
- R1 — Реле противотуманных фар
- R2 — Реле — прерыватель указателей поворотов
- R3 — Реле обогревателя зеркал

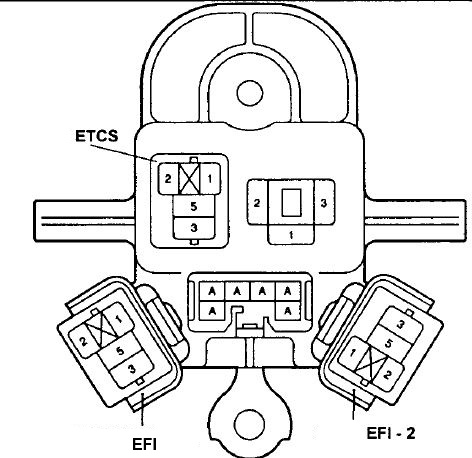

Блок реле №4
На общей схеме обозначен под цифрой 24.

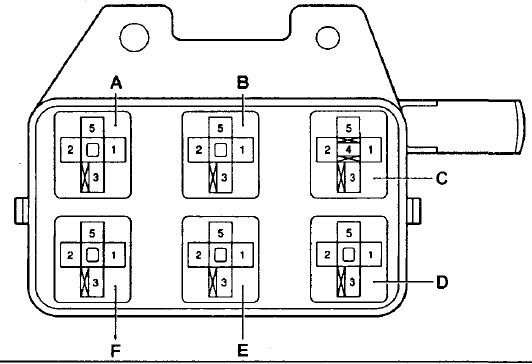

Блок реле №5
На общей схеме обозначен под цифрой 2.
Схема


Обозначение
- А — реле э/м муфты компрессора кондиционера
- В — реле №3 электро двигателя вентилятора системы охлаждения
- С — реле №2 электро двигателя вентилятора системы охлаждения
- D — реле №1 электро двигателя вентилятора системы охлаждения
- Е — силовое реле №2
- F — силовое реле №1
