Предохранители Suzuki Alto 8G реле
Suzuki Alto 8 поколения выпускался в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 году. В данной статье вы найдёте описание предохранителей и реле Сузуки Альто 8 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

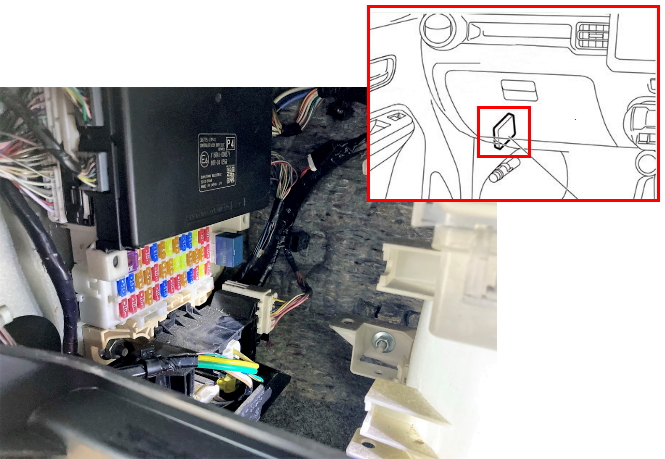

В салоне автомобиля блок предохранителей находится под панелью приборов с левой стороны, за бардачком.

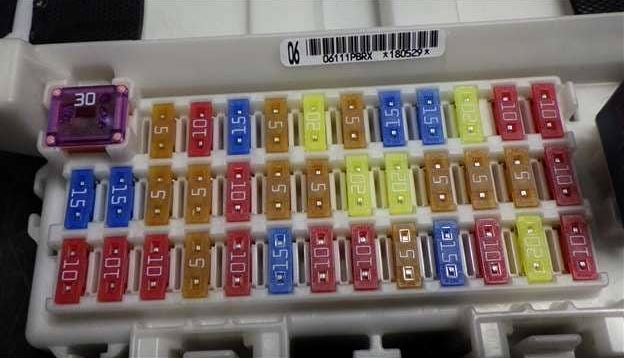

Фото пример

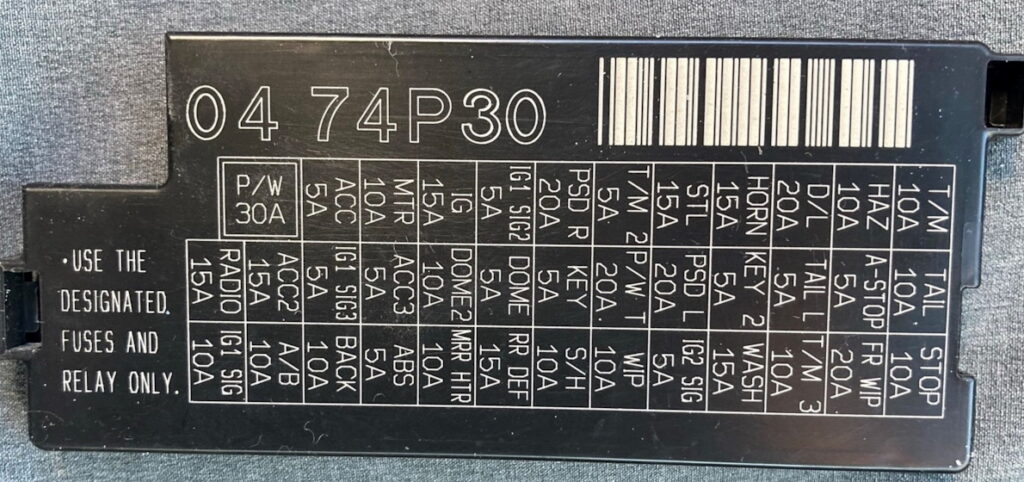

Сверяйте назначение со своими схемами на защитной крышке блока.

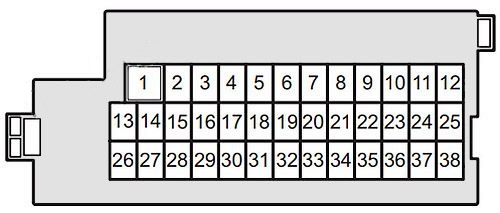

Схема
Описание
| 1 | 30A (P /W) Электро стеклоподъемники |
| 2 | 5A (ACC) радио |
| 3 | 10A (MTR) счетчик |
| 4 | 15A (IG) зажигание |
| 5 | 5A (IG1 SIG2) Усилитель руля |
| 6 | 20A (PSD R) сдвижная дверь правая |
| 7 | 5A (T/M2) рычаг выбора передач |
| 8 | 15A (STL) электрическая ручка Замок |
| 9 | 15A (HORN) Звуковой сигнал |
| 10 | 20A (D/L) дверной замок |
| 11 | 10A (HAZ) аварийка |
| 12 | 10A (T/M) трансмиссия |
| 13 | 15A (RADIO) радио |
| 14 | 15A (ACC2) Гнездо для аксессуаров (прикуриватель) |
| 15 | 5A (IG1 SIG3) лазерный радар |
| 16 | 5A (ACC3) Пусто [Автомобиль без турбонаддува]. Радио [турбокар] |
| 17 | 10A (DOME2) Лампа освещения салона |
| 18 | 5A (DOME) счетчик, приборы |
| 19 | 5A (KEY) замок зажигания |
| 20 | 20A (P /WT) стеклоподъемник |
| 21 | 20A (PSD L) сдвижная дверь левая |
| 22 | 5A (KEY 2) замок зажигания |
| 23 | 5A (TAIL L) Пусто [без турбокар] Задний фонарь (левый) [турбокар] |
| 24 | 5A (A-STOP) остановка холостого хода |
| 25 | 10A (TAIL) Задний фонарь [без турбокар] Задний фонарь (правый) / номерные фонари [турбокар] |
| 26 | 10A (IG1 SIG) остановка холостого хода или BCM |
| 27 | 10A (A/ B) подушка безопасности |
| 28 | 10A (BACK) Фонари заднего хода |
| 29 | 5A (ABS) ABS/ESP |
| 30 | 10A (MRR HTR) наружное зеркало — обогреватель |
| 31 | 15A (RR DEF) Обогреватель заднего сиденья |
| 32 | 10A (S/H) обогреватель сиденья |
| 33 | 10A (WIP) стеклоочиститель |
| 34 | 5A (IG2 SIG) вентилятор |
| 35 | 15A (WASH) мотор стеклоомывателя |
| 36 | 10A (T/M3) трансмиссия |
| 37 | 20A (FR WIP) передний стеклоочиститель |
| 38 | 10A (STOP (энергия заряда транспортных средств)) Стоп-сигналы |
Блоки под капотом

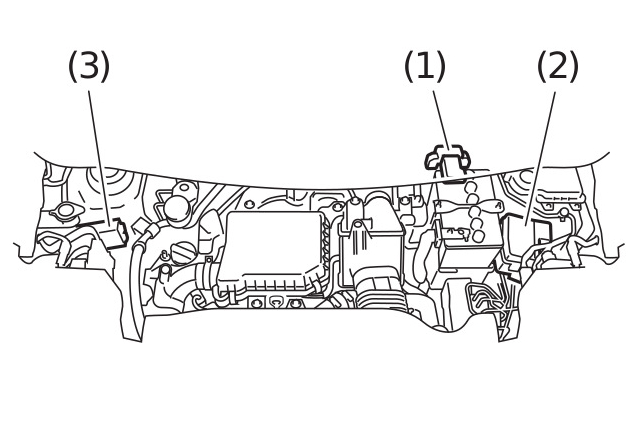

Под капотом, в моторном отсеке, могут быть установлены 3 блок с предохранителями и реле.
Силовой блок

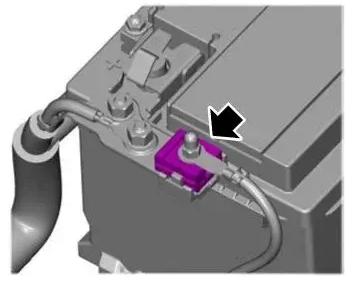

На плюсовой клемме аккумуляторной батареи крепится блок предохранителей в виде плавких вставок высокой мощности.

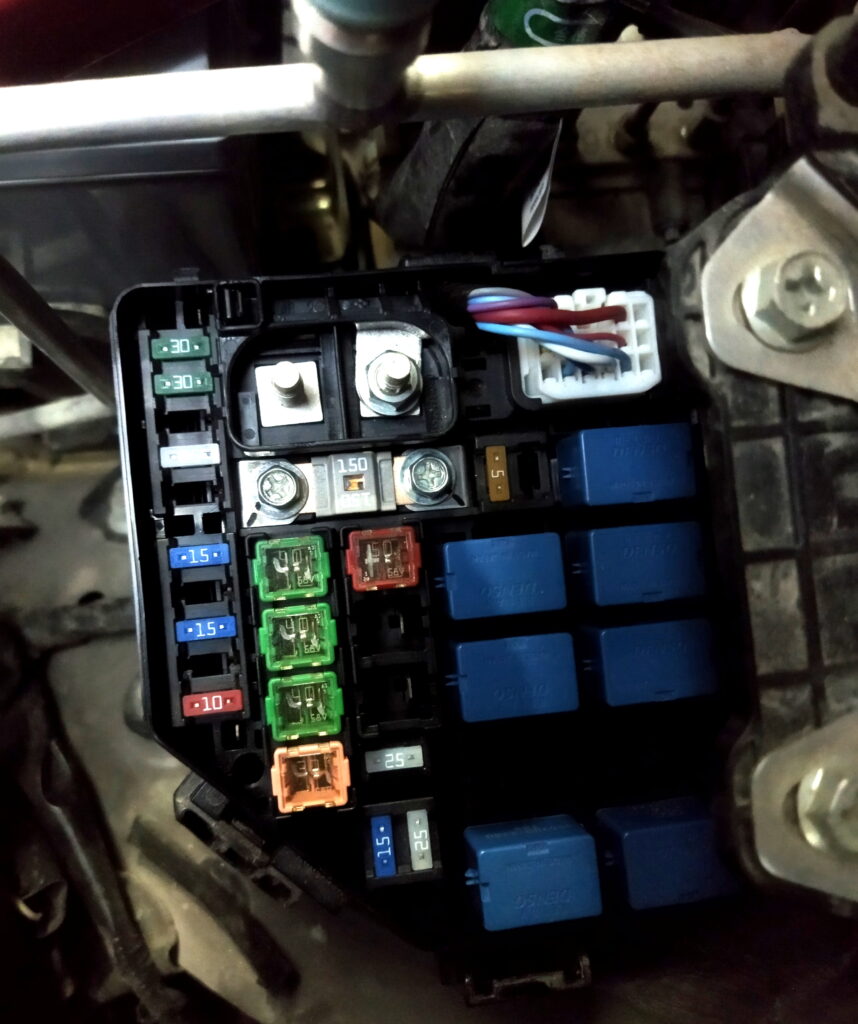

Основной блок
Расположен с левой стороны моторного пространства, рядом с аккумуляторной батареей.

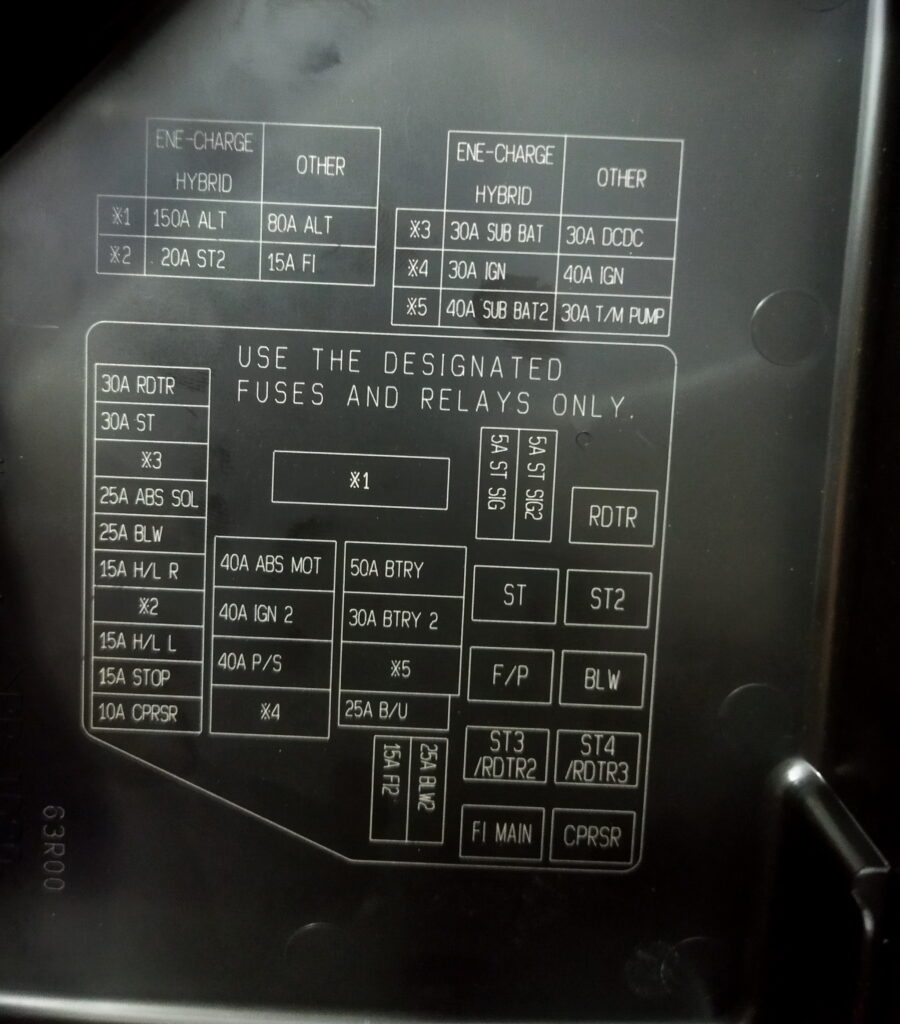

Схема
Обозначение
- (RDTR) — Вентилятор радиатора
- (ST) — Стартерная система
- DCDC; [ENE-CHARGE HYBRID] SUB BAT
- (ABS SCL) — Антиблокировочная тормозная система
- (BLW) — Электродвигатель вентилятора переменного тока
- H/L R — правая фара
- [ENE-CHARGE HYBRID] ST — Стартерная система
- H/L L — Левая фара
- (STOP) — Стоп-сигналы
- (CPRSR) — Компрессор кондиционера
- (ALT) — Аккумулятор и система зарядки
- ([ENE-CHARGE HYBRID] ALT — Аккумулятор и система зарядки
- (ST SIG) — Стартерная система
- (ABS MOT) — Антиблокировочная тормозная система (мотор)
- (IGN 2) — Зажигание
- (P/S) — Электропривод сиденья
- ([ENE-CHARGE HYBRID] IGN — Зажигание
- (BTRY) — Аккумулятор и система зарядки
- (T/M PUMP) — Насос трансмиссии
- (B/U) — Фонари заднего хода
- (BLW2) — Электродвигатель вентилятора переменного тока
- (F/P) — Топливный насос
- (RDTR) — Вентилятор радиатора
- (BLW) — Электродвигатель вентилятора переменного тока
- (CPRSR) — Компрессор кондиционера

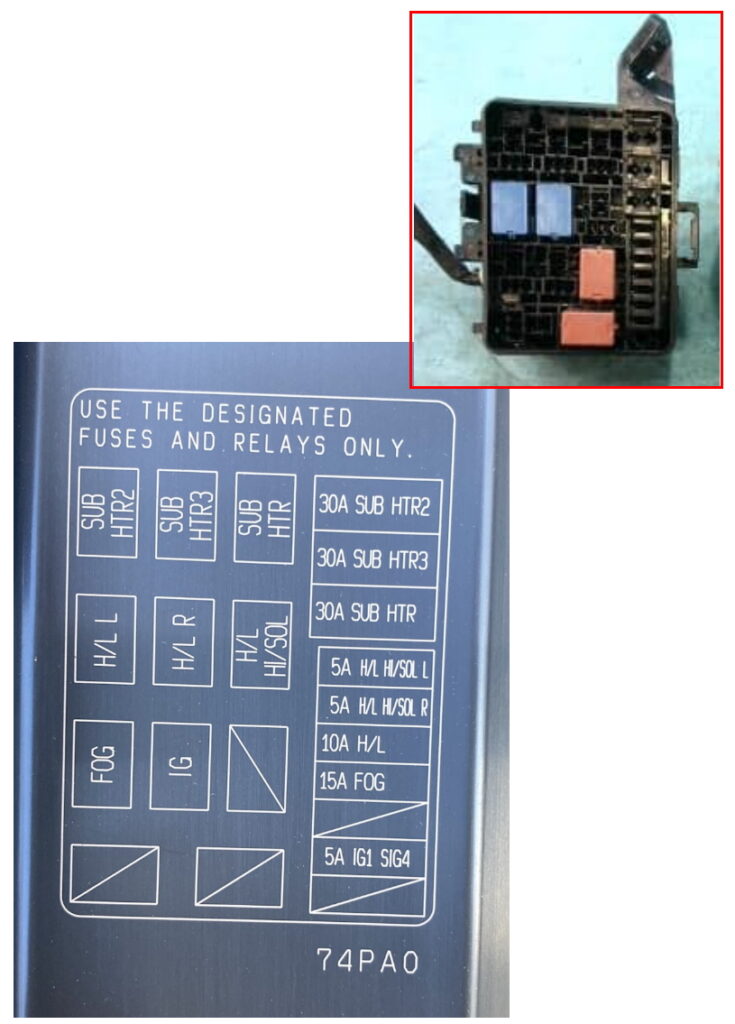

Дополнительный блок
Схема с назначением
Нашли ошибку или есть что добавить — пишите в комментарии.
