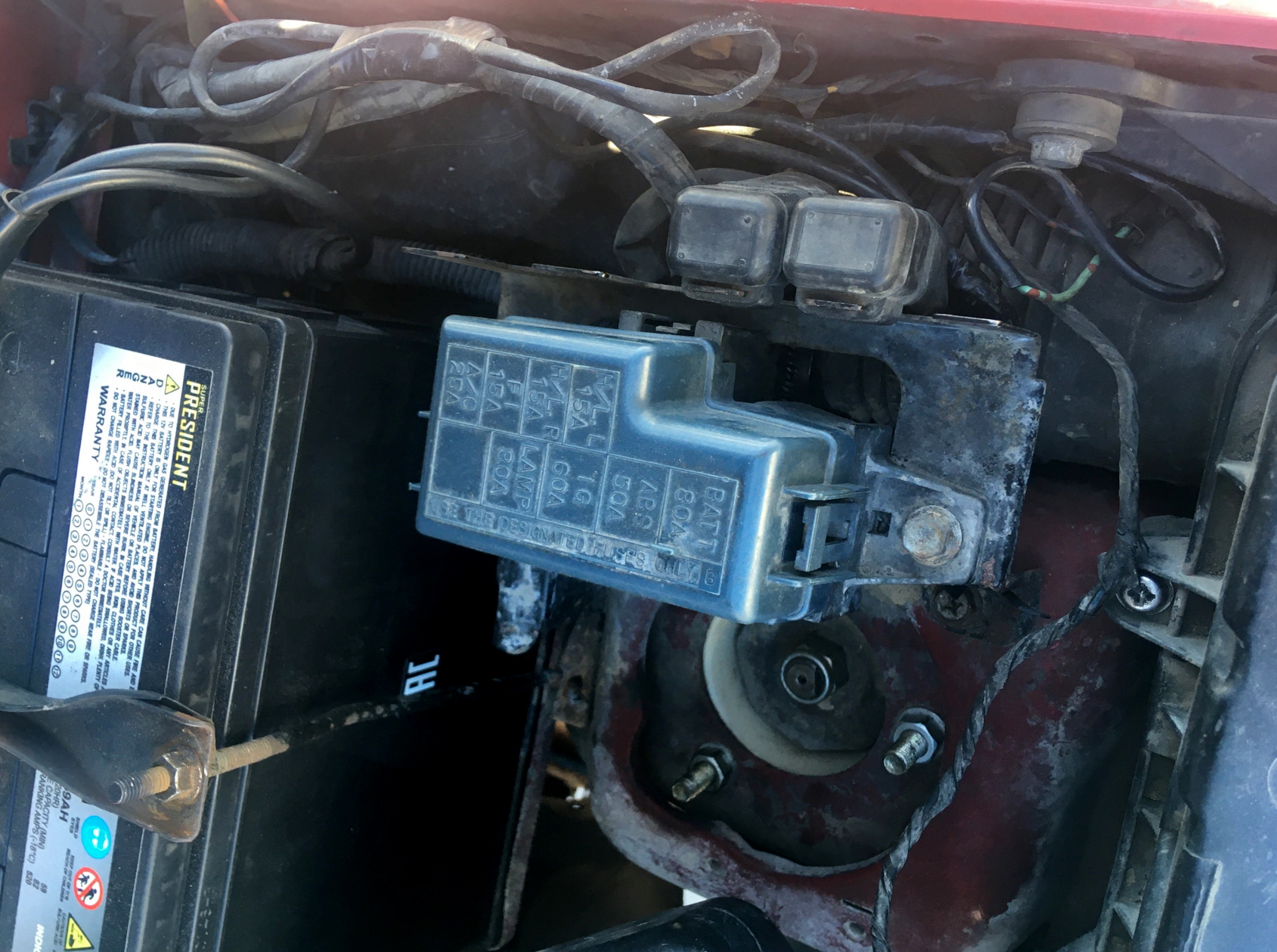

Предохранители Suzuki Escudo Vitara 1988 — 1997, схема, где находятся

Suzuki Escudo 1 поколения производился в 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 году. Так же известен под названием Suzuki Vitara 1. В данной статье вы сможете найти описание предохранителей и реле Сузуки Эскудо 1 Витара со схемами их блоков, фотографиями и местами их расположения. Выделим предохранитель прикуривателя.

Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска, региона поставки и уровня оснащения Вашего автомобиля.

Блок в салоне

В салоне автомобиля блок с предохранителями расположен под панелью со стороны водителя.

Сверяйте назначение элементов со своими схемами на обратной стороне крышке блока.

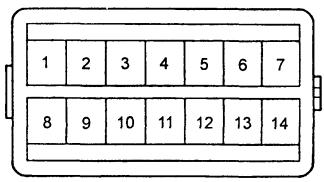

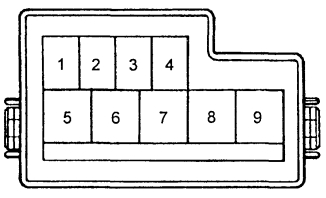

Схема

Описание

Вариант 1

1	10A HEAD R (правая фара)
2	10A HEADL (левая фара, индикатор дальнего света)
3	15A TAIL (габаритные фонари, наружное и внутреннее освещение)
4	15A STOP HORN (стоп-сигналы, звуковой сигнал)
5	15A HAZARD (аварийная сигнализация)
6	20A CIGAR (прикуриватель, магнитола)
7	15A АСС (дополнительные потребители)
8	15A IG. COIL, METER (система зажигания, приборы)
9	10A TURN, BACK (указатели поворота, фонарь заднего хода)
10	15A WIPER, WASHER (стеклоочистители, стеклоомыватели)
11	15A REAR DEFG (обогреватель заднего стекла)
12	20A HEATER (отопитель)
13	20A DOOR LOCK (замки дверей)
14	DIAG (диагностический разъем)

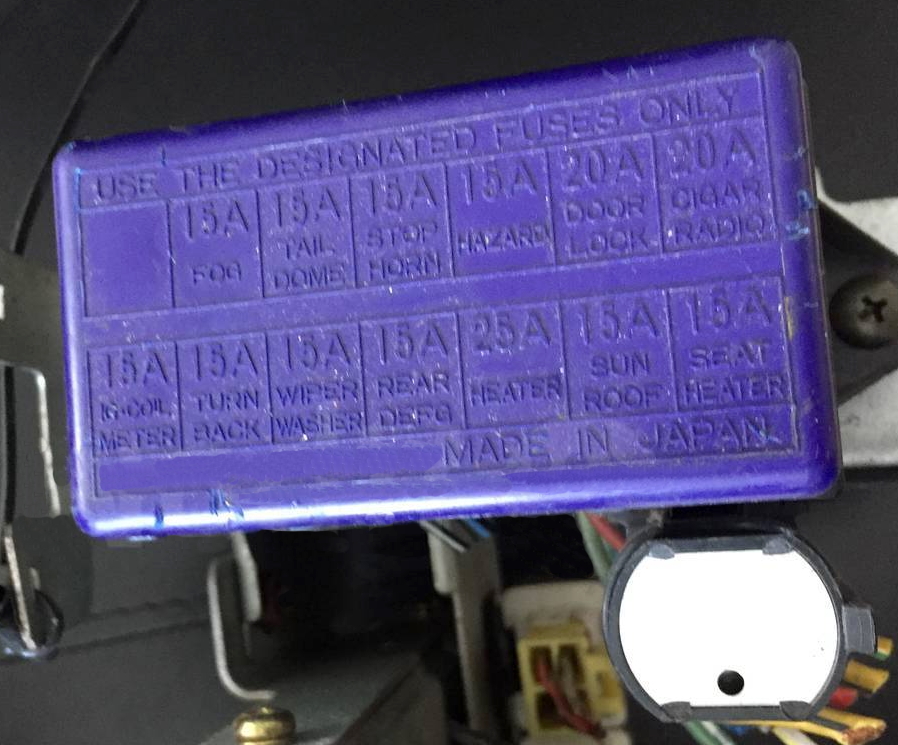

Вариант 2

1	—
2	15A FOG (противотуманные фары)
3	15A TAIL DOME (внутренее освещение)
4	15А STOP HORN (стоп сигналы, гудок)
5	15А HAZARD (аварийная сигнализация)
6	20А DOOR LOCK (дверные замки)
7	20А CIGAR RADIO (прикуриватель, радио)
8	15А IG. COIL METER (зажигание, приборы)
9	15А TURN BACK (задний ход)
10	15 WIPER WASHER (очиститель, омыватель)
11	15А REAR DEFG (задний обогреватель)
12	25А HEATER (обогвеватель)
13	15А SUN ROOF (люк на крыше)
14	15А SEAT HEATER (обогрев сидений)
