Предохранители Suzuki Kizashi реле

Suzuki Kizashi выпускался в 2010, 2011, 2012, 2013, 2014 и 2015 году. В данной статье мы представим описание предохранителей и реле Сузуки Кизаши со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Suzuki Kizashi

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.

Блоки в салоне

В салоне автомобиля, под панелью приборов находятся два блока с предохранителями.

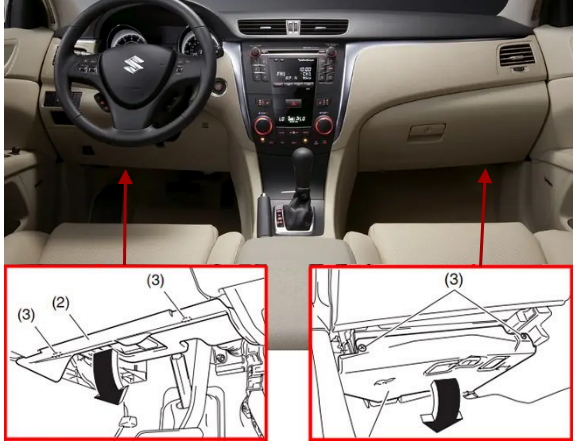

Блоки в салоне сузуки кизашиБлоки в салоне сузуки кизаши

Блок с левой стороны

Для того что бы получить доступ к блоку нужно потянуть за нижнюю крышку приборной панели, чтобы освободить защелки, а затем снять нижнюю крышку.

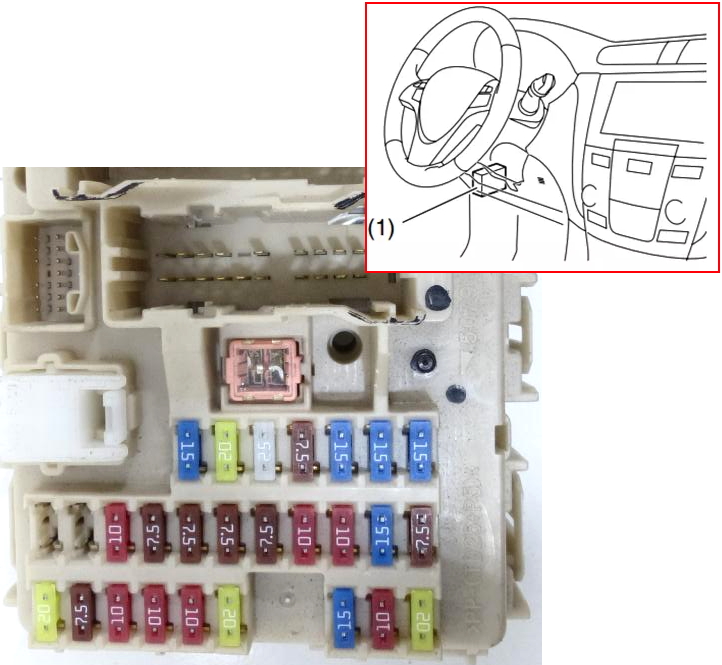

Блок в салонеБлок в салоне

Схема

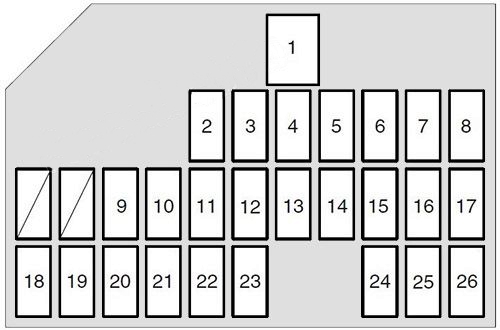

Схема блока в салоне слеваСхема блока в салоне слева

Описание

1 30A Электро стеклоподъемник
2 15A Двигатель омывателя ветрового стекла
3 20A Подогрев сидений
4 25A Мотор стеклоочистителя
5 7,5A IG2 SIG
6 15A Катушка зажигания
7 15A Аксессуар 2, Розетка
8 15A Аксессуар, Розетка
9 10A Модуль управления ESP
10 7,5A Круиз-контроль
11 7,5A IG1 SIG
12 7,5A Не используется
13 7,5A Приборы
14 10A Фонарь заднего хода
15 10A Воздушная подушка
16 15A Замок рулевого управления
17 7,5A BCM
18 20A Люк в крыше
19 7,5A Не используется
20 10A Задний свет
21 10A Стоп-сигнал
22 10A Аварийная сигнализация
23 20А Переднее стекло с электроприводом (слева)
24 15А Радио
25 10А Внутреннее освещение
26 20А Замок

За работу прикуривателя отвечают предохранители 7 и 8 на 15А.

С обратной стороны блока могут быть расположены некоторые реле.

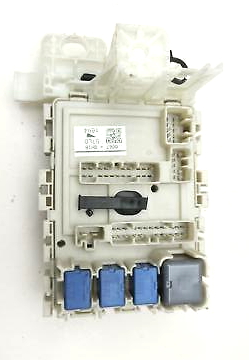

РелеРеле

Блок с правой стороны

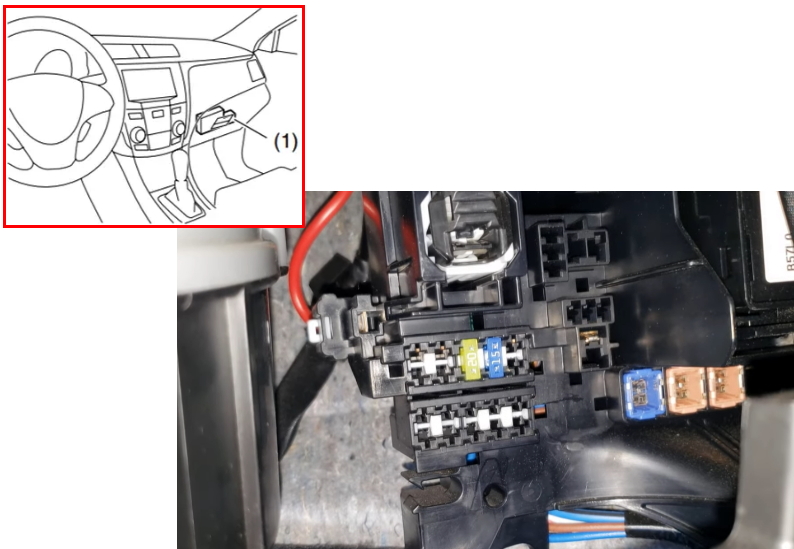

Расположение блока в салоне Сузуки КизашиРасположение блока в салоне Сузуки Кизаши

Схема

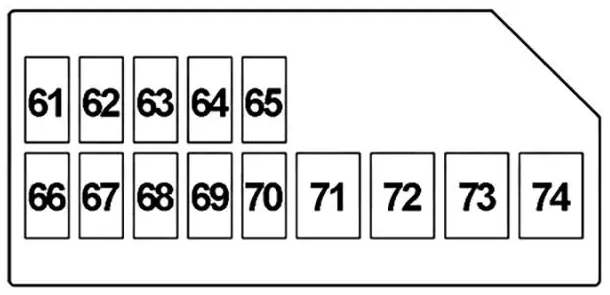

Схема блока 2Схема блока 2

Обозначение

  • 61 — 20А Стеклоподъемник сзади (справа)
  • 62 — 20А Заднее стекло с электроприводом (слева)
  • 63 — 20А Переднее стекло с электроприводом (справа)
  • 64 — 15А 4WD
  • 65 — 20А Аккумуляторный вентилятор
  • 71 — 20А Аудио
  • 72 — 30А Сиденье с электроприводом (справа)
  • 73 — 30А Сиденье с электроприводом (слева)
  • 74 — 30А Резерв

Блок под капотом

Под капотом в моторном отсеке основной блок с предохранителями и реле находится рядом с аккумуляторной батареей.

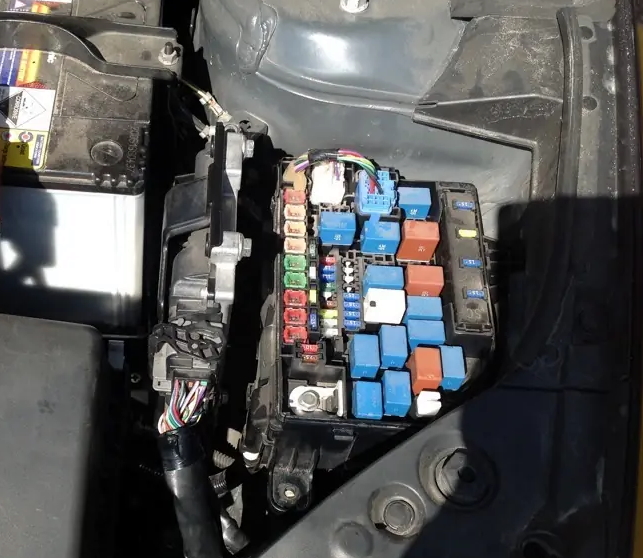

Фото блока под капотомФото блока под капотом

Схема

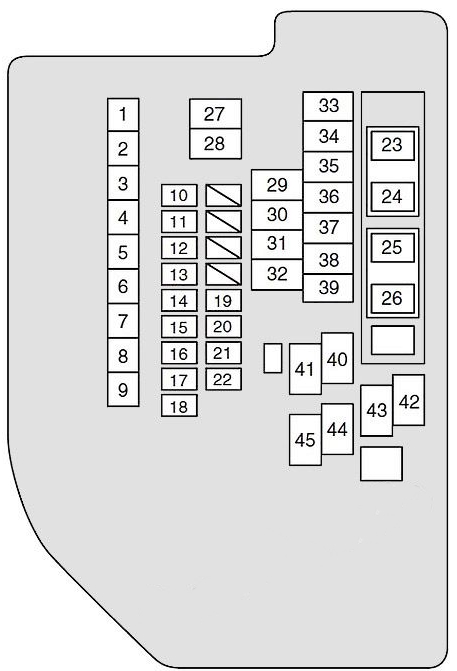

Схема блока 3Схема блока 3

Назначение

1 50А Выключатель зажигания
2 30А Радиатор вентилятора саб
3 30А Вентилятор радиатора магистральный
4 30А Пусковой мотор (стартер)
5 40А Свет
6 40А Модуль управления ESP
7 50А Модуль управления пуском без ключа
8 50А Электро стеклоподъемники, электропривод сидений
9 50А Вентилятор
10 10А Компрессор кондиционера
11 15А Обогрев зеркал
12 15А Мотор дроссельной заслонки
13 30А Задний обогреватель
14 30А Не используется
15 7,5А Фара
16 20А Впрыск топлива
17 25А Модуль управления ESP
18 25А Резервное копирование
19 15А Головной свет фар ближний (левый)
20 15А Головной свет фар ближний (справа)
21 15А Головной свет фар дальний (слева)
22 15А Головной свет фар дальний (справа)
23 15А CVT
24 20А Передний противотуманный фонарь
25 15А O2 датчик обогревателя
26 15А Сигнал
Реле
27 Нижнее реле головного света (слева)
28 Низкое реле головного света (справа)
29 Не используется
30 Не используется
31 Не используется
32 Реле компрессора кондиционера
33 Реле заднего обогрева
35 Реле стеклоочистителя 2
36 Не используется
37 Реле стеклоочистителя 1
38 Пусковое реле двигателя
39 Реле топливного насоса
40 Реле вентилятора радиатора 3
41 Реле вентилятора радиатора 1
42 Реле обогревателя зеркала
43 Реле вентилятора радиатора 2
44 Главное реле
45 Реле дроссельной заслонки

На плюсовой клемме аккумуляторной батареи расположены предохранители высокой мощности в виде плавких вставок высокой мощности.

Схема

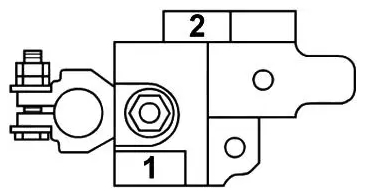

Схема силового блокаСхема силового блока

Расшифровка

  1. 120А — Полная электрическая цепь, аккумулятор, стартер, генератор
  2. 80А — Модуль управления

Есть что добавить — пишите в комментарии.
