Предохранители Suzuki Solio 3G 4G реле
Suzuki Solio 3 поколения выпускался в 2015, 2016, 2017, 2018, 2019, 2020 году. Далее в 2021, 2022, 2023, 2024, 2025, 2026 производилось 4 поколение модельного ряда Солио. В данном материале мы представим описание предохранителей и реле Сузуки Солио 3 и 4 со схемами блоков, местами их расположения и фото примерами исполнения. Отдельно выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

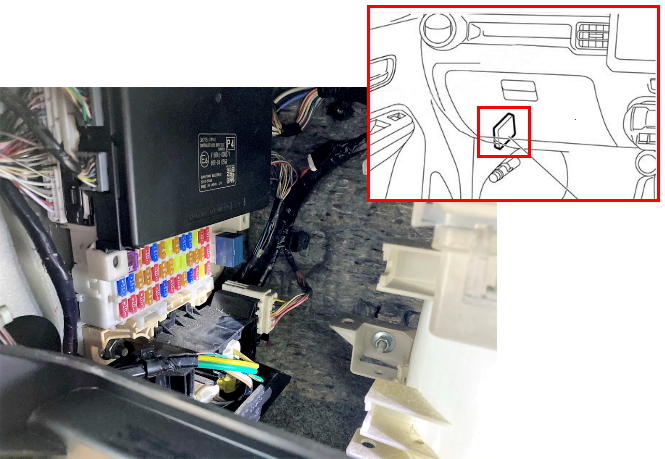

В салоне автомобиля блок предохранителей находится под панелью приборов с левой стороны, за бардачком.

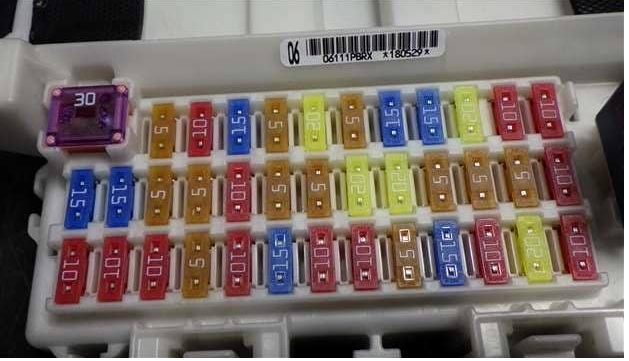

Фото пример

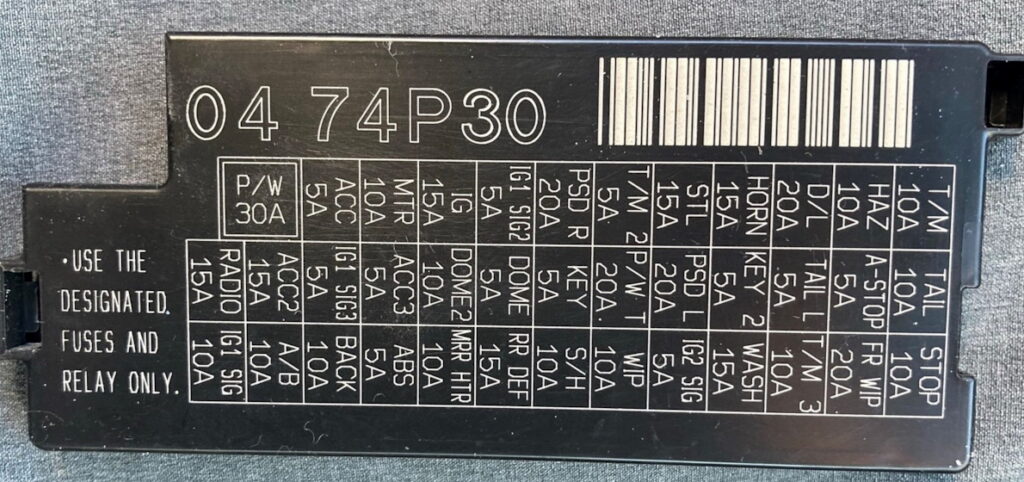

Сверяйте назначение со своими схемами на защитной крышке блока.

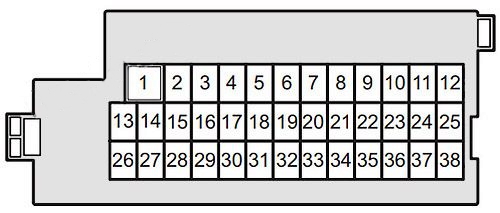

Схема
Описание
| 1 | 30A (P /W) Электро стеклоподъемники |
| 2 | 5A (ACC) радио |
| 3 | 10A (MTR) счетчик |
| 4 | 15A (IG) зажигание |
| 5 | 5A (IG1 SIG2) Усилитель руля |
| 6 | 20A (PSD R) сдвижная дверь правая |
| 7 | 5A (T/M2) рычаг выбора передач |
| 8 | 15A (STL) электрическая ручка Замок |
| 9 | 15A (HORN) Звуковой сигнал |
| 10 | 20A (D/L) дверной замок |
| 11 | 10A (HAZ) аварийка |
| 12 | 10A (T/M) трансмиссия |
| 13 | 15A (RADIO) радио |
| 14 | 15A (ACC2) Гнездо для аксессуаров (прикуриватель) |
| 15 | 5A (IG1 SIG3) лазерный радар |
| 16 | 5A (ACC3) Пусто [Автомобиль без турбонаддува]. Радио [турбокар] |
| 17 | 10A (DOME2) Лампа освещения салона |
| 18 | 5A (DOME) счетчик, приборы |
| 19 | 5A (KEY) замок зажигания |
| 20 | 20A (P /WT) стеклоподъемник |
| 21 | 20A (PSD L) сдвижная дверь левая |
| 22 | 5A (KEY 2) замок зажигания |
| 23 | 5A (TAIL L) Пусто [без турбокар] Задний фонарь (левый) [турбокар] |
| 24 | 5A (A-STOP) остановка холостого хода |
| 25 | 10A (TAIL) Задний фонарь [без турбокар] Задний фонарь (правый) / номерные фонари [турбокар] |
| 26 | 10A (IG1 SIG) остановка холостого хода или BCM |
| 27 | 10A (A/ B) подушка безопасности |
| 28 | 10A (BACK) Фонари заднего хода |
| 29 | 5A (ABS) ABS/ESP |
| 30 | 10A (MRR HTR) наружное зеркало — обогреватель |
| 31 | 15A (RR DEF) Обогреватель заднего сиденья |
| 32 | 10A (S/H) обогреватель сиденья |
| 33 | 10A (WIP) стеклоочиститель |
| 34 | 5A (IG2 SIG) вентилятор |
| 35 | 15A (WASH) мотор стеклоомывателя |
| 36 | 10A (T/M3) трансмиссия |
| 37 | 20A (FR WIP) передний стеклоочиститель |
| 38 | 10A (STOP (энергия заряда транспортных средств)) Стоп-сигналы |
Блок под капотом

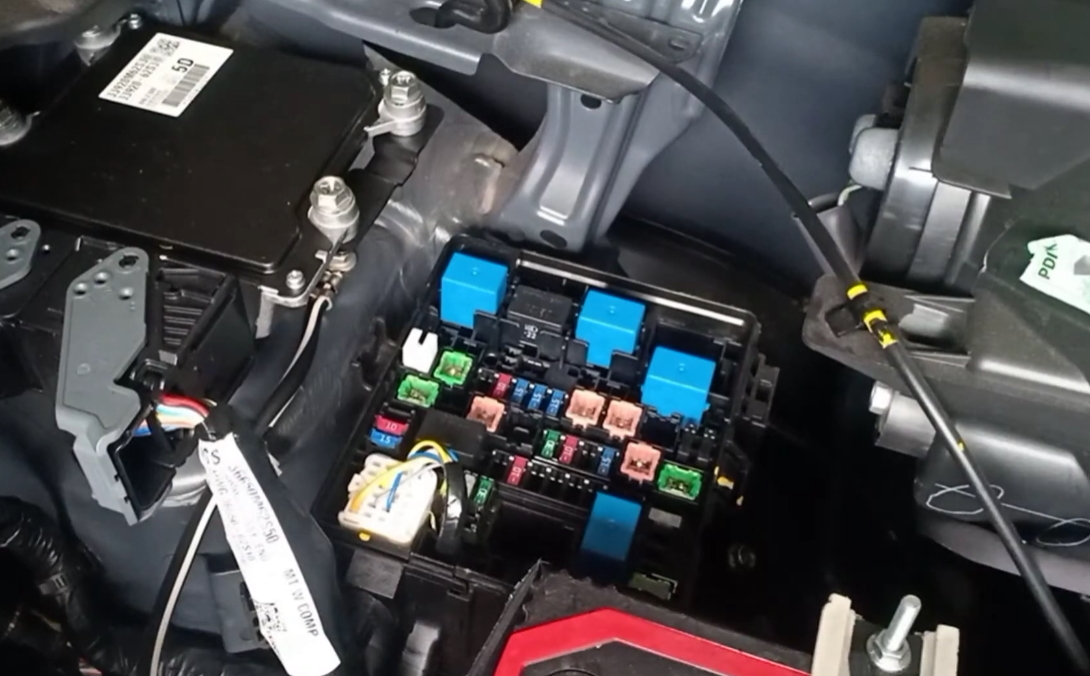

Под капотом в моторном отсеке блок с предохранителями и реле расположен с левой стороны рядом с аккумуляторной батарей.

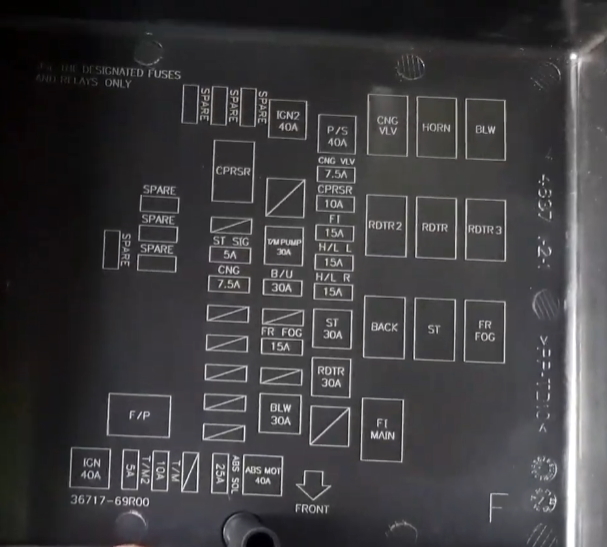

Схема обратной стороны крышки
Обозначение
- (RDTR) — Вентилятор радиатора
- (ST) — Стартерная система
- (ABS SCL) — Антиблокировочная тормозная система
- H/L R — Правая фара
- H/L L — Левая фара
- (STOP) — Стоп-сигналы
- (CPRSR) — Компрессор кондиционера
- (ALT / CNG) — Аккумулятор и система зарядки
- (ST SIG) — Стартерная система
- (ABS MOT) — Антиблокировочная тормозная система (мотор)
- (IGN 2) — Зажигание
- (P/S) — Электропривод сиденья
- (BTRY) — Аккумулятор и система зарядки
- (T/M PUMP) — Насос трансмиссии
- (B/U) — Фонари заднего хода
- (BLW2) — Электродвигатель вентилятора переменного тока
- (F/P) — Топливный насос
- (RDTR) — Вентилятор радиатора
- (BLW) — Электродвигатель вентилятора переменного тока
- (CPRSR) — Компрессор кондиционера
- (T/M) — Трансмиссия

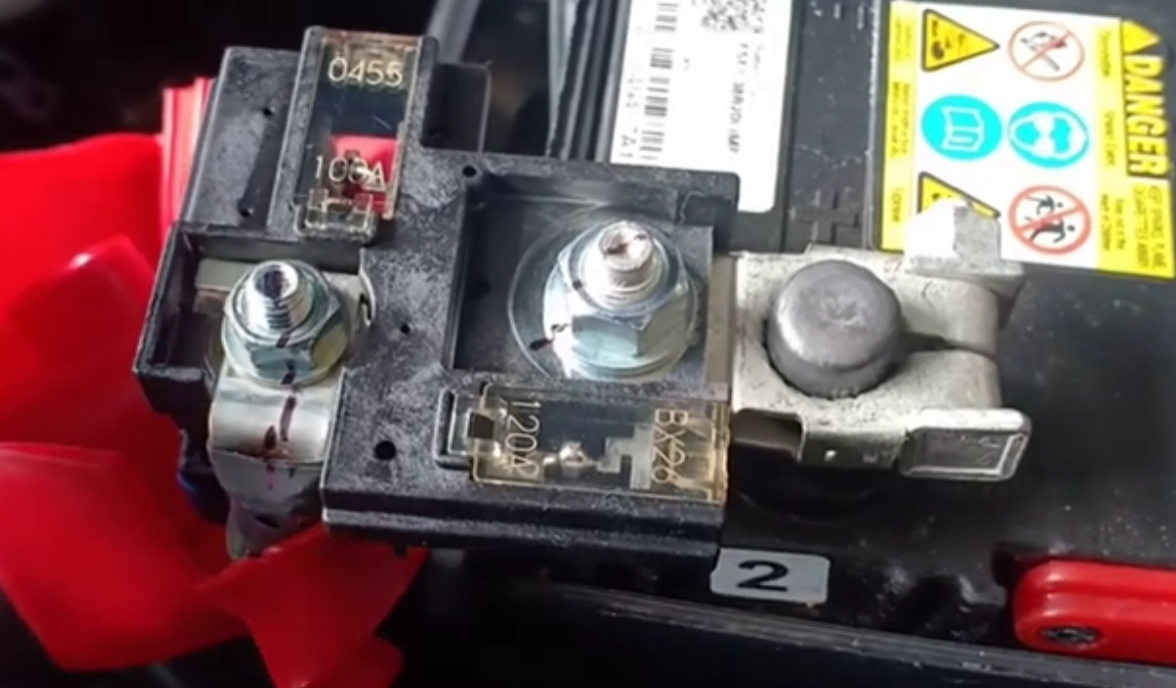

Так же на плюсовой клемме аккумуляторной батареи установлены предохранители высокой мощности в виде плавких вставок.
Остались вопросы — задавайте их в комментарии.
