Предохранители Suzuki Wagon R 2009 — 2016 реле, схема, где находятся

Suzuki Wagon R 4 и 5 поколения выпускался в 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 годах. В данном посте вы сможете найти описание предохранителей и реле Сузуки Вагон Р 4 5 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей и реле в Вашем автомобиле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.

Блок в салоне

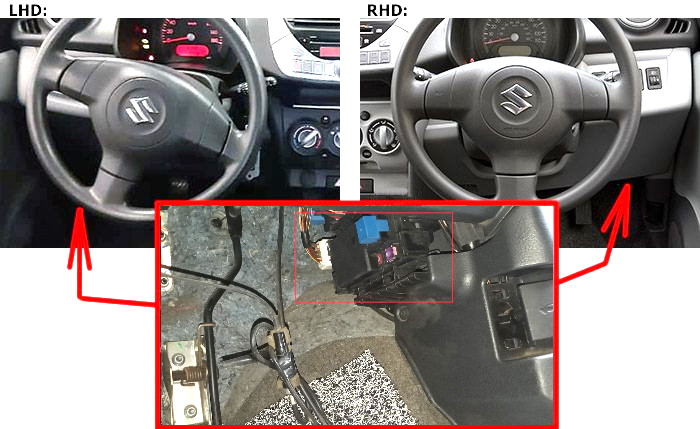

В салоне автомобиля блок с предохранителями и реле будет расположен под панелью приборов со стороны водителя.

Вариант 1

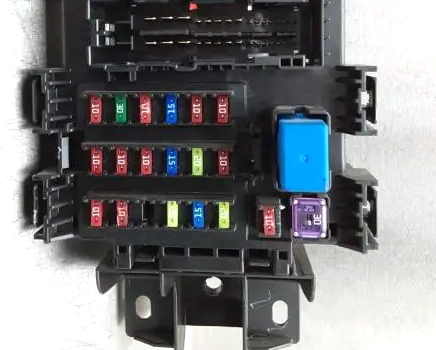

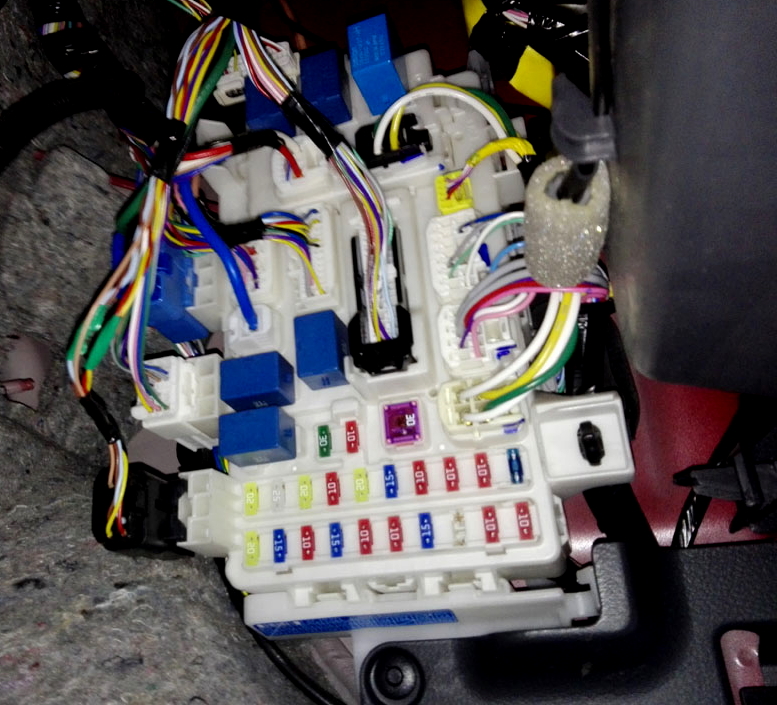

Фото — пример

Сверяйте назначение элементов со своими схемами на обратной стороне крышки.

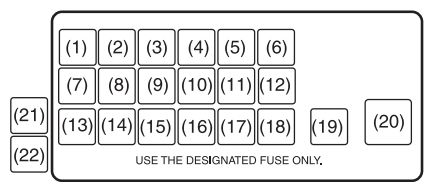

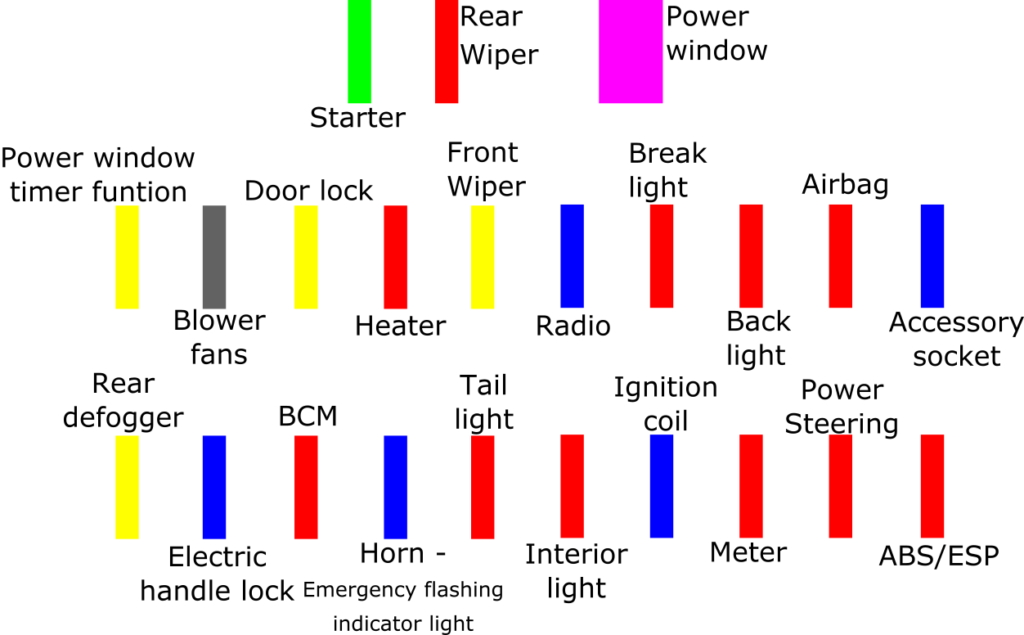

Схема

Описание

1	10A Стоп-сигнал
2	30A Мотор вентилятора
3	10A Стартер
4	15A Аксессуар (Прикуриватель)
5	10A Задний противотуманный фонарь
6	10A Габариты
7	10A Фонарь заднего хода
8	10A ABS/ESP
9	10A Счетчик (Приборы)
10	15A Катушка зажигания
11	20A Стеклоочиститель/ омыватель
12	10A Отопитель
13	10A Сигнал зажигания
14	Подушка безопасности
15	—
16	20A Замок двери
17	15A Сирена/ опасность
18	20A Задний обогреватель
19	10A Освещение внутренне
20	30A Электрическое стекло

В данном исполнении за работу прикуривателя отвечает предохранитель номер 4 на 15А.

Вариант 2

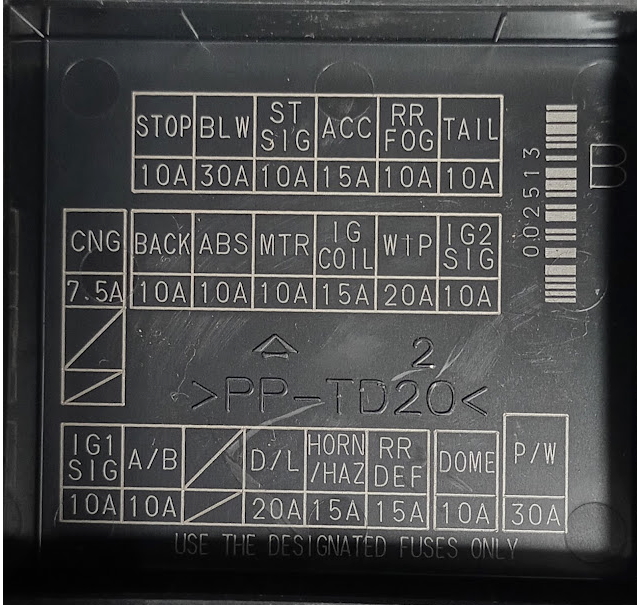

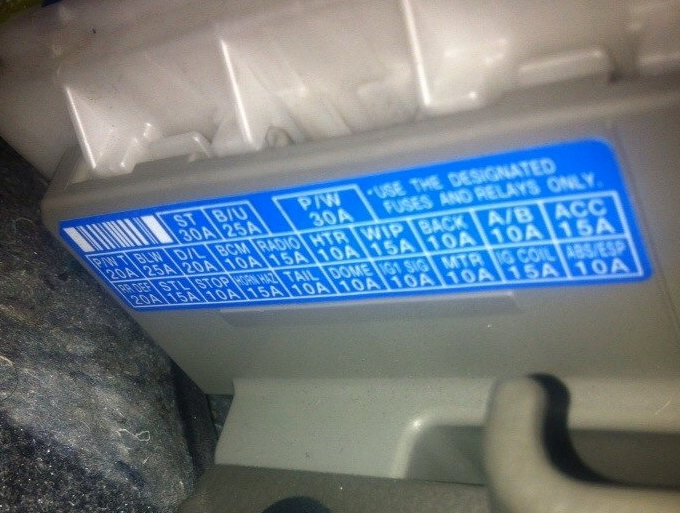

Актуальная схема блока наклеена в нижней части.

Схема

Обозначение

BLW FUN 20A	Вентилятор системы кондиционирования
ST SIG 30A	Сигнал стартера
ACC 15A	Аксессуары (музыка, прикуриватель)
RR FOG 10A	Задний противотуманный фонарь
TAIL 10A	Стояночный фонарь, габариты
FRT WIP 20А	Передний очиститель
BACK 10A	Фонарь заднего хода
ABS 10A	Антиблокировочная система тормозов
MTR 10A	Приборы (кластер)
IG COIL 15A	Катушка зажигания
BCM 20A	Блок управления
IG2 SIG 10A	Сигнал зажигания
A/B 10A	Предохранитель подушки безопасности
D/L 20A	Система блокировки дверей
HORN/HAZ 15A	Сирена/опасность (четыре индикаторных переключателя)
RR DEF 15A	Задняя противотуманная фара
PWR STR 10A	Электро усилитель руля
P/W 30A	Электрическое стекло

Блок под капотом

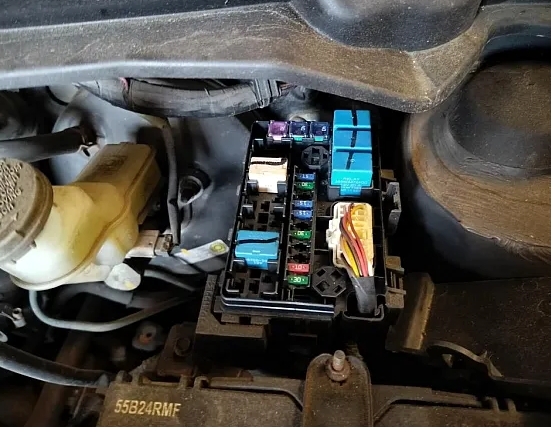

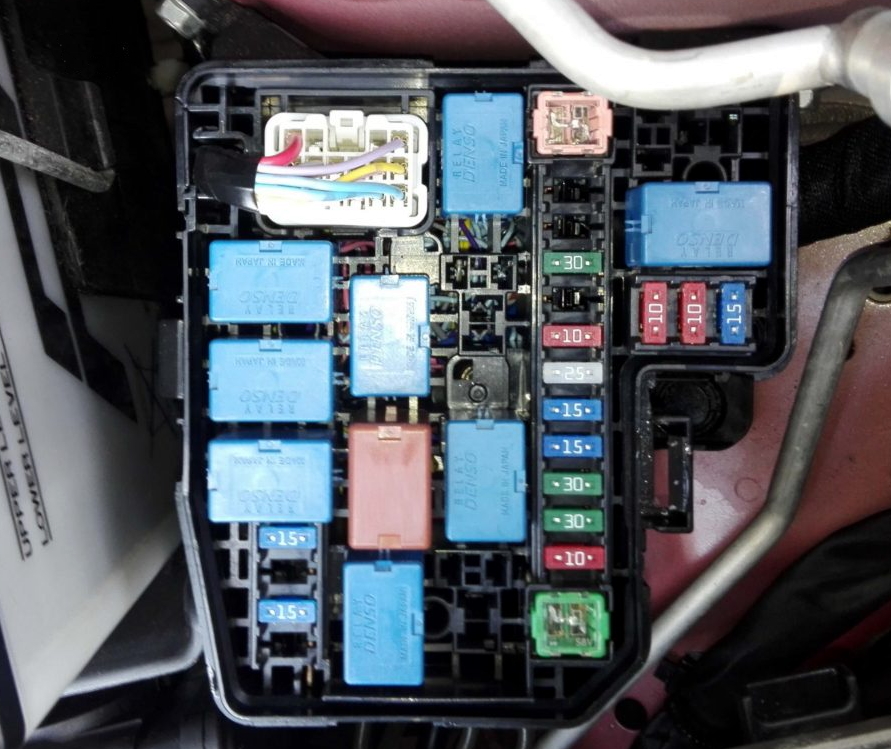

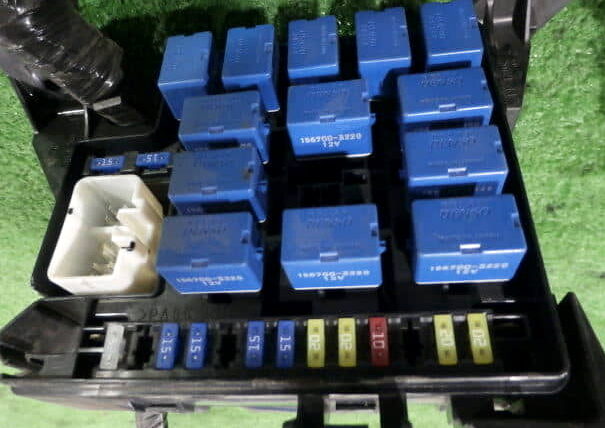

В моторном отсеке основной блок с предохранителями и реле находится с левой стороны, рядом с аккумуляторной батареей.

Вариант 1

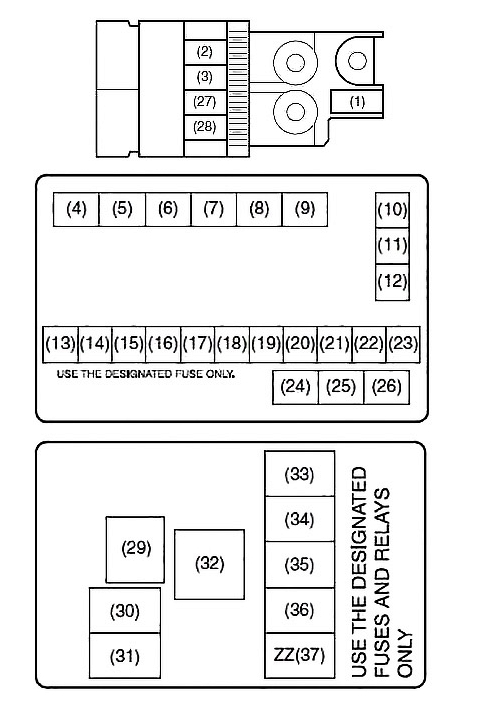

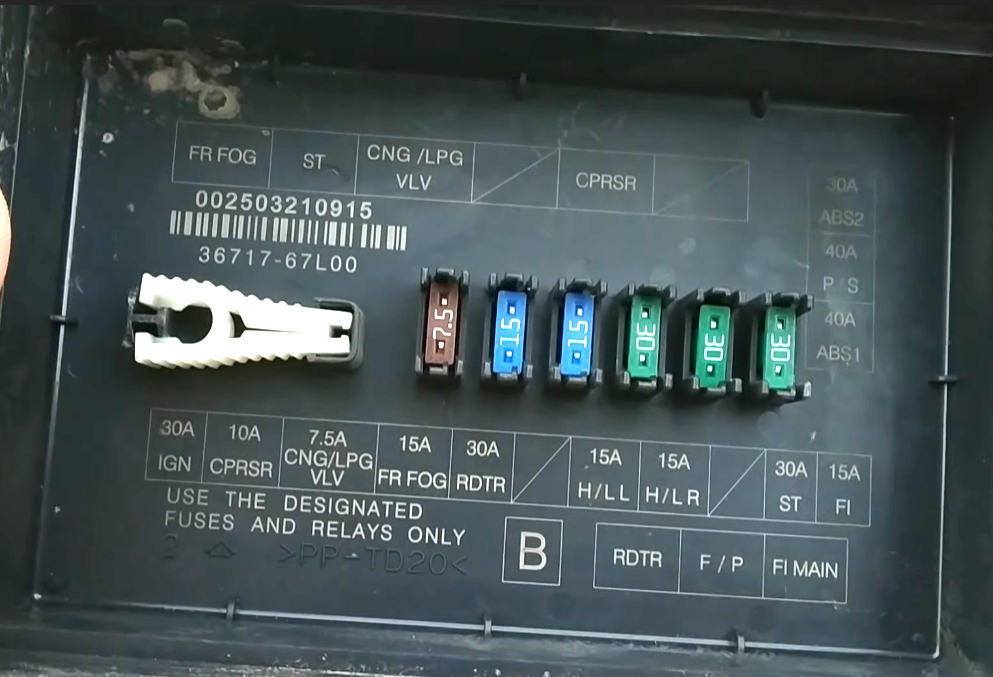

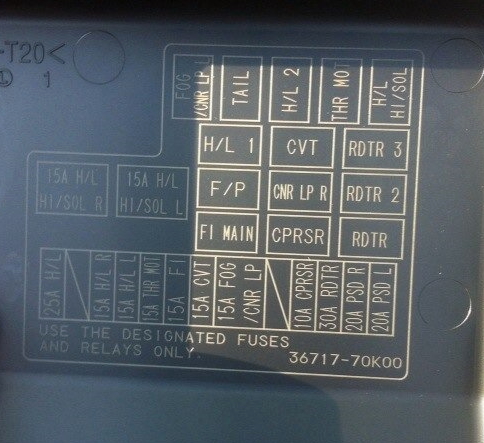

Пример схемы с крышки блока

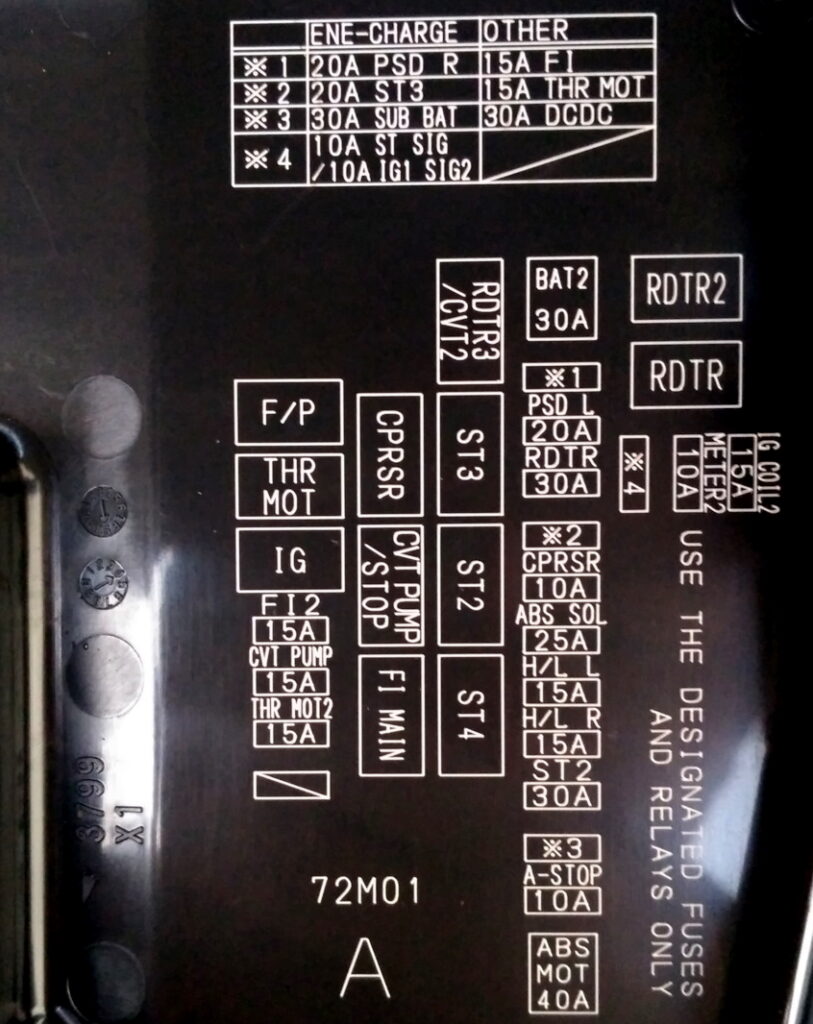

Схема

Назначение

1	80A Вся электрическая нагрузка
2	50A Внутреннее освещение, задний фонарь, задний дефоггер, замок двери
3	50A Электрический стеклоподъемник, обогреватель, стеклоочиститель, зажигание
10	30A Предохранитель 2 модуля управления ABS
11	40A Усилитель рулевого управления
12	40A Предохранитель 1 модуля управления ABS
13	30A Выключатель зажигания
14	10A Компрессор кондиционера
15	7,5A CNG VLV (*1)
15	15A Фара дальнего света (левая) (*2)
16	15A Передняя противотуманная фара
17	30A Вентилятор радиатора
18	Не используется
19	15A Фара (левая) (*1)
19	15A Фара высокая (правая) (*2)
20	15A Фара (правая) (*1)
20	15A Фара высокая (левая) (*2)
20	Не используется
21	15A Фара низкая (правая) (*2)
22	30A Пусковой двигатель
23	15A Впрыск топлива
27	80A Головной свет, Воздушный компрессор, Передняя противотуманная фара, Вентилятор радиатора
28	80A Усилитель рулевого управления, ABS
29	80A Насос Т/М
30	10A Т/М
31	10A T/M2
32	Не используется
33	Не используется
34	Не используется
35	Не используется
36	Не используется
37	Не используется
Реле
4	Реле передних противотуманных фар
5	Реле пускового двигателя
6	Реле CNG VLV (*1)
6	Не используется (*2)
7	Не используется (*1)
7	Реле ближнего света фар (левое) (*2)
8	Реле компрессора кондиционера
9	Не используется (*1)
9	Низкий свет фар (правый) Реле (*2)
24	Реле вентилятора радиатора
25	Реле топливного насоса
26	Главное реле

Отдельно могут быть расположены дополнительные блоки предохранителей и реле. Например на плюсовой клемме аккумуляторной батареи установлены предохранители высокой мощности в виде плавких вставок.
