Предохранители Toyota Avalon 1 (1994 — 1999)
Toyota Avalon 1 поколения выпускался в 1994, 1995, 1996, 1997, 1998, 1999 году с обозначением X10. В данной публикации мы представим описание предохранителей и реле Тойота Авалон 1 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блоки в салоне

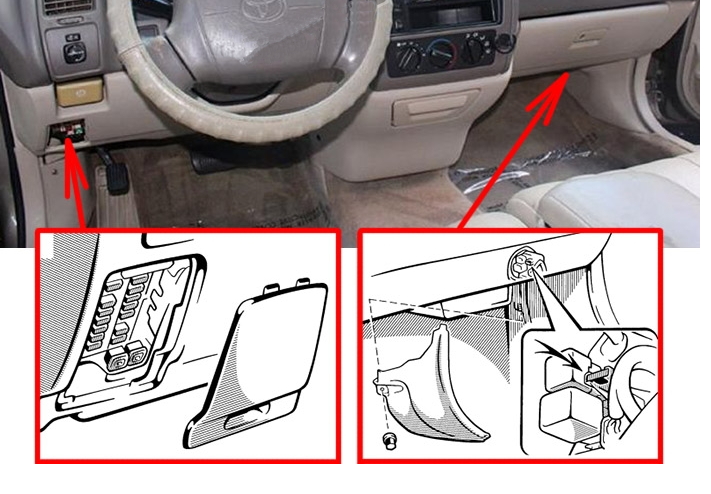

Расположение

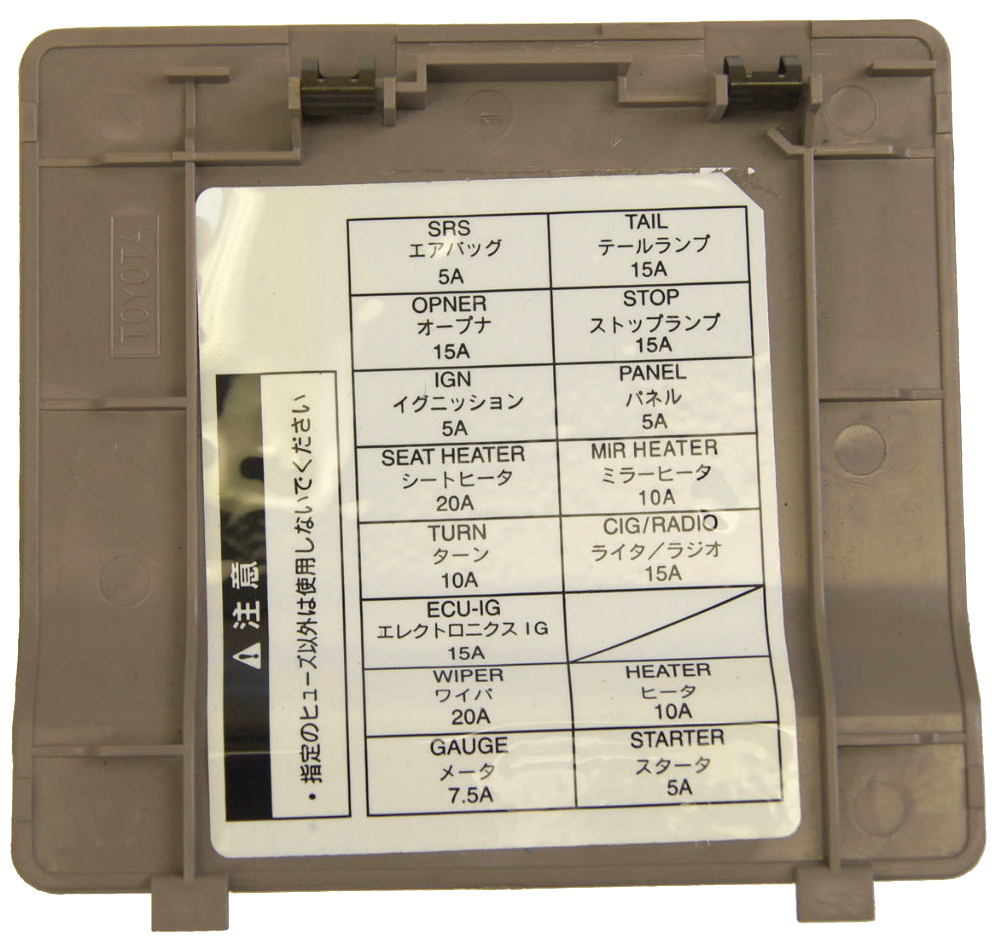

Сверяйте информацию со своими схемами на обратной стороне защитной крышки блока.

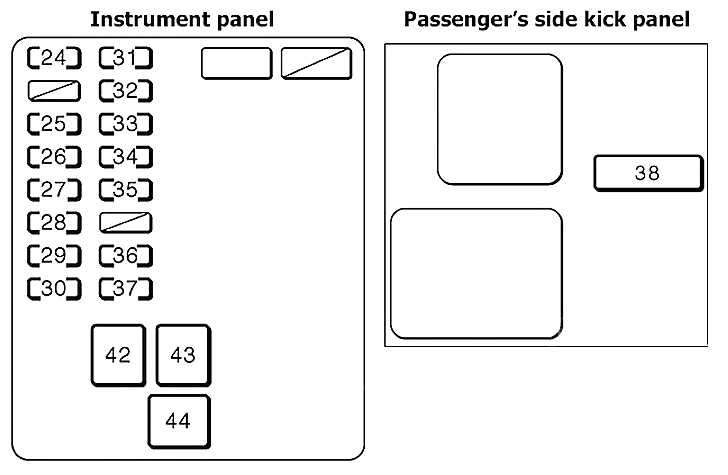

Общая схема
Описание
| 24 | 5A SRS — Система подушек безопасности SRS, преднатяжители ремней безопасности |
| 25 | 5A IGN — Указатели и приборы, система подушек безопасности SRS, преднатяжители ремней безопасности, система многопортового впрыска топлива/система последовательного много портового впрыска топлива |
| 26 | 20A SEAT HEATER — Обогрев сидений |
| 27 | 7,5A TURN — Огни указателей поворота, аварийная мигалка |
| 28 | 10A ECU-IG — Система круиз-контроля, антиблокировочная система тормозов, система блокировки переключения передач, система блокировки дверей с электроприводом, электрические вентиляторы охлаждения |
| 29 | 20A WIPER — Стеклоочистители и омыватель лобового стекла, очиститель фар |
| 30 | 7,5A GAUGE — Указатели и счетчики, подсветка багажника, освещение салона, система зарядки, автоматическая трансмиссия с электронным управлением, система круиз-контроля, система блокировки дверей с электроприводом, индикаторы напоминания об обслуживании и звуковой сигнал, система автоматического управления светом, система дневных ходовых огней |
| 31 | 15A TAIL — Стояночные огни, фонари освещения номерного знака, задние фонари, передние боковые указатели поворота |
| 32 | 15A STOP — Стоп-сигналы, система круиз-контроля, высоко расположенные стоп-сигналы, антиблокировочная тормозная система, система блокировки переключения передач, система многопортового впрыска топлива /система последовательного многопортового впрыска топлива |
| 33 | 5A PANEL — Приборы и счетчики, автомобильная аудиосистема, прикуриватель, подсветка перчаточного ящика, часы, автоматическая трансмиссия с электронным управлением, система кондиционирования воздуха, индикаторы напоминания об обслуживании, указатели поворота, аварийная мигалка, очиститель фар, обогрев сидений |
| 34 | 10A MIRROR HEATER — Обогреватели зеркал |
| 35 | 15A CIG/RADIO — Прикуриватель, освещение салона, часы, система подушек безопасности SRS, преднатяжители ремней безопасности, система блокировки переключения передач, автоматическая трансмиссия с электронным управлением, система кондиционирования воздуха, система зажигания, противоугонная система, система управления наружными зеркалами заднего вида, автомобильная аудиосистема, индикаторы напоминания об обслуживании |
| 36 | 10A HEATER — Система кондиционирования воздуха, антиобледенитель заднего стекла, система запуска двигателя |
| 37 | 5A STARTER — Система стартера |
| 38 | 10A A.C — Система кондиционирования воздуха |
| 42 | 30A DOOR — Система электропривода замков дверей, электропривод сидений |
| 43 | 40A RR DEF — Размораживатель заднего стекла |
| 44 | 30A POWER — Электрическое стекло, электрическая лунная крыша |
За работу прикуривателя отвечает предохранитель номер 35 на 15А.
Блоки под капотом

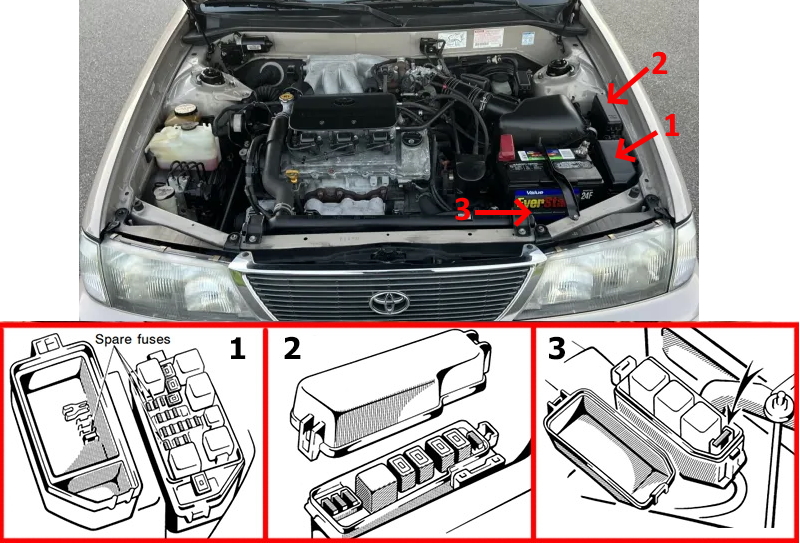

Расположение

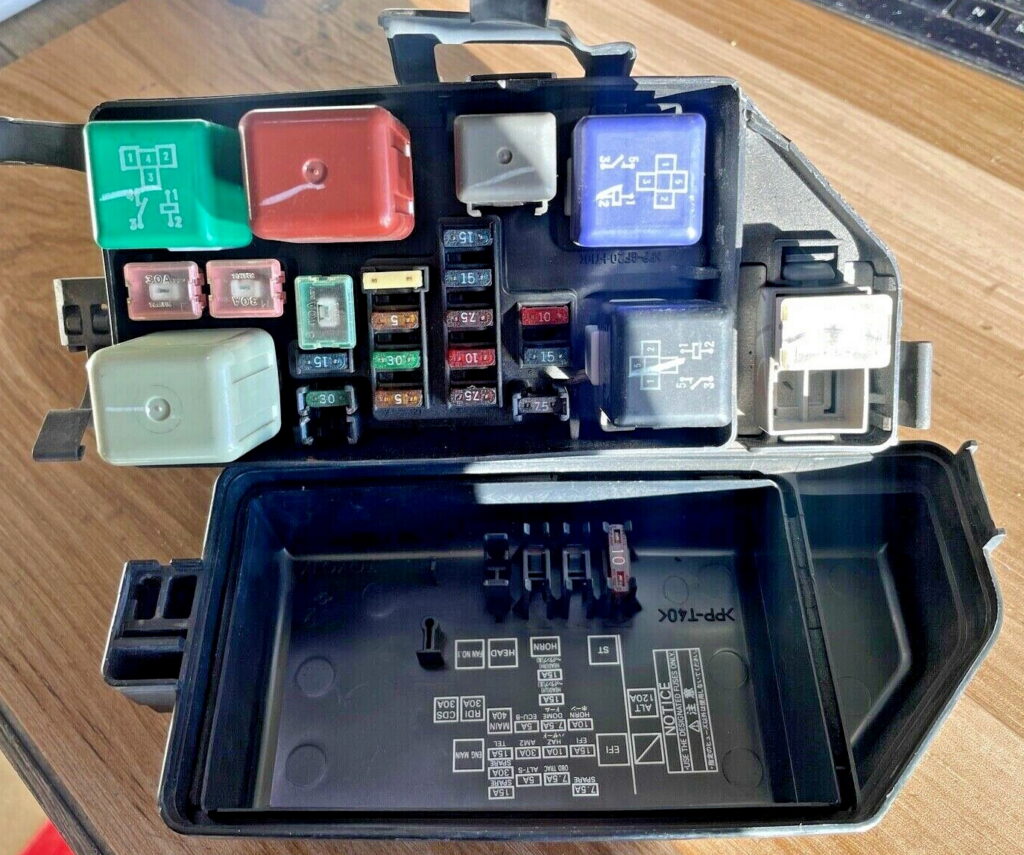

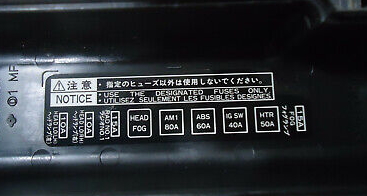

Фото — пример
Пример схемы блока 2

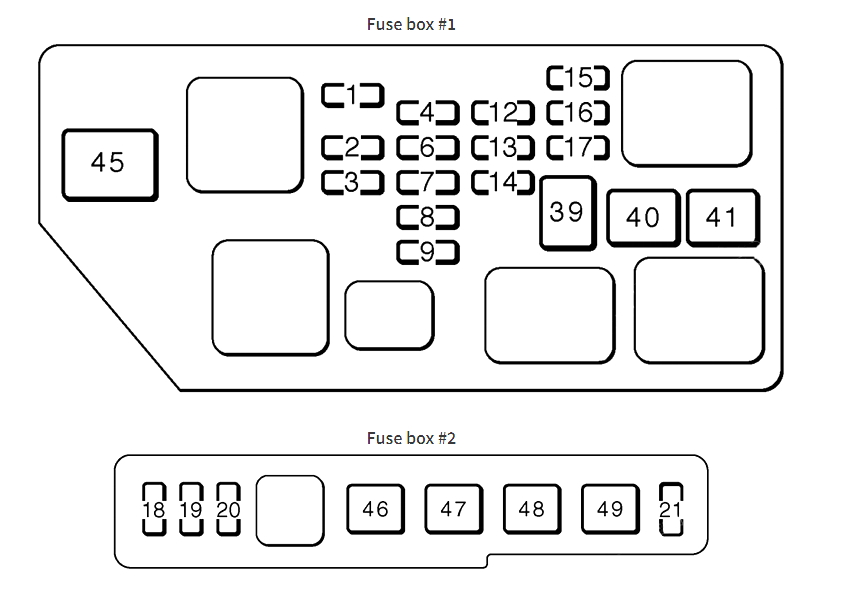

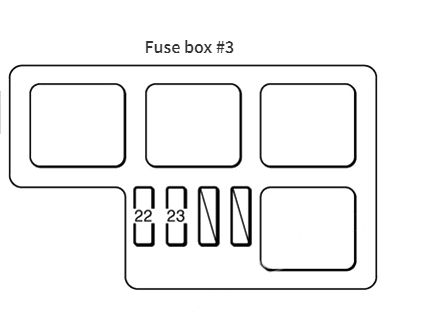

Общая схема
Обозначение
| 1 | 7,5A SPARE — Запасные |
| 2 | 15A EFI — Система многопортового впрыска топлива/ система последовательного многопортового впрыска топлива, система кондиционирования воздуха, электрическая система холостого хода, электронно-управляемая автоматическая трансмиссия |
| 3 | 10A HORN — Сирена, Сигнал |
| 4 | 7,5A OBD. TRAC — Бортовая система диагностики |
| 5 | 7,5A OBD — Бортовая система диагностики |
| 6 | 10A HAZ — Сигналы поворота, аварийная мигалка |
| 7 | 7,5A DOME — Внутренний свет, персональный свет, свет в зеркале заднего вида, люстрационный свет в дверях, свет в замке зажигания, свет в багажнике, управление замками дверей с электроприводом, запирание с помощью беспроводной системы дистанционного управления, противоугонная система, система автоматического управления светом, система дневных ходовых огней, индикаторы напоминания об обслуживании и звуковой сигнал, часы |
| 8 | 15A HEAD (LH) / — Без DRL: Левая фара. |
| HEAD HI (LH) — С DRL: Левая фара (дальний свет) | |
| 9 | 15A HEAD (RH) / — Без DRL: Правая фара. |
| HEAD HI (RH) — С DRL: Правая фара (дальний свет) | |
| 12 | 5A ALT-S — Система зарядки |
| 13 | 30A AM2 — Приборы и счетчики, система подушек безопасности SRS, преднатяжители ремней безопасности, система многопортового впрыска топлива/система последовательного многопортового впрыска топлива, система запуска двигателя |
| 14 | 5A ECU-B — Система круиз-контроля, система кондиционирования воздуха |
| 15 | 15A SPARE — Запасной |
| 16 | 30A SPARE — Запасной |
| 17 | 15A TEL — Нет цепи |
| 18 | 10A HEAD LO (LH) — Левая фара (ближний свет) |
| 19 | 10A HEAD LO (RH) — Правая фара (ближний свет) |
| 20 | 15A RAD No.1 — Автомобильная аудиосистема |
| 21 | 15A FOG — 1995-1997: Не используется. |
| 1998-1999: Передние противотуманные фары | |
| 22 | 25A A/F — Воздушный/ топливный отопитель |
| 23 | 5A DRL — Система дневных ходовых огней |
| 39 | 40A MAIN — Предохранители «HEAD (LH)», «HEAD HI (LH)», «HEAD (RH)» и «HEAD HI (RH)» |
| 40 | 30A RDI — Электрические вентиляторы охлаждения |
| 41 | 30A CDS — Электрические вентиляторы охлаждения |
| 45 | 120A ALT — Система зарядки |
| 46 | 80A AM1 — Предохранители «RR DEF», «DOOR», «POWER», «TAIL», «PANEL», «SEAT HEATER», «SRS» и «STOP» |
| 47 | 60A ABS — Антиблокировочная система тормозов |
| 48 | 40A IG SW — Предохранители «CIG/RADIO» и «GAUGE» |
| 49 | 50A HTR — Предохранитель «A.C.» |
Знаете как сделать материал лучше — пишите в комментарии.
