Предохранители Toyota CH-R 1 реле
Toyota C-HR 1 поколения выпускался в 2016, 2017, 2018, 2019, 2020, 2021, 2022 с обозначением AX10 и AX50. В данной статье вы сможете найти описание предохранителей и реле Toyota CH-R 1 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, региона поставки и уровня оснащения вашего автомобиля.
Блок в салоне

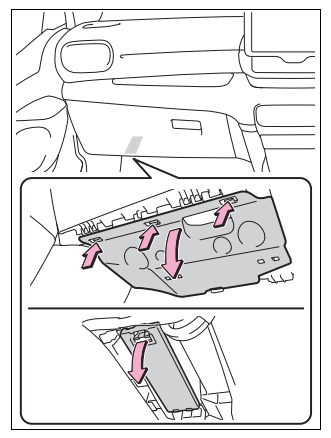

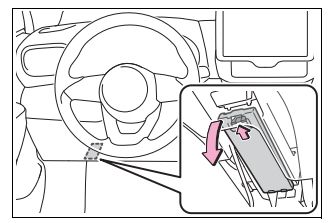

В салоне автомобиля блок с предохранителями расположен с левой стороны под панелью приборов. Для доступа надо убрать защитную крышку.
Для моделей с правым расположением рулевого управления.

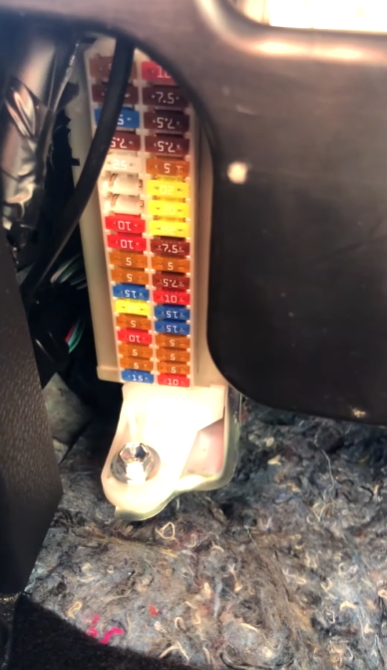

Фото пример исполнения

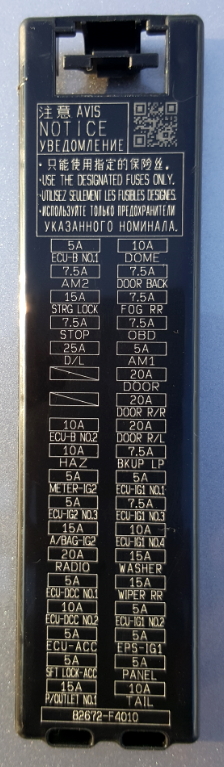

Сверяйте назначение элементов со своими схемами с крышки блоков.

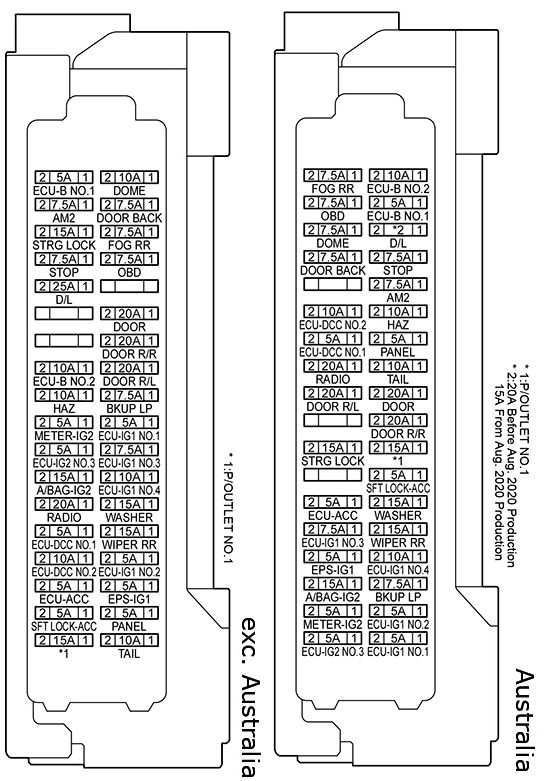

Схема
Описание
| A/BAG-IG2 | 15A SRS |
| AM1 | 5A Источник питания |
| AM2 | 7,5A Система доступа и запуска, иммобилайзер, запуск, блокировка руля, беспроводное управление замками дверей |
| BKUP LP | 7,5A Аудиосистема, задний свет, навигационная система, система мониторинга заднего вида |
| D/L | 15A Управление замками дверей, система въезда и запуска, система иммобилайзера, запуск, блокировка руля, беспроводное управление замками дверей |
| D/L | 20A Управление замком двери, система въезда и запуска, иммобилайзер, запуск, блокировка руля, беспроводное управление замком двери |
| D/L | 25A Управление замком двери, система въезда и запуска, система иммобилайзера, запуск, блокировка рулевого управления, беспроводное управление замком двери |
| DOME | 7,5A Источник питания |
| DOME | 10A Система въезда и запуска, система иммобилайзера, освещение салона, дополнительный разъем, запуск, блокировка рулевого управления, беспроводное управление замком двери |
| DOOR | 20A Электрическое стекло |
| DOOR BACK | 7,5A Открывание задней двери, система въезда и запуска, система иммобилайзера, запуск, блокировка руля, беспроводное управление замком двери |
| DOOR R/L | 20A Электрическое окно |
| DOOR R/R | 20A Электро стеклоподъемник |
| ECU-ACC | 5A Кондиционер, Аудиосистема, Автоматическое управление светом, Открывание задних дверей, Часы, Комбинированный счетчик, Круиз-контроль, Управление замками дверей, Двойная блокировка, Динамический радарный круиз-контроль, Система въезда и запуска, Передняя противотуманная фара, Фара, Контроль уровня света фар, Очиститель фар, Гибридная система, Освещение, Иммобилайзер, Внутренний свет, Система автоматического отключения света, Напоминание о включении света, Мультиплексная система связи (CAN), Навигационная система, Опционный разъем, Система панорамного обзора, Электрическое стекло, Задний противотуманный фонарь, Система мониторинга заднего вида, Зеркало с дистанционным управлением, Предупреждение о ремнях безопасности, Система контроля переключения передач, Запуск, Блокировка руля, Задний фонарь, Телематическая система, Защита от кражи, Система предупреждения о давлении в шинах, Беспроводное управление замками дверей |
| ECU-B NO.1 | 5A Круиз-контроль, система входа и запуска, гибридная система, иммобилайзер, система управления переключением передач, запуск двигателя, блокировка руля, беспроводное управление замками дверей |
| ECU-B NO.2 | 10A ABS, Кондиционер, Аудиосистема, Система удержания тормоза, Круиз-контроль, Управление замками дверей, Динамический радарный круиз-контроль, Электрический стояночный тормоз, Система помощи при старте на подъеме, Гибридная система, Мультиплексная система связи (CAN), Навигационная система, Система панорамного обзора, Электрическое стекло, Система монитора заднего вида, Зеркало с дистанционным управлением, Система управления переключением передач, Противоугонная система, Система предупреждения о давлении в шинах, TRC, VSC |
| ECU-DCC NO.1 | 5A ABS, Система удержания тормоза, Электрический стояночный тормоз, Система помощи при старте на подъеме, TRC, VSC |
| ECU-DCC NO.2 | 10A ABS, Акустическая система оповещения о транспортном средстве, Кондиционер, Аудиосистема, Автоматический контроль света, Открывание задних дверей, Система контроля слепых зон, Система удержания тормоза, Часы, Комбинированный счетчик, Круиз-контроль, Контроль блокировки дверей, Двойная блокировка, Динамический радарный круиз-контроль, Электрический стояночный тормоз, Контроль двигателя, Система въезда и запуска, EPS, Передние противотуманные фары, Фары, Контроль уровня пучка света фар, Очиститель фар, Система помощи при старте на подъеме, Гибридная система, Освещение, Иммобилайзер, Интеллектуальная система помощи при парковке, Внутреннее освещение, Предупреждение о выезде за пределы полосы движения, Система автоматического выключения света, Световое напоминание, Навигационная система, Система панорамного обзора, Тормозная система с поддержкой парковки, Электрическое стекло, Система предотвращения столкновений, Задний противотуманный фонарь, Система мониторинга заднего вида, Зеркало с дистанционным управлением, Предупреждение о ремнях безопасности, Система контроля переключения передач, SRS, Запуск, Замок руля, Подсветка фар, Телематическая система, Защита от кражи, Система предупреждения о давлении в шинах, Система датчиков парковки TOYOTA, TRC, Сигнал поворота и предупреждение об опасности, VSC, Беспроводное управление замками дверей |
| ECU-IG1 NO.1 | 5A ABS, Система удержания тормоза, Круиз-контроль, Электрический стояночный тормоз, Система помощи при старте на подъеме, Гибридная система, Система контроля переключения передач, Телематическая система, TRC, VSC |
| ECU-IG1 NO.2 | 5A ABS, система удержания тормоза, электрический стояночный тормоз, система помощи при старте на подъеме, TRC, VSC |
| ECU-IG1 NO.3 | 7,5A Акустическая система оповещения о транспортных средствах, кондиционер, динамический радарный круиз-контроль, фары, контроль уровня пучка света фар, очиститель фар, освещение, предупреждение о выезде за пределы полосы движения, обогрев зеркал, система предупреждения столкновений, размораживатель заднего стекла, задний фонарь, сигнал поворота и предупреждающий сигнал опасности |
| ECU-IG1 NO.4 | 10A Кондиционер, Аудиосистема, Автоматическое противобликовое зеркало, Автоматический контроль света, Открывание задних дверей, Система контроля слепых зон, Часы, Комбинированный счетчик, Управление замками дверей, Двойная блокировка, Динамический радарный круиз-контроль, Система входа и запуска, Передняя противотуманная фара, Очиститель переднего стекла, Передний стеклоочиститель и омыватель, Фара, Контроль уровня света фар, Очиститель фар, Система обогрева руля, Освещение, Иммобилайзер, Интеллектуальная система помощи при парковке, Внутреннее освещение, Система предупреждения об уходе с полосы движения, Система автоматического выключения света, Напоминание о свете, Обогрев зеркал, Мультиплексная система связи (CAN), Навигационная система, Система панорамного обзора, Тормозная система с поддержкой парковки, Электрические стеклоподъемники, Система предотвращения столкновений, Противотуманные фары сзади, Система мониторинга заднего вида, Дефоггер заднего стекла, Зеркало с дистанционным управлением, Предупреждение о ремнях безопасности, Обогрев сидений, Запуск, Замок руля, Фара, Защита от кражи, Система предупреждения о давлении в шинах, Сенсорная система помощи при парковке TOYOTA, Беспроводное управление замками дверей |
| ECU-IG2 NO.3 | 5A ABS, Акустическая система оповещения о транспортном средстве, Система удержания тормоза, Круиз-контроль, Динамический радарный круиз-контроль, Электрический стояночный тормоз, Система въезда и запуска, Система помощи при старте на подъеме, Гибридная система, Иммобилайзер, Мультиплексная система связи (CAN), Система управления переключением передач, Запуск, Блокировка рулевого управления, Стоп-сигнал, Телематическая система, TRC, VSC, Беспроводное управление замками дверей |
| EPS-IG1 | 5A EPS |
| FOG RR | 7,5A Задний противотуманный фонарь |
| HAZ | 10A Комбинированный счетчик, система входа и запуска, система иммобилайзера, запуск, блокировка руля, указатели поворота и предупреждающие сигналы об опасности, беспроводное управление замками дверей |
| METER-IG2 | 5A ABS, Акустическая система предупреждения об опасности, Кондиционер, Аудиосистема, Автоматический контроль света, Система контроля слепых зон, Система удержания тормоза, Комбинированный счетчик, Круиз-контроль, Динамический радарный круиз-контроль, Электрический стояночный тормоз, Управление двигателем, Система въезда и запуска, EPS, Передние противотуманные фары, Фары, Контроль уровня света фар, Система помощи при старте на подъеме, Гибридная система, Подсветка, Иммобилайзер, Интеллектуальная система помощи при парковке, Предупреждение о выезде за пределы полосы движения, Система автоматического выключения света, Напоминание о свете, Навигационная система, Тормозная система с поддержкой парковки, Система предотвращения столкновений, Задний противотуманный фонарь, Система мониторинга заднего вида, Предупреждение о ремнях безопасности, Система контроля переключения передач, SRS, Запуск, Замок руля, Фары, Телематическая система, Система предупреждения о давлении в шинах, Сенсорная система TOYOTA Parking Assist-Sensor System, TRC, Сигнал поворота и предупреждение об опасности, VSC, Беспроводной контроль блокировки дверей |
| OBD | 7,5A DLC3 |
| P/OUTLET NO.1 | 15A Розетка (Прикуриватель) |
| P/SEAT | 30A Сиденье с электроприводом |
| PANEL | 5A Подсветка, задний фонарь |
| POWER | 30A Электрическое окно |
| RADIO | 20A Аудиосистема, навигационная система, система мониторинга заднего вида |
| SFT LOCK-ACC | 5A Источник питания |
| STOP | 7,5A ABS, Акустическая система оповещения о движении автомобиля, Система удержания тормоза, Круиз-контроль, Динамический радарный круиз-контроль, Электрический стояночный тормоз, Система въезда и запуска, Система помощи при старте на подъеме, Гибридная система, Иммобилайзер, Система предотвращения столкновений, Система контроля переключения передач, Запуск, Блокировка руля, Стоп-сигнал, TRC, VSC, Беспроводной контроль блокировки дверей |
| STRG LOCK | 15A Система входа и запуска, иммобилайзер, запуск, блокировка руля, беспроводное управление замками дверей |
| TAIL | 10A Передние противотуманные фары, контроль уровня света фар, освещение, задние противотуманные фары, задний фонарь |
| WASHER | 15A Передний стеклоочиститель и омыватель, очиститель фар, задний стеклоочиститель и омыватель |
| WIPER RR | 15A Задний стеклоочиститель и омыватель |
За работу прикуривателя отвечает предохранитель обозначенный как P/OUTLET NO.1 на 15А.
С боку блока могут крепится некоторые дополнительные предохранители на 30А, например электропривода сидений и электро стеклоподъёмников.
Блоки под капотом

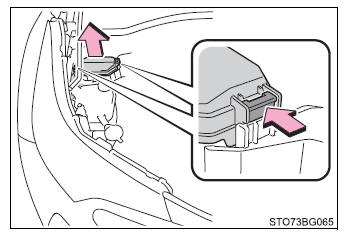

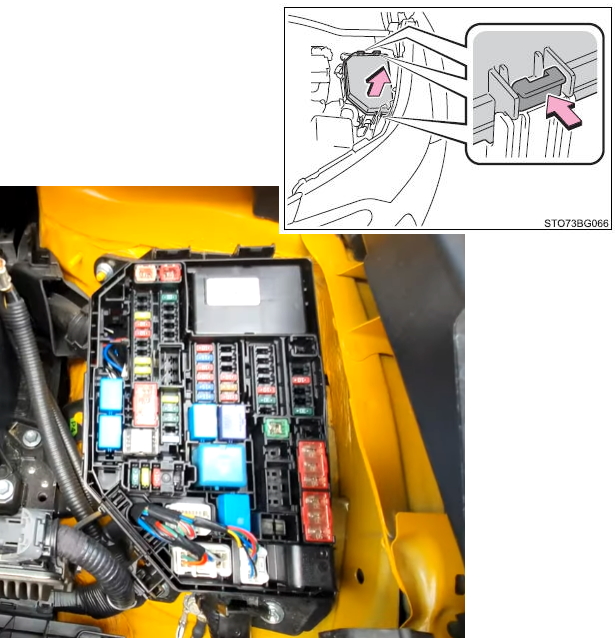

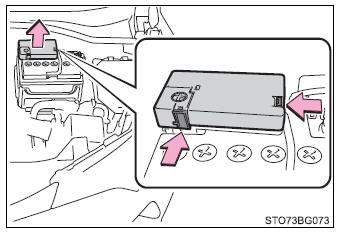

Под капотом в моторном отсеке с левой стороны находится основной блок с предохранителями и реле.

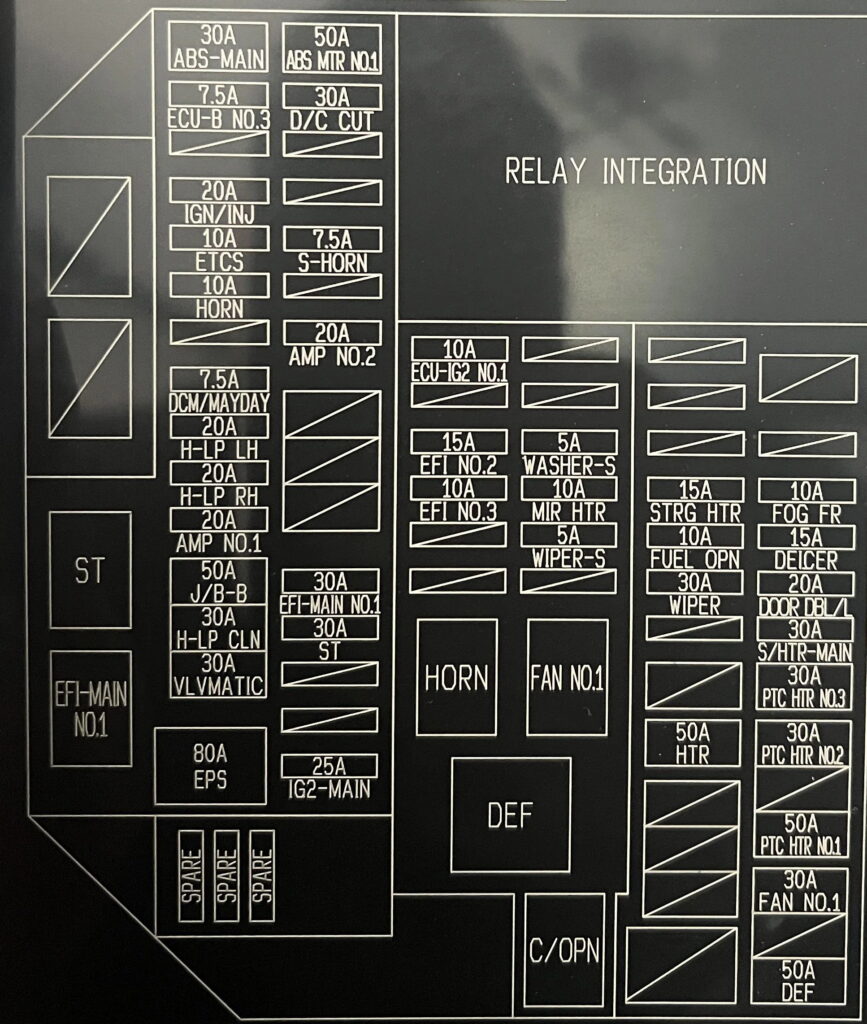

Схема
Обозначение
| ABS MTR NO.1 | 50A ABS, Система удержания тормоза, Электрический стояночный тормоз, Система помощи при старте на подъеме, TRC, VSC |
| ABS-MAIN | 30A ABS, система удержания тормоза, электрический стояночный тормоз, система помощи при старте на подъеме, TRC, VSC |
| AMP NO.1 | 20A Аудиосистема, навигационная система, система мониторинга заднего вида |
| AMP NO.2 | 20A Аудиосистема, навигационная система, система мониторинга заднего вида |
| BATT-S | 5A Зарядка, система остановки и запуска |
| BBC NO.1 | 30A Система остановки и запуска |
| BBC NO.2 | 30A Система остановки и запуска |
| D INJ | 20A Круиз-контроль, CVT и индикатор переключения передач, управление двигателем |
| D/C CUT | 30A Источник питания |
| DCM/MAYDAY | 7,5A Телематическая система |
| DEF | 50A Обогрев зеркал, размораживатель заднего стекла |
| DEICER | 15A Антиобледенитель передних стекол |
| DOOR DBL/L | 20A Двойная блокировка, двойная блокировка |
| DRL | 10A Фары, контроль уровня света фар |
| ECU-B NO.3 | 7,5A Круиз-контроль, CVT и индикатор переключения передач, управление двигателем |
| ECU-IG2 NO.1 | 10A Круиз-контроль, CVT и индикатор переключения передач, управление двигателем |
| EFI NO.2 | 10A Вентилятор охлаждения |
| EFI NO.2 | 15A Вентилятор охлаждения, Круиз-контроль, CVT и индикатор переключения передач, Управление двигателем |
| EFI NO.3 | 10A Круиз-контроль, CVT и индикатор переключения передач, управление двигателем, система остановки и запуска |
| EFI NO.4 | 10A Круиз-контроль, CVT и индикатор переключения передач, управление двигателем |
| EFI-MAIN NO.1 | 20A Вентилятор охлаждения, круиз-контроль, CVT и индикатор переключения передач, динамический радар Круиз-контроль, управление двигателем, система остановки и запуска |
| EFI-MAIN NO.1 | 30A Вентилятор охлаждения, круиз-контроль, CVT и индикатор переключения передач, управление двигателем |
| EFI-MAIN NO.2 | 30A Круиз-контроль, CVT и индикатор переключения передач, управление двигателем |
| EPS | 80A EPS |
| ETCS | 10A Круиз-контроль, CVT и индикатор переключения передач, динамический радарный круиз-контроль, управление двигателем |
| FAN NO.1 | 30A Вентилятор охлаждения |
| FAN NO.2 | 30A Вентилятор охлаждения |
| FOG FR | 10A Передние противотуманные фары |
| FUEL OPN | 10A Открыватель крышки топливного бака |
| H-LP CLN | 30A Очиститель фар |
| H-LP HI | 7,5A Фара, контроль уровня света фар |
| H-LP LH | 10A Автоматический контроль света, фара, контроль уровня света фар, очиститель фар, система автоматического выключения света, напоминание о свете |
| H-LP LH | 20A Автоматическое управление светом, фара, контроль уровня света фар, очиститель фар, освещение, система автоматического выключения света, напоминание о свете, задний фонарь, указатель поворота и предупреждающий сигнал опасности |
| H-LP RH | 10A Фара, контроль уровня пучка света фар |
| H-LP RH | 20A Фара, контроль уровня света фар, подсветка, задний фонарь, указатель поворота и предупреждающий сигнал об опасности |
| H-LP SHADE | 7,5A Фара, контроль уровня света фар |
| HORN | 10A Сирена, защита от угона |
| HTR | 40A Автоматический кондиционер |
| HTR | 50A Автоматический кондиционер, ручной кондиционер |
| IG2-MAIN | 25A Источник питания |
| IGN | 15A Зажигание |
| IGN/INJ | 20A Комбинированный счетчик, круиз-контроль, CVT и индикатор переключения передач, управление двигателем, зажигание |
| J/B-B | 50A Источник питания |
| MIR HTR | 10A Обогрев зеркал, размораживатель заднего стекла |
| PTC HTR NO.1 | 50A Автоматический кондиционер, ручной кондиционер |
| PTC HTR NO.2 | 30A Автоматический кондиционер, ручной кондиционер |
| PTC HTR NO.3 | 30A Автоматический кондиционер, ручной кондиционер |
| S/HTR F/L | 15A Обогреватель сидений |
| S/HTR F/R | 15A Обогреватель сидений |
| S/HTR-MAIN | 30A Обогрев сидений, обогрев сидений |
| S-HORN | 7,5A Защита от угона |
| ST | 30A Система доступа и запуска, иммобилайзер, запуск, блокировка руля, система остановки и запуска, беспроводное управление замками дверей |
| STRG HTR | 15A Система подогрева рулевого колеса |
| TOWING-ALT | 30A Дополнительный разъем (буксировка прицепа) |
| TOWING-B | 30A Дополнительный разъем (буксировка прицепа) |
| VLVMATIC | 30A Круиз-контроль, CVT и индикатор переключения передач, управление двигателем |
| WASHER-S | 5A Очиститель фар |
| WIPER | 30A Передний стеклоочиститель и омыватель |
| WIPER-S | 5A Круиз-контроль, CVT и индикатор переключения передач, управление двигателем |
На плюсовой клемме аккумуляторной батареи устанавливается блок предохранителей высокой мощности в виде плавких вставок.
- 140A BATT — Источник питания, генератор
- 120А DC/DC — Круиз-контроль, гибридная система, система контроля переключения передач
- EPS 80A — EPS
- 60A J/B-AM — Автоматическое управление светом, передняя противотуманная фара, контроль уровня света фар, освещение, система автоматического выключения света, напоминание о свете, задняя противотуманная фара, задний фонарь

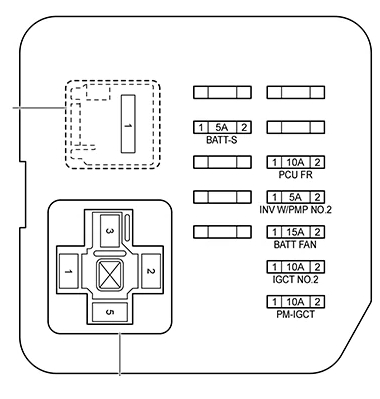

Так же на гибридных моделях с другой стороны моторного отсека может быть расположен ещё одни блок с предохранителями и реле.
Схема
Назначение
| BATT FAN | 15А Круиз-контроль, гибридная система, система управления переключением передач |
| BATT-S | 5А Круиз-контроль, гибридная система, система управления переключением передач |
| IGCT NO.2 | 10А Круиз-контроль, гибридная система, система управления переключением передач |
| INV W/PMP NO. 2 | 5А Круиз-контроль, гибридная система, система управления переключением передач |
| PCU FR | 10А Круиз-контроль, гибридная система, система контроля переключения передач |
| PM-IGCT | 10А Круиз-контроль, динамический радарный круиз-контроль, гибридная система, система контроля переключения передач |
Остались вопросы, задавайте их в комментариях.
