Предохранители Toyota Sienta 2 реле
Toyota Sienta 2 го поколения выпускался в 2015, 2016, 2017, 2018, 2019, 2020, 2021 году с обозначением P170. За это время модель получила фейслифтинг. В данном посте мы представим описание предохранителей и реле Тойота Сиента 2 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

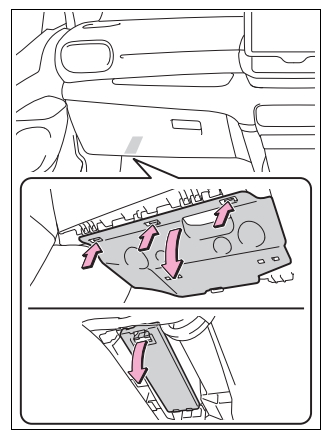

В салоне автомобиля блок с предохранителями расположен с левой стороны, под панелью приборов. Для доступа надо убрать защитную крышку.

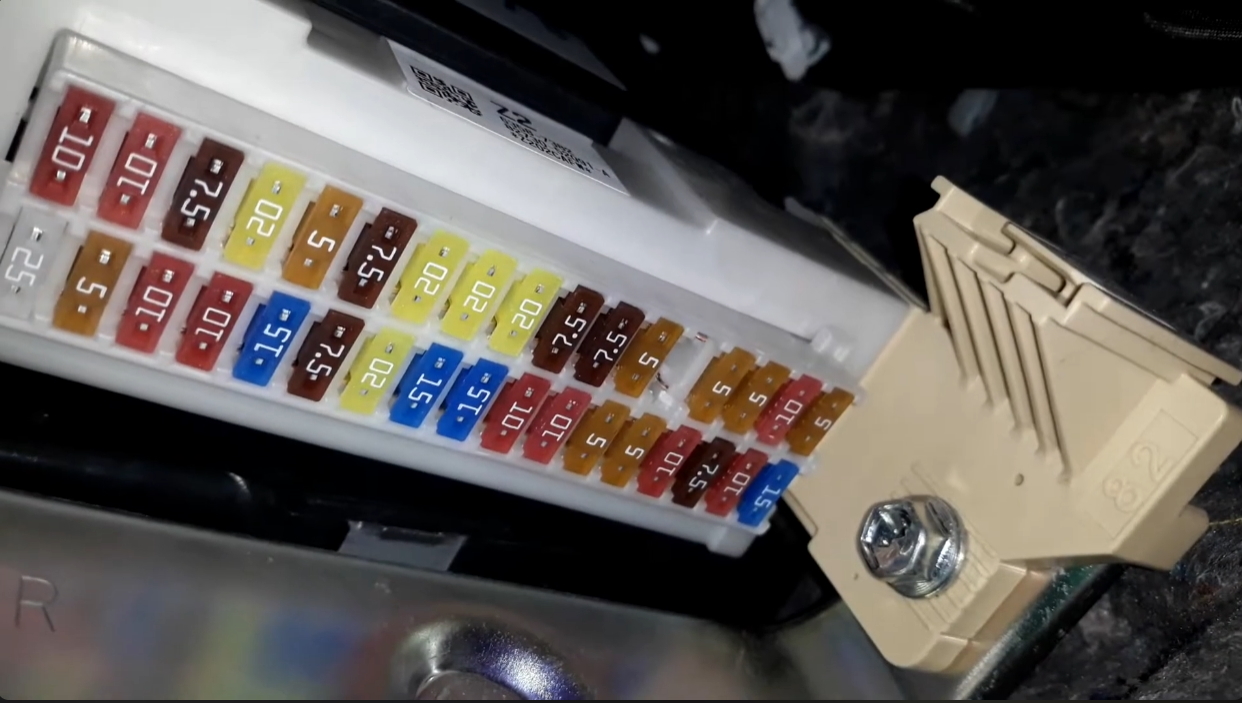

Фото пример

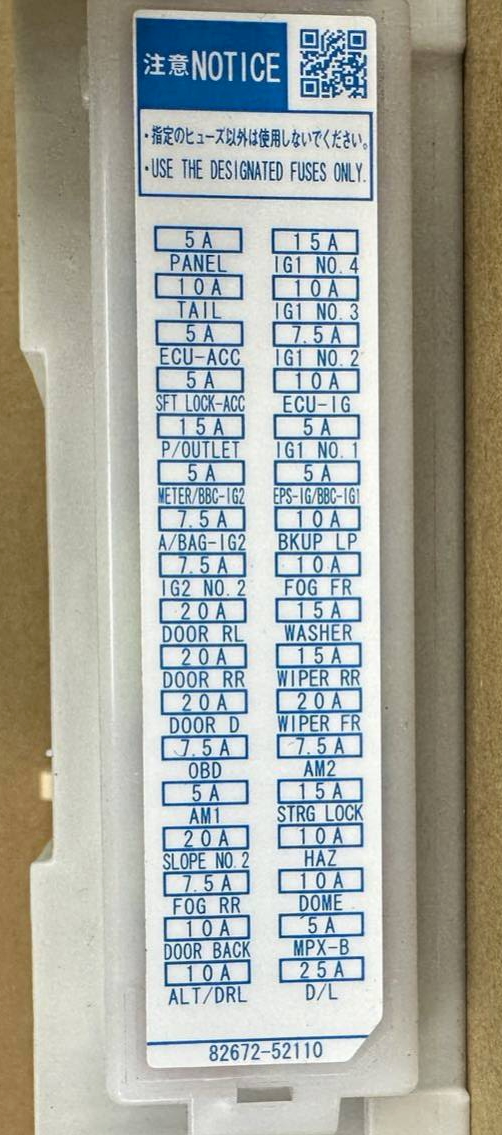

Сверяйте назначение элементов со своими схемами на крышке блока.
Схема
Описание
| P/OUTLET | Выход питания (прикуриватель) |
| OBD | Диагностическая система |
| STOP | Стоп-сигналы, система впрыска топлива, верхний стоп-сигнал, ABS, VSC, система управления блокировкой передач |
| FOG RR | Задний противотуманный фонарь, манометры и измерительные приборы |
| D/L NO.3 | Центральный замок |
| S/ROOF | Панорамная крыша |
| FOG FR | Передние противотуманные фары, датчики и счетчики |
| AM1 | IG1 RLY, ACC RLY |
| D/L NO.2 | Система запирания задних дверей, центральный замок |
| DOOR NO.2 | Электрические стеклоподъемники |
| DOOR R/R | Электро стеклоподъемники |
| DOOR R/L | Электро стеклоподъемники |
| WASHER | Омыватель ветрового стекла |
| WIPER NO.2 | Стеклоочистители |
| WIPER RR | Стеклоочиститель заднего стекла |
| WIPER NO.1 | Стеклоочистители ветрового стекла |
| CIG | Выход источника питания |
| ACC | Наружные зеркала заднего вида, аудиосистема, главный ЭБУ кузова, часы, система зарядки, розетка, система «стоп-старт», аудиосистема |
| SFT LOCK-ACC | Система управления блокировкой переключения передач |
| TAIL | Передние габаритные огни, габаритные огни, фонари освещения номерного знака, передние противотуманные фары, задние противотуманные фары |
| PANEL | Освещение клавиш, освещение приборной панели, освещение перчаточного ящика, главный ЭБУ кузова |
| WIPER-S | Система зарядки |
| ECU-IG NO.1 | Электрический вентилятор охлаждения, AFS, система зарядки, ABS, VSC |
| ECU-IG NO.2 | Фонари заднего хода, система впрыска топлива, аудиосистема, AFS, датчик помощи при парковке Toyota |
| ECU-IG NO.3 | Система впрыска топлива, внутреннее зеркало заднего вида, система управления блокировкой передач, омыватель фар, аудиосистема, AFS, тент панорамной крыши, омыватель ветрового стекла, система предупреждения о давлении в шинах |
| HTR-IG | Кондиционер, антиобледенитель заднего стекла, система стоп-старт |
| ECU-IG NO.4 | Главный ЭБУ кузова, сигнальная лампа ремня безопасности переднего пассажира, система отмены подушек безопасности, наружные зеркала заднего вида, датчик помощи при парковке Toyota |
| ECU-IG NO.5 | Система рулевого управления с электроприводом, система «стоп-старт |
| IGN | Интеллектуальная система входа и запуска, система впрыска топлива, система блокировки рулевого управления |
| S/HTR | Обогреватели сидений |
| METER | Индикаторы и счетчики, система «стоп-старт» двигателя |
| A/BAG | Система подушек безопасности SRS |
За работу прикуривателя отвечает предохранитель обозначенный как P/OUTLET.
С боку блока могут крепится некоторые дополнительные предохранители на 30А, например электропривода сидений и электро стеклоподъёмников.
Блоки под капотом

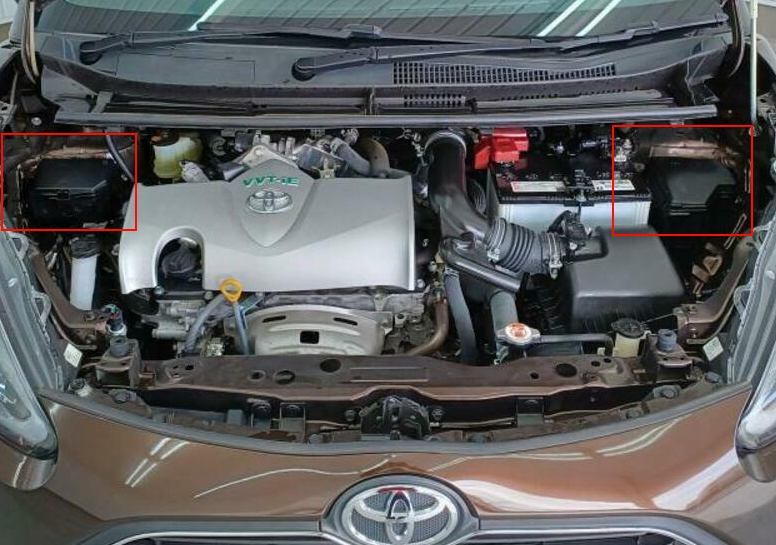

Под капотом в моторном отсеке находятся два блока с предохранителями и реле.

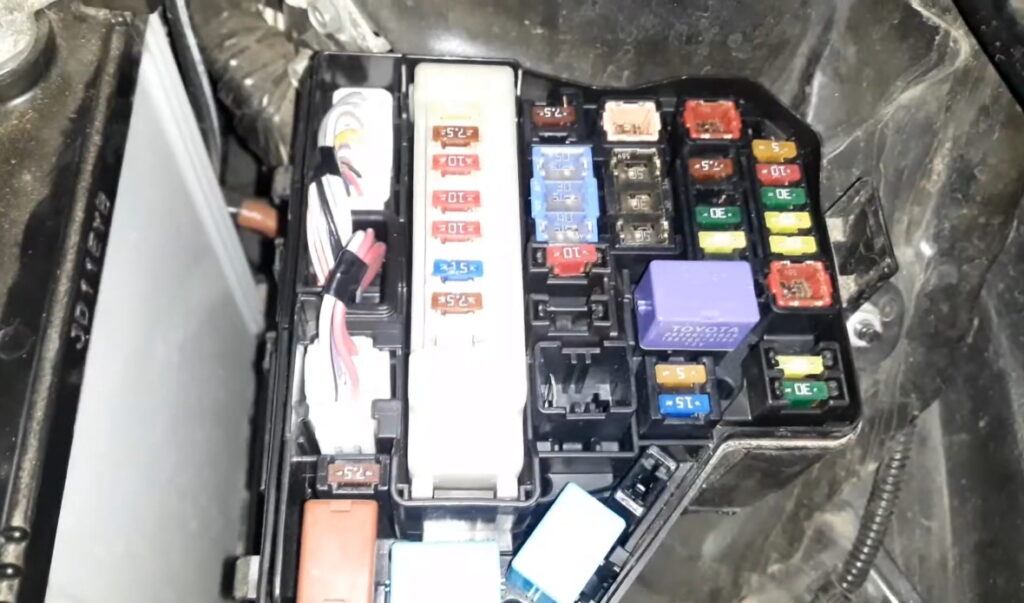

Основной блок
Установлен с левой стороны, рядом с аккумуляторной батареей.

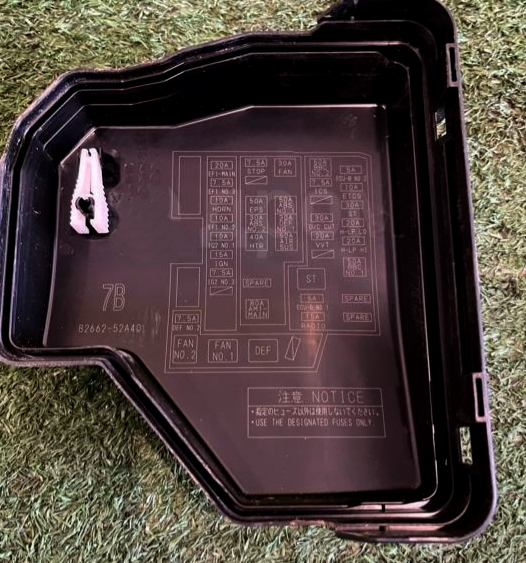

Схема
Обозначение
| ECD MAIN | Система впрыска топлива, EFI NO.2, EFI NO.3 |
| EFI NO.3 | Система впрыска топлива |
| HORN | Сирена |
| EFI NO.2 | Система остановки/запуска, система впрыска топлива |
| IG2 | Интеллектуальная система входа и запуска, система впрыска топлива, многорежимная механическая коробка передач, система подушек безопасности SRS, система блокировки руля, стоп-сигналы, система остановки/запуска двигателя |
| IGN | Система впрыска топлива |
| MET | Индикаторы и счетчики, Система остановки/запуска двигателя |
| PWR HTR | *2 Мощный обогреватель, Система впрыска топлива |
| EPS | Электрический усилитель руля |
| ABS NO.2 | ABS, VSC |
| DEF | Противотуманное стекло заднего вида, ID/UP, MIR-HTR |
| SPARE | Запасной предохранитель |
| PTC | PTC-обогреватель |
| HTR | Система кондиционирования воздуха |
| H-LP CLN | — |
| RDI FAN | Электрический вентилятор охлаждения |
| ABS NO.1 | ABS, VSC |
| BBC | Система «стоп-старт» двигателя |
| ST | Система запуска |
| AMP | Аудио |
| D/L NO.2 | Центральный замок |
| D.C.C. | DOME, ECU-B NO.1 |
| STR LOCK | Система блокировки рулевого управления |
| ECU-B NO.1 | Главный ЭБУ кузова, система интеллектуального входа и запуска |
| DOME | Внутреннее освещение, аудио, VSC |
| ETCS | Система впрыска топлива |
| HAZ | Сигнальные лампы |
| AM2 | Система впрыска топлива, система интеллектуального входа и запуска, система стоп/старт, система запуска, многорежимная механическая коробка передач |
| ECU-B NO.2 | Приборы и счетчики, центральный замок, дистанционное управление, система стоп/старт, система интеллектуального входа и запуска, многорежимная механическая коробка передач, система кондиционирования воздуха |
| R/I | EFI MAIN, ECD MAIN, EFI NO.2, EFI NO.3, IG2, IGN, MET, KORNA |
| SPARE | Запасной предохранитель |
| MIR-HTR | Противотуманное устройство наружного зеркала заднего вида |
| ID/UP | Система впрыска топлива |

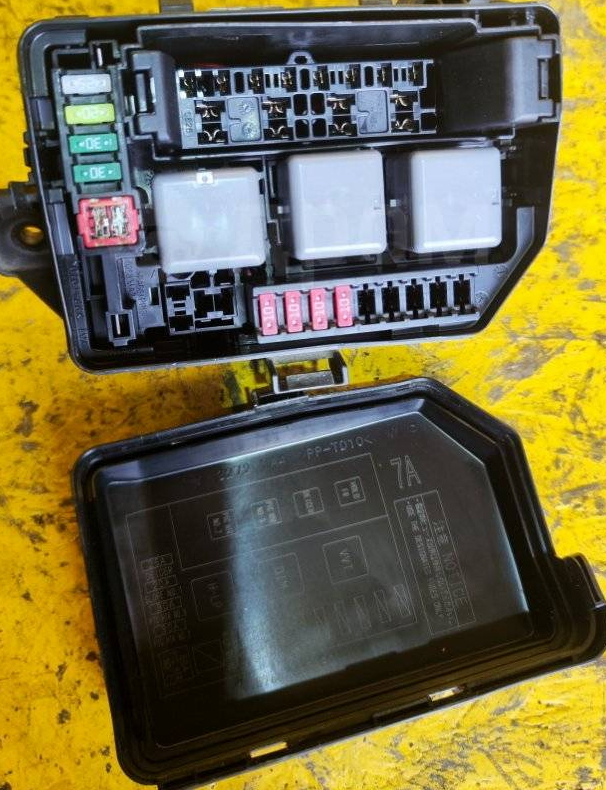

Дополнительный блок
Назначение
| S-HORN | Сигнал |
| H-LP MAIN | Фары |
| MMT | Многорежимная механическая коробка передач |
| H-LP RH HI | Правая фара дальнего света |
| H-LP LH HI | Левая фара дальнего света, индикаторы и приборы |
| H-LP RH LO | Правая фара ближнего света |
| H-LP LH LO | Левая фара дальнего света, ручной уровень фар |
На плюсовой клемме аккумуляторной батареи так же могут устанавливаться предохранители высокой мощности в виде плавких вставок.
Нашли ошибку или есть добавить — пишите в комментарии.
