Предохранители Volkswagen T-Cross
Volkswagen T-Cross выпускался в 2019, 2020, 2021, 2022, 2023, 2024 годах с индексом C1. В нашем посте вы найдёте информацию с описанием предохранителей и реле Фольксваген Т-Кросс, схемы блоков предохранителей, фото-примеры исполнения блоков и места их расположения. Обратим внимание на предохранитель прикуривателя.
Назначение предохранителей в блоках может отличаться от представленного в материале и зависит от года выпуска и уровня комплектации вашего автомобиля. В случае возникновения затруднений обратитесь к ближайшему дилеру.
Блок в салоне

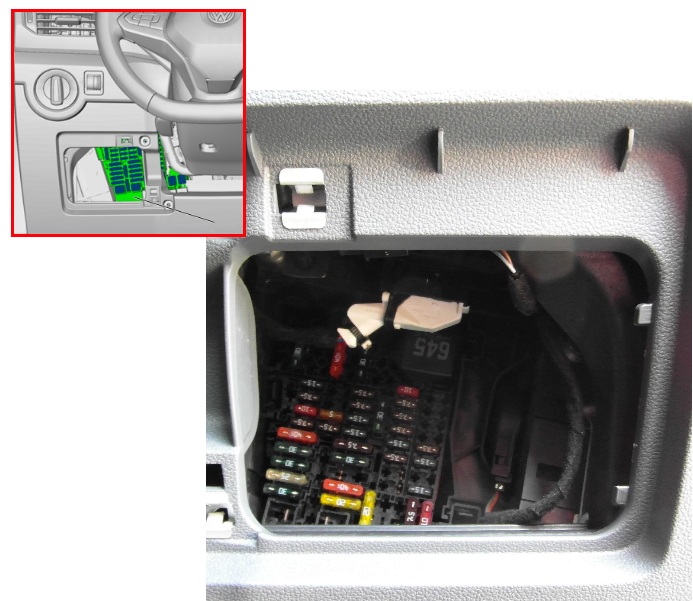

В салоне автомобиля блок с предохранителями и реле находится в нижней части приборной панели, за защитной крышкой.

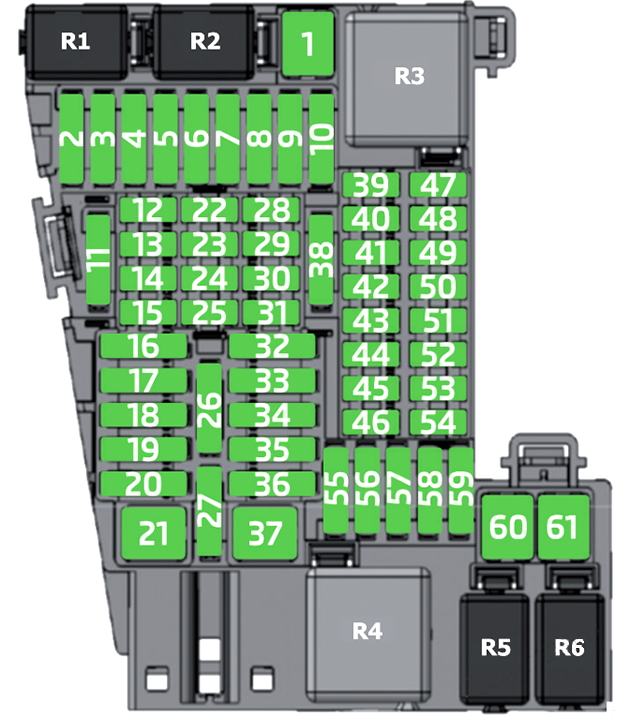

Схема
Описание
| 1 | 20А Блок управления детектором прицепа |
| 2 | — |
| 3 | 30А Блок управления цифровой аудиосистемой |
| 4 | — |
| 5 | — |
| 6 | 40А Блок управления бортовой сетью |
| 7 | — |
| 8 | 30А Блок управления вентилятором приточного воздуха |
| 9 | — |
| 10 | 20А Блок управления детектором прицепа |
| 11 | — |
| 12 | 15А Ремень безопасности передний левый (левосторонний руль) |
| Ремень безопасности передний правый (правый руль) | |
| 13 | 7,5А Поворотный выключатель света |
| Датчик дождя и света | |
| Блок управления электроникой рулевой колонки | |
| Диагностическое соединение | |
| 14 | 10А Блок управления электроникой рулевой колонки |
| 15 | 7,5А Блок управления модулем экстренного вызова и блок связи |
| Вставка в приборную панель | |
| 16 | 40А Блок управления бортовой сетью |
| 17 | 30А Блок управления двери водителя (правый руль) |
| Блок управления передней пассажирской дверью (левый руль) | |
| Блок управления задней водительской дверью (правый руль) | |
| Блок управления задней пассажирской дверью (левый руль) | |
| 18 | 30А Блок управления бортовой сетью |
| 19 | 25А Блок управления 1 информационной электроники |
| 20 | 30А Блок управления бортовой сетью |
| 21 | 30А Блок управления подогревателем восстановителя |
| 22 | — |
| 23 | 7,5А Камера заднего вида |
| 24 | 5A Блок индикации передней информационной индикации и блока управления блока управления |
| Телефонный кронштейн | |
| Блок управления стабилизацией передачи и приема | |
| 25 | 7,5А Блок управления электроникой рулевой колонки |
| 26 | 7,5А Диагностический интерфейс шины данных |
| 27 | — |
| 28 | 7,5А Датчик охранной сигнализации |
| 29 | 7,5А Звуковой сигнал противоугонной сигнализации |
| 30 | 15А Ремень безопасности передний левый (правый руль) |
| Ремень безопасности передний правый (левосторонний руль) | |
| 31 | 15А Органы управления отопителем и кондиционером |
| 32 | 7,5А Выключатель зажигания/стартера |
| 33 | 30А Блок управления двери водителя (левый руль) |
| Блок управления передней пассажирской дверью (правый руль) | |
| Блок управления задней водительской дверью (левый руль) | |
| Блок управления задней пассажирской дверью (правый руль) | |
| 34 | — |
| 35 | 40А Блок управления бортовой сетью |
| 36 | 20А Блок управления бортовой сетью |
| 37 | 30А Блок управления подогревом сидений |
| 38 | 30А Блок управления бортовой сетью |
| 39 | 10А Блок адаптивного круиз-контроля |
| Блок управления системой помощи при парковке | |
| Блок управления системой контроля слепых зон | |
| Блок управления системы контроля слепых зон 2 | |
| Передняя камера для систем помощи водителю | |
| 40 | 7,5А Регулятор корректора фар |
| Поворотный переключатель света | |
| Модуль переключателей 1 в центральной консоли | |
| Переключатель света заднего хода | |
| Блок управления электроникой рулевой колонки | |
| Передняя левая фара (Галогенные фары) | |
| Передняя правая фара (Галогенные фары) | |
| Диагностическое соединение | |
| Внутреннее зеркало с автоматическим затемнением. | |
| 41 | 7,5А Регулятор наружных зеркал |
| 42 | 7,5А Датчик положения сцепления |
| Датчик давления контура хладагента | |
| Реле стартера 1 | |
| Реле стартера 2 | |
| 43 | 15А Реле насоса омывателя |
| Электродвигатель стеклоочистителя заднего стекла | |
| Нагревательный элемент форсунки левого омывателя | |
| Нагревательный элемент форсунки правого омывателя | |
| 44 | 7,5А Модуль переключателя 1 в центральной консоли |
| Блок управления подушками безопасности | |
| 45 | — |
| 46 | — |
| 47 | — |
| 48 | 7,5А Блок управления электронной блокировки рулевой колонки |
| Интерфейс для системы входа и запуска | |
| 49 | 7,5А Реле системы дозирования восстановителя |
| 50 | — |
| 51 | 7,5А USB-разъем для зарядки 1 |
| USB-разъем для зарядки 2 | |
| 52 | 15А Передняя правая фара (светодиодные фары) |
| 53 | 7,5А Механизм переключения |
| Соленоид блокировки извлечения ключа зажигания | |
| 54 | 15А Передняя левая фара (светодиодные фары) |
| 55 | 20А Прикуриватель |
| 56 | 30А Органы управления отопителем и кондиционером |
| 57 | — |
| 58 | 7,5А Насос омывателей ветрового и заднего стекол |
| 59 | 10А Блок управления бортовой сетью |
| 60 | 30А Блок управления детектором прицепа |
| 61 | 30А Блок управления детектором прицепа |
За работу прикуривателя отвечает предохранитель номер 55 на 20А.
- R1 — Реле клапана отсечки газа (газовый двигатель)/Реле системы дозирования восстановителя (дизель)
- R2 — Реле насоса омывателя
- R3 — Реле подачи напряжения на клемму 15
- R4 — Клемма 75x, реле подачи напряжения
- R5 — Пусто
- R6 — Пусто
Блоки под капотом
Блок предохранителей и реле

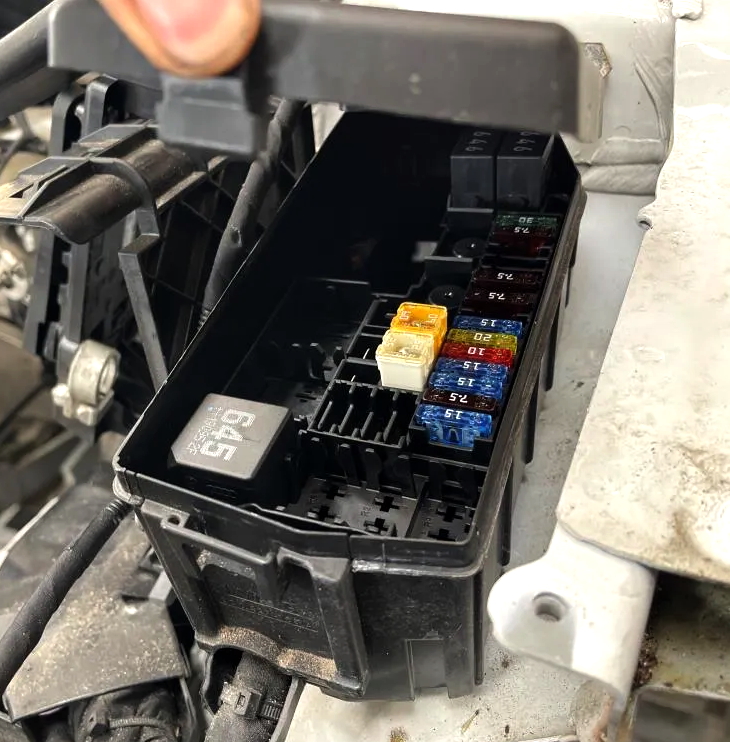

Под капотом блок предохранителей и реле расположен с левой стороны, рядом с аккумуляторной батареей.

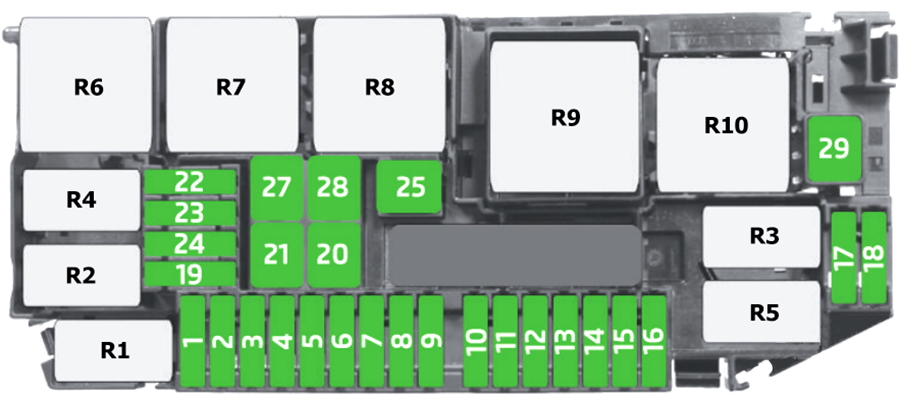

Схема
Обозначение
| 1 | 15/30А Блок управления двигателем/ мотором (15А — бензин; 30А — дизель) |
| 2 | 7,5А Дизель: |
| Реле системы дозирования восстановителя | |
| Клапан контроля давления масла | |
| Клапан охлаждающей жидкости головки блока цилиндров | |
| Насос охлаждения наддувочного воздуха | |
| Вспомогательный насос для отопления | |
| 3 | 15А Лямбда-зонд 1 после катализатора (Бензин) |
| Лямбда-зонд 1 перед каталитическим нейтрализатором (бензин) | |
| Блок управления датчика NOx (Дизель) | |
| Блок управления 2 датчика NOx (Дизель) | |
| 4 | 15А Блок управления топливным насосом |
| 5 | 20А Датчик уровня и температуры масла |
| Электромагнитный клапан регулирования давления наддува (дизель) | |
| Электромагнитный клапан 1 фильтра с активированным углем (бензин) | |
| Клапан управления распределительным валом 1 (бензин) | |
| Клапан управления выпускным распредвалом 1 (бензин) | |
| Клапан контроля давления масла (Бензин) | |
| Вентилятор радиатора | |
| 6 | 7,5/20А Катушка зажигания 1 с выходным каскадом (Бензин) |
| Нагревательный элемент вентиляции картера (Дизель, 7,5А) | |
| Катушка зажигания 2 с выходным каскадом (Бензин) | |
| Катушка зажигания 3 с выходным каскадом (Бензин) | |
| Блок автоматического управления свечением (Дизель, 7,5А) | |
| 7 | 15А Вакуумный насос тормозов (Бензин) |
| 8 | 10А Клапан дозирования топлива (Дизель) |
| 9 | 7,5А Выключатель стоп-сигнала |
| 10 | 7,5А Блок управления монитором аккумуляторной батареи |
| 11 | — |
| 12 | 10А Реле магнитной муфты |
| 13 | — |
| 14 | 7,5А блок управления АБС |
| Главное реле (Бензин) | |
| Реле подачи напряжения на клемму 30 (Дизель) | |
| Блок управления двигателем/мотором | |
| 15 | 30А Мехатроник коробки передач с двойным сцеплением |
| 16 | — |
| 17 | 7,5А Блок управления двигателем/мотором |
| 18 | 30А Стартер |
| 19 | — |
| 20 | 40/60А блок управления АБС |
| 21 | 25А блок управления АБС |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | 40А Элемент подогрева двигателя |
| 26 | 50А Вентилятор радиатора |
| 27 | 40А Элемент подогрева двигателя |
| 28 | 40А Элемент подогрева двигателя |
Реле
- R1 — Реле питания компонентов двигателя (реле топливного насоса)
- R2 — Реле магнитной муфты
- R3 — Реле стартера 2
- R4 — Реле вакуумного насоса (бензин 1,5 л)
- R5 — Реле стартера 1
- R6 — Реле подачи напряжения на клемму 30 (дизель) Главное реле (бензин)
- R7 — Реле высокой тепловой мощности (дизель) Реле 2-й скорости вентилятора радиатора (бензин)
- R8 — Реле малой тепловой мощности (дизель)Реле вентилятора радиатора (бензин)
- R9 — Блок автоматического управления свечами накаливания (дизель)
- R10 – Пусто
Блок на АКБ

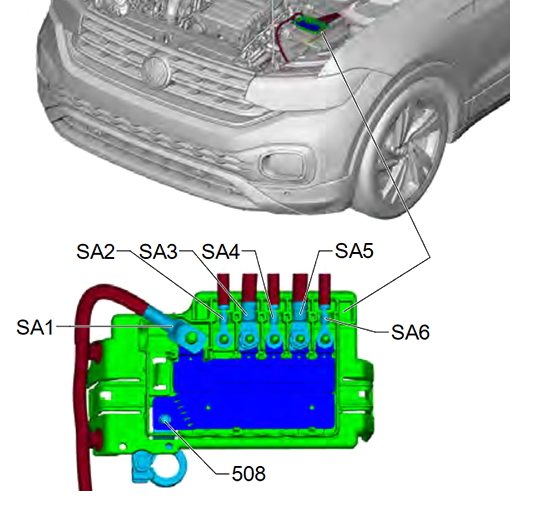

Еще один блок предохранителей высокой мощности расположен на аккумуляторной батарее.
Схема
Назначение
| SA1 | 350А Стартер |
| Генератор с регулятором напряжения | |
| SA2 | — |
| SA3 | 150A Держатель предохранителя B -SB-: предохранители № 10, 12, 14, 15, 20, 21, 26. |
| Главное реле (Бензин) | |
| Реле подачи напряжения на клемму 30 (Дизель) | |
| Реле низкой тепловой мощности | |
| Реле высокой тепловой мощности | |
| Блок автоматического контроля периода свечения | |
| Реле стартера 1 | |
| Реле стартера 2 | |
| 508 | Батарея |
| SA4 | 80А Держатель предохранителя C -SC-: предохранители № 6, 12, 21, 23, 25, 38, 48, 54 |
| SA5 | 125A Держатель предохранителя C -SC-: предохранители № 8, 10, 26, 28, 33, 35, 37, 49, 52, 53, 59, 60, 61. |
| Реле подачи напряжения на клемму 15 | |
| Клемма 75x, реле подачи напряжения | |
| SA6 | 80А Рулевая рейка |
Остались вопросы? Задавайте их в комментарии.
