Предохранители Volvo S60 2017 – 2024
Volvo S60 3 поколения выпускался в 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 году. За это время модель прошла рестайлинг. В данной публикации вы найдёте описание предохранителей и реле Вольво S60 со схемами блоков, местами их расположения и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска уровня электрического оснащения и региона поставки Вашего автомобиля.
Блок в салоне

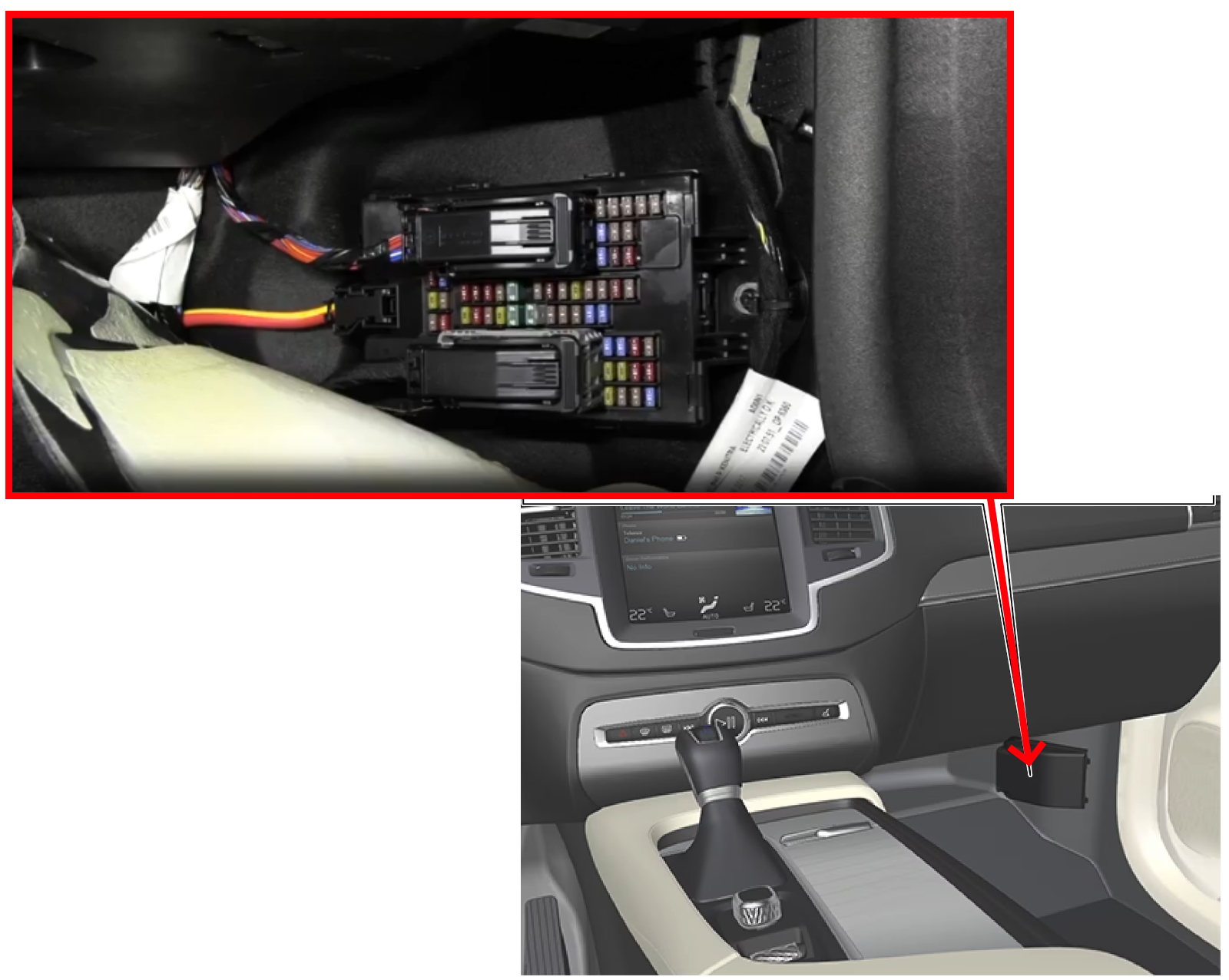

В салоне блок с предохранителями находится под приборной панелью со стороны пассажира.
Для доступа надо убрать обшивку салона и защитную крышку блока.

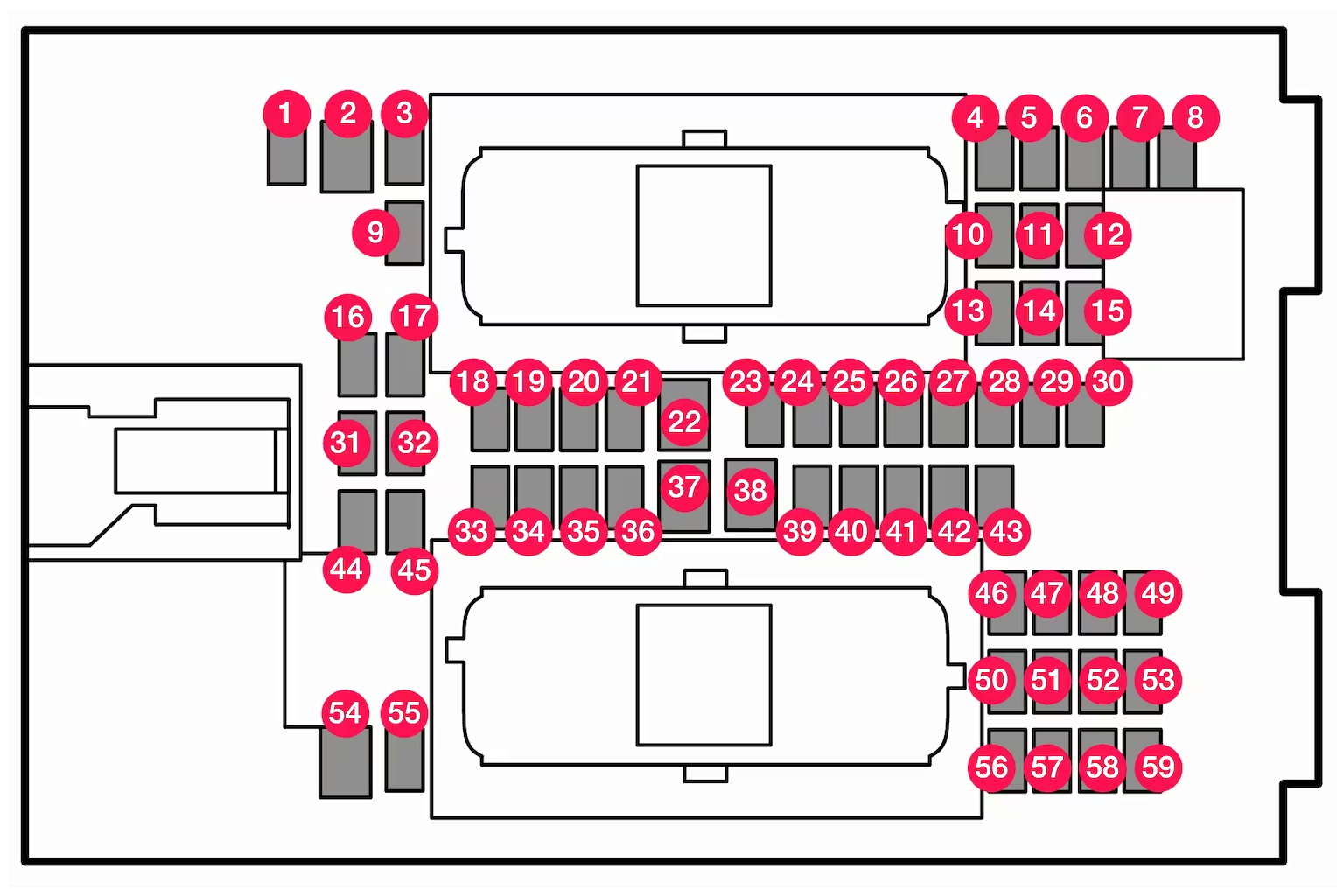

Схема
Описание
| 1 | Не используется |
| 2 | 30A Электрическая розетка в туннельной консоли между задними сиденьями |
| 3 | Не используется |
| 4 | 5A Датчик движения |
| 5 | 5A Медиа плеер |
| 6 | 5A Приборная доска |
| 7 | 5A Кнопки центральной консоли |
| 8 | 5A Датчик солнца |
| 9 | Не используется |
| 10 | Не используется |
| 11 | 5A Модуль рулевого колеса |
| 12 | 5A Модуль для ручки запуска и управления стояночным тормозом |
| 13 | 15A Модуль обогрева рулевого колеса |
| 14 | Не используется |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Не используется |
| 18 | 10A Модуль управления климатической системой |
| 19 | Не используется |
| 20 | 10A Разъем для передачи данных OBD-II |
| 21 | 5A Центральный дисплей |
| 22 | 40A Модуль вентилятора климатической системы (передний) |
| 23 | 5A USB HUB |
| 24 | 7,5A Приборное освещение; Внутреннее освещение; Функция автоматического затемнения зеркала заднего вида; Датчики дождя и света; Клавиатура задней туннельной консоли, заднее сиденье; Электропривод передних сидений; Пульты управления задней дверью; Модуль вентилятора климатической системы левый / правый |
| 25 | 5A Модуль управления функциями поддержки водителя |
| 26 | 20A Панорамная крыша с солнцезащитной завесой |
| 27 | 5A Head-дисплей |
| 28 | 5A Освещение салона |
| 29 | Не используется |
| 30 | 5A Дисплей консоли потолка (напоминание о ремне безопасности / индикатор боковой подушки безопасности переднего пассажира) |
| 31 | Не используется |
| 32 | Не используется |
| 33 | 20A Дверной модуль в правой задней двери |
| 34 | 10A Предохранители в багажнике / грузовом отсеке |
| 35 | 5A Модуль управления для подключенного к интернету автомобиля; Модуль управления для Volvo On Call |
| 36 | Модуль двери в левой задней двери |
| 37 | 40A Информационно-развлекательный модуль управления (усилитель) |
| 38 | Не используется |
| 39 | 5A Многодиапазонный антенный модуль |
| 40 | 5A Функция массажа передних сидений |
| 41 | Не используется |
| 42 | Не используется |
| 43 | 15A Модуль управления топливным насосом |
| 44 | Не используется |
| 45 | Не используется |
| 46 | 15A Подогрев сидений водителя |
| 47 | 15A Обогрев переднего пассажира |
| 48 | 7,5A Насос охлаждающей жидкости |
| 49 | Не используется |
| 50 | 20A Модуль двери в левой передней двери |
| 51 | 20A Активный модуль управления шасси |
| 52 | Не используется |
| 53 | 10A Модуль управления Sensus |
| 54 | Не используется |
| 55 | Не используется |
| 56 | 20A Дверной модуль в правой передней двери |
| 57 | Не используется |
| 58 | 5A ТВ (только на определенных рынках) |
| 59 | 15A Первичный предохранитель для предохранителей 52, 53, 57 и 58 |
Блок под капотом

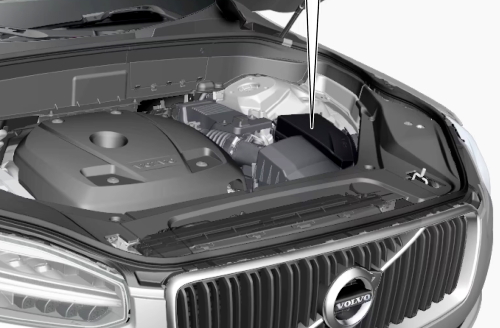

В моторной отсеке блок с предохранителями и реле установлен рядом с фарой с левой стороны.

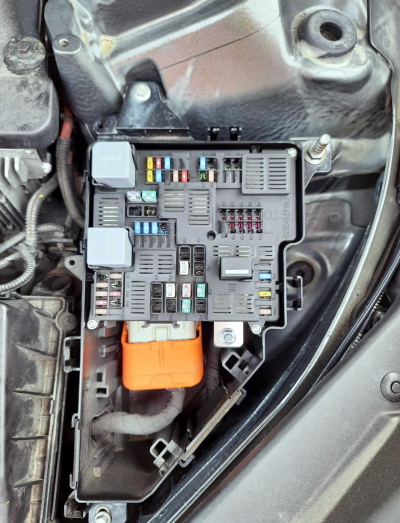

Сам блок будет выглядеть примерно вот так.

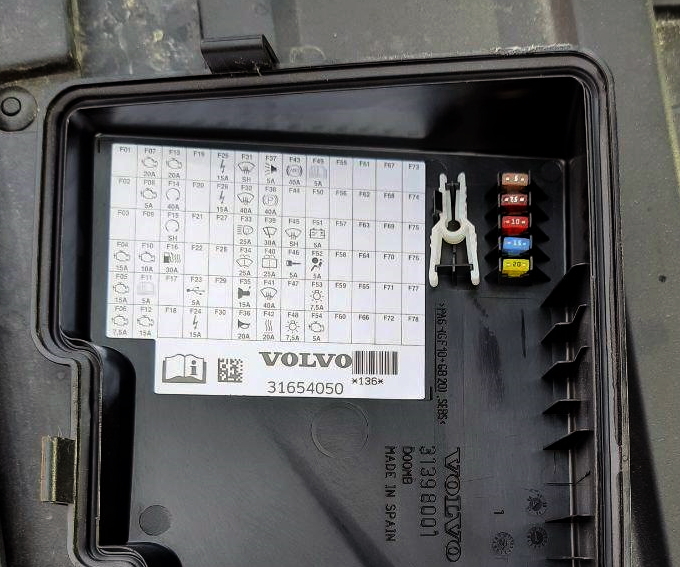

Сверяйте назначение со своими схемами на обратной стороне крышке блоков.

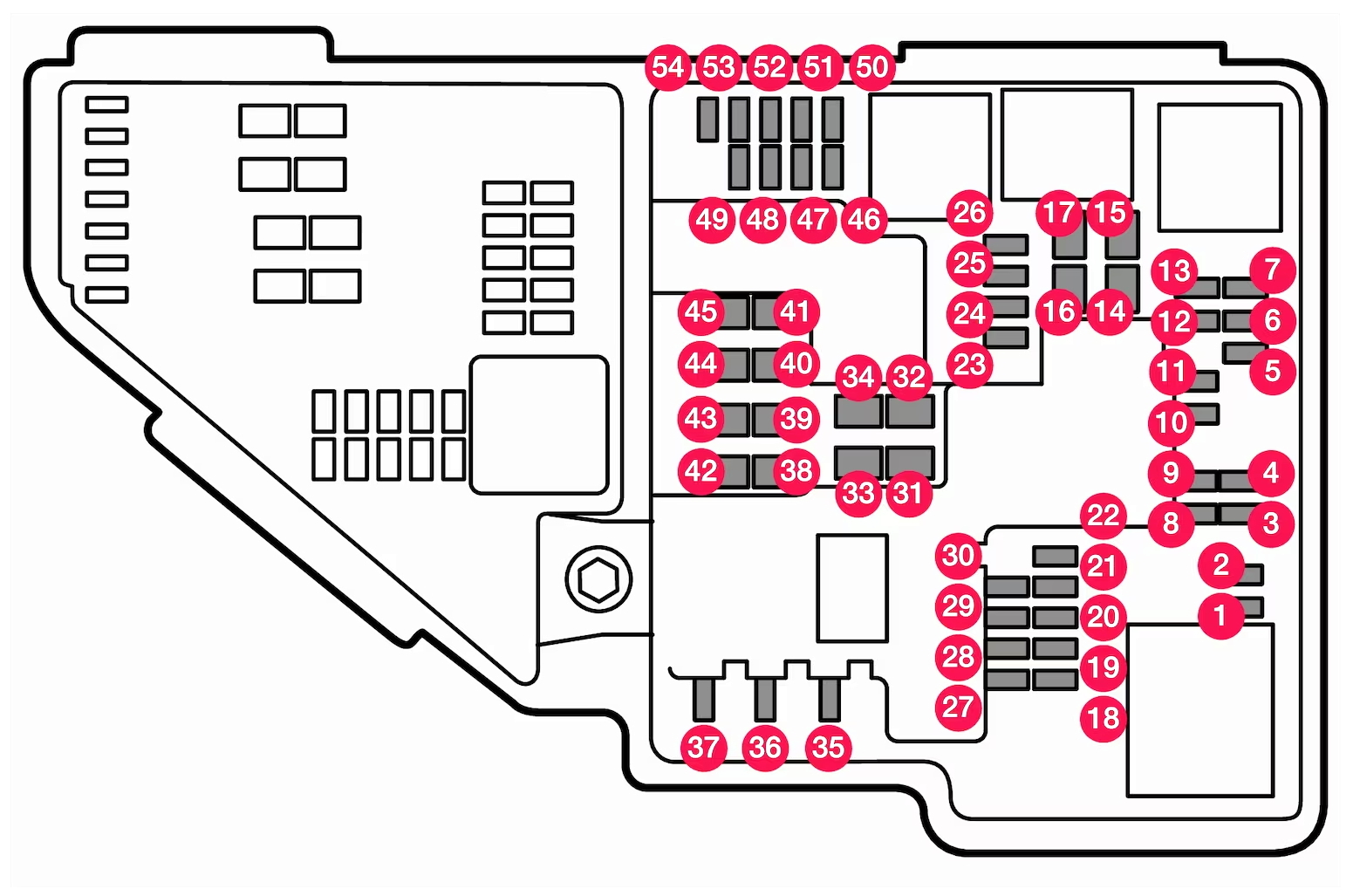

Схема
Обозначение
| 1 | Не используется |
| 2 | Не используется |
| 3 | Не используется |
| 4 | 15A Катушки зажигания (бензин); свечи зажигания (бензин) |
| 5 | 15A Соленоид масляного насоса; Магнитная муфта кондиционера; подогреваемый кислородный датчик, центр (бензин); датчик кислорода с подогревом, задний (дизель) |
| 6 | 7,5A Регуляторы вакуума; клапан; клапан для импульсов мощности (дизель) |
| 7 | 20A Модуль управления двигателем; привод; дроссельная заслонка; Клапан рециркуляции отработавших газов (дизель); датчик положения турбонагнетателя (дизель); клапан турбокомпрессора (бензин) |
| 8 | 5A Модуль управления двигателем |
| 9 | Не используется |
| 10 | 10A Соленоиды (бензин); клапан; Термостат системы охлаждения двигателя (бензин); Насос охлаждения EGR (дизель); Модуль контроля накала (дизель) |
| 11 | 5A Модуль управления заслонкой спойлера; Модуль управления заслонкой радиатора; Обмотки реле для импульсного питания (дизель) |
| 12 | Не используется |
| 13 | 20A Модуль управления двигателем |
| 14 | 40A Пусковой двигатель |
| 15 | Пусковой двигатель |
| 16 | 30A Подогрев топливного фильтра (дизель) |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Не используется |
| 21 | Не используется |
| 22 | Не используется |
| 23 | Не используется |
| 24 | 15A 12 В розетка в туннельной консоли спереди |
| 25 | 15A Розетка 12 В в туннельной консоли между задними сиденьями |
| 26 | 15A Розетка 12 В в багажнике / грузовом отсеке |
| 27 | Не используется |
| 28 | 15A Левая фара, некоторые модели со светодиодом |
| 29 | 15A Фара правая, некоторые модели со светодиодом |
| 30 | Не используется |
| 31 | Не используется |
| 32 | Не используется |
| 33 | 25A Омыватели фар |
| 34 | 25A Омыватель ветрового стекла |
| 35 | 15A Модуль управления коробкой передач |
| 36 | 20A рожок |
| 37 | 5A Сигнальная сирена |
| 38 | 40A Модуль управления тормозной системой (клапаны, стояночный тормоз) |
| 39 | 30A Стеклоочиститель |
| 40 | Не используется |
| 41 | Не используется |
| 42 | 20A Стояночный отопитель |
| 43 | Не используется |
| 44 | Не используется |
| 45 | Не используется |
| 46 | 5A Питается при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль, модуль управления тормозной системой |
| 47 | Не используется |
| 48 | 7,5A Правая фара |
| 48 | 15A Фара правая, некоторые модели со светодиодом |
| 49 | Не используется |
| 50 | Не используется |
| 51 | 5A Модуль управления подключением аккумулятора |
| 52 | 5A Подушки безопасности |
| 53 | 7,5A Левая фара |
| 53 | 15A Левая фара, некоторые модели со светодиодом |
| 54 | 5A Датчик педали акселератора |
За работу переднего прикуривателя отвечает предохранитель номер 24 на 15А.
Блок в багажнике

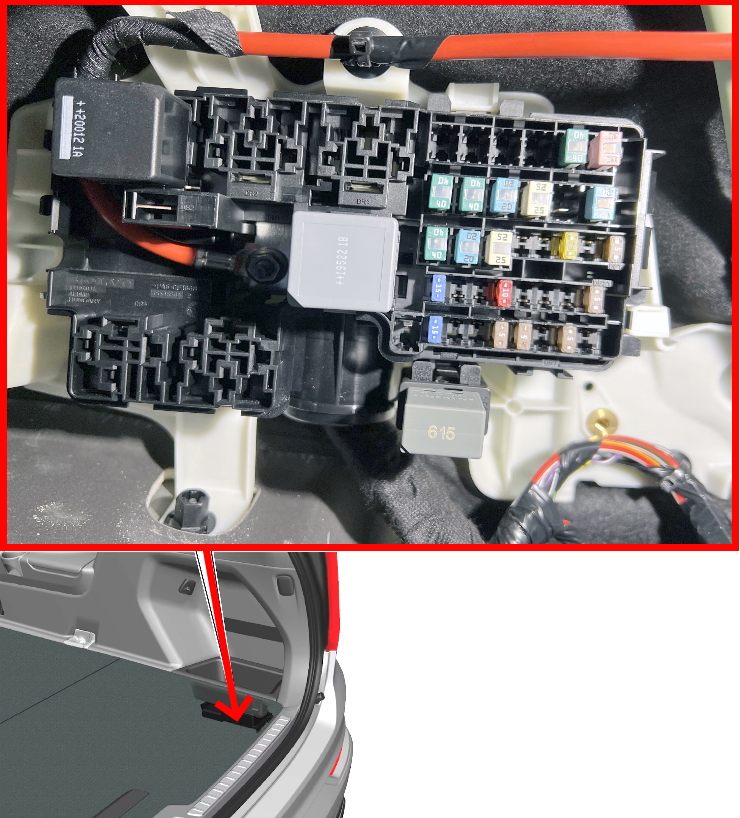

В багажном отсеке с правой стороны устанавливается ещё один блок с предохранителями и реле.
Cхема перевёрнута в сравнении с изображением.

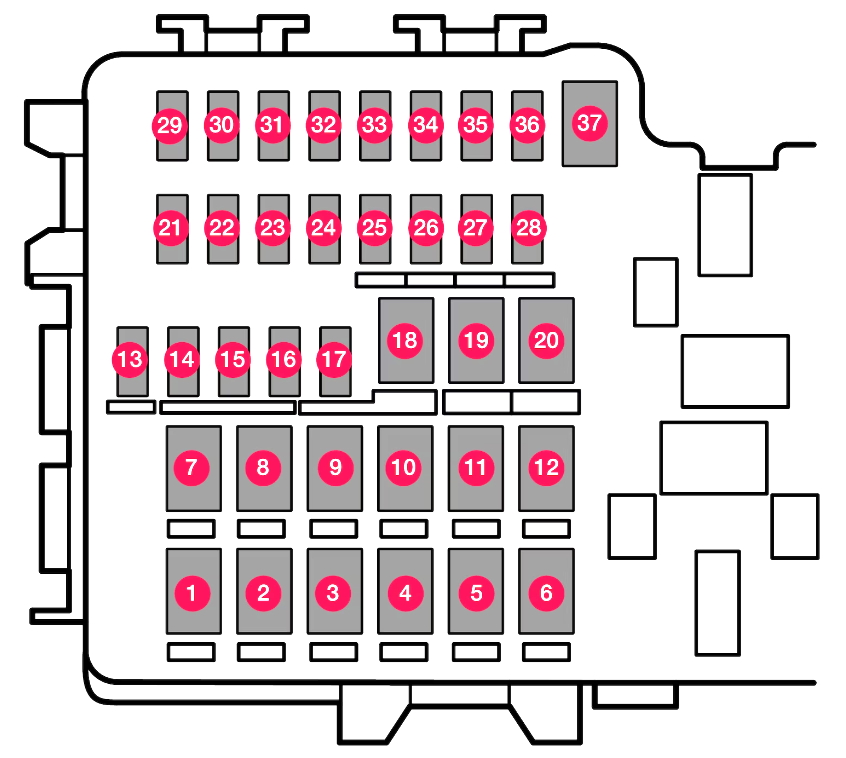

Схема
Назначение
| 1 | Не используется |
| 2 | Не используется |
| 3 | 40A Пневматическая подвеска компрессора |
| 4 | 15A Блокировка двигателя спинки заднего сиденья, правая сторона |
| 5 | Не используется |
| 6 | 15A Блокировка двигателя спинки заднего сиденья с левой стороны |
| 7 | 20A Сиденье переднего пассажира с электроприводом, Модуль двери справа, задний |
| 8 | Не используется |
| 9 | 25A Мощность багажного отделения |
| 10 | 20A Сиденье переднего пассажира с электроприводом, Модуль двери передний, правый |
| 11 | 40A Модуль управления фаркопом |
| 12 | 40A Модуль натяжителя ремня безопасности (правая сторона) |
| 13 | 5A Внутренние обмотки реле |
| 14 | Не используется |
| 15 | 5A Модуль обнаружения движения ног для открытия расцепителя силовой магистрали |
| 16 | USB-концентратор / дополнительный порт |
| 17 | Не используется |
| 18 | 25A Модуль управления фаркопом |
| 18 | 40A Вспомогательный модуль |
| 19 | 20A Сиденье водителя с электроприводом |
| 20 | 40A Модуль натяжителя ремня безопасности (левая сторона) |
| 21 | 5A Камера Park Assist |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Не используется |
| 26 | 5A Модуль управления подушками безопасности и натяжителями ремней безопасности |
| 27 | Не используется |
| 28 | 15A Заднее сиденье с подогревом (левая сторона) |
| 29 | Не используется |
| 30 | 5A Информация о мертвых точках (BUS); Внешний модуль управления обратным сигналом |
| 31 | Не используется |
| 32 | 5A Модули для натяжителей ремней безопасности |
| 33 | 5A Привод системы выбросов (бензин, некоторые варианты двигателей) |
| 34 | Не используется |
| 35 | 15A Модуль полного привода (AWD) |
| 36 | 15A Заднее сиденье с подогревом (правая сторона) |
| 37 | Не используется |
Есть что добавить — пишите в комментарии.
