Предохранители Volvo V90 S90 2016 – 2024
Volvo V90 универсал и седан Volvo S90 производились в 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 года. В Соединенных Штатах набольшею популярность получила модель V90 Cross Country. В данном посте вы найдёте описание предохранителей и реле Вольво V90 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от региона поставки, года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

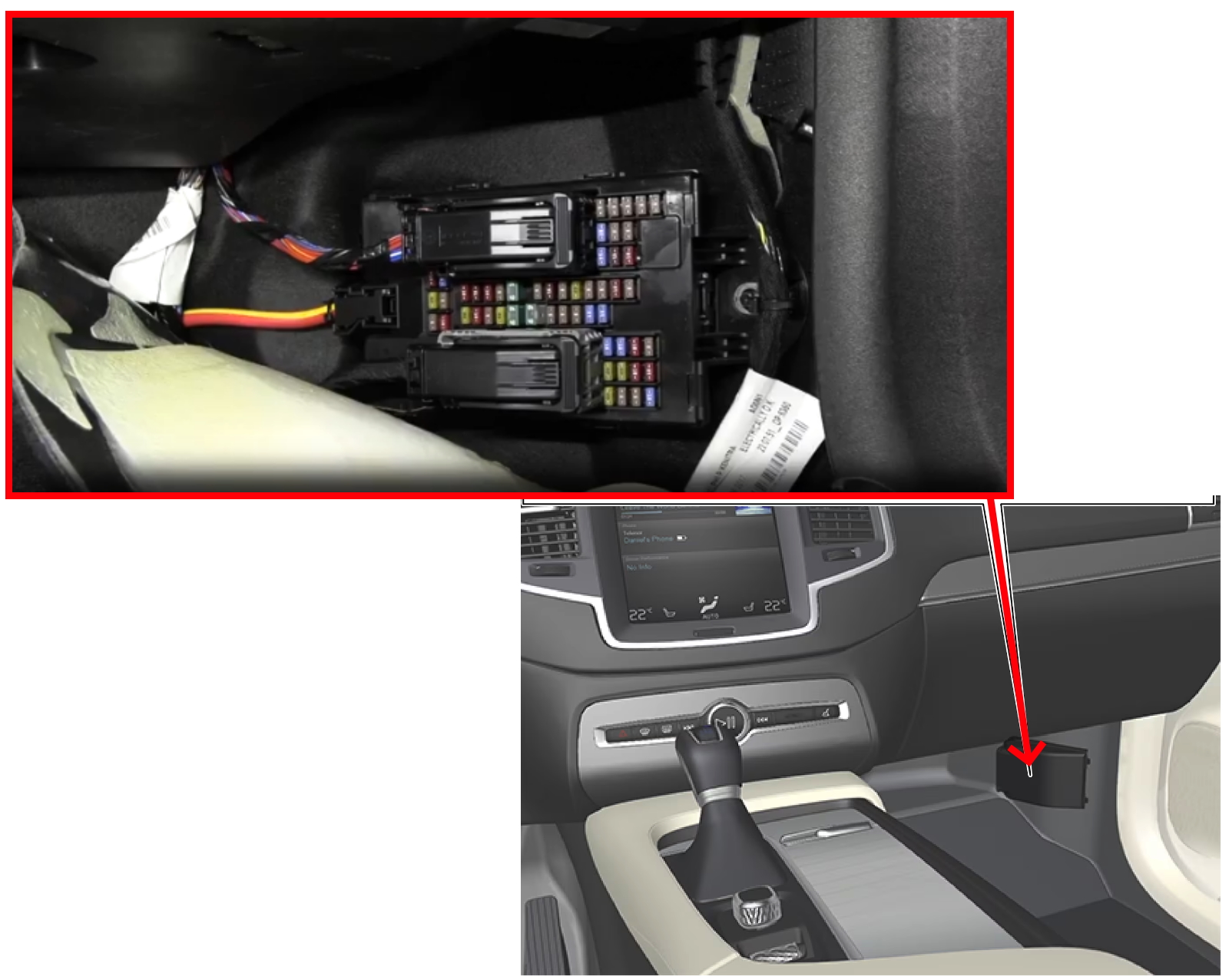

В салоне блок с предохранителями находится под приборной панелью со стороны пассажира.

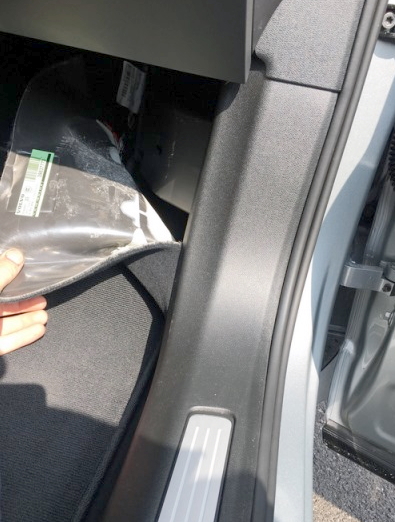

Для доступа надо убрать обшивку салона и защитную крышку блока.

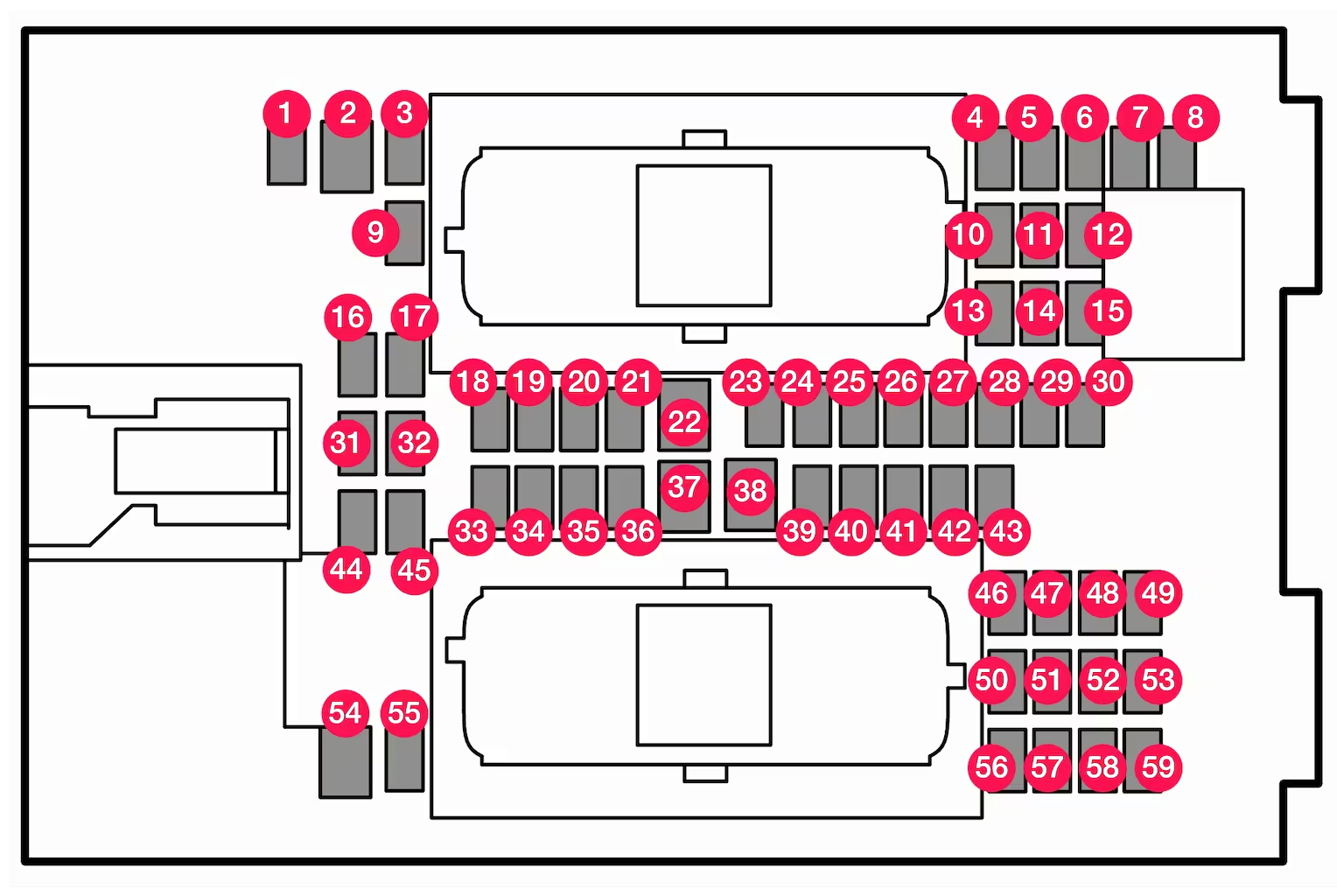

Схема
Описание
| 1 | 10A Модуль управления аккумулятора 48 В1 |
| 2 | – |
| 3 | – |
| 4 | 5A Датчик движения* |
| 5 | – |
| 6 | 5A Дисплей водителя |
| 7 | 5A Клавиатура, центральная консоль |
| 8 | 5A Солнечный датчик |
| Транспондер для дорожных сборов | |
| 9 | – |
| 10 | 15A Система Infotainment |
| 11 | 5A Модуль рулевого колеса |
| 12 | 5A Модуль управления ручкой запуска и стояночным тормозом |
| 13 | 15A Рулевое колесо с электрообогревом* |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | 15A Модуль управления задним освещением |
| 18 | 10A Модуль управления климатической установкой |
| 19 | 7,5A Замок рулевого колеса |
| 20 | 10A Диагностический разъем OBD-II |
| 21 | 5A Центральный дисплей |
| 22 | 40A Модуль переднего вентилятора климатической установки |
| 23 | 5A USB-разветвитель |
| 24 | 7,5A Подсветка органов управления |
| Освещение салона | |
| Защита от ослепления, внутреннее зеркало заднего вида* | |
| Датчики дождя и освещенности* | |
| Передние сиденья с электроприводом* | |
| Панели органов управления в задних дверях | |
| Модуль управления вентилятором климатической установки | |
| Клавиатура тоннельной консоли в пространстве для ног заднего сиденья* | |
| 25 | 5A Камера, передняя* |
| 26 | 20A Потолочная консоль, люк* |
| 27 | 5A Проекционный дисплей* |
| 28 | 5A Освещение салона |
| 29 | 5A Беспроводная зарядная пластина* |
| 30 | 5A Дисплей на потолочной консоли (напоминание о не пристегнутых ремнях безопасности, индикатор боковой подушки безопасности переднего пассажира) |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | 10A Коробка предохранителей, багажное/ грузовое отделение |
| 35 | 5A Модуль управления автомобиля с Интернет-подключением |
| Модуль управления Volvo On Call | |
| 36 | – |
| 37 | 40A Модуль аудиосистемы (усилители) |
| 38 | – |
| 39 | 5A Антенный модуль (TCAM) |
| 40 | 5A Модуль функций комфорта для передних сидений* |
| 41 | 5A Алкотестер* |
| 42 | 15A Очиститель заднего стекла |
| 43 | 15A Модуль управления топливным насосом |
| 44 | 5A Преобразователь 48 В1 |
| Модуль запуска двигателя1 | |
| 45 | 5A Блок управления функциями поддержки водителя (активная безопасность) |
| 46 | 15A Обогрев переднего кресла на стороне водителя |
| 47 | 15A Обогрев переднего кресла на стороне пассажира |
| 48 | 7,5A Насос охлаждающей жидкости |
| 49 | – |
| 50 | |
| 51 | 20A Модуль активного демпфирования* |
| 52 | 5A Открытие крышки/ двери багажника движением ноги* |
| 53 | 10A Система Infotainment |
| 54 | – |
| 55 | – |
| 56 | 20A Пассажирское сиденье с электроприводом, переднее* |
| 57 | – |
| 58 | 5A Модуль ТВ* |
| 59 | 15A Главный предохранитель, Infotainment |
* — Опция либо дополнительное оборудование.
Блок под капотом

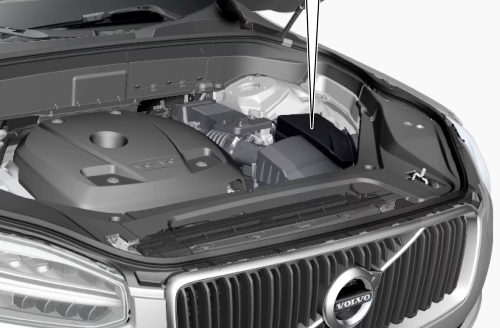

В моторной отсеке блок с предохранителями и реле установлен рядом с фарой с левой стороны.

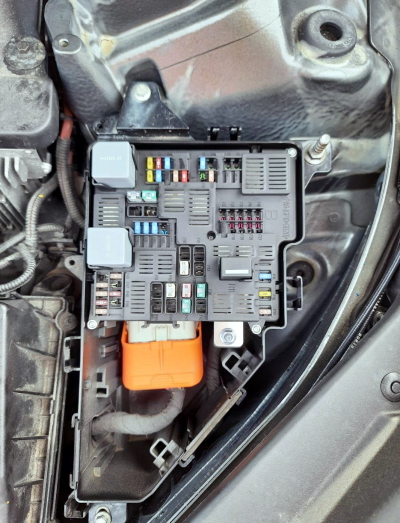

Сам блок будет выглядеть примерно вот так.

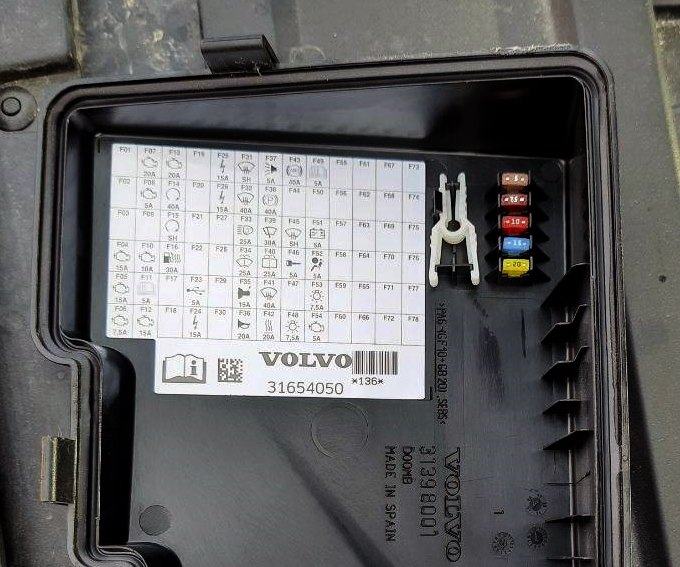

Сверяйте назначение со своими схемами на обратной стороне крышке блоков.

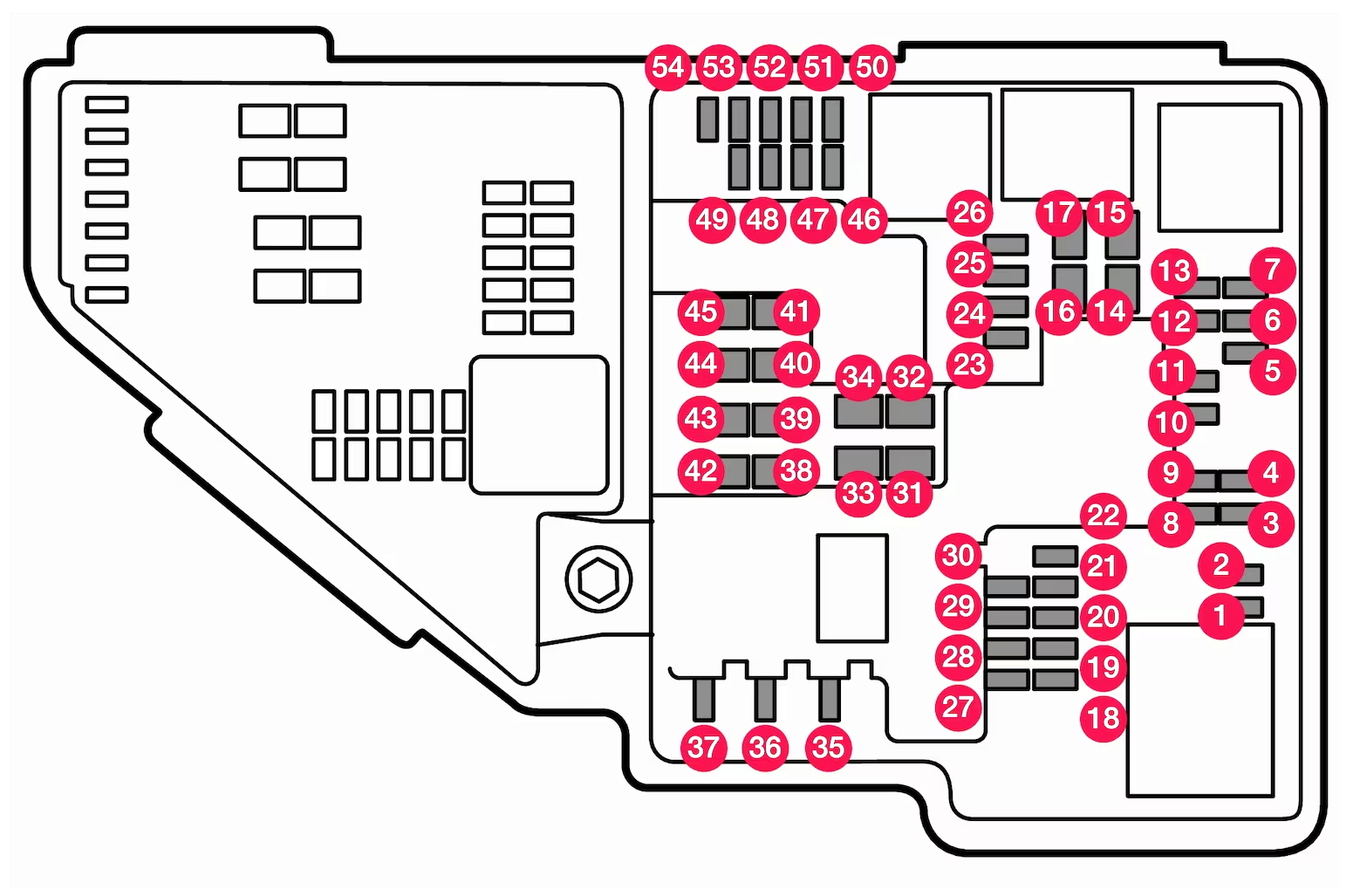

Схема
Обозначение
| 1 | – |
| 2 | – |
| 3 | 15A Турбо, модуль давления наддува |
| Группа лямбда-зондов | |
| 4 | 15A Свечи зажигания/ катушки зажигания (бензин) |
| Группа датчиков ОГ, сажевые частицы/оксиды азота (дизель) | |
| 5 | 15A Соленоид, масляный насос двигателя |
| Группа лямбда-зондов | |
| Соленоид, компрессор кондиционирования воздуха | |
| 6 | 7,5A Датчики уровня и температуры масла |
| Модуль свечей накаливания (дизель) | |
| Группа компонентов двигателя 1 (компоненты, связанные с работой двигателя, включая турбо/компрессор. Состав зависит от варианта двигателя.) | |
| 7 | 20A Модуль управления двигателем |
| Модуль регулятора подачи топлива | |
| Группа компонентов двигателя 2 (компоненты, связанные с работой двигателя, включая турбо/компрессор. Состав зависит от варианта двигателя.) | |
| 8 | 5A Модуль управления двигателем |
| 9 | 10A Насос улавливания топливных паров (EVAP) |
| 10 | 10A Модуль свечей накаливания (дизель) |
| Группа компонентов двигателя 3 (компоненты, связанные с работой двигателя, включая турбо/компрессор и охлаждение/регулировку температуры силового привода. Состав зависит от варианта двигателя.) | |
| 11 | 5A Модуль управления жалюзи спойлера |
| Модуль управления жалюзи радиатора | |
| Катушки реле, выходной импульс (PowerPulse) (дизель) | |
| Переключающий клапан охлаждающей жидкости | |
| 12 | 15A Насос охлаждающей жидкости |
| 13 | 20A Модуль управления двигателем |
| 14 | 40A Стартер |
| 15 | Стартер |
| 16 | 30A Подогрев топливного фильтра (дизель) |
| 17 | 25A Актуатор сцепления 1 |
| 18 | 5A Вычислительный блок |
| 19 | 7,5A Запасной предохранитель |
| 20 | 10A Запасной предохранитель |
| 21 | 15A Запасной предохранитель |
| 22 | 20A Модуль управления трансмиссией |
| 23 | 7,5A USB-порт, задняя часть тоннельной консоли |
| 24 | 15A Гнездо 12 В в передней части тоннельной консоли |
| 25 | – |
| 26 | 15A Гнездо 12 В, багажное/грузовое отделение* |
| 27 | – |
| 28 | 15A Фара, левая |
| 29 | 15A Фара, правая |
| 30 | 20A Модуль управления трансмиссией |
| 31 | Электрообогрев ветрового стекла*, слева |
| 32 | 40A Электрообогрев ветрового стекла*, слева |
| 33 | 25A Омыватели фар* |
| 34 | 25A Насос омывающей жидкости, передний |
| 35 | 15A Модуль управления трансмиссией |
| Электрический селектор передач | |
| 36 | 20A Звуковой сигнал (клаксон) |
| 37 | 5A Сирена охранной сигнализации* |
| 38 | 40A Модуль управления тормозной системы (клапаны, стояночный тормоз) |
| 30A Модуль управления усилением тормозов | |
| 39 | 30A Стеклоочистители ветрового стекла |
| 40 | 25A Насос омывающей жидкости, задний |
| 41 | 40A Электрообогрев ветрового стекла*, справа |
| 42 | 20A Стояночный обогреватель* |
| 43 | – |
| 44 | 25A Актуатор сцепления 2 |
| 45 | Электрообогрев ветрового стекла*, справа |
| 46 | 5A Питание подается, когда включено зажигание: Модуль управления двигателем, Компоненты трансмиссии, Электрический сервопривод, Центральный электронный модуль управления, Модуль управления системой тормозов |
| 47 | 5A Радар, передний |
| 48 | 15A Фара, правая |
| 49 | 5A Алкотестер* |
| 50 | 10A Модуль управления трансмиссией |
| 51 | 5A Модуль управления подсоединением аккумулятора |
| 52 | 5A Модуль защиты от столкновения (SRS) |
| 53 | 15A Фара, левая |
| 54 | 5A Датчик положения педали газа |
За работу переднего прикуривателя отвечает предохранитель номер 24 на 15А.
Блок в багажнике

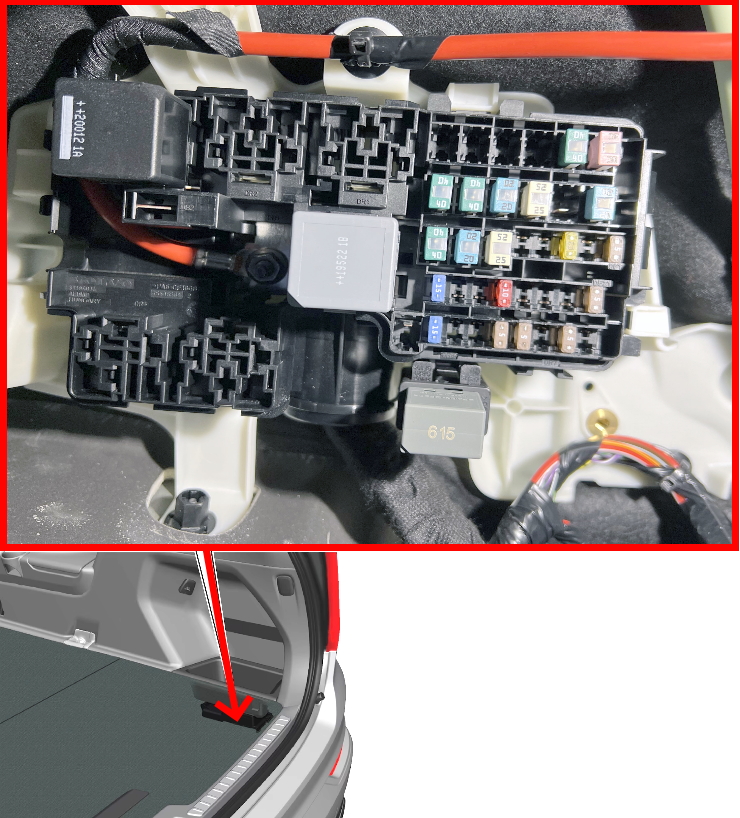

В багажном отсеке с правой стороны устанавливается ещё один блок с предохранителями и реле.
Cхема перевёрнута в сравнении с изображением.

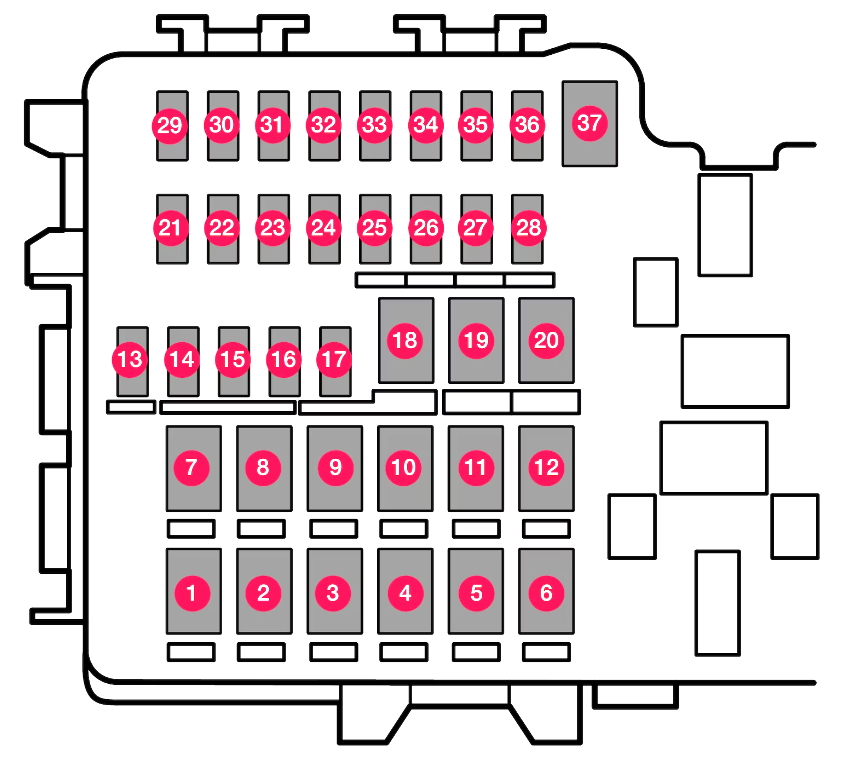

Схема
Назначение
| 1 | 30A Заднее стекло с электрообогревом |
| 2 | – |
| 3 | 40A Компрессор пневматической подвески* |
| 4 | 15A Электродвигатель блокировки спинки сиденья, правая задняя сторона |
| 5 | – |
| 6 | 15A Электродвигатель блокировки спинки сиденья, левая задняя сторона |
| 7 | – |
| 8 | 30A Модуль управления снижением выбросов оксидов азота (дизель) |
| 9 | 25A Дверь багажника с электроприводом |
| 10 | 20A Модуль передней двери, правый |
| 11 | 20A Модуль буксировочного крюка* |
| 12 | 40A Модуль преднатяжителя ремня безопасности, правая сторона |
| 13 | 5A Внутренние катушки реле |
| 14 | 15A Модуль управления снижением выбросов оксидов азота (дизель) |
| 15 | 5A Модуль обнаружения движения ногой (для открытия двери багажника с электроприводом) |
| 16 | 5A Алкотестер |
| 17 | – |
| 18 | 25A Модуль буксировочного крюка* |
| 19 | 20A Модуль передней двери, левый |
| 20 | 40A Модуль преднатяжителя ремня безопасности, левая сторона |
| 21 | 5A Парковочная камера |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | 5A Модуль управления подушек безопасности и преднатяжителей ремней безопасности |
| 27 | – |
| 28 | 15A Обогреватель сидений, левая сторона сзади |
| 29 | – |
| 30 | 5A Blind Spot Information (BLIS)*; модуль управления внешним звуковым сигналом при движении задним ходом |
| 31 | 5А USB-порт, грузовой отсек |
| 32 | 5A Модули преднатяжителей ремней безопасности |
| 33 | 5A Привод для отработавших газов (бензин, некоторые варианты двигателя) |
| 34 | – |
| 35 | 15A All Wheel Drive модуль управления (AWD)* |
| 36 | 15A Обогреватель сидений, правая сторона сзади* |
| 37 | – |
