Шкода Румстер — предохранители и реле

Skoda Roomster — компактвэн с грузопассажирским кузовом. Выпускался в 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году. За этот период автомобиль прошел рестайлинг. Грузовая версия румстер с глухими боковинами называется Skoda Praktik. В данной публикации мы представим для ознакомления описание блоков предохранителей и реле для шкоды румстер, с фотографиями и схемами блоков в которых они расположены, отдельно выделим предохранитель прикуривателя.

Назначение предохранителей и их количество зависит от года выпуска и комплектации. Сверяйте описание со своей инструкцией по эксплуатации.

Блоки в салоне

Блок предохранителей

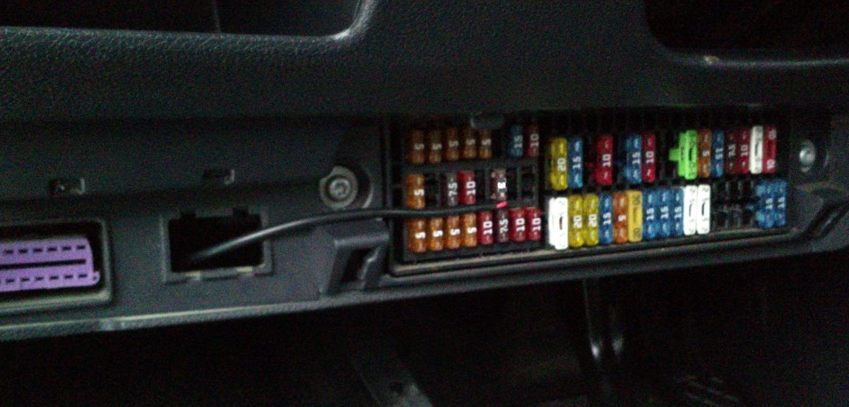

Он находится в нижней части приборной панели, за защитной крышкой.

Фотография

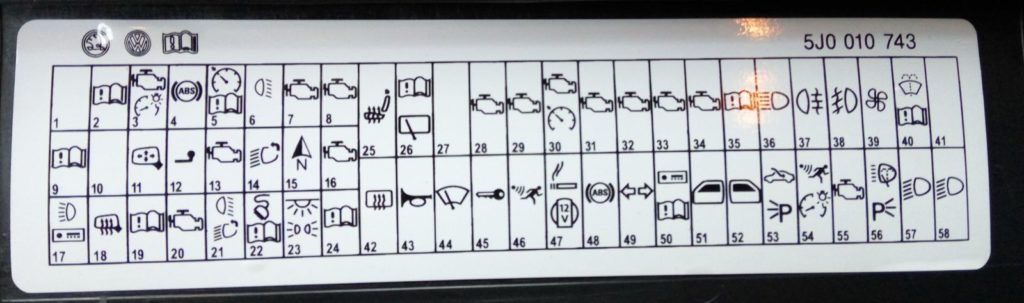

На обратной стороне крышки может находится актуальное описание предохранителей в виде брошюры. Вот один из вариантов расшифровки.

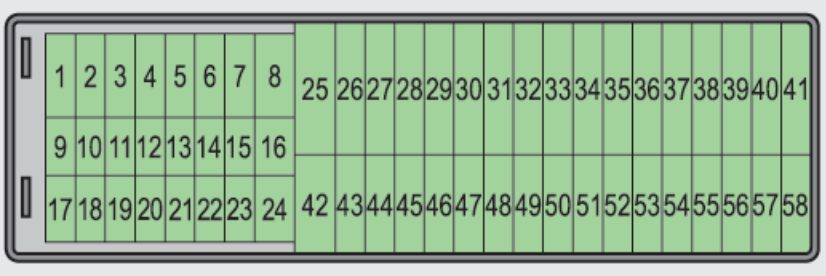

Общая схема блока предохранителей

Описание для моделей до 2010 года

1. 5А Рулевое управление с электрогидравлическим усилителем
2. 5А Панель приборов, регулирование угла наклона фар
3. 5А Блок управления двигателем — бензиновый
4. 5А Блок управления устройством ABS
5. 5А Бензиновый двигатель: выключатель сигнала торможения, устройство «Тempomat» 5
6. Не занято
7. 15А Блок управления двигателем 1,2 л
8. 10А Клапанные форсунки -1,4 л; 1,6 л
9. 5А Панель управления отопителем, блок управления кондиционером, оборудование для облегчения стоянки, блок управления динамическими фарами
10. 7,5А клапан PCV
11. 7,5А Устройство управления зеркалами, стеклоподъемник
12. 10А Фара заднего хода
13. 10А Блок управления двигателем (автоматическая коробка передач)
14. 10А Двигатель динамических передних фар
15. 5А Навигация PDA
16. Не занято
17. 5А Стояночный огонь левый, освещение номерного знака
18. 5А Стояночный огонь правый
19. 5А Радиоприемник, центральный блок управления электрической бортовой сетью
20. 5А Панель приборов, датчик угла поворота рулевого колеса, ESP, центральный блок управления электрической бортовой сетью
21. 10А Стoп-cигнaлы
22. 7,5А Панель управления отопителем, блок управления кондиционером, оборудование для облегчения стоянки, телефон
23. 10А Освещение внутреннего пространства автомобиля, вещевого ящика и багажника
24. 10А Замок крышки багажника
25. 20А Обогрев сидений
26. 15А Обогреваемые форсунки стеклоомывателей ветрового стекла, стеклоомыватели
27. Не занято
28. 10А Бензиновый двигатель: клапан AKF, дизельный двигатель регулирующая заслонка
29. 10А Впрыскивание — двигатель 1,2 л
30. 15А Топливный насос – бензиновый двигатель
31. 10А Лямбда–зонд
32. 5А Дизельный двигатель: выключатель сигнала торможения и сцепления, устройство «Тempomat», реле топливного насоса + реле свечей накаливания
33. 30А Блок управления двигателем — дизельный двигатель
34. 30А Блок управления двигателем 1,4 л; 1,6 л, 15А Топливный насос — дизельный двигатель
35. Не занято
36. 15/5А Фaры дaльнeгo cвeтa
37. 7,5А Задняя противотуманная фара
38. 10А Противотуманные фары
39. 25А Вентилятор отопителя
40. 10А Стеклоочиститель заднего стекла
41. Не занято
42. 25А Обогрев заднего стекла
43. 20А Гудок
44. 20А Стеклоочистители ветрового стекла
45. 15А Блок управления электрооборудованием «Комфорт»
46. 5А Блок управления двигателем 1,4 л; 1,6 л
47. 15А Прикуриватель, штепсельная розетка в багажнике
48. 5А АБС
49. 15А Укaзaтeли пoвoрoтa
50. 10А Радиоприемник, подготовка для телефона, многофункциональный модуль
51. 25А Электроуправляемый стеклоподъемник (передний — задний) — левая сторона
52. 25А Электроуправляемый стеклоподъемник (передний — задний) — правая сторона
53. Не занято
54. 15А Тревога противоугонного устройства
55. Не занято
56. 25А Фарообмыватели передних фар
57. 15А Фара ближнего света левая
58. 15А Фара ближнего света правая

За прикуриватели отвечает предохранитель номер 47 на 15А.

Обозначение для моделей с 2010 года

1	Контакт S
2	Старт-стоп, климатическая установка
3	Комбинация приборов, корректор фар
4	Блок управления АВS, клавиша Старт-стоп
5	Бензиновый двигатель: круиз-контроль
6	Фонарь заднего хода (МКП)
7	Зажигание, блок управления двигателя, АКП
8	Выключатель педали тормоза, вентилятор радиатора
9	Управление отопителем, блок управления климатической установ­ки, парковочный ассистент, блок управления адаптивного освеще­ния, вентилятор радиатора, форсунки омывателя
10	Стеклоомыватель
11	Регулировка зеркал
12	БУ распознания прицепа
13	БУ АКП
14	Электродвигатель фар с линзой с функцией адаптивного освеще­ния
15	Навигационная система PDA
16	Электрогидравлический усилитель рулевого управления
17	Старт-стоп (головное устройство), дневной режим освещения
18	Обогрев зеркал
19	Контакт S
20	Сигнал тревоги
21	Фонарь заднего хода, противотуманные фары с функцией CORNER
22	Управление отопителем, блок управления климатической установ­ки, парковочный ассистент, телефон, комбинация приборов, датчик угла поворота рулевого колеса, ESC, блок управления бортовой се­ти, многофункциональное рулевое колесо
23	Освещение салона, вещевого ящика и багажного отсека, габарит­ные огни
24	Центральный блок управления
25	подогрев сидений
26	Стеклоочиститель заднего стекла
27	Комплект для подключения телефона
28	Бензиновый двигатель: клапан абсорбера, дизельный двигатель: регулировочная заслонка
29	Впрыск, насос системы охлаждения
30	Топливный насос, зажигание, круиз-контроль, управление реле до­полнительного отопителя (РТС)
31	Лямбда-зонд
32	ТНВД, клапан давления
33	БУ двигателя
34	Блок управления двигателя, вакуумный насос
35	Питание замка зажигания
36	Дальний свет
37	Задний противотуманный фонарь, преобразователь DC/DC Старт- стоп
38	Противотуманные фары
39	Вентилятор отопителя
40-41	не используется
42	Обогрев заднего стекла
43	звуковой сигнал
44	Стеклоочиститель лобового стекла
45	Центральный блок управления систем комфорта
46	Блок управления двигателя, топливный насос
47	Прикуриватель, розетка в багажном отсеке
48	АВS, преобразователь Старт-стоп (DC/DC)
49	Указатели поворотов, стоп-сигналы
50	Старт-стоп преобразователь (DC/DC), Infotainment, головное устрой­ство
51	Электростеклоподъёмники (передний и задний) — левая сторона
52	Электростеклоподъёмники (передний и задний) — правая сторона
53	Стояночные огни — левая сторона, электропривод подъёмно-сдвиж­ного люка
54	Старт-стоп (комбинация приборов), сигнализация
55	БУАКП
56	Омыватель фар, стояночные огни — правая сторона
57	Ближний свет слева, корректор фар
58	Ближний свет справа

За прикуриватель отвечает предохранитель номер 47.

Блок реле

Находится под самой панелью, за блоком с предохранителями.

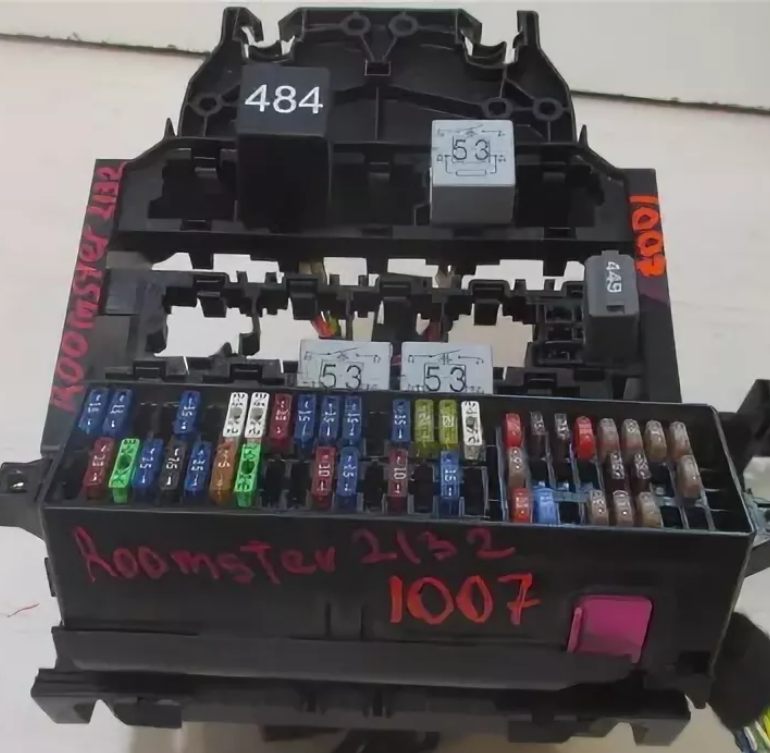

Фото — пример

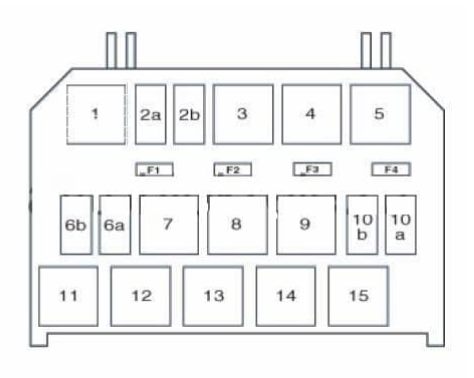

Схема

Расшифровка элементов

1
10a	Пусковое реле (топливная система)
10b	Реле переключения света фар
11	Реле выключателя запрещения запуска
12	Реле очистителя/ омывателя фар
13	Реле системы управления двигателем
14	Реле топливного насоса
15
2a
2b
3
4	Реле основных цепей зажигания
5
6a
6b
7
8
9
F1
F2
F3
F4	(25A) Разъем электрооборудования прицепа

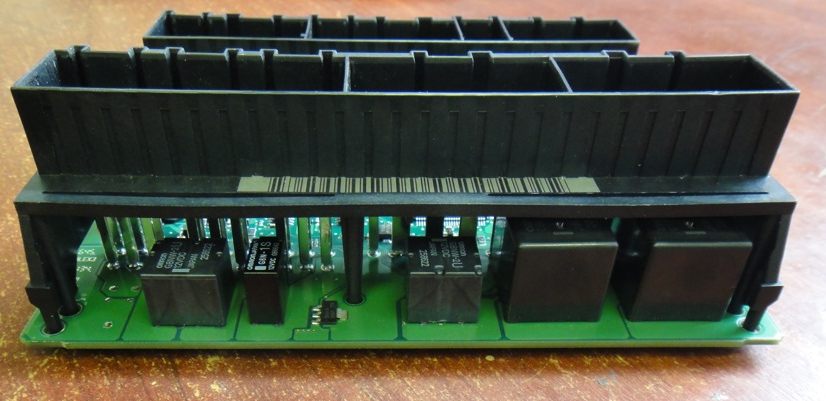

Некоторые не съемные реле могут находится в блоке комфорта, например реле стеклоочистителя.

Блок под капотом

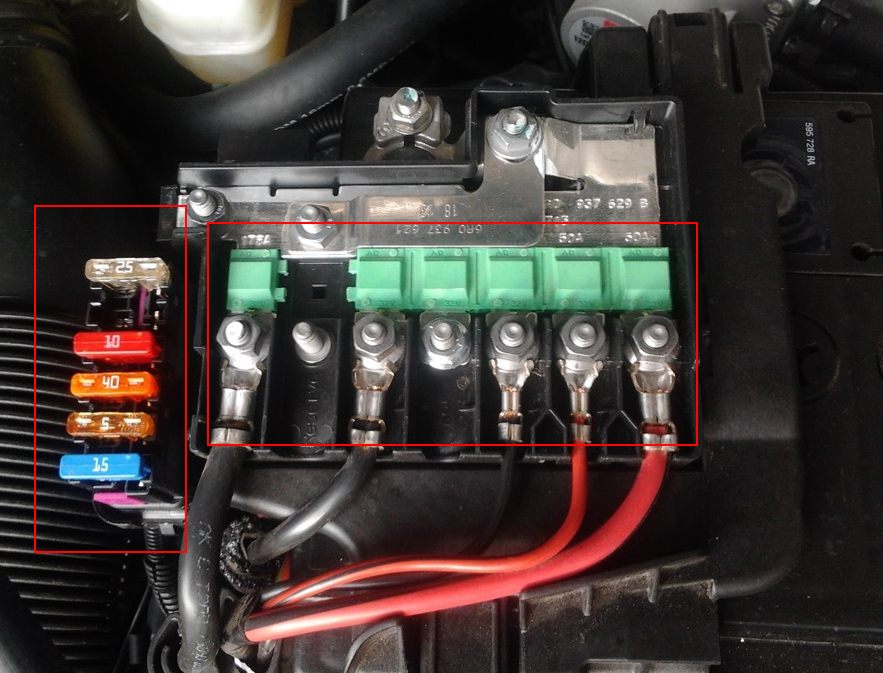

Он располагается на плюсовой клемме аккумуляторной батареи и состоит из отдела плавких вставок высокой мощности и отдела с предохранителями, который может находится с разных сторон.

Фотография

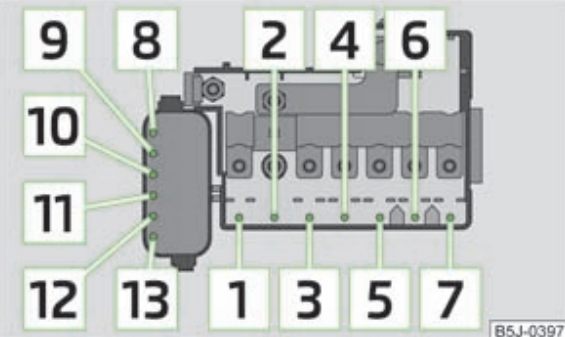

Схема. Вариант 1.

Обозначение

1	(175A) Система зарядки
2
3	(80A) Cалон
4	(60A) Дополнительный отопитель
5	(40A) Cалон
6	(50A) Свечи зажигания, вентилятор радиатора
7	(50A) Усилитель рулевого управления
8	(25A) Система ABS / ESP
9	(30A) Вентилятор радиатора
10	(5A) Электродвигатель вентилятора системы охлаждения / АКП
11	(40A) Система ABS / ESP
12	Блок стабилизатора напряжения
13	(30A) Дополнительный отопитель / АКП

Схема. Вариант 2.

Описание

1	(175A) Трехфазный генератор переменного тока
2	(80A) Внутреннее пространство автомобиля
3	(60A) Дополнительный отопитель
4	(40A) АБС / ESP
5	(50A) Усилитель рулевого управления
6	(50A) Свечи накаливания
7	(25A) Система ABS/ESP
8	(30A) Электродвигатель вентилятора системы охлаждения
9	(5A) Кондиционер
10	(40A) Система ABS/ESP / Вентилятор для охлаждающей жидкости
11	(5A) Блок стабилизатора напряжения, Центральный блок управления электрической бортовой сетью
12	(5A/30A) Автоматическая коробка передач / дополнительный резистивный отопитель

Инструкция шкода румстер

Больше информации, про обслуживание и ремонт автомобиля Skoda roomster можете узнать изучив инструкцию в формате pdf: «скачать«.
