Skoda Octavia 1 (tour) — предохранители и реле, схема, где находятся

Skoda Octavia 1 го поколения создана на платформе а4. Выпускался данный автомобиль в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году с кузовами лифтбэк и универсал. В некоторых странах выпуск продолжился вплоть до 2010 года под названием Octavia Tour. На данное поколение устанавливались бензиновые двигатели объемом 1,4 1,6 1,8 2,0 литра и 1,9 л дизельные. В данной публикации будет представлено описание предохранителей и реле шкода октавия тур 1 поколения, места расположения блоков их схемы и фотографии. В конце предложим для скачивания схему электрооборудования.

Не подходят схемы либо вы владеете другим поколение Шкоды Октавии? Изучите описание для 2-го поколения (а5).

Блоки в салоне

Блок предохранителей

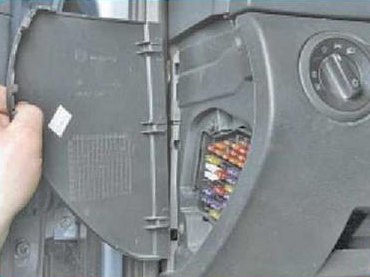

Находится в торце приборной панели, со стороны водителя за защитной крышкой.

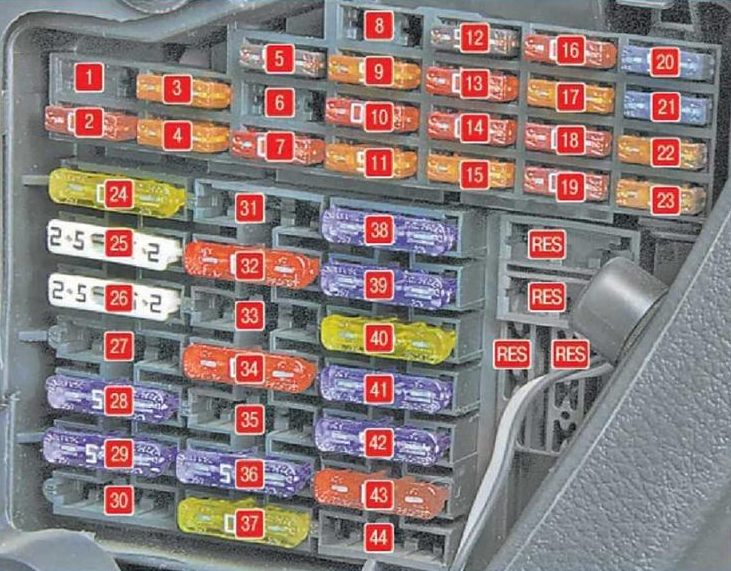

Схема

Описание

1	10А Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей
2	10А Указатели поворота, фары с ксеноновыми лампами
3	5А Освещение вещевого ящика
4	5А Освещение номерного знака
5	7,5А Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat
б	5А Система замков с центральным управлением
7	10А Фары заднего хода, сенсоры паркования
8	5А Телефон
9	5А ABS, ESP
10	10А Зажигание
11	5А Панель приборов
12	7,5А Электропитание системы диагностирования
13	10А Фонари сигнала торможения
14	10А Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением)
15	5А Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида
16	10А Кондиционер
17	5А Обогрев жиклеров опрыскивателей, 30А Фонарь дневного света
18	10А Правая фара дальнего света
19	10А Левая фара дальнего света
20	15А Правая фара ближнего света, регулирование высоты фар
21	15А Левая фара ближнего света
22	5А Правый стояночный огонь
23	5А Левый стояночный огонь
24	20А Передние стеклоочистители, электродвигатель стеклоомывателя
25	25А Вентилятор отопителя, кондиционер, Climatronic
26	25А Обогрев стекла крышки багажника
27	15А Стеклоочиститель заднего стекла
28	15А Топливный насос
29	15А Блок управления: бензиновый двигатель, 10А Блок управления: дизельный двигатель
30	20А Электроуправляемый солнечный люк в крыше
31	Незанято
32	10А Бензиновый двигатель — клапанные форсунки, 30А Дизельный двигатель топливный насос высокого давления, блок управления
33	20А Фарообмыватель передних фар
34	10А Бензиновый двигатель: блок управления, 10А Дизельный двигатель: блок управления
35	30А Розетка для подключения прицепа, розетка в багажнике
36	15А Противотуманные фары
37	20А Бензиновый двигатель: блок управления, 5А Дизельный двигатель: блок управления
38	15А Лампа освещения багажника, центральный замок, внутреннее освещение салона
39	15А Система аварийной световой сигнализации
40	20А Звуковой сигнал (гудок)
41	15А Прикуриватель
42	15А Радиоприемник, телефон
43	10А Бензиновый двигатель: блок управления, Дизельный двигатель: блок управления
44	15А Обогрев сидений

За прикуриватель отвечает предохранитель номер 41 на 15А.

Блок реле

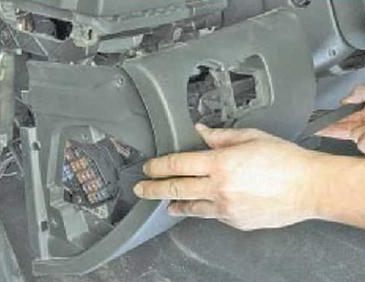

Расположен под самой панелью за облицовочной крышкой.

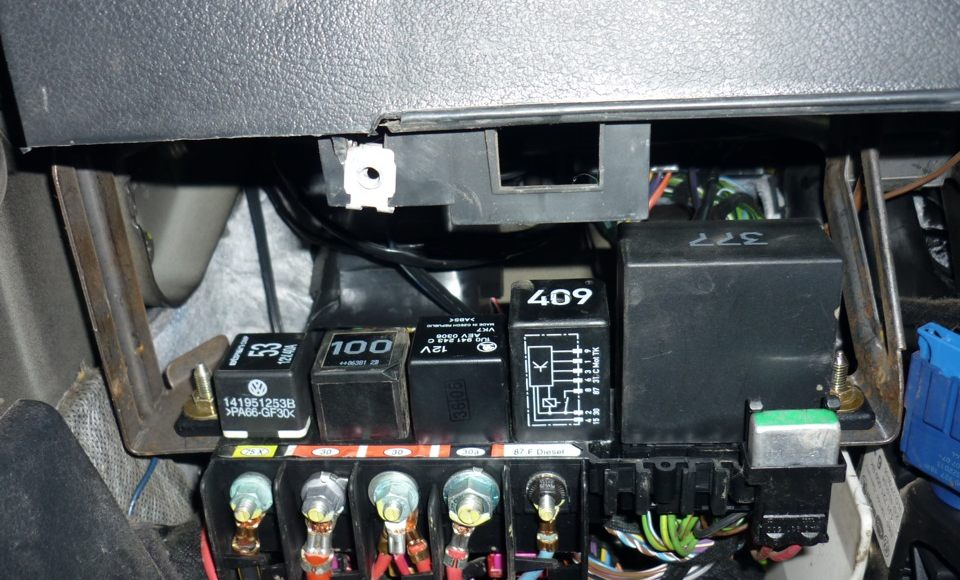

Фото — пример расположения

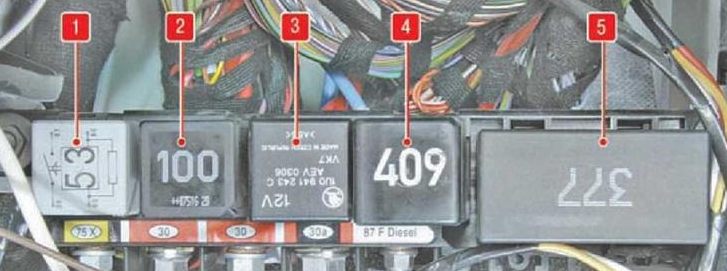

Обозначение реле

Расшифровка

реле звукового сигнала;
коммутационное реле;
усилитель освещения;
реле топливного насоса;
блок управления работой стеклоочистителя.

В автомобилях с более богатым электро — оснащением поставлена еще одна панель – добавочная (крепится сверху), заполненная классическими релейными элементами.

Блок под капотом

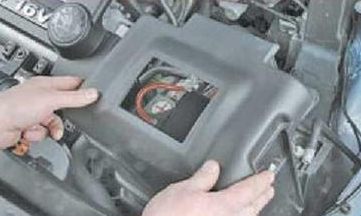

Он находится в крышке находящейся на аккумуляторной батарее и состоит из плавких вставок (высокой мощности) и предохранителей.

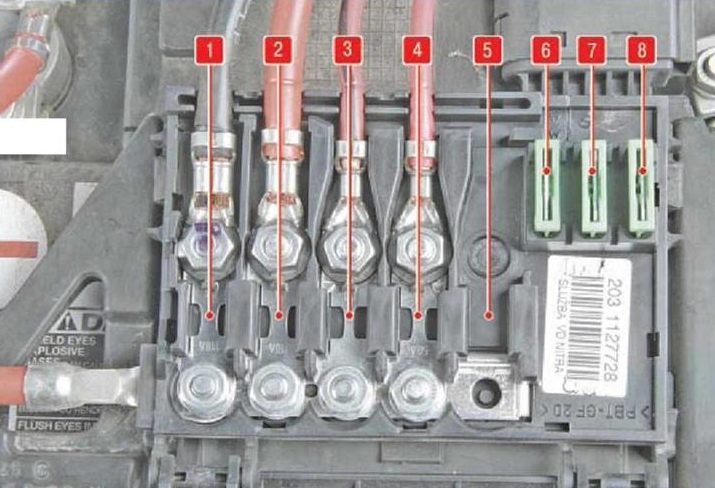

Схема

Обозначение

1	110/150А Генератор
2	110А Блок управления освещением салона
3	40/50А Электродвигатель системы охлаждения двигателя
4	50А Электронный блок управления
5	50А Свечи накаливания дизельных двигателей
6	30А Электродвигатель системы охлаждения двигателя
7	30А Блок управления ABS
8	30А Блок управления ABS
