Skoda Superb 2 — предохранители и реле
Skoda Superb 2 (шкода суперб б6) можно смело отнести к автомобилям бизнес класса. Он производился с кузовами лифтбэк и универсал (Суперб Комби) в 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году как с бензиновыми, так и дизельными двигателями. В данной публикации, Вы можете ознакомится с описанием блоков предохранителей и реле Шкоды Суперб 2 го поколения, местами расположения блоков, их фотографиями и схемами. Отметим предохранитель прикуривателя и омывателя. В конце материала предложим для скачивания руководство по обслуживанию и эксплуатации.
Если Вы владеете автомобилем другого поколения, тогда изучите описание для 1-го поколения либо 3-го соответственно.
Блоки в салоне
Блок предохранителей

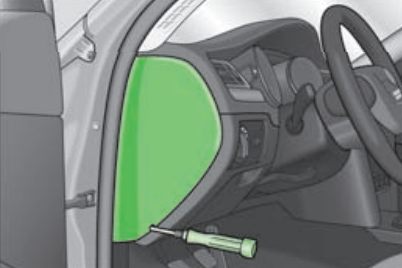

Он расположен в левом торце приборной панели, за защитной крышкой.

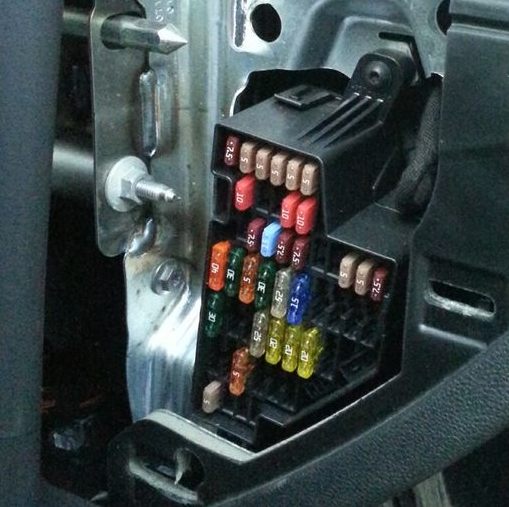

Фото — пример
С обратной стороны крышки должна находиться актуальная схема для Вашего автомобиля с обозначением элементов.

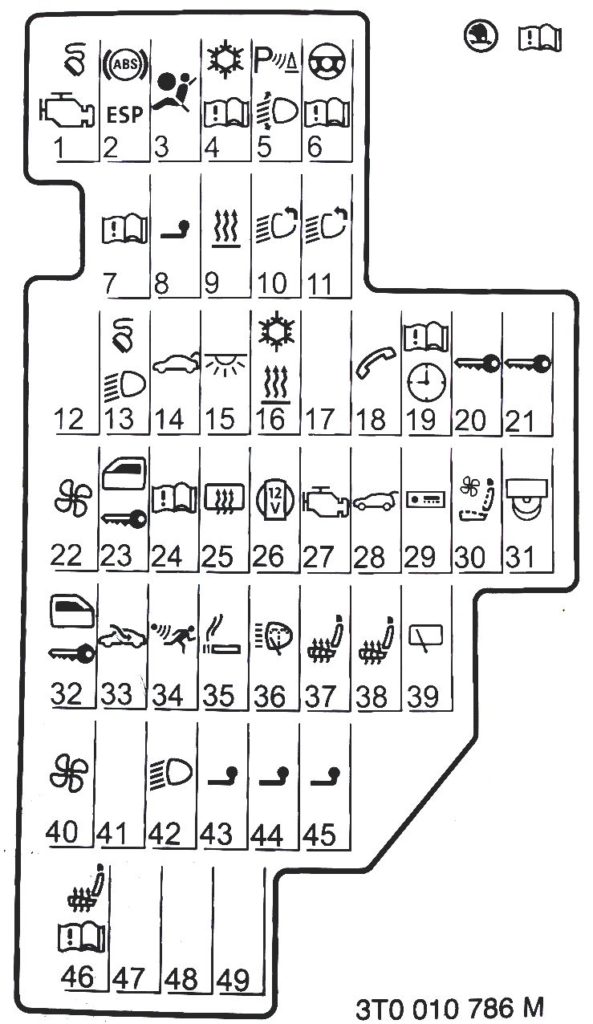

Пример схемы
Подробное описание
| F1 | (7,5A) Диагностический разъём, БУ двигателя, реле топливного насоса, БУ топливного насоса |
| F2 | (5A) БУ ABS, ESC, выключатель индикатора контроля давления в шинах, датчик тормозов |
| F3 | (5A) Система SRS, Выключатель и БУ подушек безопасности |
| F4 | (5A) Указатель продления интервала ТО, задний фонарь, затемняемое зеркало, датчик давления, комплект для подключения мобильного телефона |
| F5 | (5A) БУ корректора фар и наклона фар, БУ системы помощи при парковке, БУ парковочного ассистента |
| F6 | (5A) Комбинация приборов, БУ электромеханического усилителя, Haldex, блокировка рычага селектора, электропитания для шины данных, АКП |
| F7 | (10A) Управление двигателем, Обогрев клапанов, расходомер воздуха |
| F8 | Блок управления электрооборудованием прицепа |
| F9 | (5A) Электродвигатель вентилятора отопителя, Реле автономного отопителя и вентиляции |
| F10 | (10A) Фара (левая) |
| F11 | (10A) Фара (правая) |
| F12 | (10A) Резерв |
| F13 | (7,5A) Диагностический разъём, переключатель освещения, датчик дождя, часы |
| F14 | (15A) Центральный замок и крышка багажного отделения |
| F15 | (7,5A) Центральный БУ — внутреннее освещение |
| F16 | (7,5A) Климатическая установка |
| F17 | (10A) Резерв |
| F18 | (5A) Телефон |
| F19 | (5A) Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота |
| F20 | (5A) KESSY |
| F21 | (7,5A) Замок рулевой колонки |
| F22 | (40A) Электродвигатель вентилятора отопителя |
| F23 | (30A) Передние стеклоподъёмники, центральный замок передних дверей |
| F24 | (5A) Автоматическая коробка передач (АКПП) |
| F25 | (25A/30A) Обогрев заднего стекла, реле автономного отопителя и вентиляции |
| F26 | (25A) Разъем питания дополнительного оборудования, Розетка в багажном отсеке |
| F28 | (30A) Привод открывания крышки багажника/ задней двери |
| F29 | (5A/10A/20A) АКП, муфта Haldex |
| F30 | (5A) Система вентиляции переднего сиденья |
| F31 | (5A) DVD-проигрыватель |
| F32 | (30A) Задние стеклоподъёмники, центральный замок задних дверей |
| F33 | (25A) Электропривод подъёмно — сдвижного люка |
| F34 | (5A) Противоугонная система, сигналиция, серена |
| F35 | (25A) Разъемы питания дополнительного оборудования, прикуриватель (передний, задний) |
| F36 | (20A) Омыватели фар |
| F37 | (20A) Обогрев передних сидений |
| F38 | (20A) Подогреватель задних сидений |
| F39 | (10A) Очиститель заднего стекла |
| F40 | (40A) Электродвигатель вентилятора отопителя, реле автономного отопителя и вентиляции |
| F41 | (10A) Очиститель заднего стекла |
| F42 | (5A) Выключатель освещения |
| F43 | (15A) Блок управления электрооборудованием прицепа |
| F44 | (20A) Блок управления электрооборудованием прицепа |
| F45 | (15A) Блок управления электрооборудованием прицепа |
| F46 | (5A) Выключатель обогрева сидений |
| F47 | Телефон |
| F48 | (5A) Аудиосистема/ навигационная система |
| F49 | Резерв |
За прикуриватель отвечает предохранитель номер 35.

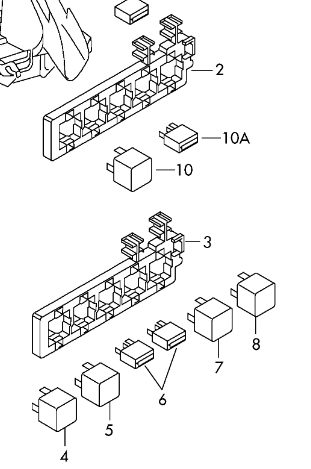

Блок с реле
Он находится под панелью приборов, проще всего к нему добраться, сняв перчаточный ящик. Но для полного доступа надо разбирать нижнюю часть защиты.
Схема блока очень схожа со схемой октавии а5, поэтому в случает надобности изучите и её. Мы же покажем общее описание.
Данный блок состоит из 2 частей. Блок над центральным блоком управления (ЦБУ) и блок под ЦБУ

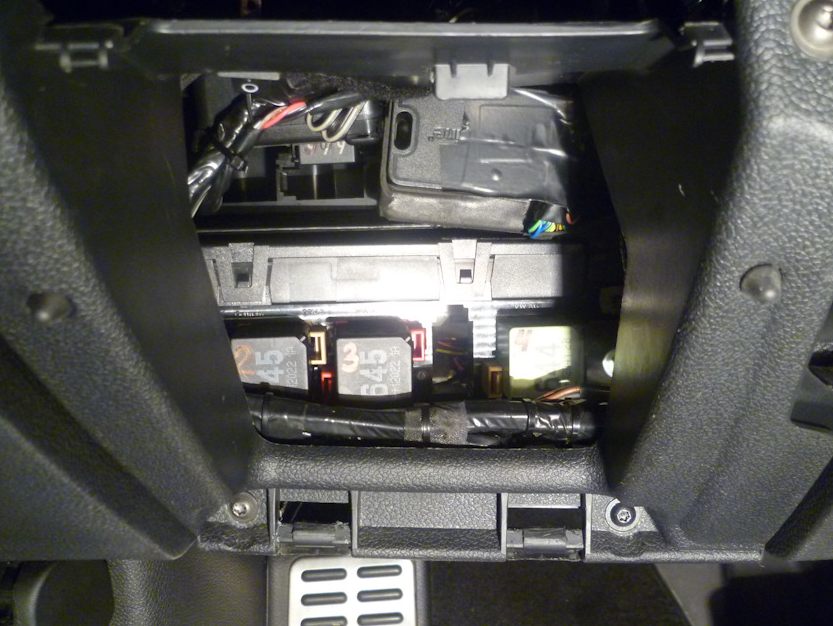

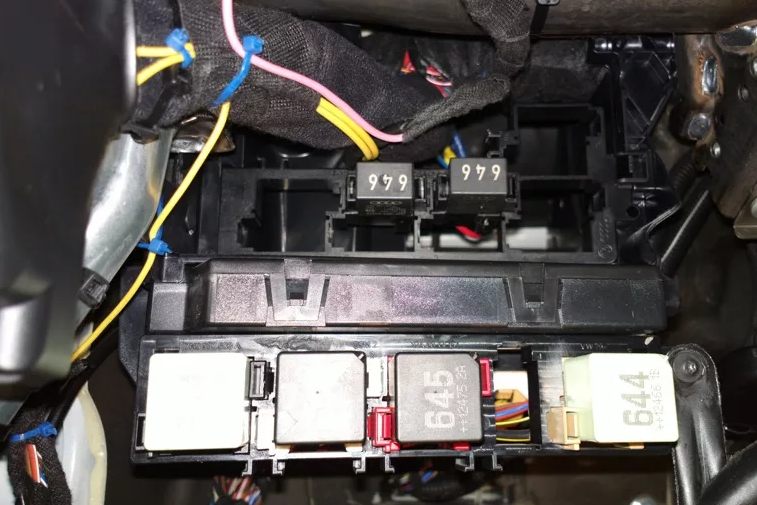

Фотография блока реле
Количество реле и их назначения может отличаться и зависит от уровня электро оснащенности и года выпуска.
Тут находятся реле: омывателя фар, топливного насоса, звукового сигнала, обогревателя стекла и т.д. Так же возможно расположение отдельных предохранителей, например блока управления памяти положений подушки и спинки сиденья.

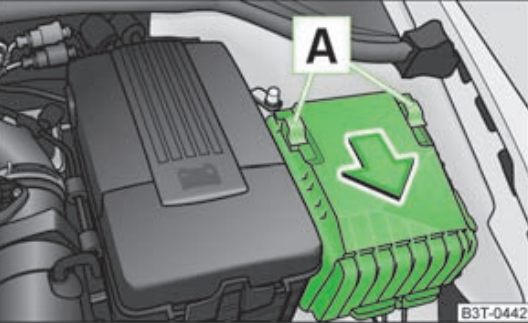

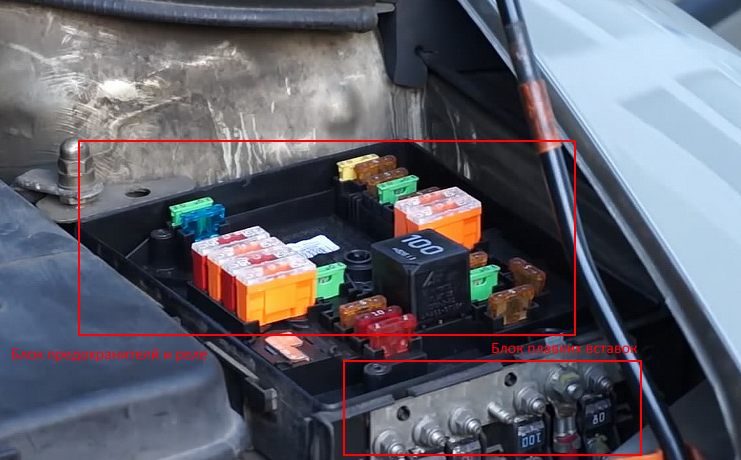

Блок под капотом
Расположен с левой стороны моторного отсека. В некоторых моделях Шкода Супреб 2 перед снятием крышки блока предохранителей необходимо снять крышку отсека аккумуляторной батареи.
Сам блок состоит из 2 частей.
- Основной отдел предохранителей и реле
- Плавкие вставки высокой мощности

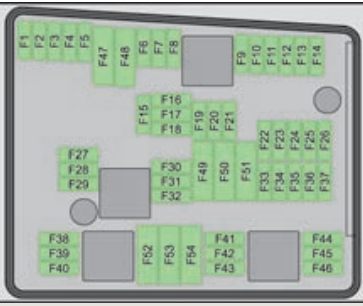

Вариант 1
Схема
Расшифровка
| 1 | |
| 2 | Реле насоса охлаждающей жидкости |
| 3 | |
| 4 | |
| F1 | (30A) Многофункциональный блок управления, Правая фара, правый задний фонарь |
| F2 | (20A) Система ABS/ESP |
| F3 | — |
| F4 | — |
| F5 | (15A) Звуковые сигналы |
| F6 | — |
| F7 | — |
| F8 | — |
| F9 | (10A) Управление двигателем |
| F10 | — |
| F11 | (10A) Управление двигателем |
| F12 | (10A) Управление двигателем |
| F13 | (15A) Коробка передач DSG |
| F14 | — |
| F15 | (10A) Насос охлаждающей жидкости |
| F16 | — |
| F17 | (5A) Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота |
| F18 | (30A) Усилитель аудиосистемы |
| F19 | (15A) Аудиосистема/ навигационная система |
| F20 | (5A) Телефон |
| F21 | — |
| F22 | БУ двигателя |
| F23 | (10A) Управление двигателем |
| F24 | (5A) Блок диагностики |
| F25 | — |
| F26 | — |
| F27 | (15A) Управление двигателем, Клапан дозирования топлива |
| F28 | (15A/20A) Управление двигателем |
| F29 | (5А) Управление двигателем, главное реле |
| F30 | (20А) Дополнительный отопитель, БУ автономного отопителя и вентиляции |
| F31 | (30А) Очиститель лобового стекла |
| F32 | — |
| F33 | — |
| F34 | — |
| F35 | — |
| F36 | — |
| F37 | — |
| F38 | (10A) Блок управления электродвигателем вентилятора системы охлаждения, вентилятор радиатора, клапаны |
| F39 | (5A/10A) Датчик педали сцепления / тормоза |
| F40 | (7,5А/10А) Управление двигателем, Лямбда-зонд |
| F41 | (10А) Управление двигателем, AKF-клапан |
| F42 | (5А/10А) управление двигателем, Лямбда-зонд |
| F43 | (30А) управление двигателем, Зажигание |
| F44 | — |
| F45 | — |
| F46 | — |
| F47 | (30А) Многофункциональный блок управления, Левая фара, левый задний фонарь |
| F48 | (40А) Система ABS /ESP |
| F49 | Основные цепи зажигания |
| F50 | — |
| F51 | — |
| F52 | (40А) Вспомогательные цепи, Реле питания — Клемма X |
| F53 | (50А) Аксессуары |
| F54 | — |

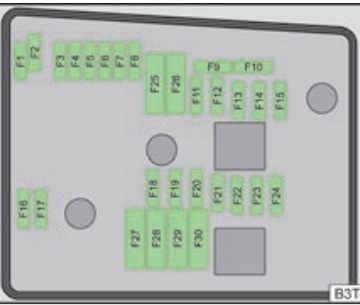

Вариант 2
Схема
Описание
| 1 | |
| 2 | |
| F1 | — |
| F2 | (5A) Коробка передач DSG |
| F3 | (5A) Многофункциональный блок управления, Измерительный провод |
| F4 | (20A/30A) Система ABS/ ESP |
| F5 | (15A) Коробка передач DSG |
| F6 | (5A) |
| F7 | (40A) Электропитание для клеммы 15 (зажигание вкл) |
| F8 | (15A) Головное устройство |
| F9 | (5A) Телефон |
| F10 | (5A/10A) Управление двигателем, главное реле |
| F11 | (20A) БУ автономного отопителя и вентиляции |
| F12 | (5A) Блок диагностики, БУ шины данных |
| F13 | (15A/30A) Управление двигателем, БУ двигателя |
| F14 | (20A) Управление двигателем, Зажигание |
| F15 | (5A/10A) Лямбда-зонд (бензиновый двигатель) реле системы предварительного накаливания и топливный насос (дизельный двигатель) |
| F16 | (30A) Многофункциональный блок управления, Правая фара, правый задний фонарь |
| F17 | (15A) Звуковые сигналы |
| F18 | (30A) Усилитель аудиосистемы |
| F19 | (30A) Очиститель лобового стекла |
| F20 | (10A/15A/20A) Клапан дозирования топлива насос охлаждающей жидкости |
| F21 | (10A/15A) Управление двигателем Лямбда-зонд |
| F22 | (5A) Выключатель педали сцепления |
| F23 | (5A/10A/15A) Реле, клапаны, ТНВД |
| F24 | (10A) Вентилятор радиатора |
| F25 | (30A/40A) Система ABS/ESP, Насос ABS |
| F26 | (30A) Многофункциональный блок управления, левая фара |
| F27 | (50A) Свечи накаливания, БУ системы накаливания |
| F28 | (50A) Обогреватель лобового стекла |
| F29 | (50A) Аксессуары |
| F30 | Реле питания — Клемма X |
Руководство по эксплуатации
Остались вопросы? Изучите данное руководства по обслуживанию и эксплуатации Шкода Суперб 2: «скачать«. Возможно там Вы найдете ответ либо пиши в комментариях и мы постараемся помочь.
