Suzuki Swift 2002 — 2016 предохранители и реле
Субкомпактный автомобиль Suzuki Swift производится в трех поколениях с 1984 года по настоящее время. 1 поколение официально не поставлялось в Европу. Поэтому в данной статье мы его рассматривать не будем. 2-ое собиралось в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. Далее в 2011, 2012, 2013, 2014, 2015, 2016. В данной публикации вы найдете описание блоков предохранителей и реле Сузуки Свифт, их места расположения, фотографии и схемы. Отдельно отметим предохранители отвечающие за прикуриватель.
Назначение предохранителей в блоках может отличаться от представленного и зависит от года выпуска, уровня оснащения и страны поставки Suzuki Swift. Сверяйте с Вашим описанием на защитной крышке.
Блок под капотом

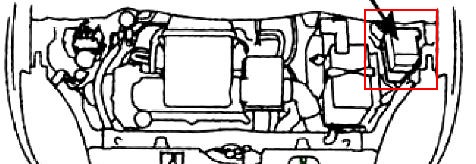

Находится с левой стороны, рядом со стойкой.
Вариант 1

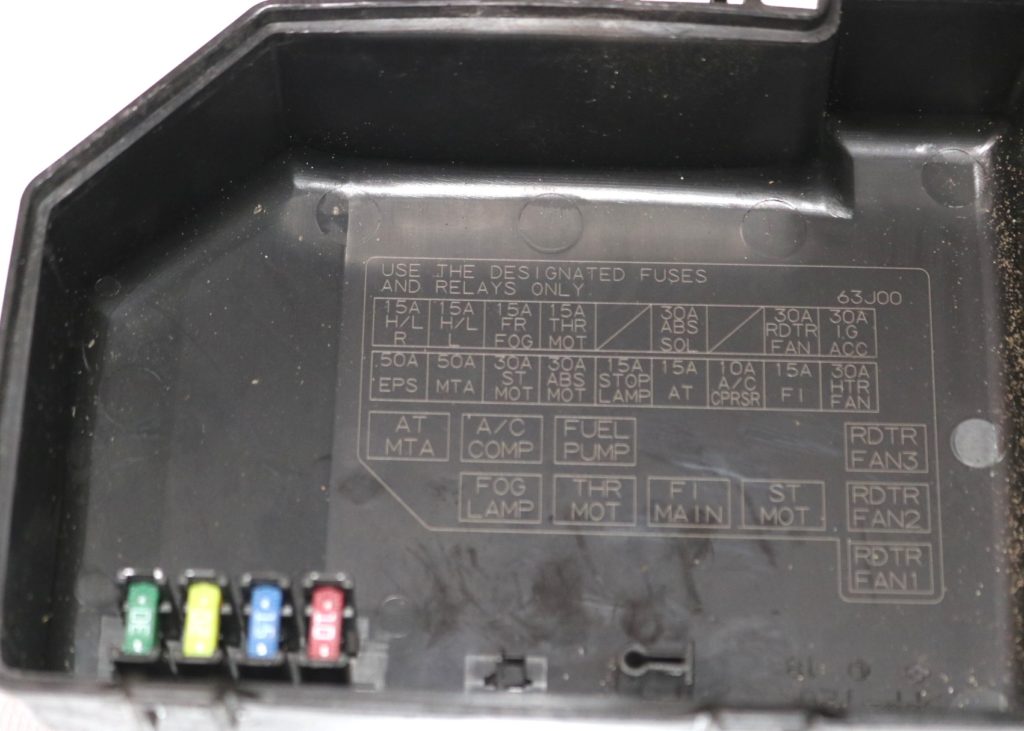

Фото — схема на крышке

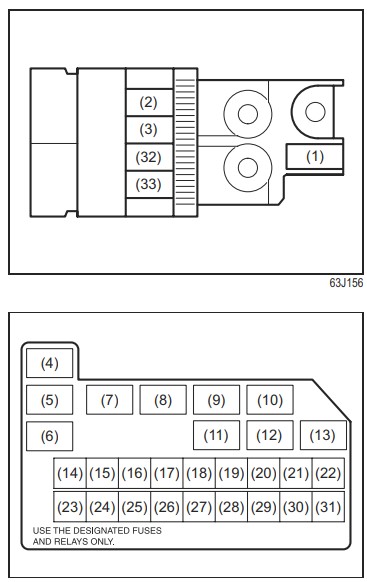

Схема
Описание
| 1 | 80А Все электрические цепи |
| 2 | 50А Стеклоподъемники, зажигание, стартер, стеклоочиститель |
| 3 | Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона |
| 4 | Реле вентилятора радиатора №1 |
| 5 | Реле вентилятора радиатора №2 |
| 6 | Реле вентилятора радиатора №3 |
| 7 | Реле стартера |
| 8 | Главное реле |
| 9 | Реле дроссельной заслонки |
| 10 | Реле противотуманных фар |
| 11 | Реле топливного насоса |
| 12 | Реле воздушного компрессора |
| 13 | Резерв |
| 14 | 30А Отопитель |
| 15 | 15А Система впрыска |
| 16 | 10А Реле воздушного компрессора |
| 17 | Резерв |
| 18 | 15А Стоп-сигнал |
| 19 | 30А ABS |
| 20 | 30А Стартер |
| 21 | Резерв |
| 22 | 50А Электроусилитель рулевого управления |
| 23 | 30А Замок зажигания |
| 24 | 30А Вентилятор системы охлаждения |
| 25 | Резерв |
| 26 | 30А ABS |
| 27 | Резерв |
| 28 | Резерв |
| 29 | 15А Противотуманные фары |
| 30 | 15А Фара (левая) |
| 31 | 15А Фара (правая) |
| 32 | 80А Отопитель, электроусилитель рулевого управления |
| 33 | 80А Вентилятор системы охлаждения, противотуманные фары, фары |
Вариант 2

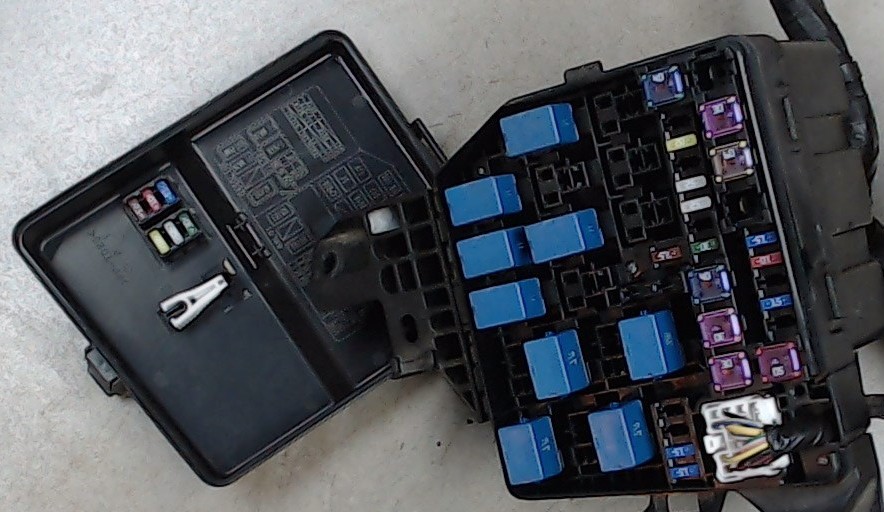

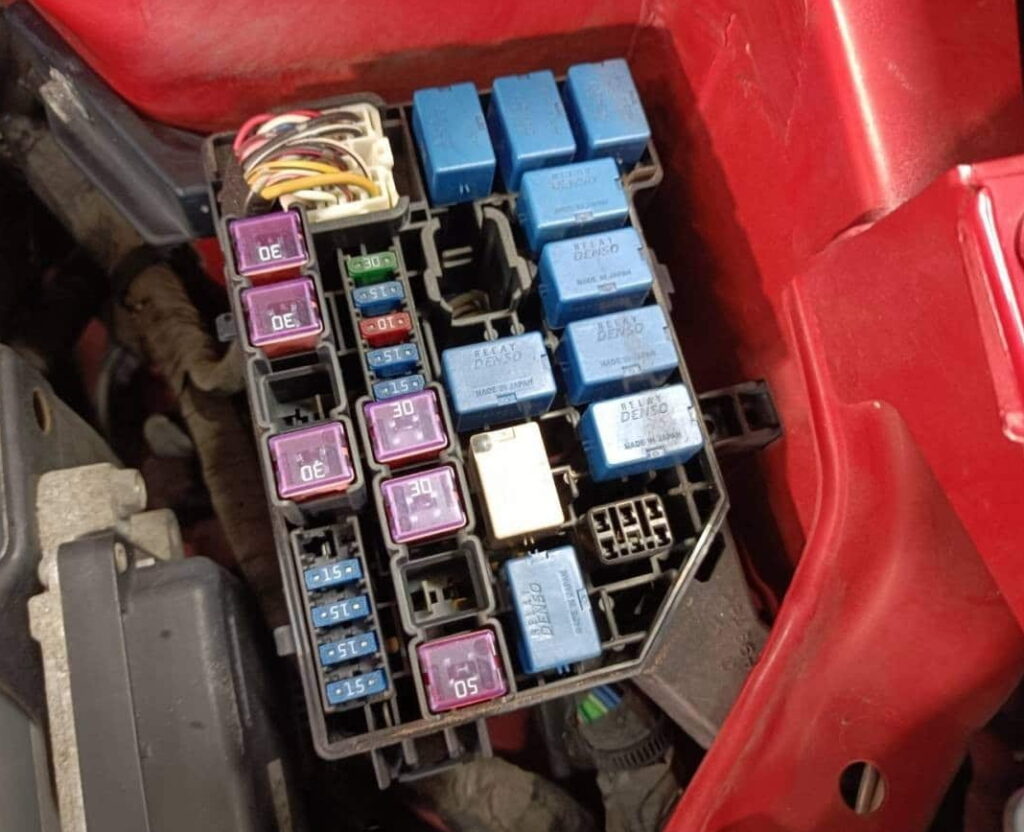

Фото — пример

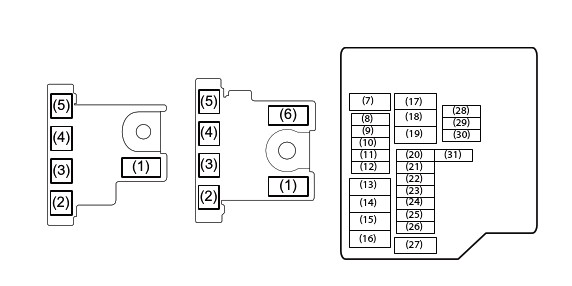

Схема
Обозначение
| 1 | 100/120А FL1 |
| 2 | 100А FL2 |
| 3 | 100А FL3 |
| 4 | 50А FL4 |
| 5 | 80А FL5 |
| 6 | 100А FL6 |
| 7 | 50А Замок зажигания -2 |
| 8 | 7,5А ЕСМ |
| 9 | Резерв |
| 10 | 20А F/P (дизель) |
| 11 | 10А Воздушный компрессор |
| 12 | 15А FI (бензин) |
| 13 | 30А FI (ДИЗЕЛЬ) |
| 14 | 60А Усилитель руля |
| 15 | 30А Вентилятор радиатора |
| 16 | 40А мотор ABS |
| 17 | 30А Вентилятор |
| 18 | 30А Запуск двигателя |
| 19 | Резерв |
| 20 | 30А Вспомогательное оборудование |
| 21 | Резерв |
| 22 | 15А Головной свет (левый) |
| 23 | 25А блок управления ABS |
| 24 | 15А Головной свет (справа) |
| 25 | 20А Передний противотуманный фонарь |
| 26 | Резерв |
| 27 | 40А Замок зажигания |
| 28 | 20А Блок управления двигателем / зажигание |
| 29 | 10А FI 2 (ДИЗЕЛЬ) |
| 30 | Резерв |
| 31 | 7,5А Стартовый сигнал |
Блок в салоне

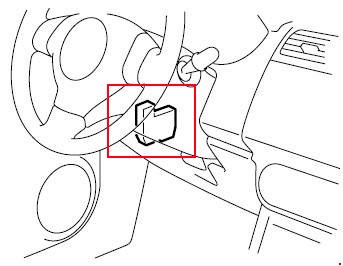

Он расположен под панелью приборов, рядом со стойкой.
Вариант 1
Актуальная расшифровка будет нанесена на крышку блока.

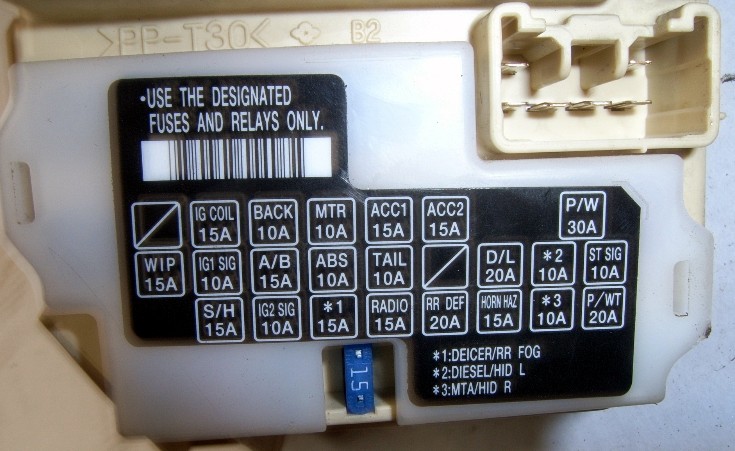

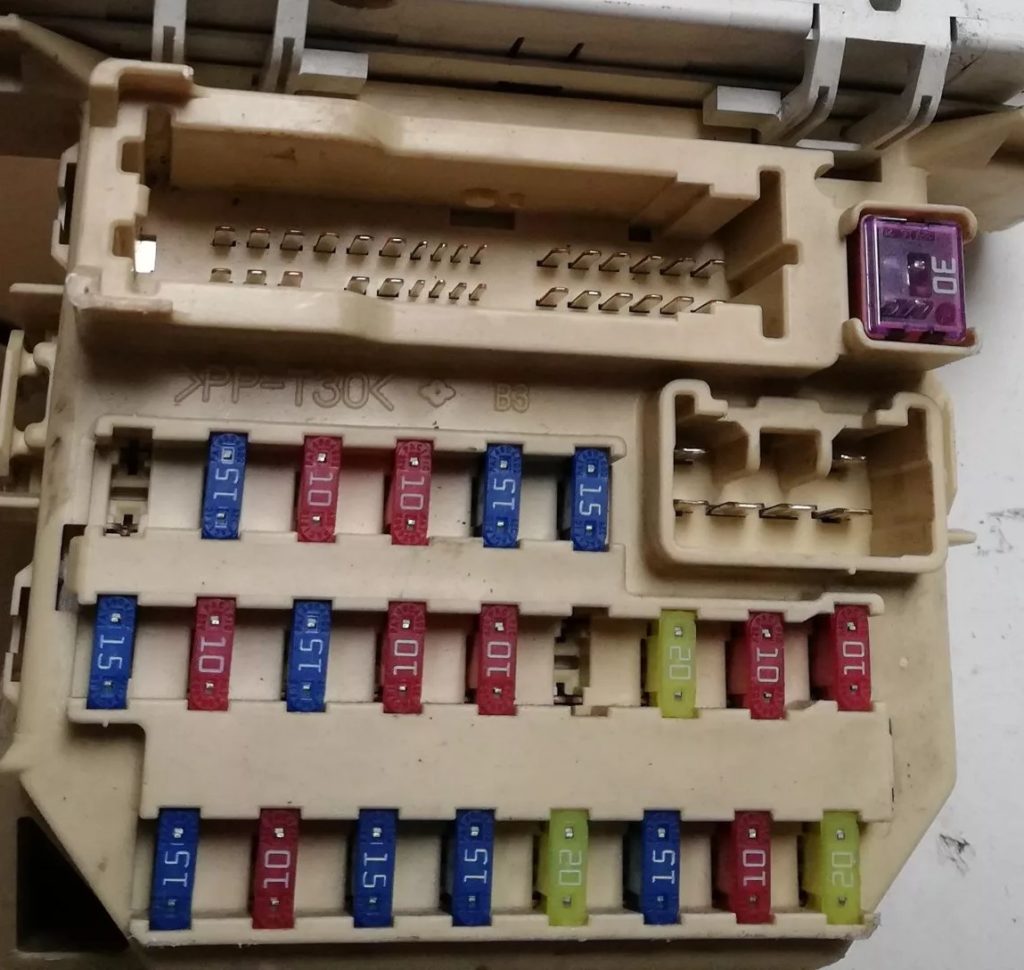

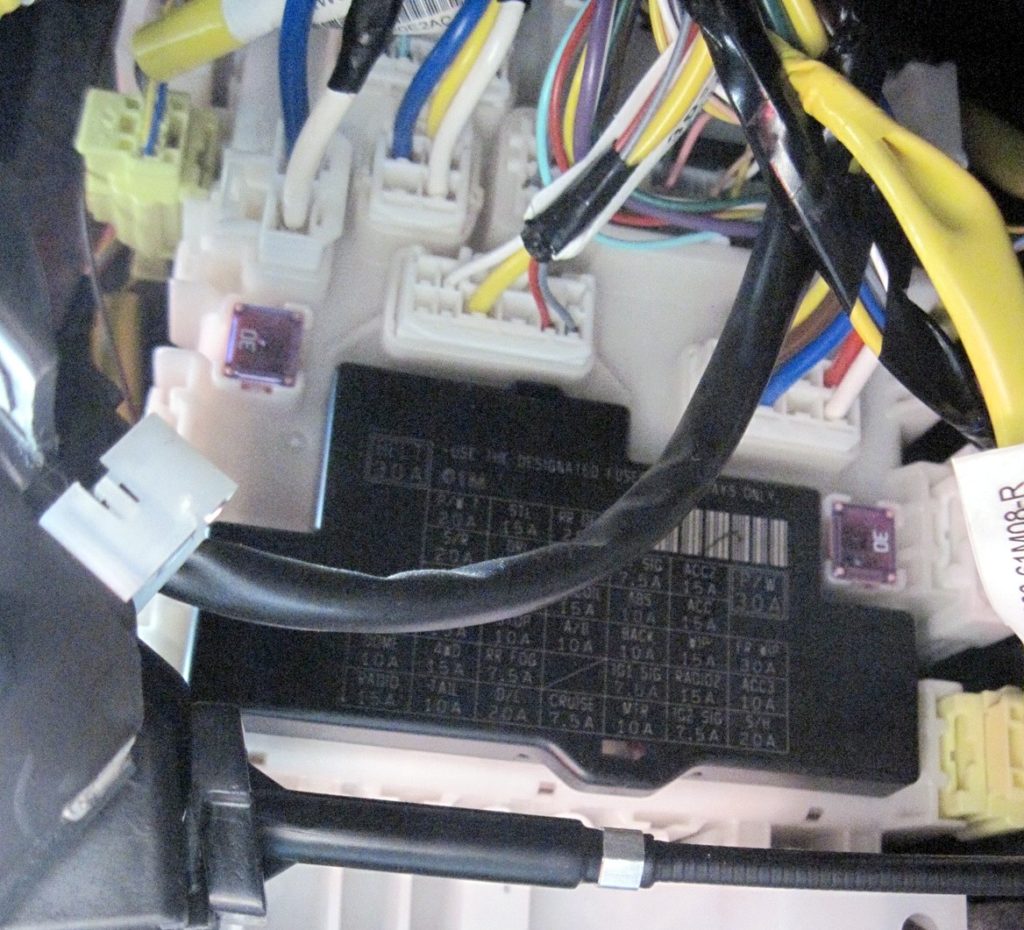

Фотография блока

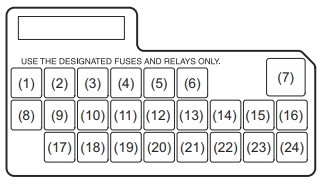

Схема
Назначение
| 1 | 15А Резерв |
| 2 | 10А Катушка зажигания |
| 3 | 10А Фонарь заднего хода |
| 4 | 15А Комбинация приборов |
| 5 | 15А Боковые зеркала заднего вида |
| 6 | 15А Прикуриватель или разъем для подключения дополнительного оборудования |
| 7 | 15А Стеклоподъемники |
| 8 | 15А Стеклоочиститель и омыватель |
| 9 | 10А Электроусилитель рулевого управления |
| 10 | 15А SRS |
| 11 | 10А ABS |
| 12 | 10А Габаритные огни |
| 13 | Не используется |
| 14 | 20А Замки дверей |
| 15 | 10А Фара (левая) |
| 16 | 10А Стартер |
| 17 | 15А Обогреватель передних сидений |
| 18 | 10А Отопитель |
| 19 | 15А Задние противотуманные фонари |
| 20 | 15А Магнитола, освещение салона |
| 21 | 20А Обогреватель стекла задней двери |
| 22 | 15А Звуковой сигнал |
| 23 | 10А Фара (правая) |
| 24 | 20А «Таймер» отключения привода стеклоподъемников |
За работу прикуривателя отвечает предохранитель номер 6 на 15А.
Вариант 2

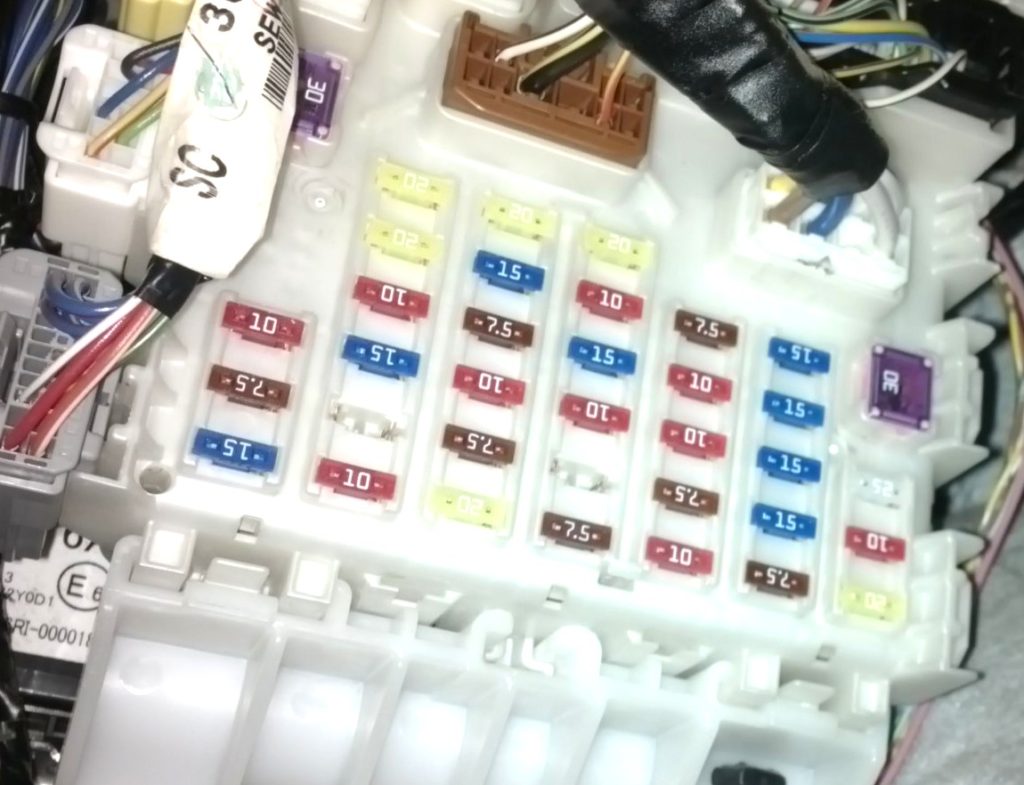

Фотография

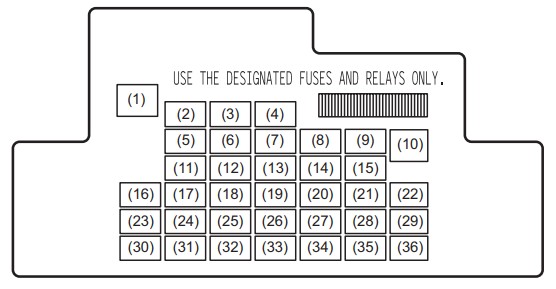

Схема
Расшифровка
| 1 | 30A Ремень безопасности |
| 2 | 20A Таймер электрических стеклоподъемников |
| 3 | 15A Замок рулевой колонки |
| 4 | 20A Обогреватель заднего стекла |
| 5 | 20A Люк |
| 6 | 10A DRL |
| 7 | 10A Обогреватель наружных зеркал |
| 8 | 7,5A Сигнал запуска |
| 9 | 15A Розетка для дополнительного оборудования 2 |
| 10 | 30A Электрический стеклоподъемник |
| 11 | 10A Аварийная сигнализация |
| 12 | 7,5A BCM |
| 13 | 15A Катушка зажигания |
| 14 | 10A Модуль управления системы ABS |
| 15 | 15A Розетка прикуривателя |
| 16 | 10A Контроллер A-STOP |
| 17 | 15A Звуковой сигнал |
| 18 | 10A Стоп-сигнал |
| 19 | 10A Подушка безопасности |
| 20 | 10A Фонарь заднего хода |
| 21 | 15A Очиститель / омыватель |
| 22 | 30A Передний стеклоочиститель |
| 23 | 10A Потолочный плафон |
| 24 | 15A 4WD |
| 25 | 7,5A Задние противотуманные фонари |
| 26 | Резерв |
| 27 | 7,5A Зажигание — 1-й сигнал |
| 28 | 15A Радио 2 |
| 29 | 10A Розетка для дополнительного оборудования 3 |
| 30 | 15A Радио |
| 31 | 10A Задний фонарь |
| 32 | 20A D/L |
| 33 | 7,5A Круиз-контроль |
| 34 | 10A Измерительный прибор |
| 35 | 7,5A Зажигание — 2-й сигнал |
| 36 | 20A Подогрев сидений |
За прикуриватель отвечает предохранитель номер 15 на 15А, а за дополнительные розетки номера 9 и 29.
