Suzuki Wagon R / Solio 1997 — 2008 предохранители и реле
Suzuki Wagon R производится с 1993 года по настоящее время в 6 поколениях как с левым так и правым рулём и поставляется по всему миру. Является одним из самых популярный кей-каров (Suzuki Kei). Хэтчбек Suzuki Solio был создан на базе данной модели и отличается чуть большими размерами. В нашей публикации вы найдёте описание предохранителей и реле Сузуки Вагон Р (солио) выпускавшихся в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году. Мы так же покажем места расположения блоков, их схемы и фото пример исполнения. Отметим предохранитель прикуривателя.
Актуальные схемы блоков и назначение элементов для Вашего Сузуки Вагон Р и Сузуки Солио будет нанесены на крышку блока.

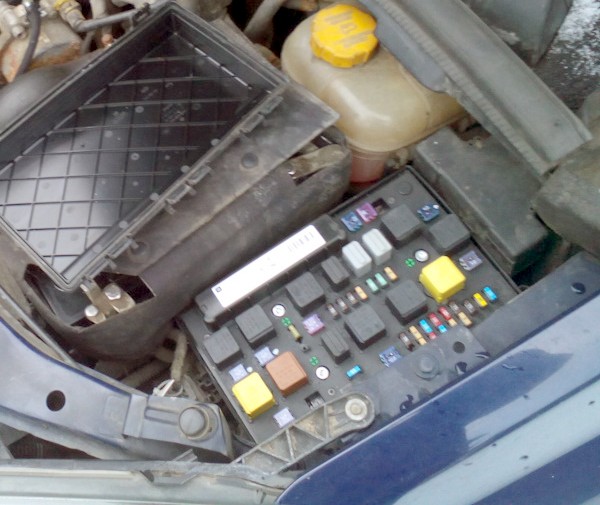

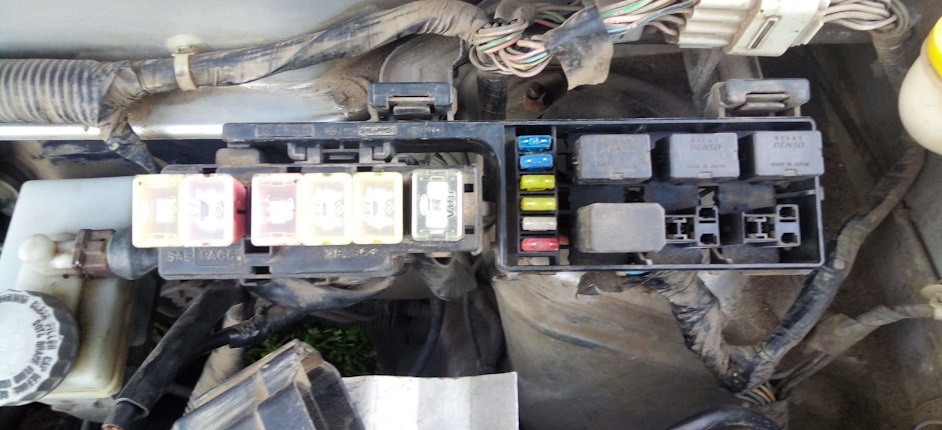

Блок под капотом
Расположен с левой стороны, за аккумуляторной батареей.
Вариант 1

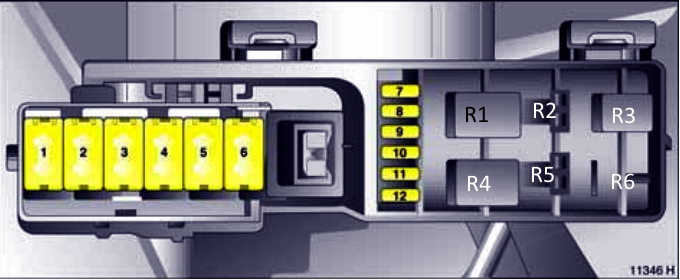

Схема
Назначение предохранителей
| 1 | 60А АБС |
| 2 | 30А Охлаждающий вентилятор |
| 3 | 30А Усилитель руля (EPS) |
| 4 | 60А Стартер |
| 5 | 60А Освещение, двигатель, медиа система |
| 6 | 80А Генератор переменного тока (бензиновый двигатель) |
| 7 | 15А Ближний свет, дальний свет (правый фонарь) |
| 8 | 15А Спидометр, приборы, контрольные индикаторы, ближний и дальний свет (левый фонарь) |
| 9 | 20/30А Вентилятор радиатора, система впрыска топлива: бензиновый двигатель |
| 10 | 15А Противотуманные фонари |
| 11 | 15А Сигнал |
| 12 | Резерв |
Расшифровка реле
- Реле звукового сигнала
- Реле вентилятора радиатора
- Реле топливного насоса
- Реле блока управления двигателем (реле зажигания)
- Резерв
- Реле противотуманных фар
Вариант 2

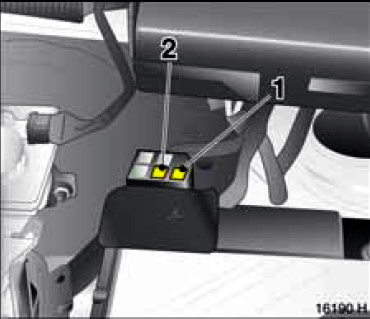

Дополнительный блок
Отдельно может быть расположен небольшой блок над аккумулятором. В нем могут находится предохранители и реле системы предварительного прогрева.
Блок в салоне
Он находится под панелью приборов со стороны водителя, за защитной крышкой.
Вариант 1

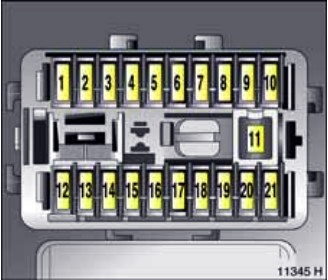

Схема
Описание
| 1 | 10А Противотуманные фары |
| 2 | 15А Сигнал стоп |
| 3 | 15А Электронный иммобилайзер, мультимедиа система, внутреннее освещение |
| 4 | 15А Обогрев заднего стекла |
| 5 | 20А Центральный замок |
| 6 | 10А Аварийный сигнал |
| 7 | 10А Кондиционер |
| 8 | 10А Задний свет |
| 9 | 15А Освещение салона |
| 10 | 15А Центральный замок, приборы, наружные зеркала заднего вида |
| 11 | 30А Стеклоподъемники |
| 12 | 15А Подушки безопасности |
| 13 | 15А Электронное противоугонное устройство, усилитель руля (EPS), приборы, система кондиционирования воздуха |
| 14 | 10А Центральный замок, сигнальные поворотные огни, фонари заднего хода, регулятор положения фар по высоте |
| 15 | 10А Спидометр и прочие приборы |
| 16 | 15А Стеклоочистители, омыватель ветрового стекла |
| 17 | 10А АБС |
| 18 | 15А Электронная система управления двигателем |
| 19 | 15А Прикуриватель |
| 20 | 15А Центральный замок, наружные зеркала заднего вида, мультимедиа система, приборы, контрольные индикаторы, прикуриватель |
| 21 | 25А Обогрев салона, подогрев заднего стекла, кондиционер |
За прикуриватель отвечает предохранитель номер 19 на 15А.
Вариант 2

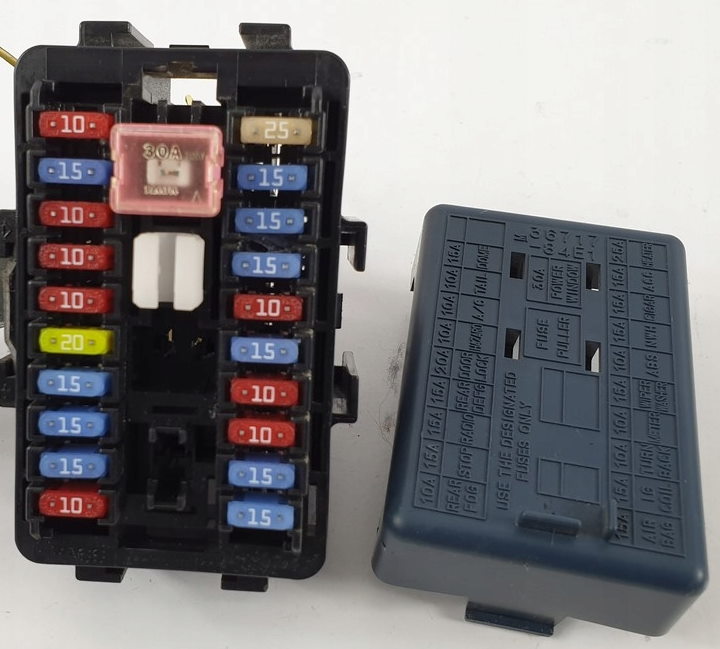

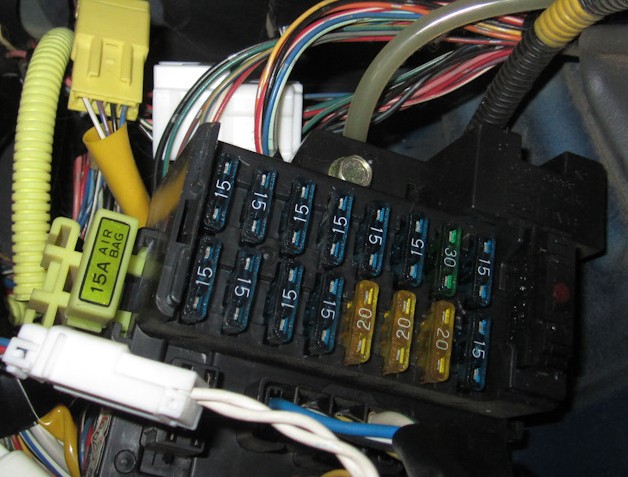

Фото пример

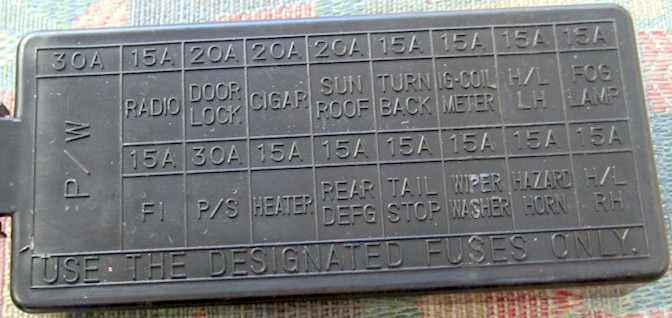

Схема
Перевод назначение на русский
- 15А Air Bag — Подушки безопасности
- 15А Radio — Радио
- 20А Door lock — Центральный замок
- 20А Cigar — Прикуриватель
- 20А Sun roof — Люк
- 15А Turn back — Свет заднего хода
- 15А IG meter — Зажигание
- 15А H/L LH — Свет, левая сторона
- 15А Fog lamp — Противотуманные фары
- 15А FI — Подача топлива
- 30A Power steering — Усилитель рулевого колеса
- 15А Heater — Обогрев
- 15А Rear defg — Обогрев заднего стекла
- 15А Tail stop — стоп сигналы, габариты
- 15А Washer — Омыватель, Очиститель лобового стекла
- 15А Horn — Сигнал
- 15А H/L RH — Свет, правая сторона
Остались вопросы? Задавайте их в комментарии.
