Тойота Королла 150 кузов предохранители и реле
Toyota Corolla Е150 выпускалась в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году и поставлялась по всему миру. За это время модель прошла рестайлинг. В некоторых регионах известна под названием Corolla Axio (Тойота Аксио) и Corolla Altis. В данном материале мы покажем расположение электронных блоков управления, подробно опишем предохранителей и реле Тойота Королла в 150 кузове с местами расположения блоков, их схемами и фото примерами исполнения исполнения. Выделим предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличатся от представленного. Сверяйте описание со своими схемами на защитной крышке блока.
Блоки в салоне
Схема расположения

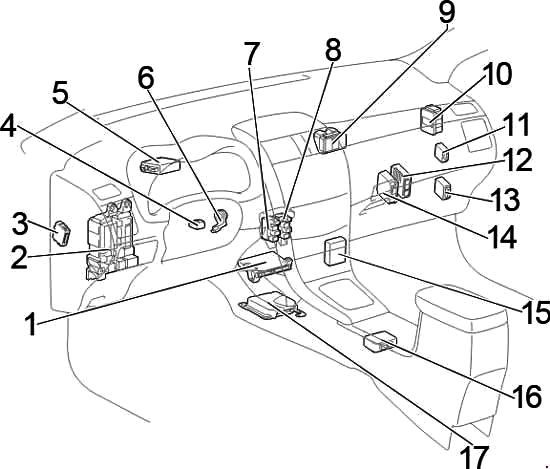

Общая схема расположения блоков в салоне Королла 150
Описание
- Блок управления кондиционером
- Блок предохранителей / Блок управления электрооборудованием кузова
- LHD: Блок управления корректором фар
- Блок управления блокировкой руля
- Блок управления усилителем рулевого управления
- Усилитель транспондера ключа
- Блок реле №1
- Блок реле №2
- Распределительный блок
- Распределительный блок
- Реле стеклоочистителя
- LHD: Блок управления коробкой передач (Multi-mode)
- Блок управления двигателем и коробкой передач
- Блок управления системой старт-стоп
- Блок управления интерфейсом мультимедиа
- LHD: Блок управления блокировкой селектора коробки передач
- Блок управления подушками безопасности
- RHD: Реле указателей поворота
Блок предохранителей
Он находится в салоне под панелью с левой стороны.
Правый руль
Левый руль
Для доступа надо нажать на фиксатор крышки.

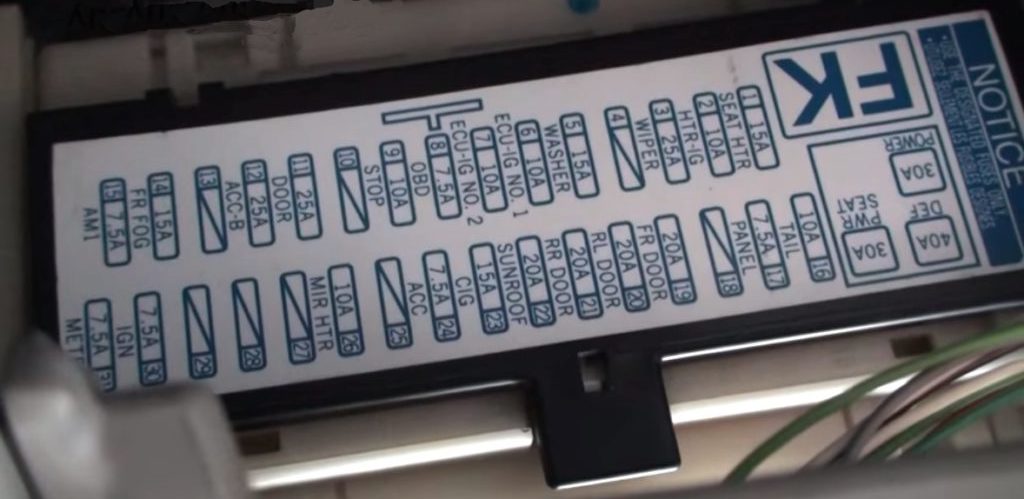

Пример назначения с крышки

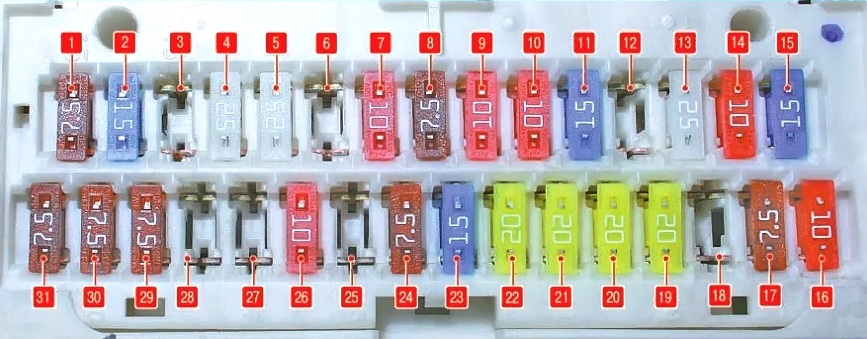

Фото — схема
Описание
| 1 | 7,5А AM1 — Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: «CIG», «ACC» |
| 2 | 15А FR FOG — Передний противотуманный свет |
| 3 | — |
| 4 | 25А ACC-B — Предохранители: «CIG», «ACC» |
| 5 | 25А DOOR — Центральный замок |
| 6 | — |
| 7 | 10А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач |
| 8 | 7,5A OBD — Диагностический разъем |
| 9 | 10A ECU-IG NO.2 — Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке |
| 10 | 10A ECU-IG NO.1 — без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска |
| 11 | 15A WASHER — Омыватель стекла |
| 12 | — |
| 13 | 25A WIPER — Стеклоочиститель, датчик дождя |
| 14 | 10A HTR-IG — Кондиционер, обогрев заднего стекла, вспомогательный отопитель |
| 15 | 15A SEAT HTR — Подогрев сидений |
| 16 | 10A TAIL — Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подсветка панели приборов |
| 17 | 7,5A PANEL — Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова |
| 18 | 10A ECU-IG NO.1 — с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп |
| 19 | 20A FR DOOR — Стекло подъёмники |
| 20 | 20A RL DOOR — Стекло подъёмники |
| 21 | 20A RR DOOR — Стекло подъёмники |
| 22 | 20A SUNROOF — Люк |
| 23 | 15А CIG — Прикуриватель |
| 24 | 7,5A ACC — Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп |
| 25 | |
| 26 | 10A MIR HTR — Обогрев зеркал, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 27 | |
| 28 | |
| 29 | 7,5A RR FOG — Задний противотуманный свет |
| 30 | 7,5A IGN — Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп |
| 31 | 7,5A METER — Комбинация приборов, система старт-стоп |
За прикуриватель отвечает предохранитель номер 23 на 15А обозначенный как CIG.

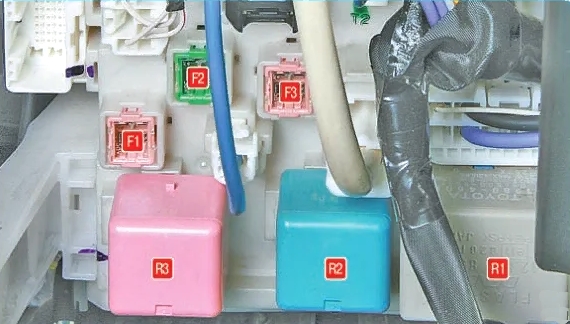

Верхний отдел блока

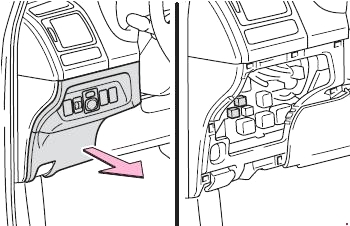

Для доступа к нему надо убрать защиту панели для моделей с левым рулём.

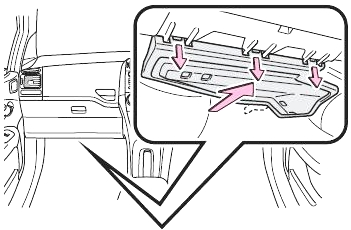

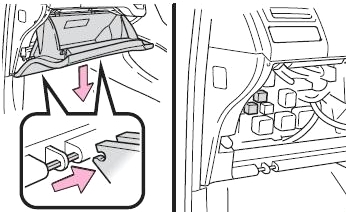

Либо бардачок, для моделей с правым расположением руля.
Схема
Обозначение
| F1 | 30А Блок ЭБУ оборудования кузова / Электрика окон |
| F2 | 30/40А Питание реле-прерыватель указателей поворота / Обогрев заднего стекла, предохранитель: «MIR HTR» |
| F3 | 30А Подогрев сидений |
| R1 | Реле — прерыватель указателей поворота |
| R2 | Реле отопителя |
| R3 | Реле «IG1» — система зажигания |

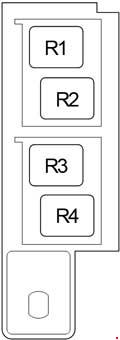

Блок реле №1
Схема
Назначение
| R1 | Стартер (ST) |
| R2 | Задний противотуманный свет (RR FOG) |
| R3 | Вспомогательное реле (ACC) |
| R4 | Вспомогательное реле (ACC CUT) |

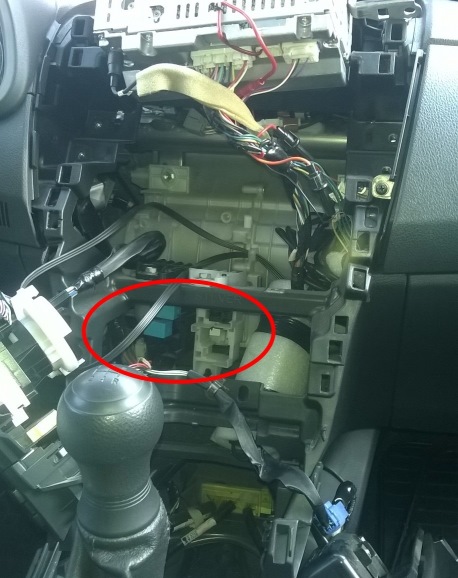

Блок реле №2
Схема
Расшифровка
| R1 | Передний противотуманный свет (FR FOG) |
| R2 | Стартер (ST CUT) |
| R3 | Панель (PANEL) |
| R4 | Резерв |
Блоки под капотом
Схема расположения

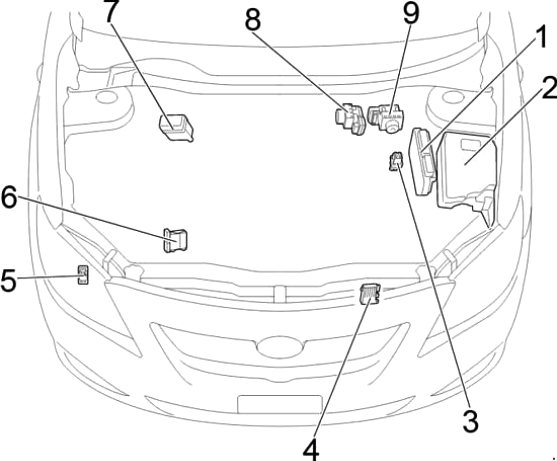

Общая схема расположения блоков под капотом
Описание
- Блок управления двигателем
- Основной блок предохранителей и реле
- Реле свечей накала
- Блок управления вентилятором системы охлаждения
- LHD: Реле очистителей фар
- Блок управления форсунками (EDU)
- Блок реле
- Бензин: Блок управления тормозной системой
- Дизель: Блок управления тормозной системой
Основной блок предохранителей и реле
Устанавливается в левой части под копотного пространства.

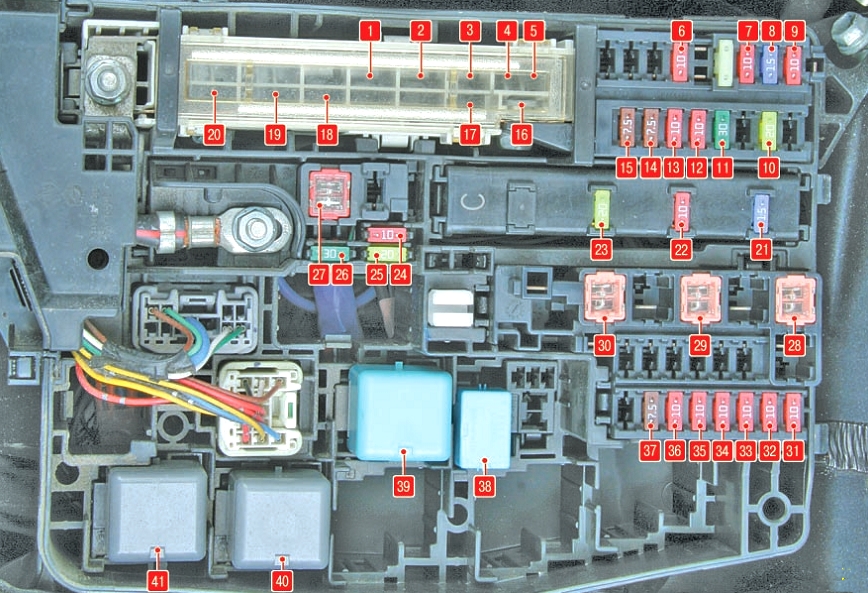

Вариант 1
Схема
Назначение
| F1 | 30А H-LP CLN — Омыватель фар |
| F2 | 45А RDI FAN — Вентилятор системы охлаждения |
| F3 | 30А ABS NO.3 — ABS и VSC |
| F4 | 50А ABS NO.1 — ABS и VSC |
| F5 | 50А HTR — Кондиционер |
| F6 | 10А ECU-B2 — Роботизированная коробка передач, кондиционер, система Smart Entry |
| F7 | 10А ECU-B — Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников |
| F8 | 15А RAD NO.1 — Аудиосистема |
| F9 | 10А DOME — Освещение салона, освещение багажника, система Smart Entry |
| F10 | 20А STRG LOCK — Система блокировки рулевого управления |
| F11 | 30А AM2 — Система пуска двигателя, система Smart Entry, система впрыска |
| F12 | 10А ETCS — Система управления дроссельной заслонкой |
| F13 | 10А TURN-HAZ — Указатели поворота и аварийная сигнализация |
| F14 | 7,5А ALT-S — Система зарядки АКБ |
| F15 | 7,5А AM2 NO.2 — Блок управления электро оборудованием |
| F16 | 50А H-LP MAIN — Головные фары |
| F17 | 50А P/I — Система впрыска топлива |
| F18 | 80А GLOW — Система предпускового подогрева двигателя (для дизелей) |
| F19 | 60А EPS — Электро усилитель рулевого управления |
| F20 | 120А ALT — Система зарядки АКБ |
| F21 | 15А IG2 — Система впрыска топлива, система Smart Entry |
| F22 | 10А HORN — Звуковой сигнал |
| F23 | 20А EFI MAIN — Система впрыска топлива |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Резерв |
| F27 | 50А AMT — Роботизированная коробка передач |
| F28 | 30А HTR SUB NO.3 — Кондиционер |
| F29 | 30А HTR SUB NO.2 — Кондиционер |
| F30 | 30А HTR SUB NO.1 — Кондиционер |
| F31 | 10А H-LP LH LO — Правая фара (ближний свет) |
| F32 | 10А H-LP RH LO — Левая фара (ближний свет) |
| F33 | 10А H-LP LH HI — Правая фара (дальний свет) |
| F34 | 10А H-LP RH HI — Левая фара (дальний свет) |
| F35 | 10А EFI NO.1 — Система впрыска |
| F36 | 10А EFI NO.2 — Система впрыска |
| F37 | 7,5А IG2 NO.2 — Система пуска, система Smart Entry |
| 38 | FR DEICER — Реле вентилятора система охлаждения |
| 39 | IGT/INJ — Реле переключателя света фар |
| 40 | AMT — Реле роботизированной коробки передач |
| 41 | H-LP — Реле фар |

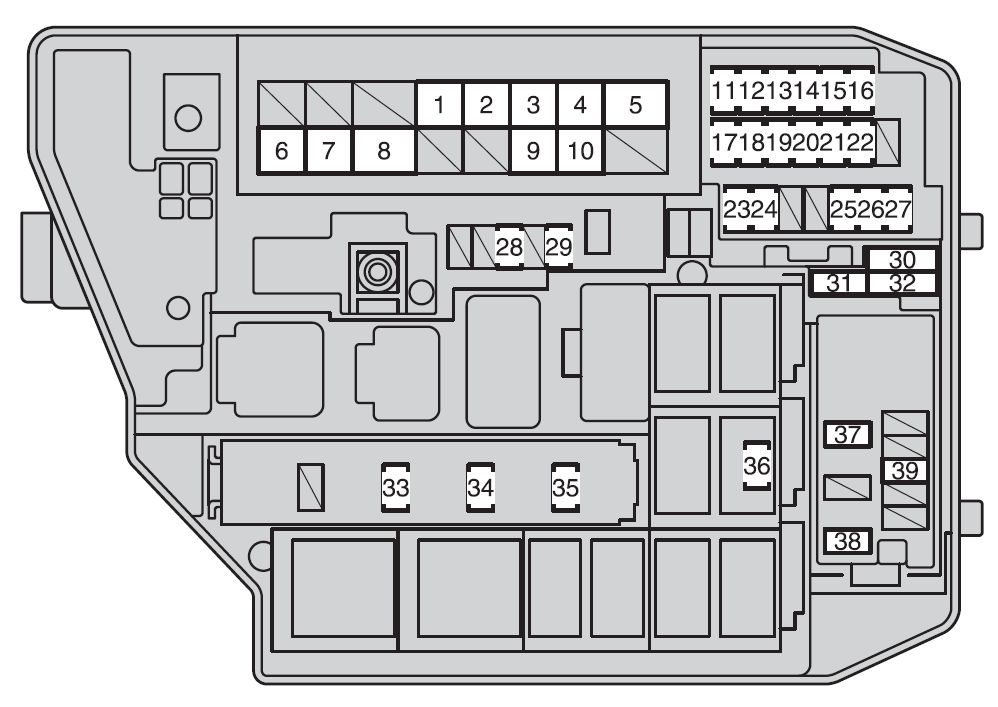

Вариант 2

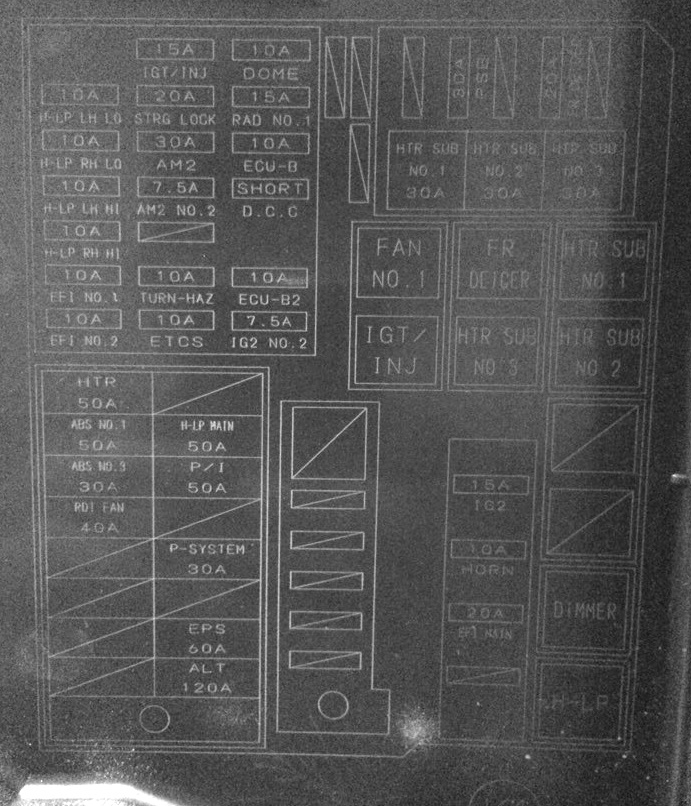

Пример схемы с крышки блока
Схема
Обозначение
| 1 | 30A CDS FAN — Электрический вентилятор (ы) охлаждения |
| 2 | 40A RDI FAN — Электрический вентилятор (ы) охлаждения |
| 3 | 30A ABS NO. 3 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 4 | 50A ABS NO. 1 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 5 | 50A HTR — Система кондиционирования воздуха |
| 6 | 120А ALT — Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, АБС НЕТ. 3, HTR, ПОД НОМЕР HTR. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, дворник, шайба, ECU-IG NO. 1, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, ACC-B, FR FOG, DEF, MIR HTR, ЗАДНЯЯ ЧАСТЬ, ПАНЕЛЬ |
| 7 | 60А EPS — Электро усилитель руля |
| 8 | 80А GLOW — Свечи |
| 9 | 50А P/I — EFI MAIN, HORN, IG2 |
| 10 | 50А H-LP MAIN — Фары |
| 11 | 10А EFI NO. 2 — Система контроля выбросов |
| 12 | 10А EFI NO. 1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 13 | 10А H-LP RH HI — Правая фара (дальний свет) |
| 14 | 10А H-LP LH HI — Левая фара (дальний свет) |
| 15 | 10А H-LP RH LO — Правая фара (ближний свет) |
| 16 | 10А H-LP LH LO — Левая фара (ближний свет) |
| 17 | 10А ETCS — Электронная система управления дроссельной заслонкой |
| 18 | 10А TURN-HAZ — Указатели поворота, аварийные мигалки |
| 19 | 7,5А ALT-S — Система зарядки |
| 20 | 7,5А AM2 NO. 2 — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска |
| 21 | 30А AM2 — Система запуска |
| 22 | 20А STRG LOCK — Система блокировки рулевого управления |
| 23 | 7,5А IG2 NO.2 — Система запуска |
| 24 | 10А ECU-B2 — Система кондиционирования воздуха |
| 25 | 10А ECU-B — Главный ЭБУ корпуса, датчик и измерители |
| 26 | 15А RAD NO. 1 — Аудио система |
| 27 | 10А DOME — Освещение багажника, система смарт-ключей |
| 28 | 30А AMP — Аудио система |
| 29 | 10А MAYDAY |
| 30 | 10А SPARE — Запасной предохранитель |
| 31 | 30А SPARE — Запасной предохранитель |
| 32 | 20А SPARE — Запасной предохранитель |
| 33 | 20А EFI MAIN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2 |
| 34 | 10А HORN -Сигнал |
| 35 | 15А IG2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, IGN, METER |
| 36 | 7,5А ST — Стартер |
| 37 | 30А HTR SUB NO. 1 — Нагреватель PTC |
| 38 | 30А HTR SUB NO. 3 — Нагреватель PTC |
| 39 | 15А PWR OUTLET/ INVERTER or PWR OUTLET — Розетка, прикуриватель |

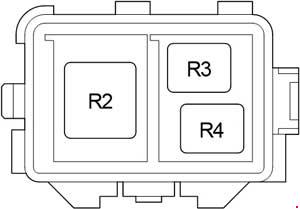

Дополнительный блок реле
Схема
Расшифровка
| R2 | Вспомогательный отопитель (HTR SUB NO.1) |
| R3 | Вспомогательный отопитель (HTR SUB NO.3) |
| R4 | Вспомогательный отопитель (HTR SUB NO.2) |
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
На этом всё. Если остались вопросы или знаете что добавить — пишите в комментарии…
