Тойота Королла 180 170 160 кузов предохранители и реле
Toyota Corolla E180 представляет 11 поколение модельного ряда Королла и производилась в 2012, 2013, 2014, 2015, 2016, 2017 и 2018 году. За это время она получила обновление. В данной статье мы покажем описание предохранителей и реле Тойота Королла 180 170 160 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Назначение элементов в блоках может отличатся от представленного. Сверяйте информацию со своими схемами на крышке блока.
Блоки в салоне

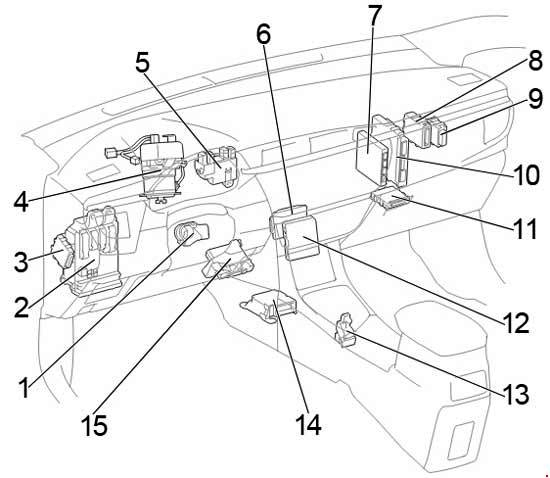

Схема расположения блоков
Левый руль

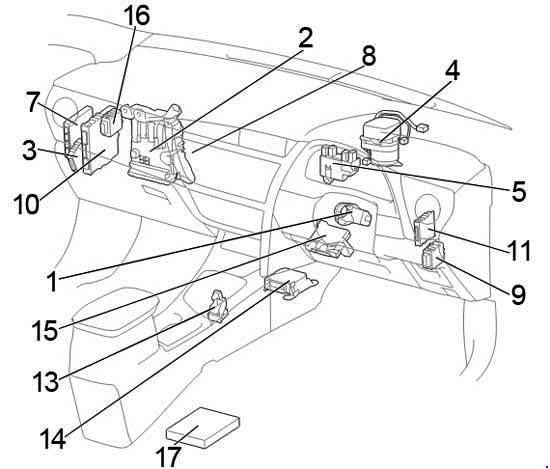

Правый руль
Описание
- Актуатор блокировки руля
- Блок предохранителей / Блок управления электрооборудованием кузова
- Блок управления активным освещением
- Блок управления усилителем рулевого управления
- Блок реле
- LHD: Блок управления круиз-контролем
- Блок управления коробкой передач
- Блок сетевого шлюза
- Реле стеклоочистителя
- Блок управления системой старт-стоп
- Блок управления парктроником
- LHD (Corolla): Трансивер телефона
- Блок управления блокировкой селектора коробки передач
- Блок управления подушками безопасности
- Усилитель кондиционера
- RHD: Реле двойной блокировки дверей
- Хэтчбек, Универсал: Аудио усилитель
Блок предохранителей

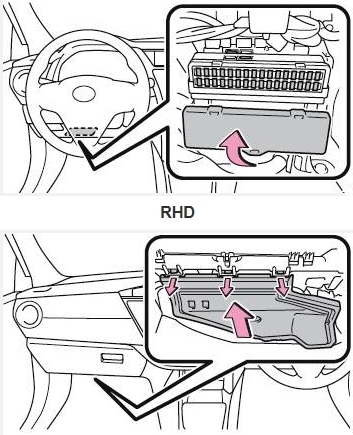

Он находится под панелью приборов с левой стороны.

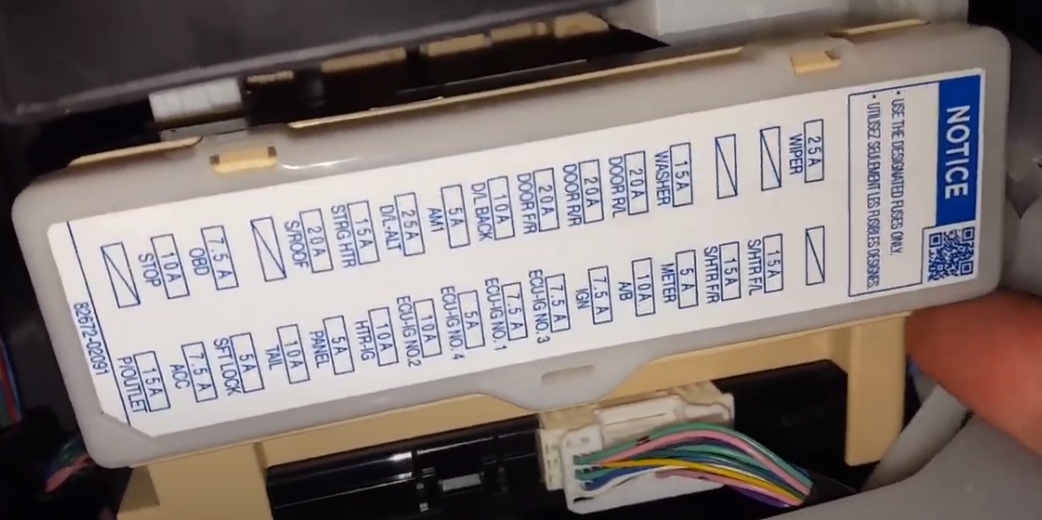

Схема с крышки блока

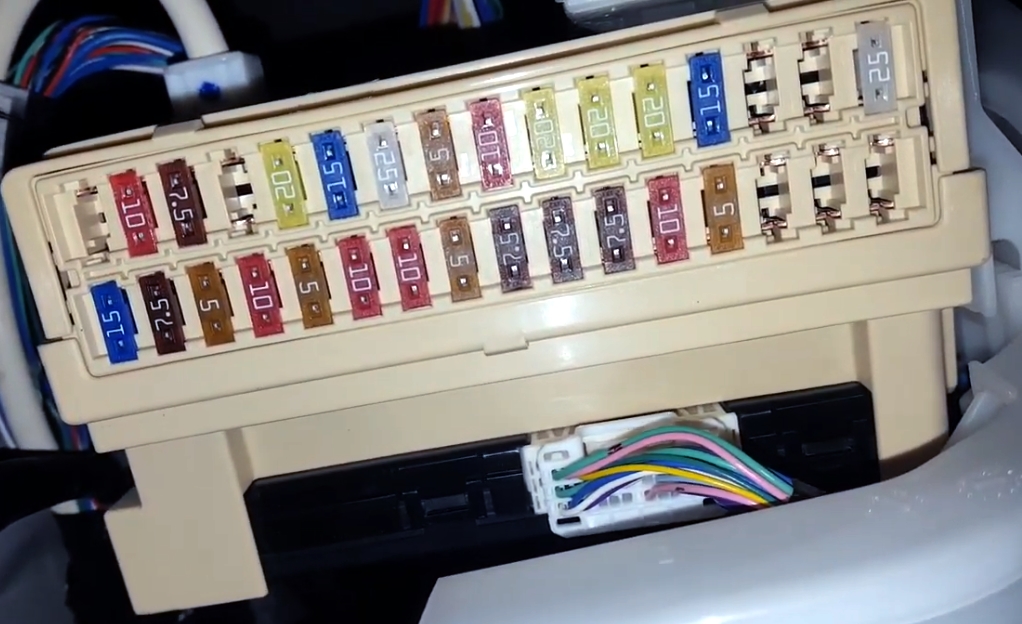

Фото пример

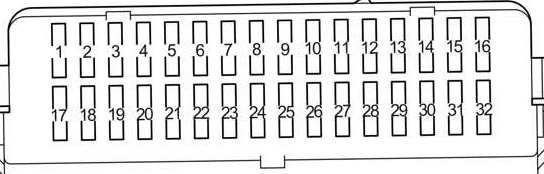

Схема
Описание
| 1 | 15А P/OUTLET — Розетка |
| 2 | 7,5А OBD — Диагностический разъем |
| 3 | 7,5А STOP — Лампы стоп-сигнала, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач |
| 4 | 7,5А FOG RR — Задний противотуманный свет, комбинация приборов |
| 5 | 20А D/L NO.3 — Центральный замок |
| 6 | 20А S/ROOF — Люк |
| 7 | 7,5А FOG FR — Передний противотуманный свет, комбинация приборов |
| 8 | 5А AM1 — Предохранители: «IG1 RLY», «ACC RLY» |
| 9 | 10А D/L NO. 2 — Разблокировка багажника |
| 10 | 20А DOOR NO. 2 — Стекло подъемники |
| 11 | 20А DOOR R/R — Стекло подъемники |
| 12 | 20А DOOR R/L — Стекло подъемники |
| 13 | 15А WASHER — Омыватель стекла |
| 14 | 25А WIPER NO.2 — Стеклоочиститель и омыватель, система зарядки |
| 15 | 15А WIPER RR — Задний стеклоочиститель |
| 16 | 25А WIPER NO. 1 — Стеклоочиститель |
| 17 | 15А CIG — Прикуриватель |
| 18 | 7,5А ACC — Зеркала с электроприводом, блок управления электрооборудованием кузова, часы, аудио система |
| 19 | 5А SFT LOCK-ACC — Блокировка селектора коробки передач |
| 20 | 10А TAIL — Габаритный свет, освещение номерного знака, передний противотуманный свет |
| 21 | 7,5А PANEL — Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, блок управления электрооборудованием кузова |
| 22 | 5А WIPER-S — Система зарядки |
| 23 | 7,5А ECU-IG NO.1 — Вентилятор системы охлаждения, AFS, система зарядки, ABS, VSC |
| 24 | 7,5А ECU-IG NO.2 — Габаритный свет, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, AFS |
| 25 | 7,А ECU-IG NO.3 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, внутреннее зеркало с автоматическим затемнением, люк, блокировка селектора коробки передач, очистители фар, AFS |
| 26 | 7,5А HTR-IG — Кондиционер, обогрев заднего стекла |
| 27 | 7,5А ECU-IG NO.4 — Блок управления электрооборудованием кузова, индикатор ремня безопасности переднего пассажира, зеркала с электроприводом |
| 28 | 5А ECU-IG NO.5 — Электроусилитель рулевого управления |
| 29 | 7,5А IGN — Интеллектуальная система входа и запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, блокировка руля |
| 30 | 15А S/HTR — Подогрев сидений |
| 31 | 5А METER — Комбинация приборов |
| 32 | 7,5А A/BAG — подушки безопасности |
За работу прикуривателя отвечают предохранители по номерами 1 и 17.
С верхней части блока могут устанавливаться дополнительные предохранители.
Схема
Назначение
- 30А P/SEAT — Подогрев сидений
- —
- —
- 30А DOOR NO.1 — Стекло подъёмники

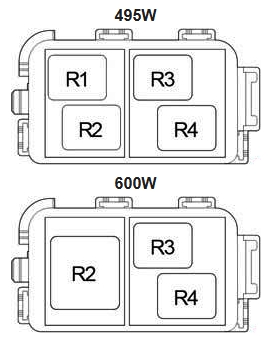

Блок реле

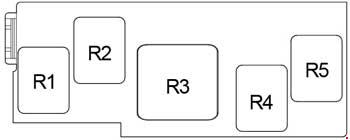

Схема
Обозначение
- R1 — Передний противотуманный свет (FR FOG)
- R2 — Противоугонная система (S-HORN)
- R3 —
- R4 — Розетка (PWR OUTLET)
- R5 — Освещение салона (DOME CUT)
Блоки под капотом

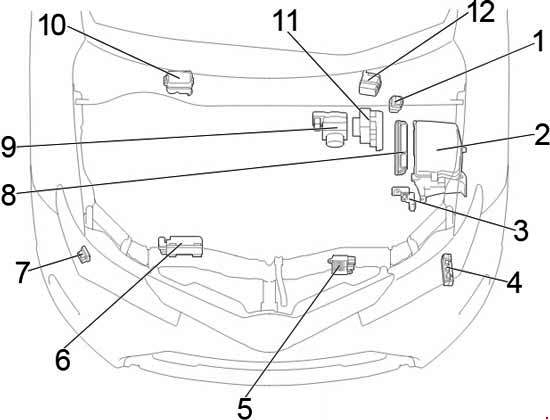

Схема расположения блоков
Расшифровка
- Реле свечей накала
- Блок предохранителей и реле
- Блок управления генератором
- Блок управления свечей накала
- Блок управления вентилятора системы охлаждения
- Блок управления форсунками
- Реле очистителей фар
- Блок управления двигателем
- Блок управления системой тормозов (MMT)
- Блок реле (LHD)
- Блок управления системой тормозов
- Блок реле (RHD)

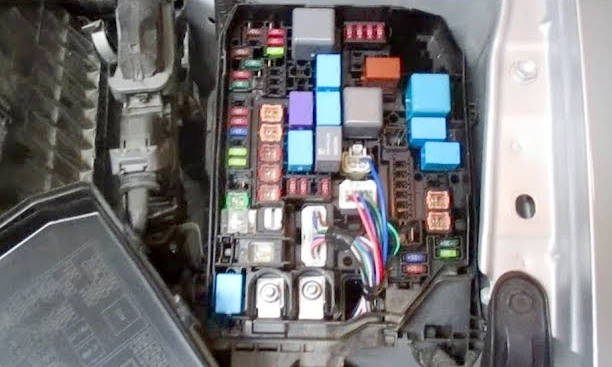

Блок предохранителей и реле
Вариант 1

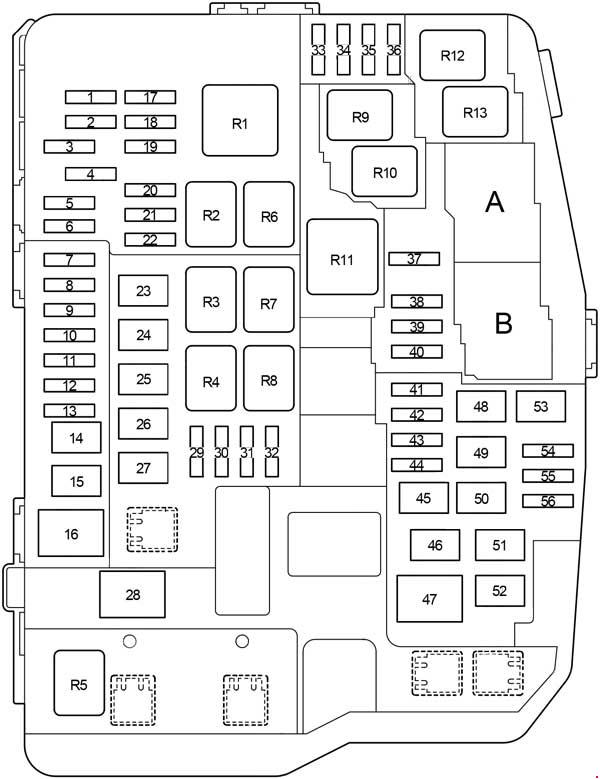

Схема
Описание
| 1 | 10А ECU-B NO.2 — Кондиционер, стекло подъемники, интеллектуальная система входа и запуска, зеркала, комбинация приборов |
| 2 | 5А ECU-B NO.3 — Электро усилитель рулевого управления |
| 3 | 7,5А AM2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система запуска, предохранитель: «IG2» |
| 4 | 30А D/C CUT — Предохранители: «DOME», «ECU-B NO.1», «RADIO» |
| 5 | 10А HORN — Звуковой сигнал |
| 6 | 20/25/30А EFI-MAIN — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: «EFI NO.1», «EFI NO.2», топливный насос |
| 7 | 5А ICS/ALT-S — Система зарядки |
| 8 | 10А ETCS — 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR- FTS: Дроссельная заслонка |
| 20А EDU — 1AD-FTV: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива | |
| 9 | 10А TURN & HAZ — Except 8NR-FTS: Комбинация приборов, указатели поворота |
| 30А ST — 8NR-FTS: Система запуска | |
| 10 | 15А IG2 — Комбинация приборов, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, подушки безопасности |
| 11 | 20А EFI-MAIN NO.2 — 1AD-FTV: Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 15А INJ/EFI-B — Бензин: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива | |
| 10А ECU-B NO.4 — 1ND-TV, (Седан (1AD-FTV): Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива | |
| 20А ECU-B NO.4 — 8NR-FTS: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива | |
| 7,5А DCM/ MAYDAY — 1NR-FE (с Апреля 2016): Телематическая система | |
| 12 | 30А EFI-MAIN NO.2 — Кроме 8NR-FTS: Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 7,5А DCM/ MAYDAY — Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE): Телематическая система | |
| 10А EFI-MAIN NO.2 — Седан (1ND-TV): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 13 | 30А ST — Кроме 8NR-FTS: Система запуска |
| 10А TURN & HAZ — 8NR-FTS: Комбинация приборов, указатели поворота | |
| 14 | 30/40А H-LP MAIN — «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» — Фары |
| 15 | 30А VLVMATIC — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 16 | 80А EPS — Электро усилитель рулевого управления |
| 17 | 10А ECU-B NO.1 — Система беспроводного управления, блок управления электрооборудованием кузова, VSC, интеллектуальная система входа и запуска, часы |
| 18 | 7,5А DOME — Освещение салона, подсветка индивидуального зеркала, освещение багажного отсека, блок управления электрооборудованием кузова |
| 19 | 20А RADIO — Аудио система |
| 20 | 10А DRL — Дневные ходовые огни |
| 21 | 15А STRG HTR — Подогрев руля |
| 22 | 30А ABS NO.2 — АБС, VSC |
| 23 | 40А RDI — Вентилятор системы охлаждения |
| 24 | — |
| 25 | 30/50А DEF — Обогрев заднего стекла, обогрев зеркал |
| 26 | 50А ABS NO.1 — АБС, VSC |
| 27 | 50А HTR — Кондиционер |
| 28 | 120/140А ALT — Система зарядки |
| 29 | 10А EFI NO.2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 30 | 10/15А EFI NO.1 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 31 | 10/20А EFI-NO.3 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 32 | 10А MIR-HTR — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, обогрев зеркал |
| 33 | 10/15А H-LP RH-LO — Ближний правый свет |
| 34 | 10/15А H-LP LH-LO — Ближний левый свет |
| 35 | 7,5/10А H-LP RH-HI — Дальний правый свет |
| 36 | 7,5/10А H-LP LH-HI — Дальний левый свет, комбинация приборов |
| 37 | 15/20А EFI NO.4 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 38 | — |
| 39 | — |
| 40 | — |
| 41 | 15А AMP — Аудио система |
| 42 | — |
| 43 | 20А EFI-MAIN NO.2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 44 | 20А STRG LOCK — Блокировка руля |
| 45 | 50А AMT — Блок управления коробкой передач |
| 46 | 40А BBC — Система старт-стоп |
| 50А AMT — Блок управления коробкой передач | |
| 47 | 80А GLOW — Система предварительного подогрева, свечи |
| 48 | 30А PTC HTR NO.2 — Вспомогательный отопитель |
| 49 | 30А PTC HTR NO.1 — Вспомогательный отопитель |
| 50 | 30А H-LP CLN — Очистители фар |
| 51 | 30А ABS NO.1 — АБС, VSC |
| 52 | 30А CDS FAN — Вентилятор системы охлаждения |
| 53 | 30А PTC HTR NO.3 — Вспомогательный отопитель |
| 54 | — |
| 55 | 10А S-HORN — Противоугонная система |
| 56 | 25А STV HTR — Вспомогательный отопитель |
| 20А DEICER — (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обогрев зоны покоя щеток | |
| А | |
| 57 | 10А EFI NO.5 — 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 58 | — |
| B | |
| 57 | 15А EFI NO.6 — 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 58 | 15А EFI NO.7 — 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
Реле
| R1 | Электро усилитель рулевого управления (EPS) |
| R2 | Форсунки (INJ) |
| Седан (1ND-TV (с Апреля 2016): Блок управления двигателем (EFI-MAIN NO.2) | |
| R3 | Стартер (ST NO.1) |
| R4 | Дневные ходовые огни (DRL) |
| R5 | Звуковой сигнал (HORN) |
| R6 | Вентилятор системы охлаждения (FAN NO.1) |
| R7 | Блок управления двигателем (EFI-MAIN) |
| R8 | Зажигание (IG2) |
| R9 | Диммер (DIMMER) |
| R10 | Хэтчбек, Универсал: Лампы стоп-сигнала (STOP LP) |
| R11 | Фары (H-LP) |
| R12 | 1NR-FE, 1ZR-FAE, 1ZR- FE, 2ZR-FE: Топливный насос (C/OPN) |
| 1AD-FTV: Блок управления двигателем (EDU) | |
| 1ND-TV, 8NR-FTS: Блок управления двигателем (EFI MAIN NO.2) | |
| R13 | Хэтчбек, Универсал (1AD-FTV): Блок управления двигателем (EFI MAIN NO.2) |
| 1ND-TV): (TSS-C HTR) | |
| Седан (до Ноября 2016): Лампы стоп-сигнала (STOP LP) | |
| Седан (с Ноября 2016): (TSS-C HTR) | |
| А | |
| R14 | Седан: Обогрев заднего стекла (DEF) |
| R15 | 1ND-TV): (TSS-C HTR) |
| R16 | 1ND-TV): Обогрев заднего стекла (DEF) |
| R17 | 1ND-TV (с Мая 2015)): Обогрев заднего стекла (DEF) |
| B | |
| R14 | Коробка передач (AMT) |
| 8NR- FTS): Вентилятор системы охлаждения (FAN MAIN) | |
| R15 | 1AD-FTV): Вентилятор системы охлаждения (FAN NO.2) |
| Седан: — | |
| R16 | 1AD-FTV): Вентилятор системы охлаждения (FAN NO.3) |
| Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обогрев зоны покоя щеток (DEICER) | |
| R17 | 1ND-TV (с Мая 2015)): — |

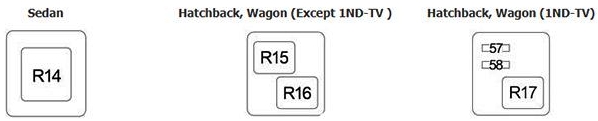

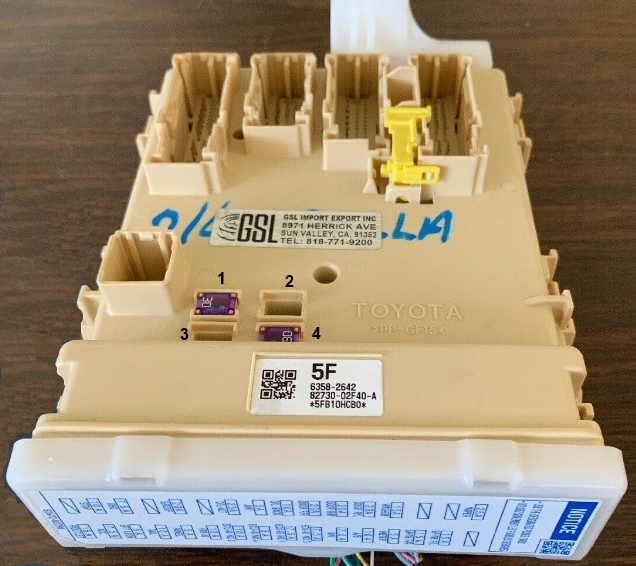

Дополнительные элементы

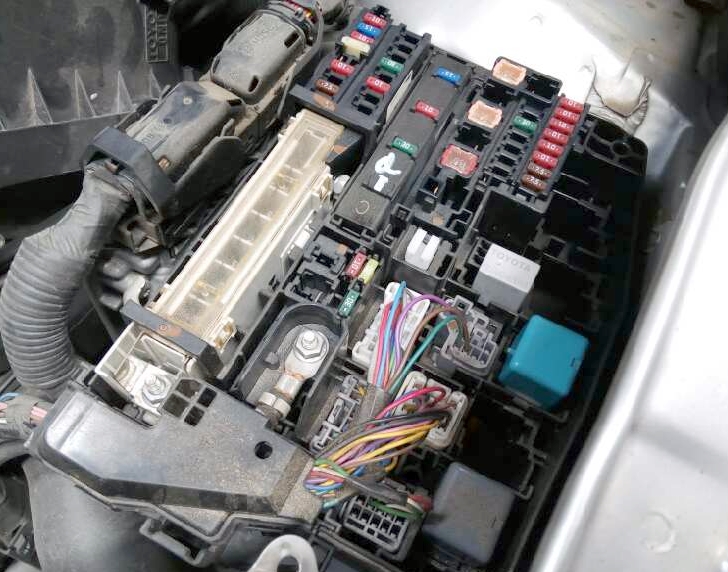

Вариант 2
Схема
Отдел А
Обозначение
| 1 | 7,5А DOME — Освещение багажного отсека, подсветка индивидуального зеркала, освещение в дверях, освещение салона, персональное освещение, освещение пространства для ног |
| 2 | 20А RAD NO.1 — Аудио система, навигация, система помощи при парковке |
| 3 | 10А ECU-B — Комбинация приборов, дополнительная батарея, датчик положения руля, двойная блокировка, система беспроводного управления, интеллектуальная система входа и запуска |
| 4 | D.C.C |
| 5 | 10А ECU-B2 — Интеллектуальная система входа и запуска, кондиционер, стекло подъемники, блок сетевого шлюза |
| 6 | 7,5А EFI MAIN NO.2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | 20А STRG LOCK — Блокировка руля |
| 11 | — |
| 12 | 30А ST — Система запуска |
| 13 | 5А ICS/ALT-S — Система зарядки |
| 14 | 10А TURN-HAZ — Указатели поворота, аварийная сигнализация |
| 15 | 5А ECU-B NO.3 — Электро усилитель рулевого управления |
| 16 | 7,5А AM2 NO.2 — Система запуска |
| 17 | — |
| 18 | 50А ABS NO.1 — АБС, VSC |
| 19 | 30А CDS FAN — Вентилятор системы охлаждения |
| 20 | 40А RDI FAN — Вентилятор системы охлаждения |
| 21 | 30А H-LP CLN — Очистители фарs |
| 22 | 120А TO IP J/B — Предохранители: «ECU-IG NO.2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO.1», «ECU-IG NO.3», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «DEF», «TAIL», «SUNROOF», «DRL» |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | 50А P/I — Предохранители: «HORN», «IG2», «FUEL PMP» |
| 27 | — |
| 28 | 50А FUEL HTR — Подогрев топлива |
| 29 | 50А EFI MAIN — Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 30 | 80А EPS — Электро усилитель рулевого управления |
| 31 | 80А GLOW — Система предварительного подогрева, Свечи |
| 32 | — |
| 33 | 15А IG2 — Предохранители: «IGN», «METER» |
| 34 | 15А HORN — Звуковой сигнал, противоугонная система |
| 35 | 30А FUEL PUMP- Топливный насос |
| 36 | — |
| 37 | 30А H-LP MAIN — Предохранители: «H-LP LH LO», «H-LP RH LO», «H-LP LH HI», «H-LP RH HI» |
| 38 | 40А BBC — Система старт-стоп |
| 39 | 30А HTR SUB NO.3 — Вспомогательный отопитель |
| 40 | — |
| 41 | 30А HTR SUB NO.2 — Вспомогательный отопитель |
| 42 | 50А HTR — Кондиционер, отопитель |
| 43 | 50А HTR SUB NO.1 — Вспомогательный отопитель |
| 44 | 30А DEF — Обогрев заднего стекла, обогрев зеркал |
| 45 | 25А STV HTR — Вспомогательный отопитель |
| 46 | 30А ABS NO.2 — АБС, VSC |
| 47 | — |
| 48 | — |
| 49 | 10А DRL — Дневные ходовые огни |
| 50 | — |
| 51 | 10А H-LP LH LO — Ближний левый свет |
| 52 | 10А H-LP RH LO — Ближний правый свет |
| 53 | 7,5А H-LP LH HI — Дальний левый свет |
| 5А RDI EFI — Вентилятор системы охлаждения | |
| 54 | 7,5А H-LP RH HI — Дальний правый свет |
| 5А CDS EFI — Вентилятор системы охлаждения | |
| 55 | 7,5А EFI NO.1 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система старт-стоп |
| 56 | 15А EFI NO.2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 57 | 10А MIR HTR — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, обогрев зеркал |
| 58 | 20А EFI NO.4 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 59 | 5А CDS EFI — Вентилятор системы охлаждения |
| 60 | 5А RDI EFI — Вентилятор системы охлаждения |
| R1 | Вентилятор системы охлаждения (FAN NO.2) |
| R2 | Вентилятор системы охлаждения (FAN NO.3) |
| R3 | Электро усилитель рулевого управления (EPS) |
| R4 | Лампы стоп-сигнала (STOP LP) |
| R5 | Стартер (ST NO.1) |
| R6 | Обогрев заднего стекла (DEF) |
| R7 | Блок управления двигателем (EFI MAIN) |
| R8 | Фары (H-LP) |
| R9 | Диммер |
| R10 | До Ноября 2016: Дневные ходовые огни (DRL) |
| С Ноября 2016: Вентилятор системы охлаждения (FAN NO.1) | |
| R11 | До Ноября 2016: Вентилятор системы охлаждения (FAN NO.1) |
| С Ноября 2016: Подогрев топлива (FUEL HTR) |
Блок реле
Схема
Назначение
- R1 —
- R2 — Вспомогательный отопитель (HTR SUB NO.1)
- R3 — Вспомогательный отопитель (HTR SUB NO.2)
- R4 — Вспомогательный отопитель (HTR SUB NO.3)
Если есть что добавить или знаете как сделать материал лучше, пишите в комментарии.
