Тойота Матрикс (Понтиак Вайб) предохранители и реле
Toyota Matrix 1 поколения производилась в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году с обозначением кузова E130. В некоторых странах выпускалась как Toyota Vibe и Toyota Voltz. В странах Америки как Pontiac Vibe. В нашем материале вы найдёте описание предохранителей и реле Понтиак Вайб (Тойота Матрикс) 1 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков и расположение элементов может отличатся от показанного. Сверяйте назначение со своими схемами на крышке блоков.
Блок в салоне

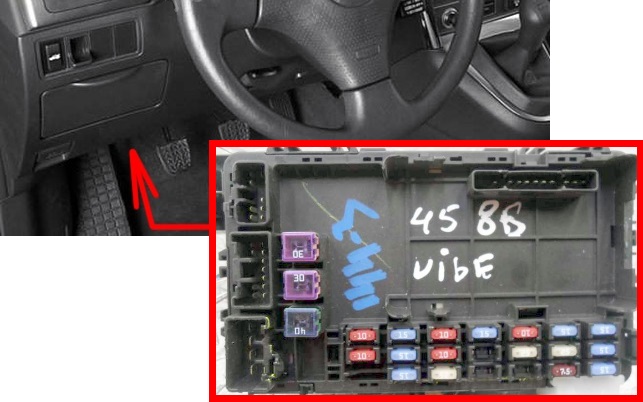

Основной блок предохранителей и реле находится под панелью приборов.

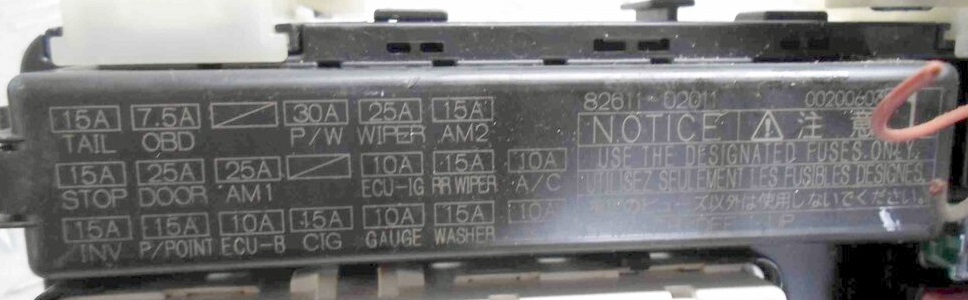

Пример схемы с крышки блока

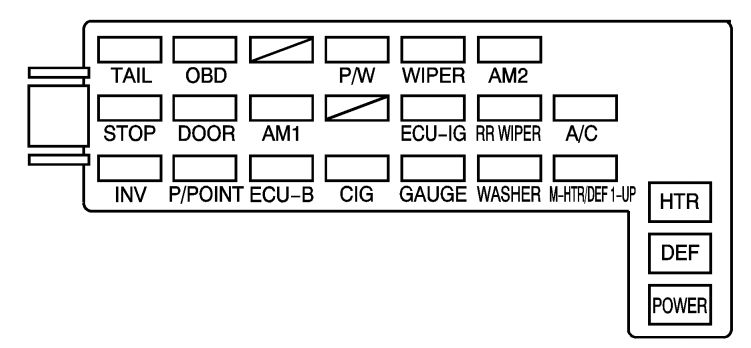

Схема
Описание
| TAIL | Передние габаритные огни, задние фонари, лампы номерного знака, подсветка приборной панели, система управления двигателем |
| OBD | Бортовая система диагностики |
| Empty | Не используется |
| P/W | Электрические стеклоподъемники |
| WIPER | Дворники |
| AM2 | Система зарядки, система подушек безопасности, система стартера, управление двигателем |
| STOP | Стоп-сигналы, CHMSL, система управления двигателем, антиблокировочная система тормозов, круиз-контроль |
| DOOR | Дверные замки с электроприводом, Замок для подъемного стекла |
| AM1 | Прикуриватель, Датчик, ECU-IG, Стеклоочиститель, Задний дворник, Предохранители омывателя |
| Empty | Не используется |
| ECU-IG | Круиз-контроль, антиблокировочная система тормозов, противоугонная система, автоматическая коробка передач, электрический вентилятор системы охлаждения |
| RR WIPER | Стеклоочиститель заднего стекла, Обогрев заднего стекла |
| A/C | Кондиционирование воздуха |
| INV | Розетки |
| P/POINT | Розетки |
| ECU-B | Дневные ходовые огни |
| CIG | Прикуриватель, Зеркала заднего вида с электроприводом, Розетки, Аудиосистема, Система управления автоматической коробкой передач |
| GAUGE | Приборы и приборы, Фонарь заднего хода, Система зарядки, Электрические дверные замки, Электрические стеклоподъемники, Люк на крыше, Кондиционер, Круиз-контроль |
| WASHER | Омыватели лобового стекла |
| M-HTR/DEF 1–UP | Система управления двигателем |
| HTR | Кондиционер |
| DEF | Обогрев заднего стекла, предохранитель M-HTR / DEF 1 – UP |
| POWER | Электрические окна, электрическая лунная крыша |
За прикуриватель отвечает предохранитель обозначенный как CIG на 15А.

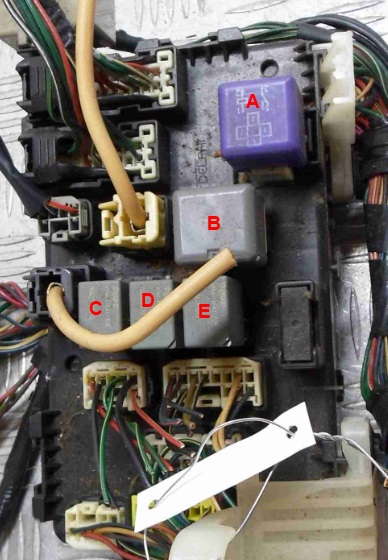

С обратной стороны блока крепятся некоторые реле.
Схема
Назначение
- А — Реле стартера
- B — Реле обогрева заднего стекла
- С — Реле топливного нассоса
- D — Реле стеклоподъёмников
- E — Реле IG1
Отдельные предохранители и реле могут крепится вне данного блока, например около него или за бардачком.

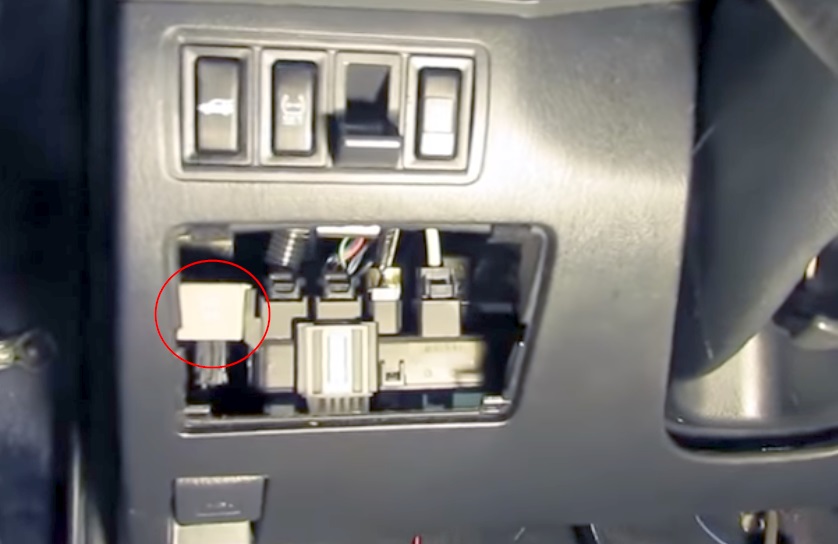

Реле указателей поворотов
Блок под капотом

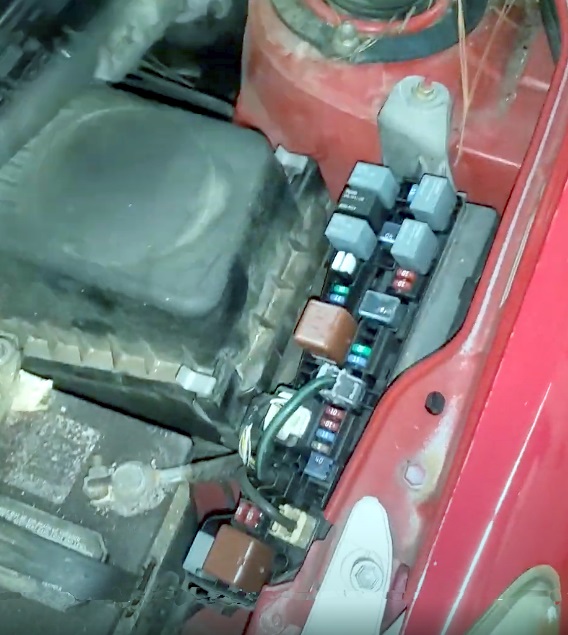

Под капотом основной блок предохранителей и реле находится с левой стороны рядом с аккумулятором.

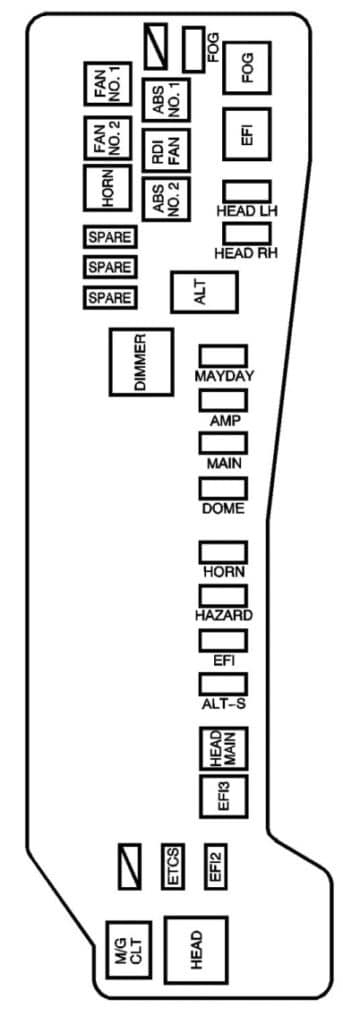

Схема
Обозначение
Предохранители
| SPARE | Запасной предохранитель |
| ETCS | Электронная система управления дроссельной заслонкой |
| ABS NO. 2 | Анти блокировочная тормозная система (без системы контроля устойчивости) |
| RDI FAN | Электрический вентилятор охлаждения |
| ABS NO. 1 | Анти блокировочная тормозная система (с системой контроля устойчивости) |
| FOG | Передние противотуманные фары |
| EFI2 | Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива, Система контроля выбросов |
| EFI3 | Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива, Система контроля выбросов |
| HEAD MAIN | Правая фара, Предохранители левой фары |
| ALT-S | Система зарядки |
| EFI | Электронная система впрыска топлива |
| HAZARD | Лампы указателя поворота, Аварийный указатель поворота |
| HORN | Сигнал |
| DOME | Внутреннее освещение, датчики и счетчики, аудиосистема, система дистанционного доступа без ключа, навигационная система (при наличии) |
| MAIN | Система стартера, предохранитель AM2 |
| AMP | Аудио система |
| MAYDAY | Система OnStar® |
| ALT | ABS №1, ABS №2, RDI FAN, FOG, Heater, AM1, POWER, DOOR, ECU-B, TAIL, STOP, P / POINT, INV, Предохранители OBD, система зарядки |
| HEAD RH | Правая фара, контрольная лампа дальнего света фар |
| HEAD LH | Левая фара |
Реле
| M/G | Кондиционер |
| HEAD | Фары |
| DIMMER | Диммер Фары |
| HORN | Сигнал |
| FAN NO. 2 | Система охлаждающего вентилятора |
| FAN NO. 1 | Система охлаждающего вентилятора |
| EFI | Электронная система впрыска топлива |
| FOG | Противотуманные фары |
Знаете как сделать материал лучше — пишите в комментарии.
