Volkswagen Golf 4 предохранители и реле
Volkswagen Golf 4 поколения относится к автомобилям компактного класса. Производился в 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году с кузовами хэтчбек, универсал, кабриолет. В данной публикации мы представим описание схем блоков предохранителей и реле Фольксваген Гольф 4 с фото — примером, а так же предложим для скачивания полные электросхемы. Отдельно отметим предохранитель прикуривателя.
Возможны отличия в представленном материале и Вашем расположении. Сверяйте актуальное назначение в с описанием на защитной крышке. Если владеете другим поколением автомобиля, изучите описание для 3 и 5 поколения соответственно.
Блоки в салоне
Блок предохранителей

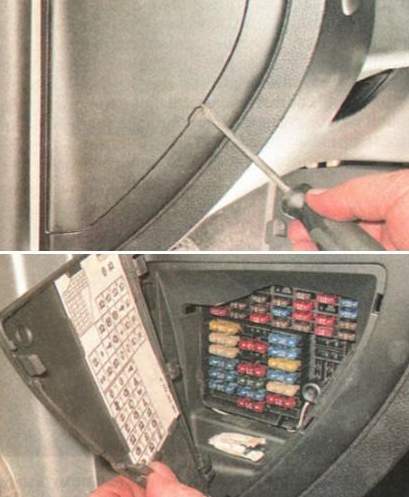

Он находится в торце приборной панели слева и закрыт защитной крышкой.

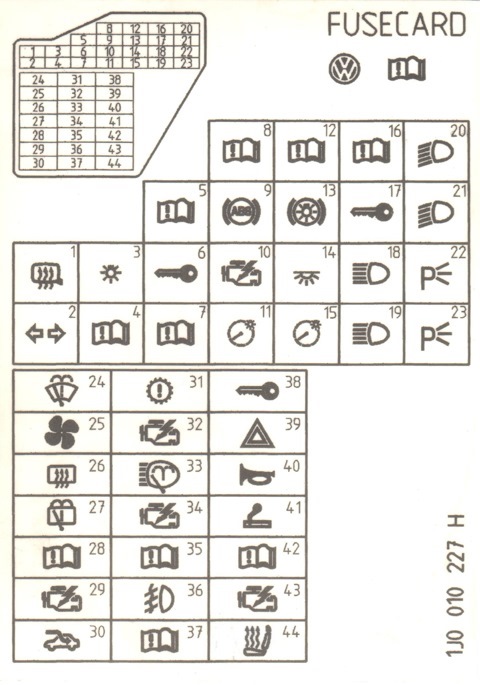

Схема блока
Обозначение
| F1 | 10А Лампа освещения вещевого ящика, электрообогрев зеркал |
| F2 | 10А Указатели поворота, аварийная сигнализация, электрокорректор света Фар |
| F3 | 5А Реле противотуманных фар, регулятор освещения |
| F4 | 5А Лампы фонарей освещения номерного знака |
| f5 | 7,5А Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений |
| F6 | 5А Центральная блокировка замков и электрические стеклоподъемники |
| f7 | 10А Лампы света заднего хода |
| F9 | 5А АБС, система стабилизации движения, система управления тяговой силой |
| F10 | 15А Электронный блок управления (ЭБУ) |
| F11 | 5А Щиток приборов |
| F12 | 7,5А Питание диагностического прибора |
| F13 | 10А Лампы сигналов торможения |
| F14 | 10А Лампы освещения салона |
| F15 | 5А Щиток приборов, система стабилизации движения |
| F18 | 10А Правая фара (дальний свет) |
| F19 | 10А Левая фара (дальний свет) |
| F20 | 15А Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами |
| F21 | 15А Левая фара (ближний свет), левая фара (газоразрядная лампа) |
| F22 | 5А Лампа габаритною света (правая фара) |
| F23 | 5А Лампа габаритного света (левая фара) |
| F24 | 20А Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя |
| F25 | 25А Электровентилятор отопителя, кондиционер |
| F26 | 25А Электрообогрев заднего стекла |
| F27 | 15А Электродвигатель очистителя стекла двери багажного отделения |
| F28 | 15А Топливный насос |
| F29 | 15А Электронный блок управления, зажигание |
| F31 | 20А Автоматическая коробка передач |
| f32 | 10А Форсунки |
| f34 | 10А Система управления двигателем |
| F35 | 30А Гнездо 12 В |
| F36 | 15А Противотуманные фары |
| F37 | 10А Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники |
| F38 | 15А Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака |
| F39 | 15А Аварийная сигнализация |
| F40 | 20А Звуковой сигнал |
| F41 | 15А Предохранитель прикуривателя |
| F42 | 15А Автомагнитола |
| f43 | 10А Система управления двигателем |
| F44 | 15А Обогрев сидений |
За прикуриватель отвечает предохранитель номер 41 на 30А.
Блок реле

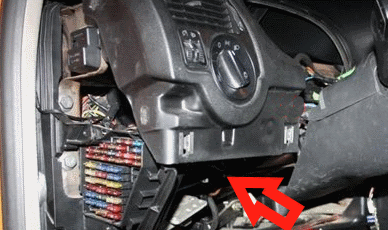

Основной блок с реле находится под самой панелью, со стороны водителя.

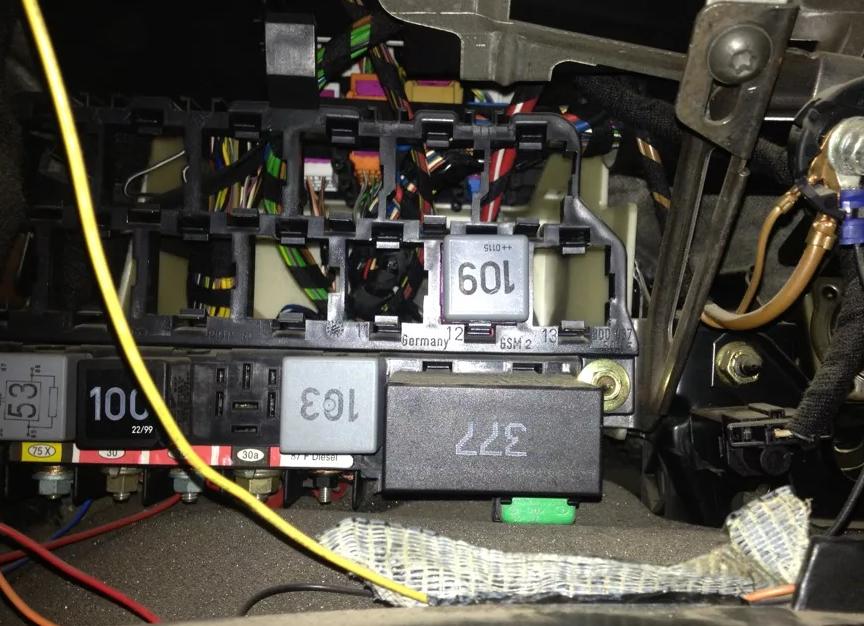

Фото пример

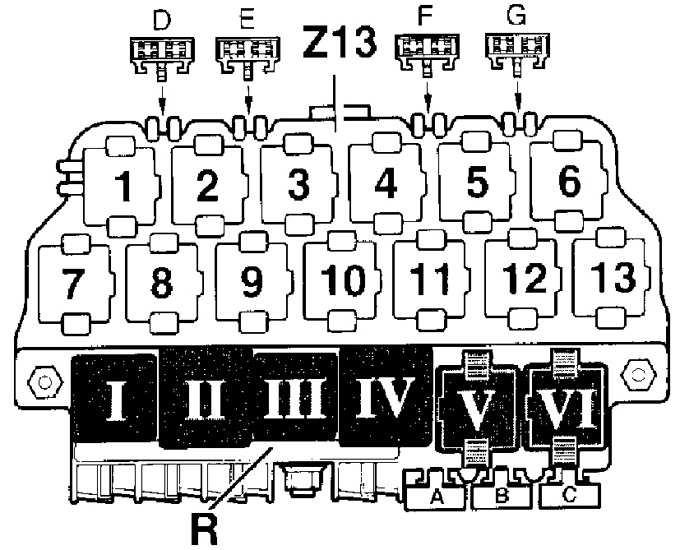

Схема
Описание
Блок R
- I Реле звукового сигнала — Реле 53
- II Промежуточное реле контакта Х — Реле 100
- III Свободное
- IV Реле топливного насоса. Реле свечей накаливания — Реле 409/167/103
- V Реле стеклоочистителей — Реле 603, 377, 389, 192
- VI Свободное
- А Предохранитель для электрической регулировки сидения
- В Свободное
- С Предохранитель для электрических стеклоподъемников, центрального замка и обогреваемых наружных зеркал заднего вида
Блок Z13
- Реле противотуманных фар — Реле 53
- Реле дистанционного разблокирования задней двери
- Реле блокировки стартера
- Свободное
- Свободное
- Распределительное реле для радио/телефона — Реле 147
- Реле электронного контроля частоты вращения (EPS)
- Реле внешнего освещения
- Реле топливного насоса (Syncro-дизель) и блок управления сигнализации – ТАКСИ
- Блок управления сигнализации – ТАКСИ
- Реле блокировки стартера и заднего хода — Реле 175
- Реле подачи напряжения на клемму 30
- Реле вентилятора радиатора (кондиционер)
Плавкие предохранители на блоке Z13
- D Свободное
- Е Задний стеклоподъемник
- F Мигающее светосигнальное устройство для предупредительной сигнализации кражи
- G Рупор для предупредительной сигнализации кражи
Общее назначение реле
Реле (000 953 227 A) — Реле для комфортных указателей поворотов
Реле 53 (141 951 253 B) — Реле звукового сигнала, Реле противотуманных фар, Реле для топливного насоса (дизель, 4Motion),
Реле 79 (191 927 841) — Реле крышки багажного отсека
Реле 87 (191 957 917 A) — Блок управления блокировки муфты свободного хода
Реле 100 (7M0 951 253 A) — Pеле с замыкающим контактом
Реле 103 (357 911 253) — Реле свечей накаливания (дизель)
Реле 109 (1J0 906 381 A) — Реле топливного насоса
Реле 147 (1H0 959 142) — Реле для радио/ телефона
Реле 167 (191 906 383 C) — Pеле с замыкающим контактом для топливного насоса
Реле 175 (3A0 927 181) — Pеле включения стартера для АКП
Реле 181 (1J0 959 485) — Реле задержки отключения вентилятора радиатора
Реле 185 (3B0 911 251) — Pеле с замыкающим контактом (Выключатель блокировки стартера)
Реле 192 (1J0 955 531 A) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя для а/м с датчиком дождя
Реле 206, 444 (1J0 927 841) — Pеле с замыкающим контактом для а/м с электронной системой поддерж. курс. устойчив. ESP
Реле 393 (4B0 919 471 A) — Реле контроля перегоревших ламп
Реле 377 (4B0 955 531 A) — Блок управления прерывистого режима работы стеклоочистителя
Реле 389 (4B0 955 531 C) — Блок управления прерывистого режима работы стеклоочистителя
Реле 404 (7M0 951 253 C) — Реле универсальное (APF)
Реле 407 (1J0 947 221 A) — Блок управления крышки багажного отсека для автомобилей без центрального замка
Реле 409 (191 906 383 C) — Реле топливного насоса
Реле 450, 452 (1J0 907 487 B) — Блок управления многофункционального рулевого колеса
Реле 456 (3U0 941 597 A) — Блок управления света (Skoda Superb)
Реле 603 (4B0 955 531 E) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя
Блоки под капотом
Блок с реле

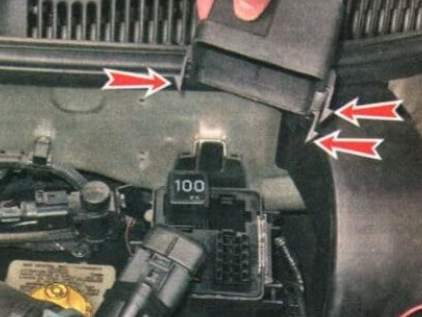

Дополнительный блок реле располагается под капотом на перегородке.
Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.

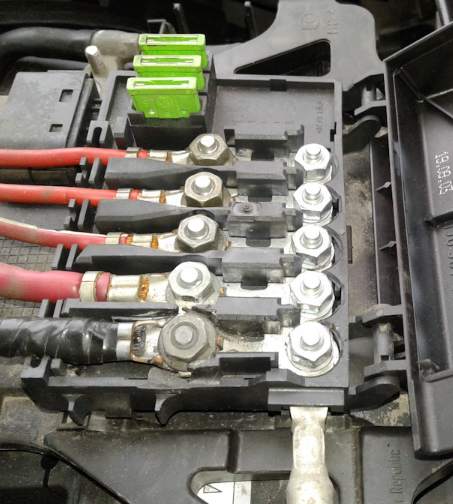

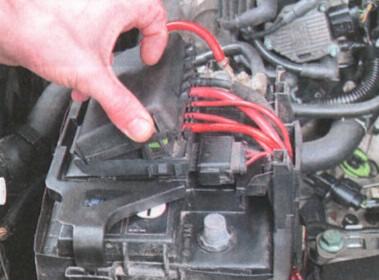

Блок на крышке АКБ
Он находится на самой крышке аккумуляторной батареи.
Состоит из отдела предохранителей и плавких вставок высокой мощности.

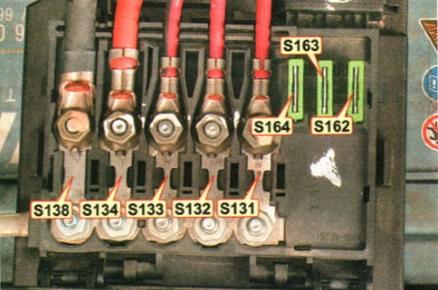

Схема
Обозначение
| S131 | 50А Насос вторичного воздуха |
| S132 | 50А Система управления двигателя |
| S133 | 40/50А Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110А Электрооборудование |
| S138 | 110/150А Вывод «В+» генератора |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | 30А Электродвигатель вентилятора системы охлаждения двигателя |
Электросхемы Фольксваген Гольф 4
Полную информацию про электрические схемы Volkswagen Golf 4 поколения можете узнать в данном руководстве: «скачать«.
У нас на канале мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.
А если есть что добавить — пишите в комментарии.
