Volvo FH 4 предохранители и реле

Volvo FH 4 представляет 3 поколение серийных крупнотоннажных автомобилей компании Вольво которое производилось в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 году. За это время модель прошла рестайлинг. В нашей статье Вы найдёте описание предохранителей и реле Вольво Фш 4 со схемами блоков, фотографиями и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, модификации и уровня электрического оснащения Вашего автомобиля.

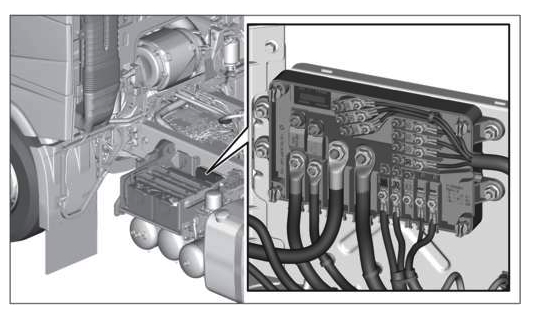

Блок предохранителей и реле

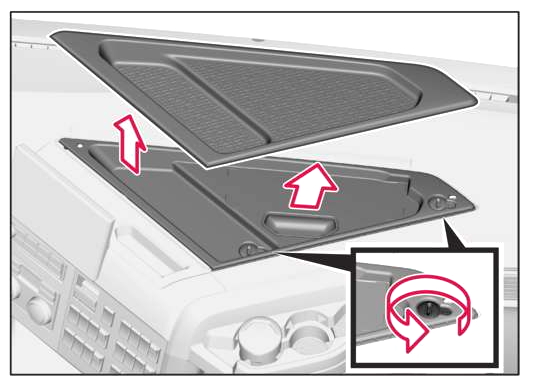

Главный блок с предохранителями и реле находится в центральной консоли за защитной крышкой.

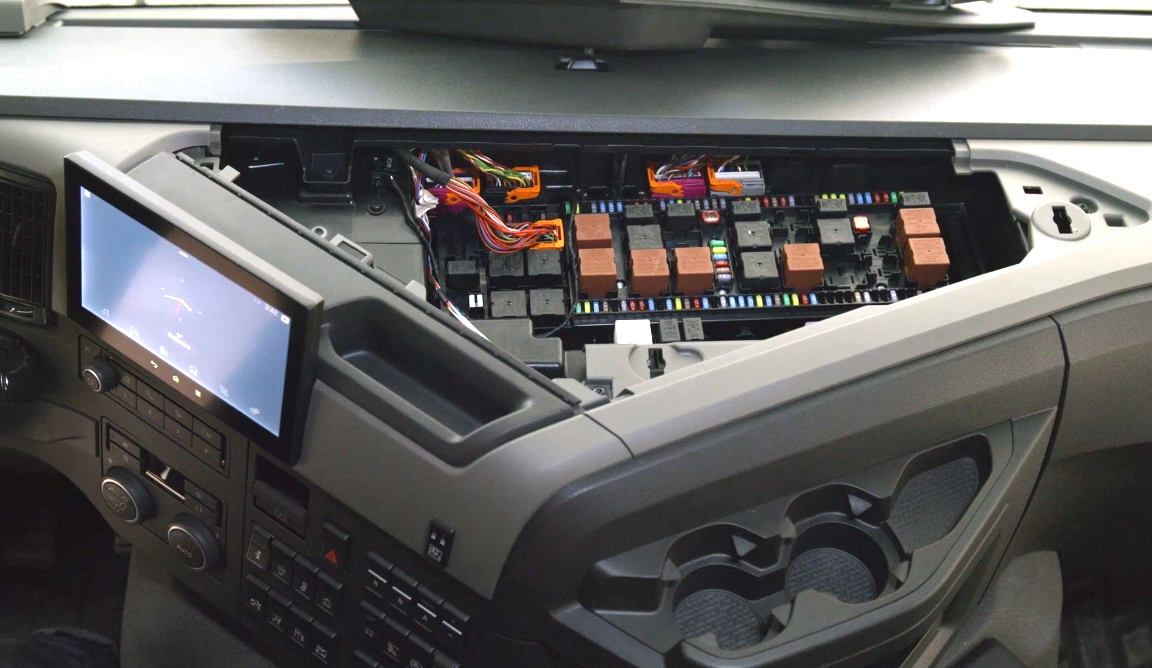

Фото пример

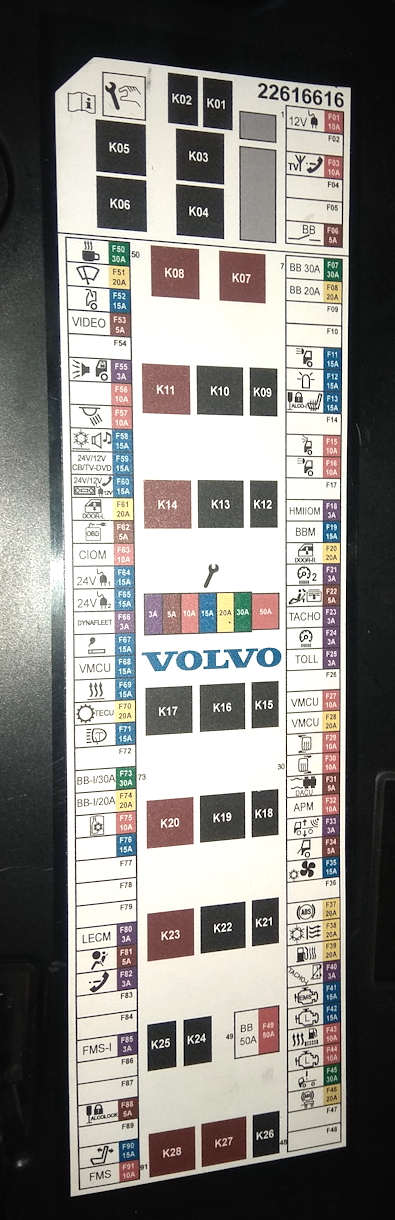

Сверяйте информацию со своими схемами на крышке блока.

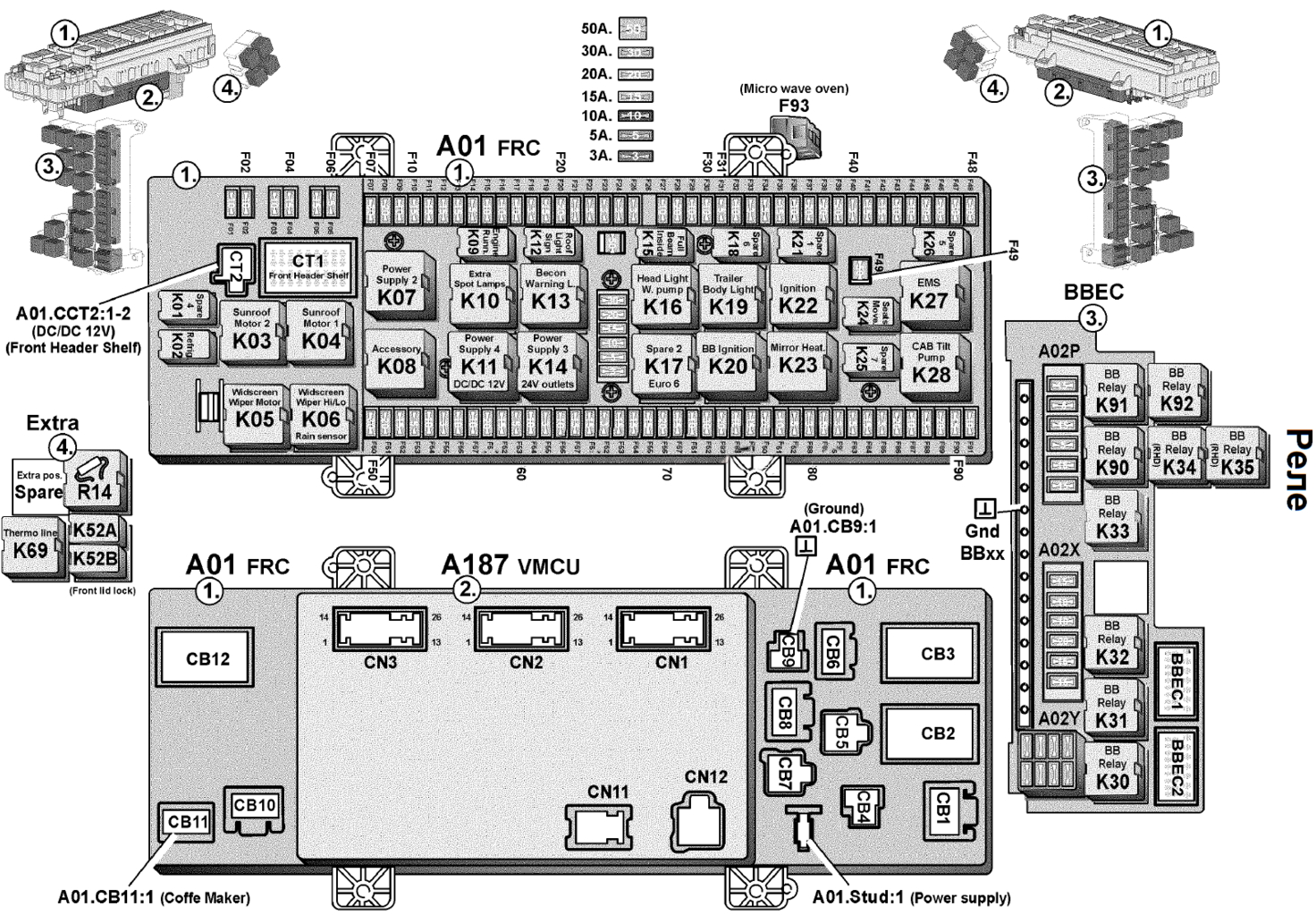

Схема

Описание

Предохранители

F 1	10А Розетка электропитания 12 Вольт
F 2	—
F 3	10А Подготовка для TV, электропитание
F 4	—
F 5	—
F 6	5A Переключатель кузова (опционно),электропитание
F 7	30A Центр электрооборудования кузова (опционно), главный источник питания 1 (30А)
F 8	20A Центр электрооборудования кузова (опционно), главный источник питания 2 (20А)
F 9	—
F10	3A USB
F11	15A Дополнительные точечные лампы на крыше, EL1-
F12	15A Сигнальные лампы проблескового маяка на крыше, EL4
F13	15A Обогреватель сидений водителя и пассажира, Алкозамок, источник питания работы двигателя
F14	—
F15	10A Трафарет с подсветкой на крыше или крыша, EL 5
F16	10A Дальний свет внутри зоны трафарета, EL 0
F17	—
F18	3A HMIIOM (модуль ввода/ вывода интерфейса «человек-машина»), электропитание
F19	15A BBM (Модуль кузова (опционно)), электропитание
F20	20A DDM/PDM (Модуль двери водителя/ пассажира) справа, электропитание
F21	3A SID (Дополнительная приборная панель), электропитание
F22	5A Солнцезащитный козырёк, электропитание наклона спального места
F23	3A Тахограф, электропитание
F24	5A Приборы, электропитание
F25	3A Система сбора платы за проезд, электропитание
F26	—
F27	10A VMCU
F28	20A VMCU
F29	10A Обогрев правого зеркала
F30	10A Обогрев левого зеркала
F31	5A DACU (Блок управления системы помощи водителю),
F32	10A APM (Контроль давления воздуха)
F33	3A Беспроводное дистанционное управление
F34	5A Электрический замок передней крышки
F35	15A Блок управления вентилятором стояночного охладителя
F36	5A Камера
F37	20А ABS/EBS, электропитание
F38	20А CCM (Модуль климат-контроля),
F39	20А Обогреватель топливопровода,
F40	3А Тахограф, электропитание цепи зажигания
F41	15А EMS (Система управления двигателем), основное электропитание ECU
F42	15А Управляемые нагрузки 1 блока EMS
F43	10А Обогреватель топливного фильтра
F44	10А Управляемые нагрузки 2 блока EMS
F45	30А Электропитание мотора насоса наклона кабины
F46	20А ABS/EBS прицепа,
F47	—
F48	—
F49	50А Основное электропитание шасси кузова (опционно)
F50	30А Вспомогательное электропитание кофеварки
F51	20А Электродвигатель стеклоочистителя ветрового стекла, вкл/выкл низкой/ высокой скорости
F52	15А Питание электродвигателя люка в крыше
F53	5А Переключатель видео,
F54	—
F55	3А Сигнализация, электропитание.
F56	10А
F57	10А Внутреннее освещение
F58	15А Усилитель, электропитание
F59	15А Преобразователь, электропитание в верхней полке
F60	15А Преобразователь, электропитание в приборной панели
F61	20А DDM/PDM (Модуль двери водителя/ пассажира) слева, электропитание
F62	5А Диагностический разъем OBD,электропитание
F63	10А CIOM (Кабинный модуль ввода/ вывода), электропитание
F64	15А Розетка электропитания 24В 1 в приборной панели
F65	15А Розетка электропитания 24В 2 в панели спального места
F66	3А TIS (Транспортная информационная система) и Телематическая система,
F67	15А Прикуриватель
F68	15А VMCU
F69	15А Кабинный стояночный обогреватель, электропитание
F70	20А TECU (электронный модуль управления коробкой передач)
F71	15А Электродвигатель насоса омывателя фар
F72	5А
F73	30А Центр электро оборудования кузова (опционно), электропитание зажигания
F74	20А Центр электрооборудования кузова (опционно), электропитание зажигания
F75	10А Холодильник,
F76	15А
F77	—
F78	—
F79	—
F80	3А LECM (Модуль управления жилой средой),
F81	5А SRS (Система пассивной безопасности), подушка безопасности, электропитание цепи зажигания
F82	3А GLONASS
F83	—
F84	—
F85	3А FMS (Система управления автопарком), разъем, электропитание цепи зажигания
F86	—
F87	—
F88	5А Алкозамок, электропитание
F89	—
F90	15А Электродвигатель сиденья
F91	10А Разъем FMS, электропитание
F92	Тахограф, адаптация-выключатель ADR
F93	СВЧ-печь
F94	Адаптация-выключатель ADR
F95	Адаптация-выключатель ADR

Реле

• K01 -.
• K02 Реле, холодильник
• K03 Реле, электродвигатель люка 2
• K04 Реле, электродвигатель люка 1
• K05 Реле, передний стеклоочиститель вкл/ выкл
• K06 Реле, передний стеклоочиститель, низкая /высокая скорость
• K07 Реле, центр электрооборудования кузова (опционно), электропитание
• K08 Реле, дополнительное оборудование
• K09 Реле, обогреватель сидений
• K10 Реле, центр электрооборудования кузова (опционно), дополнительные точечные лампы
• K11 Реле, электропитание 4
• K12 Реле, трафарет с подсветкой на крыше
• K13 Реле, сигнальные лампы проблескового маяка
• K14 Реле, электропитание 3
• K15 Реле, дальний свет внутри зоны трафарета
• K16 Реле, насос омывателя фар
• K17 TECU (электронный модуль управления коробкой передач)
• K18 -.
• K19 -.
• K20 Реле, цепь зажигания BB
• K21 Реле, обогрев зеркал
• K22 Реле, зажигание
• K23 -.
• K24 Реле, регулируемое сиденье
• K25 -.
• K26 -.
• K27 Реле, система управления двигателем
• K28 Реле, насос наклона кабины
• K30 Реле, включение заднего подъемника/кран
• K31 Реле, дополнительная точечная лампа передняя EL6
• K32 Реле, боковая рабочая фара заднего хода EL2
• K33 Реле, рабочая фара кабины/кузова EL3
• K34 -.
• K35 -.
• K48 Силовое реле, предварительный подогрев двигателя
• K52A Силовое реле, FLL мотор 1-
• K52B Силовое реле, FLL мотор 2-
• K65 Реле, стартер-
• K69 Реле, топливный подогреватель
• K70A Реле, адаптация- выключатель ADR3/SLP
• K70B Реле, адаптация- выключатель ADR3/SLP
• K71 Реле, переключатель аудио, телематика, L+
• K90
• K91
• K92
• K95 Реле, микроволновая печь
• K96
