Ауди a4 б5 предохранители и реле, схема, где находятся

Начало выпуска данной модели Audi a4 b5 является 1994 год. С небольшими изменениями она выпускалась до 2001 года. Сначала была доступна только версия седан, универсал (Avant) появилась годом позже. Автомобиль базируется на той же платформе, что и Volkswagen Passat пятого поколения. В данном материале предоставлена информация о схемах реле и предохранителях Ауди а4 б5 1994, 1995, 1996, 1997, 1998, 1999, 2000 годов выпуска.

Расположение предохранителей может отличаться от представленного, и зависит от комплектации автомобиля и года выпуска.

Расположение основного блока предохранителей

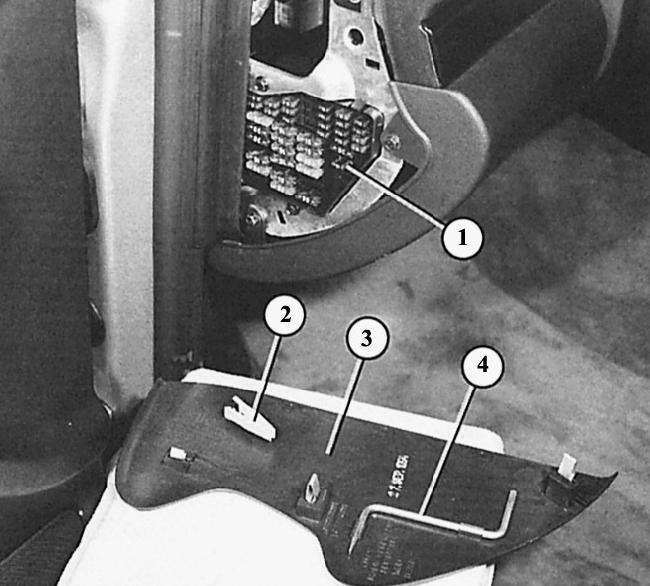

Он находится в салоне автомобиля с левой стороны сбоку панели. Внутри в облицовке (3) левой торцевой стороны приборной доски в зажиме находятся маленькие пластмассовые щипцы (2) для того, чтобы вынимать предохранители, и кривошип (4) для аварийного управления раздвижной крышей. На рисунке внизу показано размещение предохранителей в коробке (1).

Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

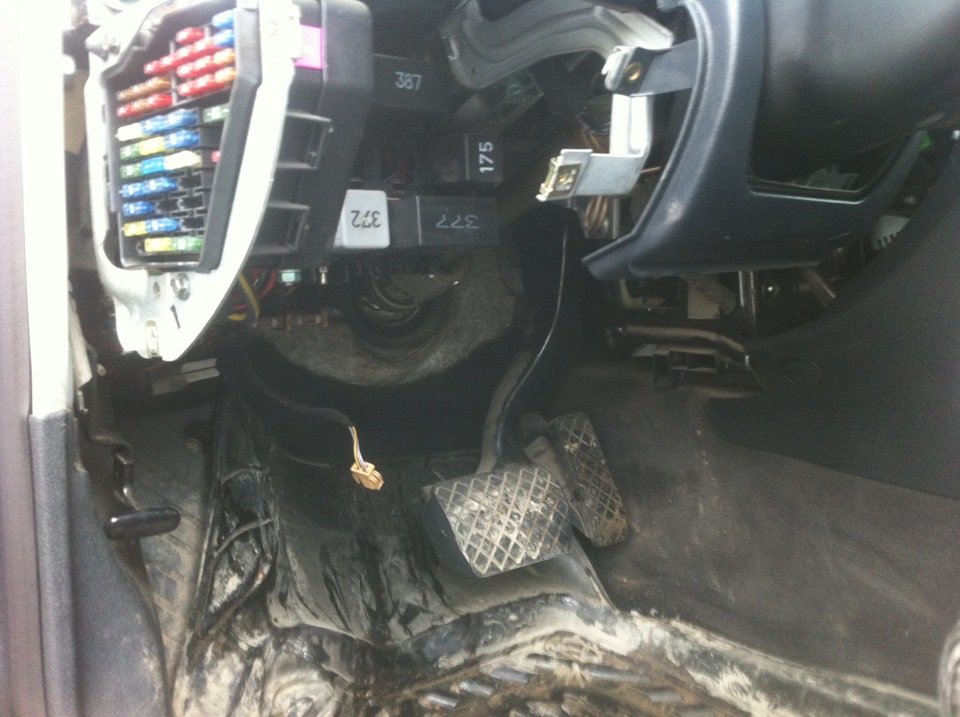

реальное фото блока с предохранителями — фото блока с предохранителями и блоком реле

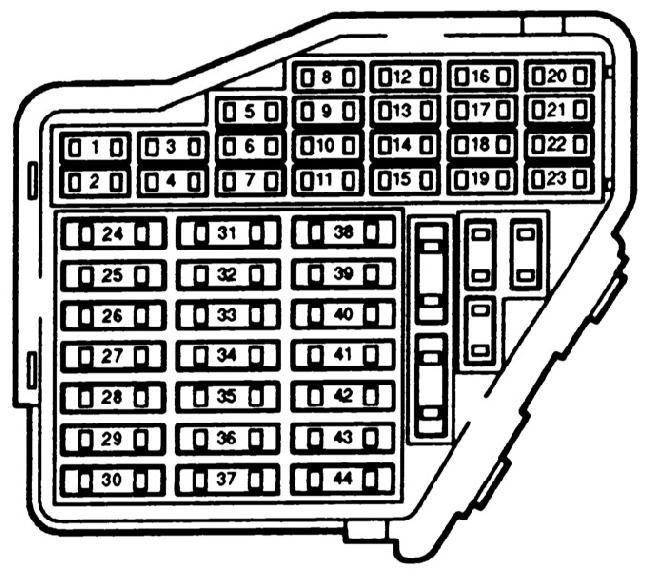

Таблица с описанием предохранителей

Назначение предохранителей Ауди а4
1	5А Обогрев форсунок стеклоомывателя
2	10А Указатели поворотов
3	5А Реле омывателей фар, Освещение: перчаточного ящика(бардачка), моторного отделения, кондиционера, АКПП, панели приборов
4	5А Освещение номерного знака
5	10А Панель приборов, подогрев сидений дисплей АКПП. переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А Центральный замок, плафоны для чтения
7	10А Системе ABS
8	5А Телефон
9	10А Обогрев зеркал и дверных замков
10	5А Корректор фар, CD — чейнджер
11	5А Круиз-контроль [АКПП]
12	10А Встроенная диагностика
13	10А Стоп-сигналы
14	10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А Панель приборов, АКПП [4-ступенчатая], кондиционер, навигационная система
16	5А Система ABS
17	10А Обогрев дверных замков
18	10А Правый дальний свет
19	10А Левый дальний свет
20	15А Правый ближний свет, электрокорректор фар
21	15А Левый ближний свет, электрокорректор фар
22	5А Правые габаритные огни
23	5А Левые габаритные огни
24	25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А Вентилятор отопителя, кондиционер
26	30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха
27	15А Задний стеклоочиститель
28	15А Топливный насос
29	15А Управление двигателем
30	20А Электропривод люка в крыше
31	15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А Управление двигателем
33	15А Предохранитель прикуривателя audi a4
34	15А Управление двигателем (зажиганием/ впрыском)
35	30А Электророзетка для прицепа
36	15А Противотуманные фары
37	15А Телефон, радио
38	15А Освещение багажника, центральный замок
39	15А Аварийное освещение (аварийка)
40	25А Сигнал
41	25А Система ABS (гидро модулятор/ насос)
42	40А Вспомогательный воздушный вентилятор
43	5А S-контакт (центральный замок, радио, навигационная система)
44	30А Подогрев сидений

За прикуриватель отвечает предохранитель номер 33 на 15А.

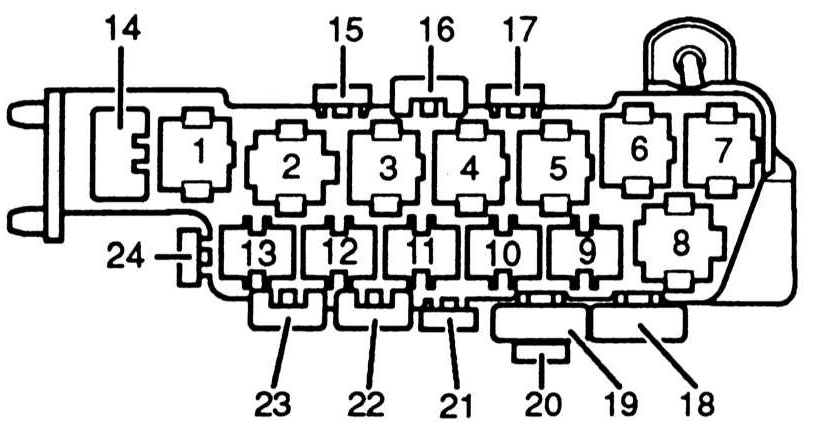

Схема дополнительного блока с реле и предохранителями

На 8-местной дополнительной опоре

18	Гидравлический насос ABS	50 А
19	Электрический вентилятор радиатора	40 А
21	Катушка реле вентилятора радиатора	5 А
22	Стеклоподъемник сзади с электроприводом	30 А
23	Стеклоподъемник впереди с электроприводом	30 А
24	Центральный замок и сигнальная противоугонная система	15 А

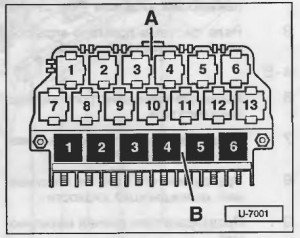

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле. Центральное распределительное устройство — B. Реле обозначены черным цветом.

Расшифровка

1	Разгрузочное реле для контакта X
2	Реле звукового сигнала
3	Реле системы очистки рассеивателей фар
4	Реле автоматической коробки передач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой коробки передач
5	Реле прерывистого режима работы системы очистки и смывания
6	Реле топливного насоса или соответственно свечей накаливания

Основная плата реле — A

3	Реле электромагнитной муфты (система кондиционирования)
4	Блок управления сигнализаторами
5	Блок управления сигнализаторами
7	—
8	Реле фар дневного света
9	Реле фар света
10	Реле противотуманных фар
11	Блок управления для зеркала с функцией откидывания
12	Блок управления для зеркала с функцией откидывания
13	—
14	Предохранитель для специальной сигнальной системы [такси]
15	—
16	Предохранитель для специальной сигнальной системы [такси]
17	Предохранитель для таксометра [такси]
18	Предохранитель гидравлического насоса системы [ABS] Предохранитель передатчика [такси]

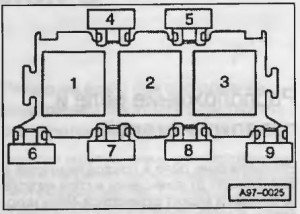

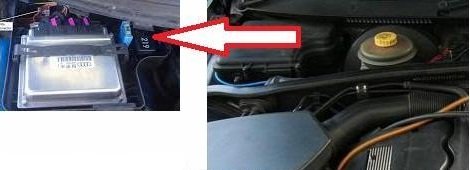

Плата реле блока электроники в моторном отсеке

Находится в монтажном блок

Общая схема

Таблица с описанием на русском языке

1	Реле системы обогрева кислородного датчика Реле I свечей накаливания — охлаждающей жидкости
2	Реле II свечей накаливания — охлаждающей жидкости
3	Реле системы прямого впрыскивания дизельного двигателя
4-5	—
6	Предохранитель электрооборудования двигателя
7	Предохранитель I свечей накаливания — охлаждающей жидкости
8	Предохранитель II свечей накаливания — охлаждающей жидкости
9	Предохранитель свечей накаливания

Дополнительная плата реле

1	Репе задних противотуманных огней
2	Реле режима работы вентилятора на максимальной скорости [Lufter voll auf]
3	Реле режима работы вентилятора на первой ступени
4	Реле блока управления стеклоподъемником
5-15	—
16	Предохранитель механизма перестановки сиденья
17	—
18	Предохранитель гидравлического насоса системы (ABS)
19	Предохранитель вентилятора радиатора
20	—
21	Реле обмотки переключения вентилятора радиатора
22	Реле задних стеклоподъемников
23	Реле передних стеклоподъемников
24	Реле системы центрального запирания и противоугонной системы
